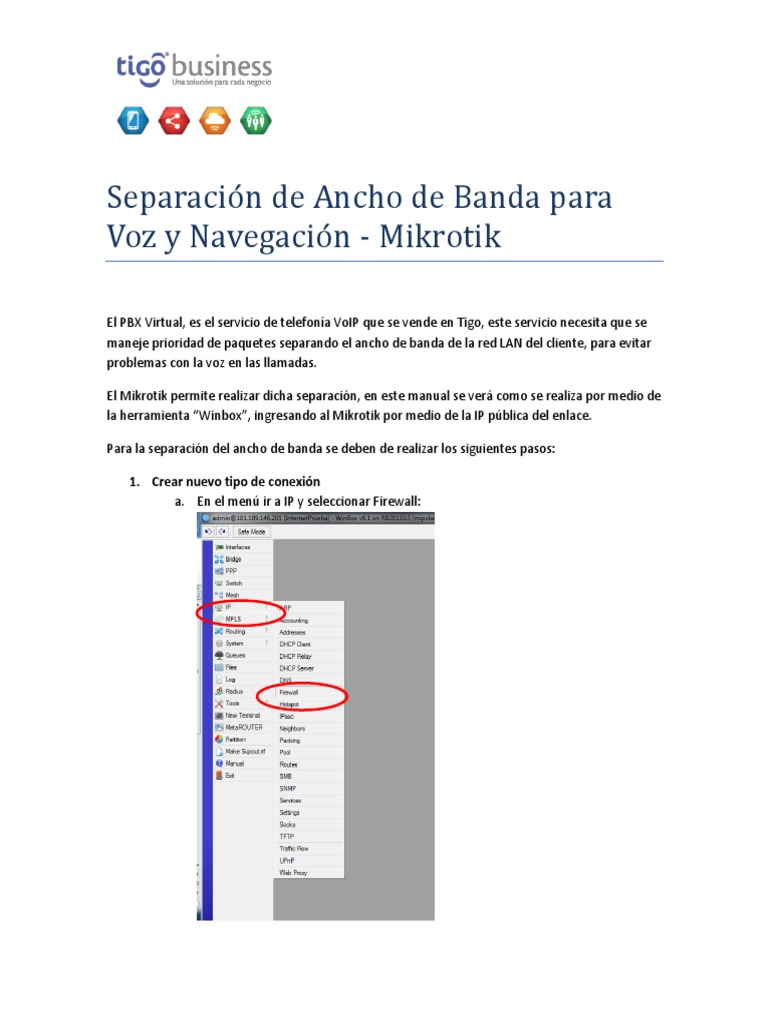

Separación de Anchó de Banda para
Vóz y Navegación - Mikrótik
El PBX Virtual, es el servicio de telefonía VoIP que se vende en Tigo, este servicio necesita que se
maneje prioridad de paquetes separando el ancho de banda de la red LAN del cliente, para evitar
problemas con la voz en las llamadas.
El Mikrotik permite realizar dicha separación, en este manual se verá como se realiza por medio de
la herramienta “Winbox”, ingresando al Mikrotik por medio de la IP pública del enlace.
Para la separación del ancho de banda se deben de realizar los siguientes pasos:
1. Crear nuevo tipo de conexión
a. En el menú ir a IP y seleccionar Firewall:
b. En la ventana de Firewall, ir a la pestaña Mangle y seleccionar la opción agregar:
c. Dentro de Mangle Rule, en la pestaña General, colocar que el tipo de conexión es
SIP:
d. Siempre dentro de la ventana de Mangle Rule, en la pestaña de Action;
seleccionar “mark connection” y en New Connection Mark colocar el nombre de la
conexión; en ete caso será Conexión-Voip. Finalmente click en OK :
2. Se debe crear la marca de los paquetes para que sean identificados:
a. Siempre dentro de la ventana de Firewall, ir a la pestaña de Mangle e ir a la parte
de agregar:
b. En la pestaña General, seleccionar el Connection Mark creado en el paso 1:
c. En la pestaña Action, colocar “mark packet” y colocarle nombre, en este caso será
Paquetes-Voip. finalmente dar click en OK:
3. Crear las limitantes de ancho de banda:
a. En el menú ir a Queue List:
b. En la ventana de Queue List, en la pestaña Simple Queues, ir a la parte de agregar:
c. Primero se creará la regla del total de ancho de banda del cliente, en la ventana
general, colocar la siguiente información:
Nombre: Total – para el caso de este manual
Target: 0.0.0.0/0
Dst: Vlan 630 Internet – Se debe de seleccionar la VLAN
que se tenga configurada para la salida a internet.
Target Upload: 1M – Ancho de banda total del enlace
Target Download: 1M – Ancho de banda total del enlace
d. En la pestaña Advanced, colocar un número de prioridad baja, en el caso del
ejemplo es el número 8; y dejar la información tal como se ve en la imagen y dar
click en OK:
e. Luego crear la limitante de ancho de banda para Voip, en la misma ventana de
Queue List ir a la parte de agregar:
f. En la pestaña general, colocar la siguiente información:
Nombre: Voip – para el caso de este ejemplo
Target: 0.0.0.0/0
Dst: Vacío
Target Upload: 128K – Ancho de banda para telefonía
Target Download: 128K – Ancho de banda para la telefonía
g. En la pestaña advanced colocar la siguiente información:
Packet Marks: Paquetes-Voip – Seleccionar el packet mark creado
en el paso 2
Target Upload: 128k - Ancho de banda exclusivo para telefonía
Target Download: 128K – Ancho de banda exclusivo para telefonía
Priority: 2 – En ambas casillas
Parent: Total – Seleccionar la primera limitante creada en
los pasos c y d
h. Finalmente dar click en OK
i. Finalmente, se debe crear la limitante que manejará la red LAN del cliente. En esta
limitante se coloca el ancho de banda completo; así el cliente puede navegar con
todo el ancho de banda y al momento de usar los teléfonos IP, se maneja el ancho
de banda por medio de las prioridades.
j. En la ventana de Queue List ir a la parte de agregar:
k. En la pestaña general, colocar nombre, target, upload y download (colocando el
ancho de banda total del cliente):
l. Luego en la ventana Advanced, colocar los datos como se ven en la pantalla
siguiente, al finalizar click en OK:
Con esto se finaliza el proceso de separación de ancho de banda en Mikrotik por medio de
Winbox, al finalizar se puede apreciar la separación de ancho de banda de la siguiente manera:
