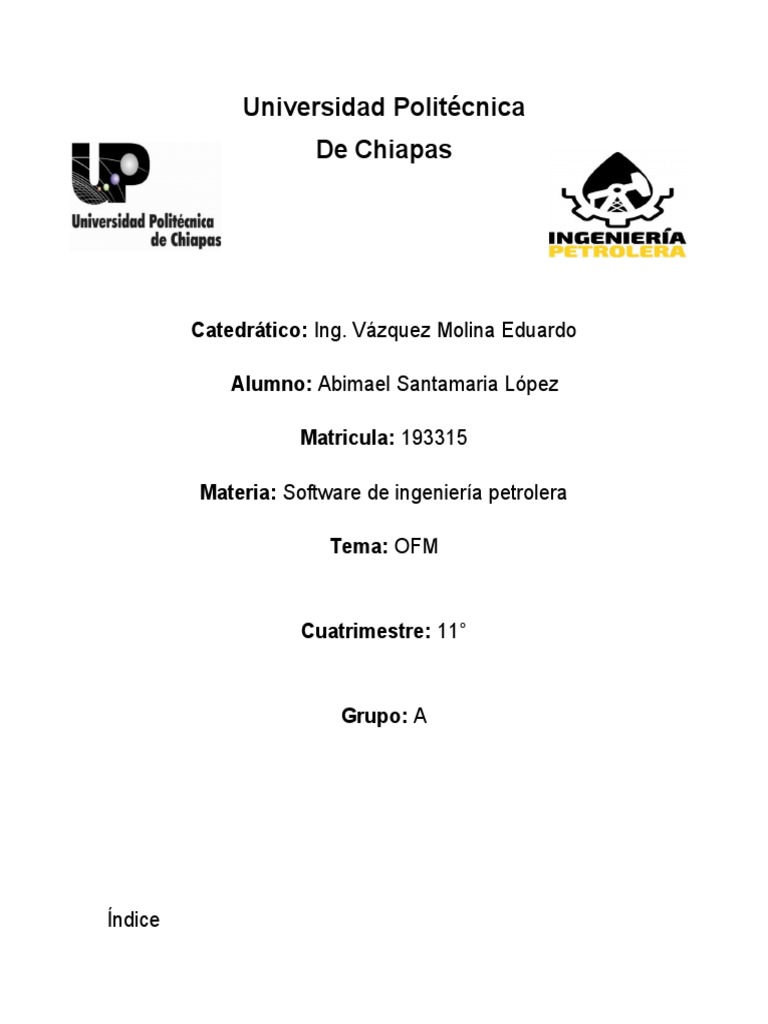

Universidad Politécnica

De Chiapas

Catedrático: Ing. Vázquez Molina Eduardo

Alumno: Abimael Santamaria López

Matricula: 193315

Materia: Software de ingeniería petrolera

Tema: OFM

Cuatrimestre: 11°

Grupo: A

Índice
INTRODUCCIÓN.............................................................................................................................1
1.- ¿Qué es Oíl Field Manager?....................................................................................................2
2.- OFM flujos de trabajo de Ingeniería........................................................................................3
3.- Beneficios del software OFM...................................................................................................3
4.- Funcionalidades y Operatividad de OFM...............................................................................4
4.1.- Elaborar Filtros para el rápido manejo de información..................................................4
4.2.- Elaborar Filtros para el rápido manejo de información..................................................4
4.3.- Elaborar “querys” para el rápido manejo de información..............................................4
4.4.- Permitir conectarse a diferentes fuentes de datos externas como:.............................4
4.5.- Realizar Procesos de Exportación e importación de información...............................5
4.6.- Permitir la generación de Gráficos y Reportes:..............................................................5
4.7.- Análisis de Curvas de Declinación...................................................................................6
4.8.- Generar Mapas de Contorno, Burbujas, Pie...................................................................6
4.9.- Incorporación de Overlays................................................................................................7
4.10.- Incorporación de Información de Registros Eléctricos................................................7
4.11.- Visualización de Cross Sections....................................................................................7
4.12.- Filtros de distintas categorías que permitan búsquedas en diferentes niveles.......7
4.13.- Visualización geo-referenciada de los pozos GIS (Geographic Information
System).........................................................................................................................................7
4.14.- Visualización de secciones de pozos y marcadores geológicos...............................7
4.15.- Diagrama de completación de pozo..............................................................................8
4.16.-Librería de Variables.........................................................................................................8
4.17.- Catálogo de Soluciones..................................................................................................8
4.18.- Links a Aplicaciones Externas........................................................................................8
5.- Mayores módulos OFM.............................................................................................................9
6.- Módulos estándar......................................................................................................................9
6.1.- Módulos de Primaria Análisis...............................................................................................9
Mapa Base...............................................................................................................................9
Parcelas...................................................................................................................................9
Informes...................................................................................................................................9
6.2.- Superior de Ingeniería Geológica y módulos..................................................................9
Disminución de análisis de curva.....................................................................................9
 Mapas de cuadricula B.........................................................................................................9
Mapa de la burbuja................................................................................................................9
Gráficos de dispersión.........................................................................................................9
Mapper Parcelas XY............................................................................................................10
Mapas de superficie............................................................................................................10
Pantalla de registro.............................................................................................................10
Registro de la Cruz-secciones.........................................................................................10
Diagramas de pozo.............................................................................................................10
Líneas de corriente.............................................................................................................10
TVP..........................................................................................................................................10
6.3.- Otros módulos...................................................................................................................11
Filtración de datos..................................................................................................................11
Integración de Datos..........................................................................................................11
Información de la exportación a ECLIPSE....................................................................11
Enlace con otras fuentes...................................................................................................11
Calculado variables............................................................................................................11
7.- Módulos utilizados en el estudio............................................................................................12
7.1.-Mapa base..........................................................................................................................12
7.2.- Módulo de filtro o selección: filter...................................................................................12
7.3.- Módulo de gráficos: plot..................................................................................................12
7.4.- Módulo de análisis de curvas de declinación: forecast...............................................12
8.- Base de datos..........................................................................................................................13
9.- Personalización del proyecto.................................................................................................14
10.- Iniciando el proyecto.............................................................................................................15
11.- Uso de variables calculadas................................................................................................16
12.-Filtros y grupos.......................................................................................................................18
12.1.- Grupos (agrupamiento de datos).................................................................................18
12.2.- Tipos de filtro:.................................................................................................................18
13.- Reportes.................................................................................................................................19
14.- Gráficos...................................................................................................................................20
15.- Aplicaciones de mapeo.........................................................................................................21
16.- Mapas de burbujas................................................................................................................22
17.- Mapas grid..............................................................................................................................22
18.- Cálculo de voa.......................................................................................................................23
Pronósticos (forecast)...............................................................................................................23
Conclusión......................................................................................................................................23
Anexos............................................................................................................................................23
Publicar actualizaciones............................................................................................................24
Usuarios......................................................................................................................................24
¿Qué es nuevo en OFM?.........................................................................................................25
Espacios compartidos, la mejor solución...............................................................................26
Actualizaciones de información más frecuentes, análisis de información más confiables.
.....................................................................................................................................................27
Capacidades aumentadas con los módulos del software OFM..........................................27
Módulos......................................................................................................................................28
Bibliografía......................................................................................................................................28
INTRODUCCIÓN

Los softwares son herramientas de suma importancia en la actualidad ya que

gracias a ellos nos facilita y optimiza la gestión de los procesos industriales que se
realizan y dentro de la en industrial en el sector petrolero no es la excepción, ya
que dentro de ella existe un sinfín de softwares, un software para la industria
petrolera es una herramienta tecnológica que facilita y optimiza la gestión de los
procesos industriales del sector, hacer un seguimiento ciclo de vida de los
productos y llevar un absoluto control de las operaciones.

En este trabajo de investigación hablaremos de uno de ellos el cual es; OFM (Oíl
Field Manager) la cuales una herramienta diseñada para la vigilancia y gestión
diarias de campos de petróleo y gas, el cual tiene varias funciones o herramientas
por ejemplo; permite el ingreso de información a diferentes niveles, elaborar filtros
para el rápido manejo de información, permitir la generación de gráficos y
reportes, análisis de curvas de declinación, visualización geo-referenciada de los
pozos GIS (Geographic Information System) etc.

Dentro de las cuales la más importante es la vigilancia y gestión diarias de campos

de petróleo y gas ya que es de suma importancia, OFM(Oíl Field Manager) es un
software de análisis de yacimiento y pozo que ayuda a mejorar la gerencia de
producción y el seguimiento de las reservas con una avanzada vista de vigilancia y
poderosas herramientas de pronósticos.

1
1.- ¿Qué es Oíl Field Manager?

La aplicación OilField Manager (OFM) permite contar con flujos de trabajo

específicos para evaluar eficientemente y monitorear la explotación de los pozos
de petróleo y gas de manera oportuna.

Es una colección poderosa de Módulos diseñados para ayudar al monitoreo diario

de los yacimientos. OFM ha sido diseñado para suministrar un método eficiente
para visualizar, relacionar y particularmente analizar los datos del yacimiento y
producción en la variedad de procesos de ingeniería establecidos dentro del
ambiente Windows Microsoft®.

OFM incluye características como un mapa base activo, reportes gráficos, mapas
y análisis de curvas de declinación. Ofrece la flexibilidad para integrar datos de
producción y yacimiento suministrados por productos de SIS, desde diversas
fuentes y conexiones activas a fuentes de datos corporativas y de proyectos. Este
software está diseñado para entregar un método eficiente de visión, relación y
análisis de información de producción y yacimiento en una variedad de volumen
de trabajo de ingeniería establecido.

OFM es una aplicación que utiliza tablas vinculadas para analizar y presentar
datos. Una tabla vinculada está relacionada con otras tablas mediante un
identificador único. A este conjunto de tablas vinculadas se le denomina base de
datos relacionales. En OFM, las tablas vinculadas son referenciadas como un
proyecto.

2
2.- OFM flujos de trabajo de Ingeniería.

• Producción de Vigilancia.
software OFM facilita la detección temprana y el diagnostico de problemas
de producción, la generación rápida de las tendencias de producción,
parcelas de diagnóstico, informes, mapas, redes, y las burbujas
directamente de los datos corporativos también es compatible con la
validación de los trabajos de recuperación y los beneficios a través de la
integración con PIPESIM software de rendimiento bien y Merak pio software
de la economía.

• Pronóstico de producción.
disminución de análisis de la curva tradicional y previsión de técnicas
avanzadas tales como la disminución de análisis y pronósticos numéricos
están disponibles para generar mejores, más rápidos y fiables las
previsiones.

• Vigilancia de la inyección de agua.

modelos de inyección de agua puede ser definido a partir de los datos de
producción y el depósito utilizando el Streamline modulo OFM. Cuando se
combina con los datos de presión y los algoritmos de PVT. volúmenes de
embalse y la porosidad se puede determinar y diagnósticos más puede
llevarse a cabo con diferentes parcelas de diagnóstico, tales como sala de
parcelas.

3.- Beneficios del software OFM.

Los beneficios que ofrece OFM se describen a continuación:

• Un manejo eficiente de campos de gas y aceite a lo largo de la exploración

y producción.
• Toma de decisiones apropiadas basado en datos de producción
actualizados.
• Detección temprana de problemas de pozo.
• Predicción de producción más precisa, con poca o ninguna historia de
producción, mediante el uso de datos analíticos.
• Mejores resultados de predicción en el análisis P/Z para las reservas de gas
en un yacimiento con producción múltiple.

3
4.- Funcionalidades y Operatividad de OFM.

4.1.- Elaborar Filtros para el rápido manejo de información.

Wellbore, Completion, Layer y Pool:

OFM permite el ingreso de información a diferentes niveles de entidades. Dentro

del esquema de funcionamiento de OFM, es necesario primero definir el nivel más
particular al cual se almacenará información dentro de la base de datos, esto bien
puede ser Completación, Sub-Completación, Pozo o entidades de mayor nivel
tales como Reservorio, Batería, Estación, Línea de Flujo, Campo, Lote, Contrato,
etc.

En el momento en que se definen los niveles más particulares de información,

como completación o “Completion”, es posible definir cualquier grupo de
completamientos que integren niveles mayores como “Wellbore”, “Layer”, “Pool”,
etc.

4.2.- Elaborar Filtros para el rápido manejo de información.

OFM permite elaborar filtros para el rápido manejo de información. Estos son
realizados para distintas categorías, permitiendo realizar búsquedas en diferentes
niveles. Dentro de los paneles básicos de funcionamiento, se encuentra contenido
el panel de filtrado o “Filter”, con el cual es posible definir filtros por Categorías,
Condiciones Específicas, Listados de Pozos, Filtros Areales, etc. Lo anterior
permite delimitar las áreas de estudio y optimizar el funcionamiento de las
opciones gráficas de la aplicación.

4.3.- Elaborar “querys” para el rápido manejo de información.

OFM permite el uso de “querys” para la realización de consultas con diversos

cálculos de información específica. Es posible también definir este tipo de
condiciones para seleccionar los completamientos, pozos, campos, contratos, y
demás grupos de pozos que cumplan o no con criterios específicos definidos por
el usuario.

4
4.4.- Permitir conectarse a diferentes fuentes de datos externas como:

Bases de datos Oracle, SQL server, Excel, Microsoft Access. OFM permite
conectarse directamente a la información almacenada en las tablas de diversas
fuentes de información, tales como Ms Access, Ms Excel, SQL Server, ORACLE y
Conexiones de tipo ODBC en general. Es muy importante mencionar que para
garantizar el funcionamiento de las conexiones a diversas bases de datos a
excepción de Ms Access, es necesario instalar la aplicación “Cliente” de la base
de datos en la máquina en la cual se ejecutará el proyecto (Ms Access, Oracle
Client, SQL Server Management Studio, etc.).

4.5.- Realizar Procesos de Exportación e importación de información.

OFM permite realizar procesos de exportación e importación de información, bien

sea propia de la base de datos o producto de cálculos específicos realizados por
el usuario. Esto puede realizarse desde y hacia archivos de texto plano, tablas de
Microsoft Access y sobre todo tablas de Microsoft Excel.

4.6.- Permitir la generación de Gráficos y Reportes:

Una gráfica es la representación de información cargada en el proyecto,

típicamente en función del tiempo. Esta es la herramienta más comúnmente usada
para monitorear la historia de producción o inyección de un campo petrolero. Este
módulo le permite al ingeniero modificar varios componentes de las gráficas como
el estilo y color de línea, fuentes, desplegar eventos, encabezados, ejes y
unidades.

Para el despliegue de curvas OFM permite:

 Un número ilimitado de ventanas, cada una de estas con un máximo de

seis gráficos.
 Cada gráfico puede contener hasta seis ejes Y.
 Posibilidad de guardar los gráficos como archivo.
 Además, OFM permite el despliegue de varias curvas y gráficas para la
comparación y análisis de información.

5
El Reporte de datos también puede ser actualizado este permite el despliegue de
información en formato de filas y columnas. La información puede ser desplegada
a nivel de entidad, grupos o una entidad dentro de un grupo, es decir, a nivel de
pozo, campo, yacimiento, etc. Reportes dependientes de la profundidad o del
tiempo pueden ser desplegados, con especiales aplicaciones para el despliegue
de Registros y Forecast.

Los reportes despliegan variables calculadas o data cargada en la base de datos

del proyecto, además de esto se pueden generar cálculos internos dentro del
reporte.

• Tres clases de reportes pueden ser creados en OFM:

• Dependientes del tiempo

• Datos del Proyecto

• Reporte de registros eléctricos

• Atributos del reporte pueden ser editados sin restricciones: Columnas,

4.7.- Análisis de Curvas de Declinación.

La metodología propone el análisis de curvas de declinación en OFM, lo cual

ayuda a visualizar y a pronosticar el comportamiento de la producción para un
pozo o un conjunto de pozos. En este análisis, se pueden replicar múltiples
escenarios de producción en el tiempo y cuantificar los volúmenes y tasas de
producción en cada escenario.

Mediante el modelamiento de escenarios es posible replicar el efecto de

incrementos de producción causados por la aplicación de trabajos de workover,
cierres en la producción, incrementos en la inyección entre otros.

4.8.- Generar Mapas de Contorno, Burbujas, Pie.

6
OFM permite generar mapas tales como Mapas de Grilla, Mapas de Contorno,
Mapas de Superficie, Mapas de Burbujas y Mapas de Burbuja-Pie. Estos
permitirán a la institución identificar gráficamente parámetros de interés en los
pozos.

OFM permite crear animaciones en formato “.avi” de los mapas de burbuja, mapas
de grillas, y gráficas de dispersión, para facilitar la visualización y presentación de
estos fuera de la interfaz gráfica de la herramienta.

4.9.- Incorporación de Overlays.

OFM permitirá crear overlays en el mapa base con los contornos de mapas
isópacos y referencias geográficas mediante el uso de anotaciones –
“Annotations”. Adicionalmente, es posible realizar overlays de mapas de burbujas
sobre mapas de grillas.

4.10.- Incorporación de Información de Registros Eléctricos.

OFM permite incorporar Información de Registros Eléctricos, bien sea de un solo

pozo o múltiples pozos en simultáneo.

4.11.- Visualización de Cross Sections.

OFM permite visualizar Secciones de Pozo (Cross Sections). Así entonces, los
proyectos de OFM que trabaje podrán considerar control de cambios en lo
estructural respecto de un análisis petrofísico y/o provenientes de estudios de esta
índole de los operadores, si bien no en lo interpretativo si en la visualización rápida
de los mismos.

4.12.- Filtros de distintas categorías que permitan búsquedas en diferentes

niveles.

La interfaz “Filter”, la cual es uno de los paneles básicos de funcionamiento en

OFM, permite al usuario definir múltiples criterios de selección de pozos, tales
como: Categorías, Filtros por Tablas, Queries, Listados Pre-Definidos, etc.

7
4.13.- Visualización geo-referenciada de los pozos GIS (Geographic
Information System).

La implementación del módulo GIS dentro de OFM, permite la ubicación de los

pozos en el espacio y la superposición de mapas conteniendo información
proveniente de Internet actualizada en tiempo Real.

4.14.- Visualización de secciones de pozos y marcadores geológicos.

Definiendo información de lito-intervalos dentro de OFM, es posible visualizar

secciones de pozo, acompañadas de su diagrama de pozo y correlacionarlos con
pozos vecinos.

4.15.- Diagrama de completación de pozo.

Utilizando el módulo “Wellbore Diagram”, el usuario accede a una gran variedad

de opciones gráficas para la definición del estado mecánico del pozo.

Es importante resaltar que es posible guardar los diferentes diseños de pozo que
se han tenido en función del tiempo, de manera que se facilita el entendimiento
delas labores que sobre él se han realizado.

4.16.-Librería de Variables.

OFM cuenta con una librería de variables estándares reconocidas por la Industria
de hidrocarburos. Las variables del proyecto podrán ser mapeadas a esta librería;
facilitando a la comunicación y exportación de parámetros entre distintos usuarios
y proyectos.

4.17.- Catálogo de Soluciones.

OFM dispone de un catálogo de soluciones con plantillas de graficas de análisis,

reportes y mapas usados comúnmente en flujos de trabajo de la Industria de
petróleo y gas.

8
4.18.- Links a Aplicaciones Externas.

OFM es capaz de incorporar links a documentos externos como archivos de MS

Word o PDF, para tenerlos como referencia dentro del proyecto. Esta
característica permite integrar diversas referencias bibliográficas, técnicas y
colaborativas y que en adelante forman parte de cada espacio de trabajo en los
proyectos generados

5.- Mayores módulos OFM.

Software OFN ofrece soluciones a medida para los problemas de producción a

través de muchos módulos OFM estándar y opcionales para ayudar a lograr un
rendimiento de producción excepcional.

6.- Módulos estándar.

6.1.- Módulos de Primaria Análisis.

Mapa Base.
Suele utilizarse para representar datos geográficos, mapas de curvas de nivel,
instalaciones, logotipos, y más.

Parcelas.
Personaliza los datos de las parcelas (uno o más complementos)

Informes.
Muestra la entrada de los datos calculados en forma de tabla.

6.2.- Superior de Ingeniería Geológica y módulos.

Disminución de análisis de curva.

Proporciona técnica empíricas y analíticas para el análisis de la producción y
recuperar información de laos pronósticos para el análisis.

9
Mapas de cuadricula B.
Identifica las tendencias y anomalías del mapa.

Mapa de la burbuja.
Muestra grandes cantidades de datos para ayudar a identificar las tendencias,
anomalías, o problemas potenciales en un campo petrolero.

Gráficos de dispersión.
Permite la creación de parcelas cruz entre dos variables para ayudar a localizar a
los candidatos reacondicionamiento o determinar las tendencias.

Mapper Parcelas XY.

Genera hasta cuatro curvas para cada bien o categoría del filtro, la información se
muestra gráficamente en el mapa base, con la ubicación geográfica de cada bien
que figura en la trama.

Mapas de superficie.

Genera representaciones en 3D de los datos de profundidad, o relacionados con

el tiempo.

Pantalla de registro.

Permite la visualización, análisis y manipulación de datos de registro (uno o mas

registros de pozo).

Registro de la Cruz-secciones.

Permite una rápida visualización de la estructura del depósito a través de.

Diagramas de pozo.

Genera pozo esquemas, también los catálogos de los equipos de la historia de

cada pozo.

Líneas de corriente.

La creación de patrones de inyección para el análisis, los patrones pueden ser

analizados mediante la asignación de volúmenes de producción e inyección.

10
TVP.

Ofrece una amplia selección de las correlaciones de uso común propiedad del
líquido.

6.3.- Otros módulos.

Filtración de datos.

Técnica utilizada para reducir la lista de los pozos a una selección más manejable
y viable.

Integración de Datos.

Combinación perfecta de base de datos (Microsoft Access) para el

almacenamiento de datos y una basada en XML. ofm archivo de tabla de sistema
y el almacenamiento de la plantilla.

Información de la exportación a ECLIPSE.

Ofrece una amplia selección de las correlaciones de uso común propiedad del
líquido.

Enlace con otras fuentes.

Conectar y recibir información de fuentes como bases de datos de Microsoft

Access, Excel y otras bases de datos con SQL.

Calculado variables.

Permite la creación de operaciones aritméticas.

11
7.- Módulos utilizados en el estudio.
7.1.-Mapa base

El mapa base es la primera ventana de cada proyecto. Esta ventana permite el

acceso a todos los componentes principales de OFM, y muestra cada uno de los
pozos asociados a un yacimiento. Permite visualizar las desviaciones de los pozos
siguiendo la trayectoria de su perforación en coordenadas XY, así como
seleccionar los pozos de interés. Es posible ajustar el tamaño del mapa, ampliar la
vista, y visualizar los nombres de los pozos.

7.2.- Módulo de filtro o selección: filter.

Filter, es la simple selección de los pozos asociados a cada yacimiento, que serán
mostrados en el mapa base. Después de filtrar los pozos, los datos pertenecientes
a ellos son cargados en la memoria de OFM, e inmediatamente mostrados en el
mapa. Esta opción puede encontrarse dentro del Menú View (Ver) / Panes
(Paneles), y puede ser ubicado de lado derecho o izquierdo de la pantalla según la
preferencia del usuario, a través de la opción Layout.

7.3.- Módulo de gráficos: plot.

La herramienta permite realizar gráficos de variables requeridas por el usuario,

correspondientes a un pozo o un conjunto de pozos. Este módulo se encuentra en
el Menú Analysis (Análisis), y se presenta sobre una plantilla que sirve de base
para todos los yacimientos o pozos en estudio. Con la ayuda de las facilidades
que ofrece el Panel Properties (Propiedades), la ventana de gráficos le permite al

12
usuario personalizar la presentación de los componentes de este, tales como las
fuentes, las curvas, las leyendas y la escala de los ejes.

Con esta opción, es posible utilizar un máximo de 6 ejes en el eje Y, de manera

que se realizaron gráficos de la tasa de producción en el eje principal y el número
de pozos en el eje secundario, en función del tiempo en coordenadas
semilogarítmicas; los cuales permitieron seleccionar los posibles períodos de
declinación.

7.4.- Módulo de análisis de curvas de declinación: forecast.

El programa OFM suministra la herramienta de análisis de curvas de declinación

que permite analizar, predecir y planificar el rendimiento de un yacimiento,

8.- Base de datos.


Tipos de datos: 7.informacion (eventos)

1.maestra 8.registros

2.mensual (producción) 9.marcadores

3.diario (inyección) 10.pvt 13

4.esporadico (aforos) 11.desviaciones

9.- Personalización del proyecto.

Diseño basado en Tablas originales

 Terminaciones
 Pozos
 Campo
 Bloque
 formación
 Yacimiento

14
  Estado de producción
 (prod / tap / iny / perf)
 Mecanismo de producción (bn / bm / bcp / bes)
 Proyecto
 Tipo pozo (vertical / desv / horizont)
 Tipo fluido (aceite / cond / liv / pes)
 Otros
 (basadosen consultas)

10.- Iniciando el proyecto.


.

15
11.- Uso de variables calculadas.

Variables calculadas en OFM

Las variables calculadas permiten la manipulación de los datos
d e l   p r o y e c t o . Estas variables pueden ser simples expresiones o
pueden envolver un sistema múltiple de funciones de usuario, definiendo
de nuevas variables calculadas dependientes de otras variables
previamente establecidas.
E s t a s   e x p r e s i o n e s pueden ser combinaciones de variables de entrada,
otras variables calculadas, operadores matemáticos, funciones del sistema,
y funciones de usuario.

16
VARIABLES CALCULADAS: DATO ORIGINAL: Zprod. aceite
(volumen de aceite)
VARIABLE CALCULADA: Zprod. aceite/zprod. días
(gasto de aceite real)
VARIABLE CALCULADA: @Cuminput(Zprod.aceite)
(acumulado de aceite)
VARIABLE CALCULADA: Zprod. aceite/@Dom(fecha)
(Gasto de aceite mensual)
VARIABLE CALCULADA: @Clast(zprod.aceite,zprod.aceite)
(producción aceite final)
VARIABLE CALCULADA: producción. aceite. final/@Dom(@Clast(fecha))
(gasto de aceite final)
VARIABLE CALCULADA:
@cfirst(Zprod.aceite,Zprod.aceite=@tmax(Zprod.aceite,1))
(producción aceite máxima
a)
VARIABLE CALCULADA: producción. aceite.
máxima/@Dom(@Cfirst(fecha,zprod.aceite=@tmax(zprod.aceite,1)))
(gasto aceite máximo)


Variable Calculada que Depende de una Tabla
 Aceite Mensual = Zprod.Aceite
Nombre de la Variable CalculadaTabla a la que apunta
Variable Calculada que Depende de una Tabla y Una Función del Sistema

17
 Aceite Acumulado = @cuminput(zprod.Aceite)
Función del Sistema (“Systen Funtion”)
Nombre de la Variable Calculada
Variable Calculada que Depende de una Función del Usuario (“User Funtion”)
 Aceite Acumulado = #Aceite_mensual( )
Nombre de la Variable Calculada
Función del Usuario (“User Funtion”)

12.-Filtros y grupos.

La función de filtrado nos permite crear subgrupos o sublistas de datos

compuesto por completaciones o pozos individuales. Los filtros pueden
ser obtenidos a través del Mapa base, agruparse, analizarse, ser salvados
o archivados, de acuerdo con el requerimiento del usuario.

12.1.- Grupos (agrupamiento de datos)

El agrupamiento en OFM significa que todos los pozos encontrados dentro de un

filtro son combinados en conjunto para presentarse en un mismo nivel de grupo de
información.

12.2.- Tipos de filtro:

Filtro por ampliación de zona de pozos

Filtro de archivos

Ampliaciones irregulares

Filtro por selección de pozos

Filtro por categoría

Filtro por tabla de datos

Filtros por consultas

otros

18


13.- Reportes.

Un reporte es una presentación de los datos de salida provenientes de

la base de datos general. Estos datos pueden ser una variable original
de entrada, u n a variable calculada, una función del sistema, o una combinación
de todas estas tres opciones.

19
14.- Gráficos.
Es uno de los módulos más comúnmente usados en OFM, porque es fácil de usar,
es eficaz y capaz de hacer muchos procedimientos para el análisis de los datos de
producción. OFM permite hasta seis gráficos en una sola ventana. Cada
grafico puede tener hasta seis ejes verticales (Y), pero solo un eje horizontal (X).

20
15.- Aplicaciones de mapeo.

Existen seis aplicaciones de Mapeo en OFM las cuales son:

Mapas de burbuja Mapas grid Mapas de contorno 2D

Mapas superficie 3D Mapas XY Scatter Plot

21
16.- Mapas de burbujas.

Es una excelente herramienta para los usuarios de OFM para

visualizar información en un mapa geológico

L a s b u r b u j a s ( c í r c u l o s , e l i p s e s , c u a d r a d o s , triángulos y pastel) son

mostradas sobre los pozos. El mapa puede ser animado, mostrando el desarrollo
histórico del área estudiada.

22
17.- Mapas grid.

Es una herramienta analítica cuantitativa que permite identificar

tendencias y anomalías en los datos v mapeados de un proyecto. La
generación de datos de cuadrículas requiere técnicas de interpolación para crear
las isolíneas o áreas del mapa. OFM trabaja con las siguientes técnicas de
interpolación:

 Nearest Neighbor (vecino más próximo)

 Cubic Spline

 Kriging

23
18.- Cálculo de voa.

El módulo de mapas Grid puede ser utilizado para calcular

volumen original de a c e i t e y g a s e n s i t i o ( v o l u m é t r i c o ) . E n
e s t e p r o c e d i m i e n t o s e c r e a n m a p a s d e porosidad, saturación
i n i c i a l d e a g u a y e s p e s o r n e t o g u a r d á n d o s e c a d a u n o d e ellos para
luego multiplicarlos utilizando la ecuación del POES.

24
Pronósticos (forecast)

Este módulo consiste
en cuatro categorías o técnicas de análisis:
 Empírica

 Fetkovich

 Locke& Sawyer

 Transiente Analítica.

Estas pueden ser aplicadas a un pozo o múltiples pozos agrupados mediante

filtros según la clasificación deseada.

25
Conclusión

Una vez terminado este trabajo de investigación, logramos comprender que el uso
de softwares en la industria es de suma importancia, ya que debido a la constante
demanda se debe tener las mejores herramientas disponibles para poder realizar
de manera óptima y eficaz todos los proyectos petroleros.

Se entiende para que sirve y el uso que se le puede dar OFM (Oíl Field Manager)
y, lo importante que es este software en la industria petrolera ya que nos permite
visualizar, modificar y analizar datos de producción y yacimientos ya este software
intervienes en varias diciplinas, geología, petrofísica, también se recolectan datos
para completar los registro de producción, geología y registro de pozo.

Comprendimos que se puede realizar análisis básicos y complejos para

completamientos individuales o múltiples, grupos de pozos, uno o varios campos
petroleros. OFM (Oíl Field Manager) nos permite trabajar con una variedad de
datos para identificar tendencias, localizar anomalías y pronosticar producción,
podemos realizar un sinfín de actividades tales como, realizar mapas grid, mapas
de burbujas, mapas XY, mapas de superficie 3D y mapas de contorno 2D, al igual
que gráficos de ejes X y ejes Y, el monitoreo de los campos y el declive de los
tales pozos de aceite y gas.

También hacemos énfasis en que el software OFM nos ayudaran a tomar

decisiones correctivas más acertadas para retomar los niveles óptimos de
producción.

Para concluir antes de utilizar el software OFM(Oíl Field Manager) se debe

aprender primero a desarrollar procedimientos básicos antes de abordar
aplicaciones tales como la planificación del monitoreo y la declinación del campo.

26
Anexos

OFM emplea tanto el motor jet de MS Access 97 como el motor jet de M$ Access
2000 para almacenar datos locales en un archivo de base de datos MS Access
con extensión .mdb. Los provectos creados en formato MS Access 97 son leídos
por el motor jet de M$ Access 2000; sin embargo, los proyectos creados en
formato M$ Access 2000 no pueden ser leídos por el motor jet de MS Access 97.
Es mejor construir todos los proyectos en la misma versión de MS Access
dependiendo de cual versión de MS Access el usuario disponga.

En terminología OFM, una tabla vinculada tiene un campo clave común para lo
cual todos los datos están relacionados. Para aplicaciones basadas en producción
de aceite/gas, el factor común entre los datos es generalmente la referencia a un
pozo, y más específicamente, a un completamiento en ese pozo

La siguiente figura muestra una forma de Base de datos relacional que es común
en OFM. Obsérvese que la columna ID en la tabla principal (Main Table) es el
campo que identifica a cada uno de los pozos, los cuales tienen propiedades
estáticas, es decir, que no cambian con el tiempo, por ejemplo el nombre.
ubicación geográfica, profundidad, fecha de completamiento, etc. En la tabla de la
derecha se introducen datos dinámicos como producción de aceite (OIL) y presión
en cabeza de pozo (WHP). Nótese que en esta tabla se encuentra en primer lugar
el campo ID, el cual permitirá relacionar tales datos con cada uno de los nombres
de pozo registrados en la tabla principal.

27
 Clave primaria

El motor de base de datos mantiene el enlace

entre las tablas que utilizan el campo ID de la
tabla principal.

Publicar actualizaciones
OFM 2019.1 es una versión de instalación completa y reemplaza todas las
versiones anteriores. OFM 2019.1 amplía la funcionalidad del panel de análisis
introducido en OFM 2016.1 y mejorado en OFM 2018.1. El análisis de curva de
declive (DCA) se actualiza con funcionalidades clave para mejorar la previsión y la
flexibilidad del usuario, y dos nuevos análisis amplían la cartera de análisis: Type
Well y Cumulative Distribution Function (CDF). También se agrega un conjunto de
"administradores": Administrador de anotaciones, Administrador de pozos
tipográficos, Administrador de impresión y Administrador de plantillas de
pronóstico, lo que le permite ampliar y estandarizar los flujos de trabajo en un
contexto de tablero.
Nota: OFM 2019.1 incluye controladores de base de datos actualizados.
Usuarios
El software OFM es utilizado principalmente por ingenieros de yacimientos e
ingenieros de producción. Es igualmente útil en el ámbito operativo diario (donde
se realiza un seguimiento continuo del rendimiento) y para la vigilancia a más
largo plazo de un proyecto en múltiples niveles (terminación, pozo, patrón,
reservorio, etc.). Su entorno altamente flexible permite a los usuarios tanto en
ingeniería de yacimientos como en ingeniería de producción construir y
personalizar sus propios análisis.

OFM es un software de análisis de yacimiento y pozo que ayuda a mejorar la

gerencia de producción y el seguimiento de las reservas con una avanzada vista
de vigilancia y poderosas herramientas de pronósticos. Este software está
diseñado para entregar un modo eficiente de visión, relación y análisis de

28
información de producción y yacimiento en una variedad de volumen de trabajo de
ingeniería establecido.

Las extensas herramientas del software automatizado OFM (tales como mapas de
bases interactivos con tendencia de la producción, presiones de burbuja, análisis
de curvas de declinación, y análisis de curvas tipo) reducen el tiempo que gastara
el ingeniero analizando dicha información, dándole así más tiempo para orientar su
información para un buen uso.


¿Qué es nuevo en OFM?

 Crea y comparte plantillas y mejora la práctica con un espacio de trabajo

compartido, optimizando la consistencia en la realización para todos los
participantes.

29
  Análisis minucioso de la información a través de acceso compartido y uso
de actualización de la información durante el mismo día.

 <[if supportLists]--> - Lleva a cabo un análisis extenso de la información con

gráficos mejorados, informes y la capacidad de presentar el análisis nodal .

Espacios compartidos, la mejor solución.

Mejora la colaboración en equipo y el uso de las mejores prácticas innovadoras

con la función de espacios compartidos. Con esta función, múltiples usuarios
pueden analizar la misma información simultáneamente al trabajar desde un
espacio compartido simple. Las actualizaciones para los espacios compartidos son
capturadas automáticamente y son visibles para todos los usuarios; lo cual es
grandioso para mejorar la efectividad y eficiencia del análisis de la información.

30
Actualizaciones de información más frecuentes, análisis de información más
confiables.
Los informes de producción y pronóstico serán tan precisos como la información
que se use; los informes basados en la información de días previos pueden dejar
al ingeniero adivinando como sus recursos

están llevándose a cabo hoy. Las siguientes vistas de la información en el

software OFM están disponibles: mensual, diaria, esporádica, por hora, minuto o
segundo. Para dar a los ingenieros la flexibilidad de ver la información actualizada
por hora, minuto, o inclusive por segundo; el software de OFM le permite crear el
pronóstico detallado e informarle de las necesidades para entender y optimizar la
ejecución de su producción

Capacidades aumentadas con los módulos del software OFM.

Los módulos del software OFM le permiten al ingeniero crear soluciones que
satisfagan las necesidades específicas de su proyecto. Al usar la combinación
correcta de módulos estándar y opcional, OFM entrega el análisis meticuloso

de pozo y yacimiento necesario para alcanzar un rendimiento excepcional de

producción.
31
Módulos.

El software OFM se hace más eficiente a través del uso de análisis de curvas de
declinación y otros módulos de OFM.

Bibliografía
es.scribd.com. (02 de 10 de 2015). Obtenido de
https://es.scribd.com/document/283409812/Manual-OFM-2002-Espanol

ENRÍQUEZ, C. A. (octubre de 2016). 1library.com. Obtenido de

https://1library.co/article/beneficios-del-software-ofm-software-oilfield-
manager-ofm.yjdevvmy

PDVSA. (s.f.). ES.SCRIBD.COM. Obtenido de

https://es.scribd.com/presentation/398647352/software-Ofm#

32
Schlumberger. (25 de 09 de 2017). es.scribd.com. Obtenido de
https://es.scribd.com/document/359849929/Manual-de-Ofm-Oil-Field-
Manager#

Schlumberger, s. (2022). https://www.software.slb.com/software-news/software-

top-news/ofm/ofm-2019-1. Obtenido de
https://www.software.slb.com/software-news/software-top-news/ofm/ofm-
2019-1

33
