MODULO EDUCATIVO ESPECIALIZADO: INSTALACIONES

I.E. INEI Nº23 ELECTROTECNICAS

SISTEMAS DE CONTROL Y AUTOMATISMOS ELECTRICOS A
AREA DE EDUCACION
PARA EL TRABAJO CONTACTOR MEE–5to HI - 15

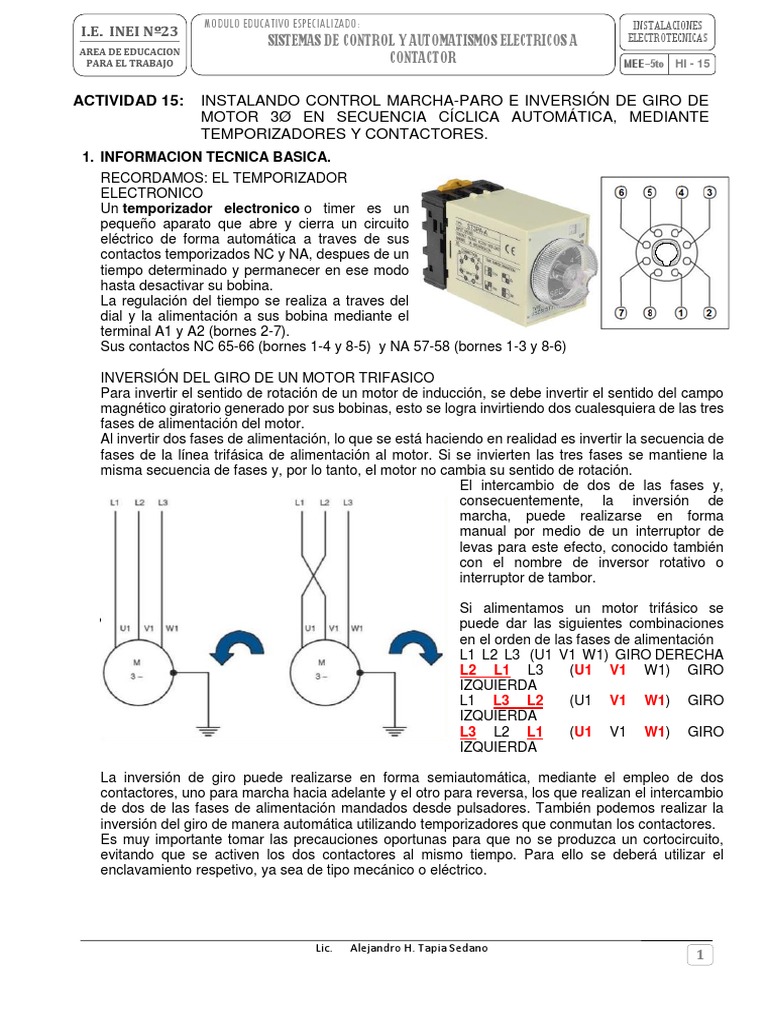

ACTIVIDAD 15: INSTALANDO CONTROL MARCHA-PARO E INVERSIÓN DE GIRO DE

MOTOR 3Ø EN SECUENCIA CÍCLICA AUTOMÁTICA, MEDIANTE
TEMPORIZADORES Y CONTACTORES.
1. INFORMACION TECNICA BASICA.
RECORDAMOS: EL TEMPORIZADOR
ELECTRONICO
Un temporizador electronico o timer es un
pequeño aparato que abre y cierra un circuito
eléctrico de forma automática a traves de sus
contactos temporizados NC y NA, despues de un
tiempo determinado y permanecer en ese modo
hasta desactivar su bobina.
La regulación del tiempo se realiza a traves del
dial y la alimentación a sus bobina mediante el
terminal A1 y A2 (bornes 2-7).
Sus contactos NC 65-66 (bornes 1-4 y 8-5) y NA 57-58 (bornes 1-3 y 8-6)

INVERSIÓN DEL GIRO DE UN MOTOR TRIFASICO

Para invertir el sentido de rotación de un motor de inducción, se debe invertir el sentido del campo
magnético giratorio generado por sus bobinas, esto se logra invirtiendo dos cualesquiera de las tres
fases de alimentación del motor.
Al invertir dos fases de alimentación, lo que se está haciendo en realidad es invertir la secuencia de
fases de la línea trifásica de alimentación al motor. Si se invierten las tres fases se mantiene la
misma secuencia de fases y, por lo tanto, el motor no cambia su sentido de rotación.
El intercambio de dos de las fases y,
consecuentemente, la inversión de
marcha, puede realizarse en forma
manual por medio de un interruptor de
levas para este efecto, conocido también
con el nombre de inversor rotativo o
interruptor de tambor.

Si alimentamos un motor trifásico se

puede dar las siguientes combinaciones
en el orden de las fases de alimentación
L1 L2 L3 (U1 V1 W1) GIRO DERECHA
L2 L1 L3 (U1 V1 W1) GIRO
IZQUIERDA
L1 L3 L2 (U1 V1 W1) GIRO
IZQUIERDA
L3 L2 L1 (U1 V1 W1) GIRO
IZQUIERDA

La inversión de giro puede realizarse en forma semiautomática, mediante el empleo de dos

contactores, uno para marcha hacia adelante y el otro para reversa, los que realizan el intercambio
de dos de las fases de alimentación mandados desde pulsadores. También podemos realizar la
inversión del giro de manera automática utilizando temporizadores que conmutan los contactores.
Es muy importante tomar las precauciones oportunas para que no se produzca un cortocircuito,
evitando que se activen los dos contactores al mismo tiempo. Para ello se deberá utilizar el
enclavamiento respetivo, ya sea de tipo mecánico o eléctrico.

Lic. Alejandro H. Tapia Sedano

1
 MODULO FORMATIVO: INSTALACIONES
I.E. INEI Nº23 ELECTROTECNICAS
SISTEMAS DE CONTROL Y AUTOMATISMOS ELECTRICO PARA
AREA DE EDUCACION
PARA EL TRABAJO MOTORES DE C.A. MF-02-4to HI - 15

2. DESCRIPCION DE LA TAREA DE MONTAJE

En este montaje se realizará la instalación eléctrica o montaje de un sistema de control automático cíclico en
lógica cableada con inversión de giro para controlar un motor, utilizando como dispositivos de mando una
estación con pulsador NO para el arranque y pulsador NC para el paro en cualquier momento, para el cambio
de giro se utilizará dos temporizadores. El accionamiento del motor se realiza mediante un contactor, la misma
que es controlado desde el panel de pulsadores e iniciando la marcha del motor, y desde donde se puede
detener en cualquier momento. El cambio de giro de realiza de manera automática mediante los dos
temporizadores y de manera cíclica. El motor estará protegido mediante un relé térmico y llevaran lámparas
de señalización del estado de funcionamiento. La alimentación será desde un tablero general. El tablero de
control y protección llevara interruptores termomagnético de tipo trifásico para circuito de potencia y de una
fase para el circuito de control.

3. ESQUEMA GENERAL DE CONEXIONES.

ESQUEMA DE POTENCIA ESQUEMA DE MANDO

LEYENDA:
QM1- Interruptor magnetotérmico fuerza H1- Lámpara señal de aperura.
QM2- Interruptor magnetotérmico mando H2- Lámpara señal de cierre.
KM1- Contactor giro derecha. SB1- Pulsador de paro
KM2- Contactor giro izquierda. SB2- Pulsador de marcha.
FR1- Relé Térmico KT1- Temporizador 1
M1- Motor KT2- Temporizador 2

Lic. Alejandro H. Tapia Sedano

2
 MODULO EDUCATIVO ESPECIALIZADO: INSTALACIONES
I.E. INEI Nº23 ELECTROTECNICAS
SISTEMAS DE CONTROL Y AUTOMATISMOS ELECTRICOS A
AREA DE EDUCACION
PARA EL TRABAJO CONTACTOR MEE–5to HI - 11

4. PROCESO DE EJECUCION
ORDEN DE OPERACIONES MATERIALES / HERRAMIENTAS
• Tablero general metálico.
OBRAS CIVILES: • Tablero de control y protección metálico
01. Analizar el proyecto y los esquemas de montaje • Tablero de panel de mando
02. Trazar y cavar canales para los ductos. • Interruptor termomagnético de 20 A. (Q1)
03. Instalar tubos o ductos (si es superficial utilizar abrazaderas) • Interruptor termomagnético de 10 A. (Q2)
04. Colocar caja para el tablero general. • Conductor Nº 16 ó 18 AWG flexible.
05. Resanar paredes • Tubos de PVC de ¾ pulg. Diámetro.
• Relé termomagnetico
INSTALACIONES ELECTRICAS: • Contactor de 32 A. (KM1, KM2)
06. Instalar dispositivos de protección en el tablero general. • Temporizadores (KT1, KT2)
07. Ubicar tablero de control y protección e instalar dispositivos como: Interruptores • Lámparas de señalización rojo, amarillo
magnetotérmico, relé térmico, contactores, temporizadores, fusibles, borneras, etc.
08. Ubicar el tablero panel de mando y señalización e instalar dispositivos como:
pulsador y lámparas de señalización.
09. Realizar el cableado y embornamiento utilizando el esquema de conexiones
10. Cablear al motor
11. Realizar pruebas de aislamiento y continuidad con el megómetro.
12. Probar el funcionamiento

ACTIVIDAD DE APRENDIZAJE:
Actividad de inicio
a) Leer el texto y subrayar información relevante
b) Realiza 2 comentarios del texto leído en el reverso de la hoja.

Actividad de desarrollo en el cuaderno

 Recuerda y menciona ¿Qué son los temporizadores electrónicos? Anotar sus características
 Realiza una pequeña interpretación de cómo se realiza la inversión de giro de un motor, teniendo en cuenta
los terminales de alimentación.
 ¿Qué proyecto de montaje se realizará hoy?
 Graficar esquema de potencia y de mando.
 Menciona los elementos eléctricos principales de este sistema de control.

Conclusión de la práctica:
 Luego de la práctica de montaje anotar 2 conclusiones de la práctica.
