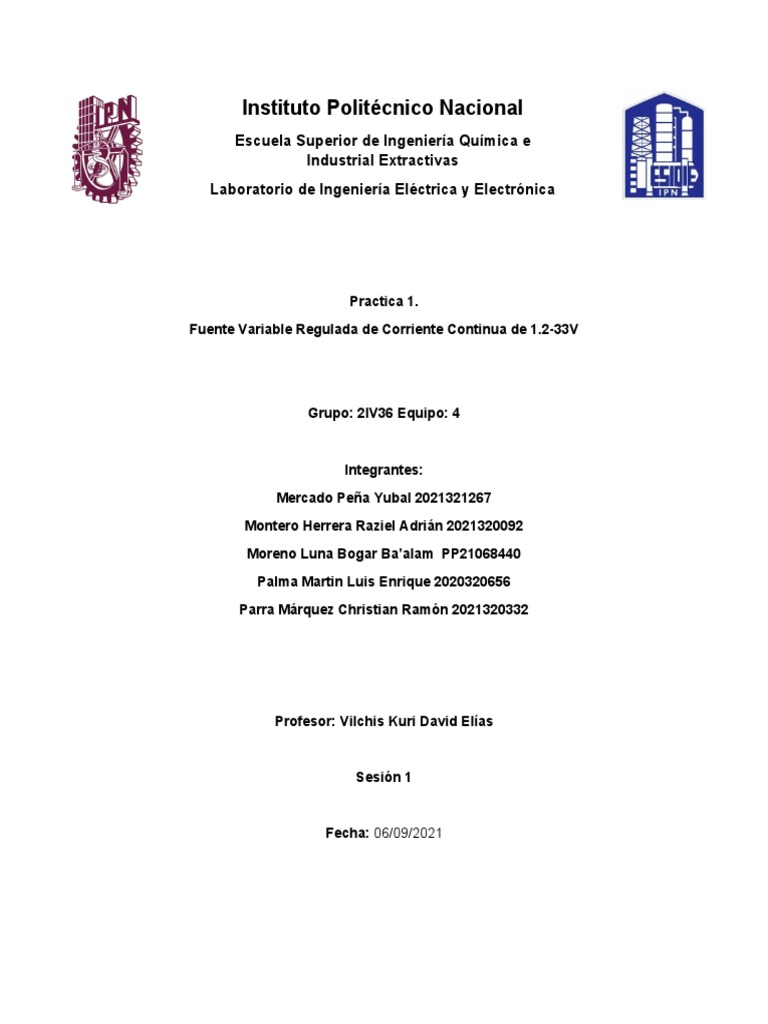

Instituto Politécnico Nacional

Escuela Superior de Ingeniería Química e

Industrial Extractivas
Laboratorio de Ingeniería Eléctrica y Electrónica

Practica 1.
Fuente Variable Regulada de Corriente Continua de 1.2-33V

Grupo: 2IV36 Equipo: 4

Integrantes:
Mercado Peña Yubal 2021321267
Montero Herrera Raziel Adrián 2021320092
Moreno Luna Bogar Ba’alam PP21068440
Palma Martin Luis Enrique 2020320656
Parra Márquez Christian Ramón 2021320332

Profesor: Vilchis Kuri David Elías

Sesión 1

Fecha: 06/09/2021
 OBJETIVOS GENERALES
Al Término de la práctica el alumno:
Conocerá las partes que integra una fuente variable regulada de cd de 1.2-33 volts y
también su construcción física.
Conocerá las aplicaciones que se le dan a la fuente variable regulada de cd, también
conocida comúnmente como fuente de alimentación de cd y su funcionalidad.
Demostrará que la corriente continua se trasmite en forma de onda rectificada, ya sea
cuadrática, diente de sierra, etc.
Conocerá las especificaciones de dicha fuente de corriente directa.
Verificará la tensión nominal de entrada, tensión de salida y frecuencia de operación de la
fuente armada.

CONSIDERACIONES TEÓRICAS
Una fuente de alimentación de CC o CD, es un circuito capaz de convertir un voltaje de
corriente alterna (CA) en un voltaje de corriente directa (CD). De manera general,
podemos decir que una fuente de alimentación consta de las siguientes etapas:

 Transformación
 Rectificación
 Filtrado
 Regulación

1.1 Etapa de transformación:

Esta etapa consta básicamente de un transformador que está formado por un bobinado
primario y uno o varios bobinados secundarios, que tiene como función principal convertir
la energía eléctrica alterna de la red, en energía alterna de otro nivel de voltaje, por medio
de la acción de un campo magnético. Además, provee un aislamiento galvánico entre la
entrada y la salida.
Comúnmente el transformador de alimentación es del tipo reductor, con un primario único
y uno o varios secundarios. Las características más importantes de un transformador de
alimentación son:
Tensión del secundario o secundarios: viene expresada en tensión eficaz.

 Potencia máxima entregable por los secundarios: expresada en V A (volts-

amperios).
 Resistencia de primario y secundarios: expresada en ohmios, a la temperatura de
25°C.
 Pérdidas en el núcleo y en los bobinados: expresada en W (watios).
 Corriente consumida por el transformador sin carga conectada: expresada en mA
(miliamperios).
Otros datos que suelen aparecer en las hojas de características de los transformadores
son, por ejemplo, la eficiencia energética, la regulación de carga, etc., claro está, de las
dimensiones físicas de mismo.
1.2 Etapa de Rectificación:
Esta etapa está constituida por diodos rectificadores de silicio, agrupados de manera
individual o bien encapsulados, formando un puente, conocido como puente de diodos, y
cuya función es la de rectificar la señal proveniente del bobinado secundario del
transformador.

Así pues, el rectificador tiene la función de convertir un voltaje de CA en voltaje pulsante

de CD mediante el empleo de diodos rectificadores de silicio, existiendo para tal efecto
dos configuraciones para la rectificación: Rectificador de media onda y Rectificador de
onda completa.
Rectificador de Media Onda básico

Rectificador de Onda Completa tipo puente

1.3 Etapa de filtrado:

Esta etapa queda constituida por uno o varios capacitores que se utilizan para eliminar la
componente de tensión alterna que proviene de la etapa de rectificación. Los capacitores
se cargan al valor máximo de voltaje entregado por el rectificador y se descargan
lentamente cuando la señal pulsante desaparece, permitiendo lograr un nivel de tensión lo
más continua (lineal) posible.

A la hora de diseñar una fuente de alimentación, hay que tener en cuenta algunos
factores, uno de ellos es la corriente que se le va a pedir, ya que este es, el factor más
importante después de la tensión. Para determinar el valor del capacitor electrolítico que
se colocará como filtro a la salida del puente rectificador para alisar la corriente continua,
se suele seguirla regla empírica que consiste en considerar unos 2000uF por amperio de
salida, y con una tensión superior estándar al manejado por la fuente; Por ejemplo, para
una fuente de 1.5Aa 15V, el condensador electrolítico debe de ser al menos de 3000uFa
35V.
1.4 Etapa de Regulación
El regulador tiene una doble misión, primero, debe eliminar el rizado (ripple) y por otro
lado debe poseer una impedancia de salida adecuada, con el fin de que la tensión
regulada a la salida se mantenga independiente de la carga, siempre que ésta varíe entre
los límites exigidos del diseño. Es decir, el regulador entrega un voltaje constante sin
importar las variaciones en la carga o en el voltaje de alimentación.
En general podemos decir que los requerimientos para un regulador son:

 Mantener la tensión de salida constante, independientemente de las fluctuaciones

de la entrada y la temperatura
 Mantener la tensión de salida constante, independientemente del consumo de la
carga (dentro de los límites propios de capacidad)
 La tensión de salida no debe contener componentes de alterna (rizado)
 Debe ser capaz de limitar la corriente de salida
Para las fuentes de alimentación lineales, como es el caso que nos ocupa, es común que
la regulación la lleven a cabo reguladores lineales de tensión, también llamados
reguladores de voltaje, encapsulados en circuitos integrados de tres terminales.
Para fuentes de alimentación fijas se utilizan reguladores fijos (para tensión positiva o
negativa), mientras que, para fuentes de alimentación variables, se utilizan reguladores
variables.
Reguladores fijos
Se utilizan para construir fuentes de alimentación que entreguen voltajes fijos positivos
(5V, 9V, 12V, etc.) o voltajes fijos negativos (-5V, -9V, -12V, etc.).
La línea de reguladores fijos positivos corresponde a la familia LM78XX, donde las dos
letras y los dos números corresponden a la denominación, mientras que las dos últimas
(XX) deben ser reemplazados por la tensión de salida requerida.
Por lo que respecta a los reguladores fijos negativos, estos corresponden a la serie 79, es
decir LM79XX, tal como se muestra en la siguiente tabla.
De acuerdo a los voltajes de entrada (Vi) mínimos para los reguladores se recomienda
considerar un voltaje ligeramente mayor al que debería entregar a la salida (Vo);
normalmente entre 2,5V y 3V más. El encapsulado y la identificación de sus terminales se
muestran en la siguiente figura.

Reguladores Variables
Para diseñar una fuente regulable de amplio margen de tensiones de salida, es
recomendable utilizar reguladores del tipo LM117, LM217, LM317, LM350 o LM338 los
cuales son ajustables en tensión. Dentro de estos reguladores variables, el más popular
es el LM317.
El LM317es un regulador de tensión ajustable de tres terminales, capaz de suministrar en
condiciones normales 1.5 A, en un rango que va desde 1,2V hasta 37V.
Ejemplo Práctico de Diseño 1
Se desea diseñar una fuente de alimentación para un circuito que consume 150 mA a
12V. El rizado deberá ser inferior al 10%, para ello se dispone de un transformador de 10
V y 2.5 VA y de un rectificador en puente. Calcular el valor de la condensadora utilizar.
En este caso, es recomendable el siguiente procedimiento práctico:
a) Primeramente calculamos la corriente que es capaz de suministrar el transformador
para determinar si será suficiente. Esta corriente tendrá que ser superior a la corriente que
consume el circuito que vamos a alimentar.
2.5
¿= =250 mA
10
Se observa que siempre el transformador tiene que ser de más corriente de la que se
quiera obtener en la carga.
b) Calculamos el valor máximo (Vmax) de salida del puente rectificador teniendo en
cuenta la caída de tensión en los diodos (conducen dos a dos):

Vmax= (10 x 1.4142) V −2V =12.14 V

Esta será aproximadamente la tensión de salida de la fuente.
c) Calculamos el valor del condensador según la fórmula del 10%, considerando que: la
I=150mA; la frecuencia f= 50 Hz (en el caso de Europa) y Vmax=12.14V:

(5∗0.15)
C= =0.0012355 F
(50∗12.14)
C=1235.5 μF
En este caso de toma el valor más aproximado por encima del calculado.
Ejemplo Práctico de Diseño 2
Tenemos una fuente de alimentación variable desde 1.25 V a 15 V y 0.5 A con un LM317.
Como la tensión máxima de salida es 15 V, la tensión de entrada al regulador tendrá que
ser de 18 V más o menos. Se desea calcular la potencia que disipa (PD) el regulado
cuando ajustamos la fuente a 15V, 4V y 2V, considerando en todos los casos una
corriente de salida de 0.5 A.
a) Para 15 V:
Si La caída de tensión en el regulador es de 18-15=3V y como la corriente es de 0.5 A:
PD=3∗0.5=1.5W
b) Para 4 V:
Si la caída de tensión en el regulador de 18-4=14V y la corriente es de 0.5 A:
PD=14∗0.5=7 W
c) Para 2 V:
Si la caída de tensión en el regulador es de 18-2=16V y la corriente es de 0.5 A:
PD=16∗0.5=8 W
Cabe mencionar que estos cálculos fueron realizados para el mejor de los casos, en el
que la tensión de entrada al regulador no sea más de la necesaria, aun así, se tendrá que
poner un radiador que pueda disipar poco más de 8 W. Este es un radiador bastante
grande para una fuente de 0.5 A. Este es un problema que surge cuando queremos
diseñar una fuente con un alto rango de tensiones de salida. Podemos probar con el
cálculo para una fuente variable hasta 30 V y 1 A, de tal forma que saldrán más de 30Wa
disipar.

MATERIAL Y EQUIPO EMPLEADO

 Programa Livewire

Fuente de corriente AC
12V

Carpeta:
Fuentes de alimentación
Resistencia

Carpeta:
Componentes pasivos
Voltímetro

Carpeta:
Medición
 Watt metro

Carpeta:
Medición
Transformador

Carpeta:
Componentes pasivos

Resistor variable

Carpeta:
Componentes pasivos
Regulador de voltaje

Carpeta:
Fuentes de alimentación
LED

Carpeta:
Componentes de salida
Rectificador de puente

Carpeta:
Semiconductores
discretos
Capacitor

Carpeta:
Componentes pasivos

DESARROLLO EXPERIMENTAL
Experimento 1
Verificar que el Kit de la fuente de alimentación contenga todos los componentes y
accesorios indicados en la lista de material de dicho Kit, y de conformidad al diagrama
eléctrico de dicha fuente.
Experimento 2
Verificar con el multímetro digital el correcto estado de funcionamiento de cada uno de los
componentes y registrar los valores obtenidos, mismos que se incluirán en el reporte de la
práctica
Experimento 3
Proceder a soldar cada uno de los componentes en la tablilla del circuito impreso,
teniendo cuidado de colocarlos con la polaridad adecuada, conforme al diagrama
eléctrico.
Experimento 4
Fijar el circuito impreso a la carcasa o gabinete y colocar o soldar los conectores y demás
accesorios en el panel frontal de la fuente
Experimento 5
Conecte la fuente de alimentación al tomacorriente y con ayuda de un multímetro
procederá tomar cuatro lecturas para cerciorarse de que la fuente funciona correctamente,
a partir de las siguientes mediciones: Voltaje mínimo, voltaje máximo y dos lecturas
intermedias. Registrar estos valores en una tabla e incluirla en el reporte.
 CUESTIONARIO
1.- Queremos diseñar una fuente fija con una salida de 5V y 0.5A y necesitamos calcular
la potencia que se disipa en el regulador usando un transformador de 7 V y otro de 12 V.
Para el transformador de 7 V: la Vmax de salida será 7x 1.4142= 9.9V. Descontando la
caída en los diodos del puente serán 7.9 V a la entrada del regulador. Como la salida es
de 5V la potencia disipada PD será: Solución:
Solución:
A 7 V la caída tensión en el regulador será de 7.9-5=2.9 V, la corriente es de 0.5 A, por lo
tanto:
PD=2.9×0.5=1.45W
A 12 V la caída de tensión en el regulador será de 12-5=7V, la corriente es de 0.5 A, por
lo tanto:
PD=7×0.5=3.5W
2.- Se desea diseñar una fuente de alimentación para un circuito que consume 150mA a
12 V, el rizado deberá ser inferior al 10%. Para ello se dispone de un transformador de
10V y 2.5 VA y de un rectificador en puente. Elegir el valor del condensador:
a) Calcular la corriente que es capaz de suministrar el transformador para determinar si
será suficiente. Esta corriente tendrá que ser superior a la corriente que consume el
circuito que vamos a alimentar.
P
¿=
V
2.5
¿= =250 mA
10
b) Calcular el Vmax de salida del puente rectificador teniendo en cuenta la caída de
tensión en los diodos (conducen dos a dos).

V max =10 x ( 1.4142−2 ) =12.14 V

c) Calcular el valor del condensador según la fórmula del 10%, la I es de 150mA la f es 60
Hz y el Vmax es de 12.14 V.
3 x 0.15 0.45
C= = =0.00031 F
120 x 12.14 1456.80
C=310 μF
 CONCLUSIONES Y OBSERVACIONES
Observaciones Mercado Peña Yubal

En esta práctica se pudo observar la precisión que el programa Livewire puede

brindarnos a la hora de hacer una simulación de cualquier circuito y la facilidad
con la que este funciona, sin embargo, puede que varie el resultado si se hace
físicamente, el cual esta ocasión no se pudo hacer debido a la situación actual que
vivimos, además es importante tener muy claro la realización de un circuito.
Conclusión Mercado Peña Yubal

Al final de esta práctica se pudo comprender lo importantes y necesarios que son

los reguladores de voltaje variable para diferentes experimentos realizados dentro
y fuera del laboratorio. Asimismo, es importante mencionar la viabilidad y
funcionalidad que existen en el diseño y construcción del propio regulador, pues
obtener la economía y sencillez de las diferentes partes que componen el circuito
se puede lograr con una pequeña inversión de dinero. Por un lado, es necesario
enfatizar que, en la implementación de este proyecto, también podemos aprender
la importancia y rol de los capacitores en los circuitos de manera práctica, así
como el uso necesario de diodos para proteger los circuitos integrados de estos
efectos.
Observaciones Parra Márquez Christian Ramón

En la práctica utilizamos un simulador que nos permitió analizar las fuentes cd o

de alimentación, las cuales nos ayudan a darle funcionamiento a cualquier circuito.
En este simulador podíamos encontrar distintos componentes que nos ayudaron a
armar el circuito que nosotros necesitábamos, al término de la construcción del
circuito teníamos también un componente adicional que nos graficaba el proceso
del circuito.

Conclusiones Parra Márquez Christian Ramón

Se puede concluir en esta práctica que si se pudo analizar el funcionamiento de

una fuente de alimentación cd y a su vez se entendió cómo es que funciona en un
circuito. Sin embargo, los objetivos no se pudieron cumplir en su totalidad ya que
en uno de ellos especifica la construcción física del circuito integrando la fuente cd
y en este caso solo pudimos construirlo mediante un simulador. Como se
mencionó en un inicio, se pudo entender el funcionamiento aunque tuviéramos la
deficiencia antes mencionada, lo cual no afectó a nuestros resultados.
Observaciones Moreno Luna Bogar Ba’alam
En esta práctica vimos cómo funciona una fuente variable regulada de corriente continua
de 1.2 – 33V con ayuda del programa Livewire que es un simulador que nos muestra
cómo funciona el aparato, en el cual observamos que la primera parte de una fuente de
alimentación es la transformación en donde la tensión de entrada es disminuida por lo que
en su salida es menor en donde es representada de forma senoidal, ahí es en donde
entra la siguiente etapa que es el rectificado que por medio de puentes de diodos
transformamos de corriente alterna a directa, quitando el voltaje pico inferior y solo
quedándonos con el voltaje pico superior, la siguiente etapa es la parte de filtrado donde
con ayuda de capacitores los niveles de tensión se hacen los más lineales posibles pero
aún hay rizado en la señal, para la última etapa es la de regularización donde se elimina
el rizado que había y que con ayuda de un potenciómetro regularemos la tensión deseada
para ayudarnos de ver la señal ocupamos el osciloscopio que nos ofrece el simulador.
Conclusiones Moreno Luna Bogar Ba’alam
En esta práctica concluimos que la fuente variable si funciona como en las
consideraciones teóricas ya que si se transforma de corriente alterna a corriente directa,
haciéndola lo más lineal posible, se comprobó que la corriente alterna es una onda
senoidal que recorre desde un valor pico inferior a un valor pico superior en donde al tocar
los dos cumple una vuelta, también se comprobó que la corriente directa es continua y no
hay variaciones con respecto al tiempo, también se comprobó que los capacitores
retardan la señal lo cual nos ayuda a corregir las caídas de tensión que habían. En
conclusión, es un aparato simple con el que ocupamos siempre desde la casa con el
cargador o hasta la industria en donde aparatos complejos deben ser alimentados a cierto
voltaje el cual necesitara de una fuente de alimentación que es lo mismo que una variable
solo que es fijo.
Observaciones Montero Herrera Raziel Adrián
Gracias al simulador pudimos construir adecuadamente cada una de las etapas de la
fuente de alimentación, con el objetivo de que la fuente funcionara correctamente para
observar el fenómeno propuesto. Es de resaltar la utilidad de las herramientas de
simulación en momento en los que nos es imposible trabajar de manera convencional. Se
nota la separación de las etapas que conforman el circuito y pude observar la utilidad de
cada una de ellas. Por otra parte, la realización de esta práctica me ayudo a comprender
la importancia y el efecto de los condensadores en el circuito y la utilidad de un diodo. Los
elementos gráficos fueron indispensables para el análisis de lo que sucedía.
Conclusiones Montero Herrera Raziel Adrián
Comprendí lo importante que es un regulador de voltaje, los componentes de las etapas
en las que se divide un circuito y pude repasar las propiedades de la corriente alterna y
directa. Aprecie el funcionamiento desde un resistor, los diodos, la variación del voltaje,
etc. Me entusiasma poder trabajar con estos equipos en un futuro pues se hay cosas que
no se pueden apreciar correctamente en un simulador como la variación de los leds o las
implicaciones de colocar un elemento de manera incorrecta, de momento doy por
satisfactoria esta práctica.
OBSERVACION
En esta práctica se puede ver gracias al simulador utilizado como es que el circuito se
alimenta de corriente alterna y se puede regular y transformar a una corriente directa. Se
puede ver cómo es distinta en cierta parte del circuito, dependiendo del uso que se le dé a
cada componente, como a una resistencia variable. Además, al cerrar el suich el led
prendía con más intensidad debido a un alce en la corriente que se podría apreciar en el
voltímetro y la gráfica.
-Luis Enrique Palma Marín
CONCLUSION
En esta práctica se estudia como es el funcionamiento de un transformador de corriente
alterna a directa, las fases por la cual debe pasar, gracias al simulador se puede estudiar
los componentes que pueden servir para lograr una corriente directa, la cual se puede
observar en la gráfica el cambio de las frecuencias dentro del mismo circuito. Cada
componente tiene su funcionamiento para el adecuado funcionamiento dentro del circuito.

BIBLIOGRAFÍA
CHESTER L. DAWES Tratado de Electricidad Tomo I y II
http://www.cienciasmisticas.com.ar/electronica/montajes/fuentev/index.php
http://www.electronica.com.ve/ventas/catalog/index.php
http://www.terra.es/personal2/equipos2/fas.htmhttp://perso.wanadoo.es/chyryes/
tutoriales/fuentes0.htm
