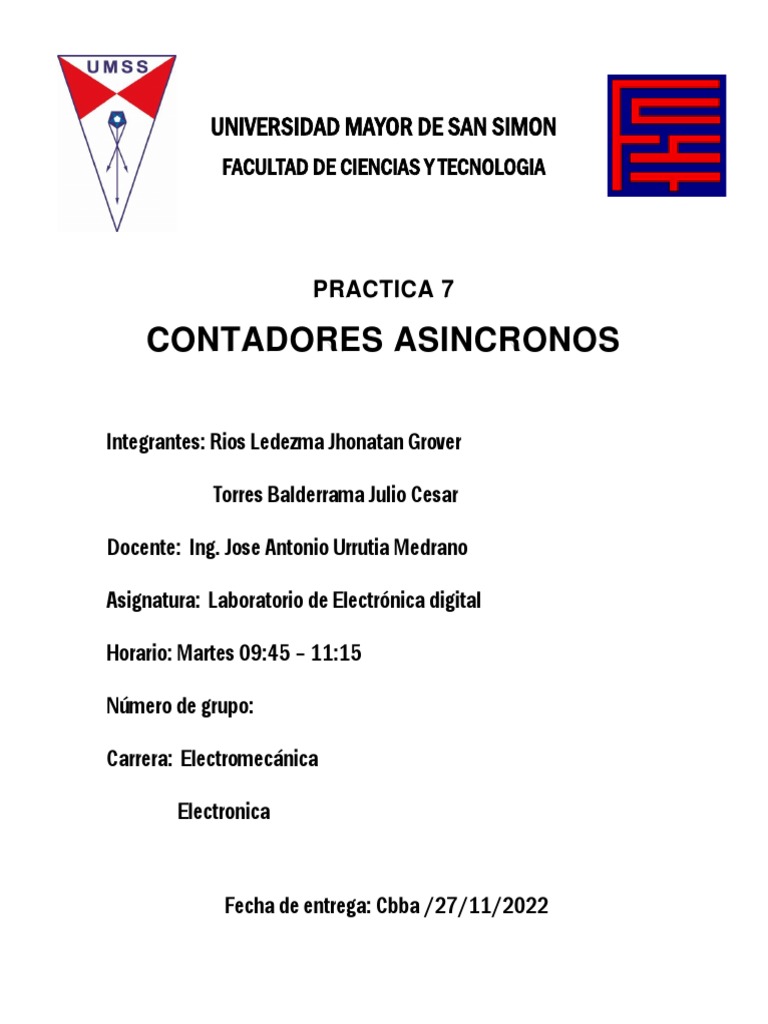

UNIVERSIDAD MAYOR DE SAN SIMON

FACULTAD DE CIENCIAS Y TECNOLOGIA

PRACTICA 7

CONTADORES ASINCRONOS

Integrantes: Rios Ledezma Jhonatan Grover

Torres Balderrama Julio Cesar

Docente: Ing. Jose Antonio Urrutia Medrano

Asignatura: Laboratorio de Electrónica digital

Horario: Martes 09:45 – 11:15

Número de grupo:

Carrera: Electromecánica

Electronica

Fecha de entrega: Cbba /27/11/2022

 CONTADORES ASINCRONOS
OBJETIVOS:
En esta práctica aplicará los contadores asíncronos en un ejercicio práctico.
Además, describirá las características principales de estos contadores y su forma
de funcionamiento.
MARCO TEORICO:
Son dispositivos contadores que tienen conectados los flip-flops en forma asíncrona,
es decir, que no, tienen conectadas las entradas de reloj (CLK) en paralelo, sino que
tiene que esperar que el primer flip-flop, al activarse por el pulso conmute generando
una salida, la cual active o coloque en modo de conmutación al siguiente flip-flop, el
cual con el siguiente pulso conmuta activando al siguiente y así sucesivamente. El
modo de conmutación en los flip-flops e consigue colocándolas entradas J y K en
ALTA (1 lógico).
CALCULOS:
PARA EL TEMPORIZADOR
DATOS 1 1
𝑇= 𝑇= 𝑇 = 1 [𝑠]
F= 1 [Hz] 𝐹 1

C= 100 [uF] 𝑡ℎ = 0.6 ∗ 𝑇 𝑡ℎ = 0.6 ∗ 1 𝑡ℎ = 0.6 [𝑠]

𝑡𝐿 = 0.4 ∗ 𝑇 𝑡𝐿 = 0.4 ∗ 1 𝑡𝐿 = 0.4 [𝑠]

𝑡𝐿 0.4
𝑅𝐵 = 𝑅𝐵 = 𝑅𝐵 = 5.772 [𝑘Ω]
0.693 ∗ 𝐶 0.693 ∗ 100𝑢
𝑡ℎ 0.6 𝑅𝐴 = 2.886 [𝑘Ω]
𝑅𝐴 = − 𝑅𝐵 𝑅𝐴 = − 𝑅𝐵
0.693 ∗ 𝐶 0.693 ∗ 100𝑢

resistencia comercial
𝑅𝐴 = 2.7 𝑘Ω 𝑅𝐵 = 5.6 𝑘Ω

Para el Ejercicio 7.1. Luces de Control de Tráfico (Semáforo)

Construya un circuito que controle un semáforo automático, como el que se muestra en la
figura 7.1. La secuencia de control se muestra en la figura 7.2, donde cada división de
tiempo representa 1 segundo. Nótese que la luz roja del semáforo peatonal SP debe dar
por lo menos cuatro parpadeos o pulsos antes de permanecer encendida.
Numero de F. F= # de estados – 1 24 = 16 𝑒𝑠𝑡𝑎𝑑𝑜𝑠
Numero de F. F= 14 → 4 Bits Numero de F. F = 4
TABLAS SEMAFORO AUTOMOVILES
N° A B C D ROJO AMARILLO VERDE
0 0 0 0 0 0 0 1
1 0 0 0 1 0 0 1
2 0 0 1 0 0 0 1
3 0 0 1 1 0 0 1
4 0 1 0 0 0 0 1
5 0 1 0 1 0 0 1
6 0 1 1 0 0 1 0
7 0 1 1 1 0 1 0
8 1 0 0 0 1 0 0
9 1 0 0 1 1 0 0
10 1 0 1 0 1 0 0
11 1 0 1 1 1 0 0
12 1 1 0 0 1 0 0
13 1 1 0 1 1 0 0
14 1 1 1 0 1 0 0
15 1 1 1 1 1 0 0
 MAPAS DE K ROJO MAPAS DE K AMARILLO
AB/CD 0 0 0 1 1 1 1 0 AB/CD 0 0 0 1 1 1 1 0
0 0 0 0 0 0 0 0 0 0 0 0
0 1 0 0 0 0 0 1 0 0 1 1
1 1 1 1 1 1 1 1 0 0 0 0
1 0 1 1 1 1 1 0 0 0 0 0

MAPAS DE K VERDE 𝑿𝟏 = 𝑨
AB/CD 0 0 0 1 1 1 1 0
0 0 1 1 1 1 ̅ 𝑩𝑪
𝑿𝟐 = 𝑨
0 1 1 1 0 0
̅𝑩
𝑿𝟎 = 𝑨 ̅ +𝑨
̅
1 1 0 0 0 0
1 0 0 0 0 0

TABLAS SEMAFORO PEATONES

N° A B C D VERDE ROJO
0 0 0 0 0 0 1
1 0 0 0 1 0 1
2 0 0 1 0 0 1
3 0 0 1 1 0 1
4 0 1 0 0 0 1
5 0 1 0 1 0 1
6 0 1 1 0 0 1
7 0 1 1 1 0 1
8 1 0 0 0 1 0
9 1 0 0 1 1 0
10 1 0 1 0 1 0
11 1 0 1 1 1 0
12 1 1 0 0 0 1
13 1 1 0 1 0 0
14 1 1 1 0 0 1
15 1 1 1 1 0 0

MAPAS DE K VERDE MAPAS DE K ROJO

AB/CD 0 0 0 1 1 1 1 0 AB/CD 0 0 0 1 1 1 1 0
0 0 0 0 0 0 0 0 1 1 1 1
0 1 0 0 0 0 0 1 1 1 1 1
1 1 0 0 0 0 1 1 1 0 0 1
1 0 1 1 1 1 1 0 0 0 0 0

̅
𝑿𝟏 = 𝑨𝑩
̅ + 𝑩𝑫
𝑿𝟐 = 𝑨 ̅
SIMULACIONES:
Simulación a partir de las funciones implantadas:
LAYOUT:
Para realizar el Diagrama de conexionado del circuito en protoboard se utilizó el
programa VIRTUAL BREADBOARD
CIRCUITO ARMADO:
CUESTIONARIO
¿Cuántos tipos de flip flops conoce?
Tenemos conocimiento de los siguientes Flip Flops:

¿Cuál es la principal diferencia entre los displays de ánodo y cátodo común?

Cátodo Común:
El punto circuital en común para todos los Led es el Cátodo (Gnd)
Ánodo común
El punto de referencia es Vcc (5 volt)
6.3. ¿Qué son los circuitos secuenciales?¿cuál es la diferencia con los
circuitos combinacionales?
Un circuito secuencial es el circuito donde su salida actual depende de la entrada
actual y del estado actual del circuito
La diferencia principal entre los circuitos combinacionales y secuenciales es que la
salida de los circuitos combinacionales depende de la entrada actual, mientras que la
salida de los circuitos secuenciales depende de la entrada presente y de las salidas
pasadas.
6.4. ¿Cuales son las entradas asíncronas en los flip flops?

PRESET Y CLR son entradas asincronas

6.5. ¿Qué significado tiene el termino síncrono en los contadores síncronos?
Significa que la salida cambia de estado únicamente en un instante específico de
una entrada de disparo (reloj), es decir, los cambios en la salida se producen
sincronizadamente con el reloj
CONCLUSIONES
En esta practica vimos el funcionamiento de los contadores asincronos que a
diferencia de los sincronos el circuito fue mas simple
Para ver su funcionamiento realizamos un semaforo apartir de flip flops y
compuertas logicas donde se tuvo algunos problemas en la parte del circuito ya que
no se pudo obtener la secuencia de luces que se esperaba pero por otra parte en la
simulacion si se puede apreciar la secuancia esperada
