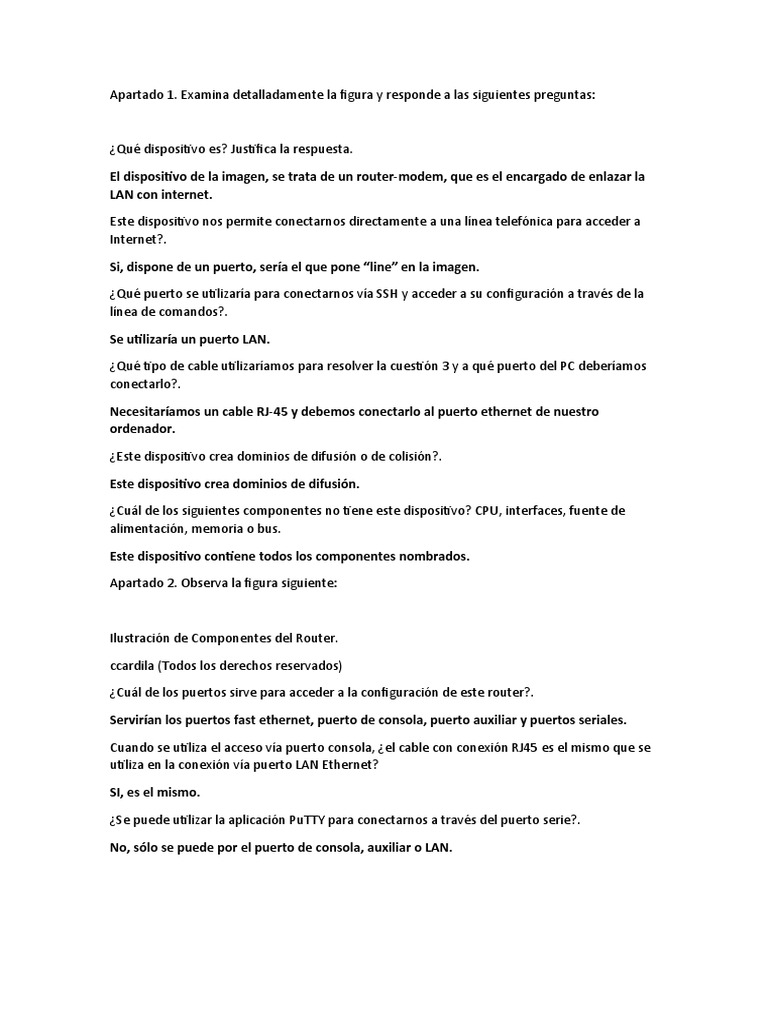

Apartado 1.

Examina detalladamente la figura y responde a las siguientes preguntas:

¿Qué dispositivo es? Justifica la respuesta.

El dispositivo de la imagen, se trata de un router-modem, que es el encargado de enlazar la

LAN con internet.

Este dispositivo nos permite conectarnos directamente a una línea telefónica para acceder a
Internet?.

Si, dispone de un puerto, sería el que pone “line” en la imagen.

¿Qué puerto se utilizaría para conectarnos vía SSH y acceder a su configuración a través de la
línea de comandos?.

Se utilizaría un puerto LAN.

¿Qué tipo de cable utilizaríamos para resolver la cuestión 3 y a qué puerto del PC deberíamos
conectarlo?.

Necesitaríamos un cable RJ-45 y debemos conectarlo al puerto ethernet de nuestro

ordenador.

¿Este dispositivo crea dominios de difusión o de colisión?.

Este dispositivo crea dominios de difusión.

¿Cuál de los siguientes componentes no tiene este dispositivo? CPU, interfaces, fuente de
alimentación, memoria o bus.

Este dispositivo contiene todos los componentes nombrados.

Apartado 2. Observa la figura siguiente:

Ilustración de Componentes del Router.

ccardila (Todos los derechos reservados)

¿Cuál de los puertos sirve para acceder a la configuración de este router?.

Servirían los puertos fast ethernet, puerto de consola, puerto auxiliar y puertos seriales.

Cuando se utiliza el acceso vía puerto consola, ¿el cable con conexión RJ45 es el mismo que se
utiliza en la conexión vía puerto LAN Ethernet?

SI, es el mismo.

¿Se puede utilizar la aplicación PuTTY para conectarnos a través del puerto serie?.

No, sólo se puede por el puerto de consola, auxiliar o LAN.

¿Cuáles son los parámetros básicos para poder acceder a la configuración de un router vía
web?.

Para acceder a la configuración de un router vía web, es necesario conectar nuestro

ordenador con el router, conocer la ip del router e introducirla en el navegador, nos pedirá
un usuario y contraseña que debemos conocer.

Apartado 3. Nos hemos conectado a un router vía SSH a través de la línea de comandos y el
aspecto de la misma es el siguiente:

Router>

Escribe los comandos que necesitamos teclear en el orden adecuado para:

1.Entrar en modo configuración global.

2.Obtener los comandos disponibles en ese momento.

3.Mostrar todas las interfaces del router.

4.Acceder al modo de configuración específico de la interfaz Ethernet número 5.

5.Establecer el modo “up” en la interfaz Ethernet número 1.

6.Establecer una ruta estática desde la interfaz número 2 a la red 10.0.0.0 utilizando la puerta
192.168.1.10.

7.Solucionar el problema que se puede dar si en el ejercicio 16 no supiéramos el destino del

paquete.

8.Conseguir denegar el tráfico entrante a la red 192.168.1.0 a través de la interface 1 Ethernet.

1. El primer comando sería “enable”, para acceder a la configuración global sería

“config terminal”.
2. Se accede con “?” dentro de config terminal.
3. Para mostrar las interfaces es con el comando “show ip interface brief”.
4. Para acceder a la configuración de la interfaz nº 5 es con “interface ethernet 5”.
5. Primero comando “interface ethernet 1” y luego comando “no shutdown”.
6. Comando iproute 10.0.0.0 255.0.0.0 192.168.1.10
7.
8.
Apartado 4. Observa la figura siguiente:

¿Qué representa esta captura de pantalla?.

Esa captura de pantalla representa la configuración de una dirección IP dentro de una zona
DMZ

Si no se selecciona la opción “Responder a Ping por el puerto WAN” ¿Se está quitando al
equipo de la zona DMZ?.

No, seguirá estando en la zona y seguirá siendo accesible, pero no responderá a ping.
