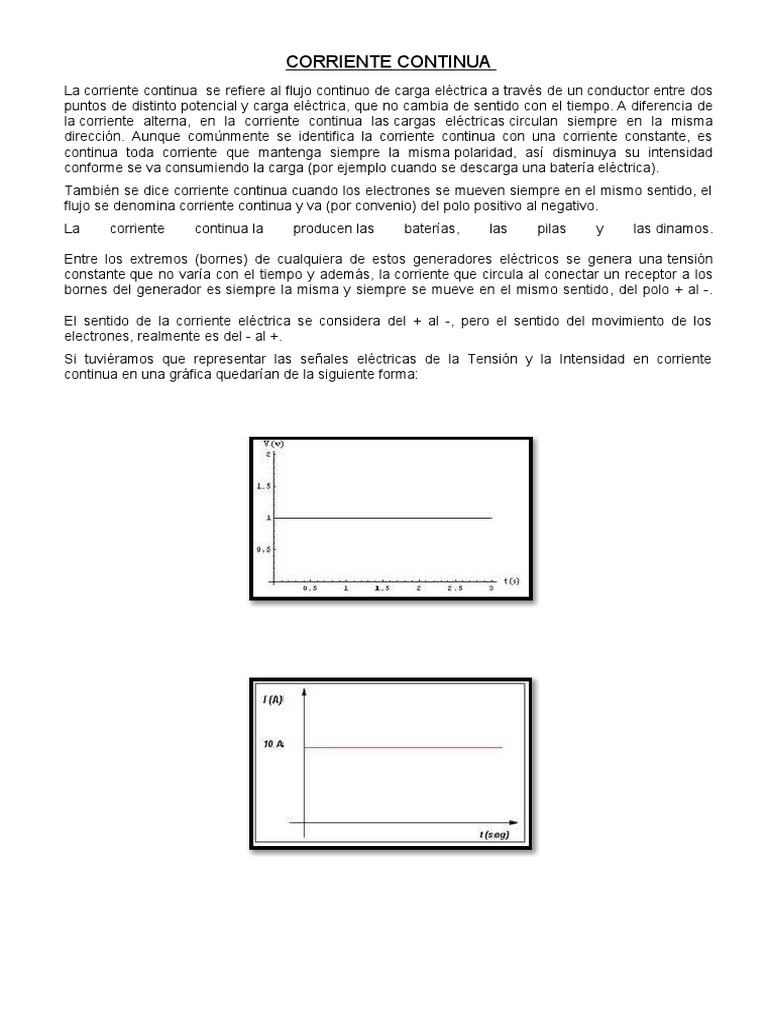

CORRIENTE CONTINUA

La corriente continua  se refiere al flujo continuo de carga eléctrica a través de un conductor entre dos
puntos de distinto potencial y carga eléctrica, que no cambia de sentido con el tiempo. A diferencia de
la corriente alterna, en la corriente continua las cargas eléctricas circulan siempre en la misma
dirección. Aunque comúnmente se identifica la corriente continua con una corriente constante, es
continua toda corriente que mantenga siempre la misma polaridad, así disminuya su intensidad
conforme se va consumiendo la carga (por ejemplo cuando se descarga una batería eléctrica).
También se dice corriente continua cuando los electrones se mueven siempre en el mismo sentido, el
flujo se denomina corriente continua y va (por convenio) del polo positivo al negativo.
La corriente continua la producen las baterías, las pilas y las dinamos.

Entre los extremos (bornes) de cualquiera de estos generadores eléctricos se genera una tensión
constante que no varía con el tiempo y además, la corriente que circula al conectar un receptor a los
bornes del generador es siempre la misma y siempre se mueve en el mismo sentido, del polo + al -.

El sentido de la corriente eléctrica se considera del + al -, pero el sentido del movimiento de los
electrones, realmente es del - al +.
Si tuviéramos que representar las señales eléctricas de la Tensión y la Intensidad en corriente
continua en una gráfica quedarían de la siguiente forma:
 LEY DE OHM
El físico alemán Georg Simón Ohm (1789-1854) comprobó experimentalmente que las magnitudes
eléctricas fundamentales tensión, intensidad y resistencia están relacionadas matemáticamente, de
forma que si conocemos dos de ellas podemos determinar con facilidad la tercera. Esta relación
matemática se conoce con el nombre de ley de ohm.
Ya se ha visto que, si se establece una diferencia de potencial entre los extremos de un conductor, se
produce inmediatamente una corriente eléctrica a través de ti.
El valor de la intensidad de la corriente eléctrica, depende de la resistencia que le ofrece el conductor
de forma que si se mantiene la tensión a mayor resistencia obtenemos menor intensidad y menor
resistencia mayor intensidad. De aquí se deduce que la relación entre la intensidad y la resistencia es
inversamente proporcional.
Si ahora hacemos la misma experiencia, pero manteniendo fija la resistencia y modificación la tensión
entonces se obtiene que a mayor tensión mayor intensidad y menor tensión menor intensidad es decir
en este caso la relación entre la intensidad y tensión es directamente proporcional.
De todo esto se deduce que la intensidad de corriente que circula por un conductor en un circuito
cerrado es directamente proporcional a la tensión aplicada e inversamente proporcional a la
resistencia del conductor.
Ley de Ohm V = I x R , la tensión es igual a la intensidad por la resistencia.

Esta fórmula despejando nos puede servir para calcular la intensidad o la resistencia, solo tendremos
que despejar de la fórmula anterior lo que nos pidan.

Las fórmulas despejando serían:

Intensidad: I = V / R
Resistencia: R = V / I

En todos los problemas las unidades de la tensión se ponen en voltios (V), la de la intensidad en
Amperios (A) y la de la resistencia en Ohmios (Ω).
 Código de Colores Para Resistencias
Para identificar el valor de la resistencia de baja o mediana potencia se utiliza el código de colores
normalizado por el CEI, el cual vino de presentado por 4 o 5 bandas de colores (según su precisión)
colocará alrededor del cuerpo cilíndrico. Las 2 primeras bandas de colores o las 3 primeras en los
sectores de precisión de 5 bandas, representan las cifras significativas de su valor. La siguiente banda
representa el factor multiplicador número de ceros que se añaden a los 2 o 3 primeras cifras y en la
última banda indica la tolerancia de la resistencia nominal en tanto por ciento dicho tolerancia expresa
el margen de variación dentro del cual se encuentra el valor real de la resistencia. Algunos receptores
Llévame la banda de factor multiplicador el color oro o color plata con lo que se pueden llamar en
estos casos Factory visor ya que representan la coma decimal del valor del resistivos.

El Valor real de una resistencia lo podemos averiguar mediante el polímetro, aparato de medidas
eléctricas, incluida el valor de la resistencia eléctrica.

Estas resistencias son muy usadas en electrónica, pero también las hay más grandes que se usan en
radiadores eléctricos, frigoríficos, etc.
 CIRCUITO EN SERIE
Se llama circuito en serie a un tipo de circuito eléctrico provisto de un único camino para la corriente
que debe alcanzar a todos los jóvenes o terminales conectados en la red de manera sucesiva es decir
uno detrás de otro conectando sus puntos de salida con el de entrada del siguiente.

Circuito en serie suministran a los terminales las mismas cantidades de corriente en la misma idéntica
intensidad y provee al circuito de una resistencia equivalente igual a la suma de la resistencia de cada
terminal conectado, pero siempre más alta que la mayor de ella esto significa que a medida que
añadimos terminales la resistencia incrementa

CIRCUITO EN PARALELO
En un circuito paralelo hay más de un uso (bombilla, por ejemplo) están conectada por muchos
caminos esto significa que la electricidad electrónica puede viajar desde un extremo de la batería a
través de muchas ramas hasta el otro extremo de la batería.

La gran ventaja de los circuitos en paralelo e es a la independencia de cada estación de la red cuya
posible falla no alteraría en absoluto la diferencia de potencial que hay entre los extremos de circuito
esta es tu principal diferencia de uso como los escritos en serie.
 CIRCUITO EN MIXTO
Un circuito mixto cuando se combinan elementos en serie y paralelo usualmente suele ser un
elemento activo un generador o batería conectado con varios elementos pasivos puede ser
resistencias capacitores o inductores.
En general el circuito mixto tiene una fuente de alimentación conectada en serie con un interruptor que
energiza todo el sistema por igual después de este alimentado generalmente hay varios circuitos
secundarios cuya configuración varía de acuerdo con la estructuración de los receptores circuitos en
serie paralelo sin un patrón específico.

LA RESISTENCIAS ESPECIALES
Las resistencias especiales son resistencias que actúan como sensores analógicos de algún factor o
agente como puede ser temperatura, luz, voltaje, etc.
Estos agentes provocan una variación del valor óhmico de la resistencia al variar la magnitud del agente
que está controlando esta resistencia.
Estas resistencias están formadas por materiales que varían su valor óhmico cuando los agentes o factores
que están controlando varían, pero esta variación de los valores óhmicos de esta resistencia no es lineal
respecto de la variación del valor de los agentes que está midiendo.

Los tipos de resistencias variables especiales más utilizadas se detallan a continuación:

 Resistencias variables con la temperatura (NTC – PTC)

 Resistencias variables con la luz (LDR)
 Potenciometro
 TERMISTOR

Son resistencias que varían su valor en función de la temperatura que alcanzan.

Hay dos tipos: la NTC y la PTC.

NTC : Aumenta el valor de su resistencia al disminuir la temperatura (negativo).

PTC: Aumenta el valor de su resistencia al aumentar la temperatura (positivo).

Los símbolos son:

 POTENCIOMETRO O RESISTENCIA VARIABLE

Son resistencias variables mecánicamente (manualmente).

Los valores de la resistencia del potenciómetro varían desde 0Ω, el valor mínimo y un máximo, que
depende del potenciómetro.

Los potenciómetros tienen 3 terminales.

OJO La conexión de los terminales exteriores (los extremos) hace que funcione como una resistencia
fija con un valor igual al máximo que puede alcanzar el potenciómetro.

El terminal del medio con el de un extremo hace que funcione como variable al hacer girar una
pequeña ruleta.
Aquí vemos 2 tipos diferentes, pero que funcionan de la misma forma:

Cualquier símbolo electrónico que tenga una flecha cruzándole significa que es variable.

En este caso, una resistencia variable o potenciómetro sería:

 LDR

Una LDR o resistencia dependiente de la luz también conocida como fotorresistencia, fotocélula, o
fotoconductor, es un tipo de resistencia cuya resistencia varía dependiendo de la cantidad de luz que
cae sobre su superficie. Cuando la luz cae sobre la resistencia, entonces la resistencia cambia. Por lo
tanto, son dispositivos sensibles a la luz.
Una LDR es una resistencia que varía su valor en función de la luz que incide sobre ella.

Así de fácil.

También se llama fotocélula o resistencia LDR.

Cuando hay luz sobre la LDR su resistencia disminuye, cuanto menos luz tenga la LDR mayor será su
resistencia.

Los valores de las resistencias con la luz depende del tipo de la LDR.

Aquí vemos la típica LDR que se usa en los talleres de tecnología.

En esta LDR cuando hay luz prácticamente no tiene resistencia.

Y el símbolo de la LDR para los circuitos es el siguiente:

Ves que es el mismo que el de la resistencia pero le añadimos las rayitas de la luz que incide sobre
ella.
Se utiliza para circuitos electrónicos en los que el valor de salida depende de la luz que tenga el
ambiente.

INSTRUMENTO
EL MULTIMETRO:
Un multímetro, a veces también denominado polímetro o tester, es un instrumento de medida que
ofrece la posibilidad de medir distintos parámetros eléctricos y magnitudes en el mismo aparato. Las
más comunes son las de voltímetro, amperímetro y óhmetro.

Como se mide:
En voltaje:
La medición de voltaje se realiza en paralelo, así que sólo es necesario colocar la punta positiva del
multímetro (roja) con el punto positivo a medir, también hay que colocar la punta negativa (negro) con
el punto negativo a medir.
En corriente: lo primero que hay que recordar, es que la corriente NO se mide de la misma manera
que el voltaje. La corriente se mide en serie.

En resistencia: La medición de resistencia pareciera una de las más sencillas, pero hay varias
consideraciones a tomar en cuenta. Para medir con un multímetro, sólo se colocan las puntas en cada
terminal de nuestra resistencia que queremos medir, sin importar el color. Las puntas se colocan en el
multímetro en el mismo lugar que para medir voltaje y se selecciona la función con la letra griega
omega mayúscula Ω.
PRACTICAS:
Resistencias, códigos de colores y su tolerancia:
1. R= 30Ω
Naranja= 3 negro= 0 tolerancia= 5%
30 x 5
T= =1,5 Ω
100
2. R= 47Ω

Amarillo= 4 violeta= 7 tolerancia= 5%

47 x 5
T= =2,35 Ω
100

3. R= 56 Ω

Verde= 5 azul= 6 tolerancia= 5%

56 x 5
T= =2,8 Ω
100

4. R= 37 Ω

Naranja= 3 violeta=7 tolerancia= 5%

37 x 5
T= =1,85 Ω
100

5. R= 25 Ω

Rojo= 2 verde=5 tolerancia= 5%

25 x 5
T= =1,25 Ω
100

6. R= 1200 Ω

Marron= 1 rojo= 2 rojo= x100 tolerancia= 5%

1200 x 5
T= =60 Ω
100

7. R= 847 Ω

Gris= 8 Ω amarillo= 4 violeta= 7 tolerancia= 5%

 847 x 5
T= =42,35 Ω
100

8. R= 960 Ω

Blanco= 9 azul= 6 marron= x10 tolerancia= 5%

960 x 5
T= =48 Ω
100
9. R= 654 Ω

Azul= 6 verde= 5 amarillo= 4 tolerancia= 5%

654 x 5
T= =32,7 Ω
100

10. R= 1440 Ω

Marron= 1 amarillo= 4 amarillo= 4 marrón= x10 tolerancia= 5%

1440 x 5
T= =72 Ω
100

Diseñar un circuito SERIE con 5 resistencia mínimo, que no supere cada una 250mW:

Resistencia Resistencia Potencia Tensión Intensidad Tensión Intensidad Potencia

calculada real calculada calculada medida medida medida
30 Ω 33Ω 120mW 1,89v 0,063 A 2,04v 60,1mA 122mW
43,6 Ω 47Ω 170mW 2,74v 0,063 A 2,86v 60,1mA 171mW
55,4 Ω 56Ω 220mW 3,55v 0,063 A 3,35v 60,1mA 201mW
37,8 Ω 39Ω 152mW 2,41v 0,063 A 2,44v 60,1mA 146mW
25,2 Ω 27Ω 100mW 1,61v 0,063 A 1,64v 60,1mA 98mW

Diseñar un circuito PARALELO con 5 resistencia mínimo, que no supere cada una 250mW:
Resistenci Resistenci Potenci Tensión Intensida Tensió Intensida Potenci
a a real a calculad d n d medida a
calculada a calculad medid medida
a a
1200 Ω 1500 Ω 120mW 12v 0,01 A 12,20v 8,2mA 100mW
847 Ω 1200 Ω 170mW 12v 0,014 A 12,20v 10,2mA 124mW
654 Ω 680 Ω 220mW 12v 0,018 A 12,21v 18mA 219mW
960 Ω 1000 Ω 150mW 12v 0,0125 A 12,20v 12,4mA 151mW
1440 Ω 1800 Ω 100mW 12v 0,008 A 12,21v 6.8mA 82mW
Diseñar un circuito MIXTO con 5 resistencia mínimo, que no supere cada una 250mW:

Resistencia Resistencia Potencia Tensión Intensidad Tensió Intensidad Potencia

calculada real calculada calculada n medida medida
medida
30 Ω 33 Ω 120mW 1,89v 0,063 A 1,93v 57,4mA 110mW
42 Ω 46 Ω 170mW 2,64v 0,063 A 2,69v 57,4mA 154mW
55 Ω 56 Ω 220mW 3,46v 0,063 A 3,27v 57,4mA 187mW
107 Ω 120 Ω 150mW 4,01v 0,037 A 4,14v 34mA 140mW
160 Ω 180 Ω 100mW 4,01v 0,025 A 4,14v 27mA 111mW

Montaje de circuito con POTENCIOMETRO que encienda y apague un led:

Intensidad apagado Intensidad medio Intensidad maxima voltaje

0A 0,03mA 13,54mA 9,12v
Montaje de circuito con POTENCIOMETRO que encienda y apague un led con una LDR:

Intensidad Intensidad de Intensidad de Voltaje de VoltajeLED

total led LDR LDR
LED ON 0,12mA 0,15mA 0,1mA 1,86v 1,78v
LED OFF 0, 12mA 0,5mA 0,9mA 1,74v 1,69v

Montaje de circuito con POTENCIOMETRO que encienda y apague un led con una NTC:
 Intensidad Tª ambiente Intensidad en calor Voltaje
2mA 42,5mA 2,5

Montaje de circuito con POTENCIOMETRO que encienda y apague un led con PTC:

Intensidad de Tª en ambiente Intensidad en frio Voltaje

0,65mA 0,55mA 9,13v

CORRIENTE ALTERNA
Se denomina corriente alterna (CA o AC, por sus siglas en inglés de Alternating current) a la corriente
eléctrica en la que la magnitud y el sentido varían cíclicamente.12
La forma de oscilación de la corriente alterna más comúnmente utilizada es la oscilación senoidal1con
la que se consigue una transmisión más eficiente de la energía, a tal punto que al hablar de corriente
alterna se sobrentiende que se refiere a la corriente alterna senoidal.
Sin embargo, en ciertas aplicaciones se utilizan otras formas de oscilación periódicas, tales como la
triangular o la rectangular.
Utilizada genéricamente, la corriente alterna se refiere a la forma en la cual la electricidad llega a los
hogares y a las industrias. Sin embargo, las señales de audio y de radio transmitidas por los cables
eléctricos, son también ejemplos de corriente alterna. En estos usos, el fin más importante suele ser la
transmisión y recuperación de la información codificada (o modulada) sobre la señal de la corriente
alterna.
Dentro de las señales alternas podemos distinguir dos grupos:
• Señales no periódicas: son aquellas que no se repiten a lo largo del tiempo con un determinado
patrón

• Señales periódicas: son aquellas en las que

un pequeño intervalo de señal, denominado periodo, se va repitiendo a lo largo del tiempo.

La ley de Ohm en corriente alterna:

En los circuitos de corriente alterna se aplican las mismas leyes de análisis que hemos visto para el
caso de la corriente continua.
Así, al igual que ocurría entonces, una de las leyes fundamentales es la ley de Ohm, que relaciona la
tensión (V), la intensidad (I) y, en este caso, la impedancia (Z), de tal forma que podemos expresar sus
correspondencias de la siguiente manera:
Hay que recordar, a la hora de manejar la ley de Ohm en corriente alterna, que, como hemos visto
antes, tanto las tensiones y las corrientes como las impedancias son vectores, por lo que debemos
tener esto en cuenta a la hora de efectuar los cálculos.
Una vez que hemos visto los parámetros sobre la gráfica, vamos a definir las magnitudes que
debemos considerar a la hora de trabajar con señales alternas.

• Frecuencia: se define como el número de veces por segundo que se repite el intervalo mínimo de la
señal o periodo. Se calcula como la inversa del periodo, y su unidad de medida es el hercio (Hz).

• Valor de pico (A0): representa la amplitud máxima de la señal. Aparecerá en las fórmulas como valor
máximo (V0 si es una tensión o I0 si es una intensidad).

• Valor eficaz: se calcula dividiendo el valor máximo entre

Pulsación angular: se calcula mediante esta fórmula:

• Valor instantáneo: es el valor que puede tomar la señal en cualquier instante de tiempo. Se calcula
sustituyendo el valor de tiempo deseado en la fórmula de la señal en función del tiempo.
• Ecuación de una señal senoidal en función del tiempo: según la forma de onda (es decir, según
sea la función seno o coseno) podemos tener las siguientes expresiones:

Donde A0 es el valor máximo de la señal, es la pulsación angular y φ representa el desfase de la señal


Un condensador es un dispositivo formado por dos o más placas o laminas conductoras, denominada
armaduras, las cuales están separadas por un dieléctrico (material aislante). El condensador es un
componente pasivo electrónico, que está especialmente diseñado para almacenar carga eléctrica en
una superficie reducida.
Debido al dieléctrico, podemos aproximar las placas sin que salten las cargas de una a otra, a los que
producirá la perforación del dieléctrico y la inutilización de condensador. Además, su presencia
aumenta su capacidad, como comprobó Michael Faraday en los estudios que realizo con los
condensadores. El material empleado como dieléctrico puede ser el aire o un buen aislante como la
mica, el papel, la porcelana, el vidrio, la baquelita, el poliéster, etc.
Cuando un condensador se le aplica tensión continua VAB (diferencia de potencial entre sus placas A
y B), este adquiere una determinada carga (Ǫ) en ambas placas, pero de signo contrario. Cuando se
desconecta el generador de tensión continua el condensador sigue cargado. Si la tensión VAB cambia,
también lo hace la cantidad de carga adquirida y su cociente siempre da una magnitud constante
denominada capacidad (c).

Ǫ(Columbios)
C ( Faradios )=
VAB (Voltios)
La unidad de capacidad en el sistema internacional se denomina faradio, en honor a Michael Faraday.
Un condensador de 1 faradio almacena una carga de 1 culombio cuando se le aplica una diferencia de
potencial entre sus placas de 1 voltio. Como el faradio es una unidad muy grande para los valores
manejados en los condensadores comerciales se utilizan submúltiplos:

mF ( milifaradio ) =10−3 Faradios

−6
µF ( microfaradio ) =10 Faradios

nF ( nanofaradio )=10−9 Faradios

−12
pF ( picofaradio )=10 Faradios

TIPOS DE CONDENSADORES
Los condensadores se pueden clasificar en fijos y variables, según pueda cambiarse o no su capacidad
mediante algún procedimiento mecánico.

CONDENSADORES FIJOS(SEGÚN EL TIPO DE DIELECTRICO)

Papel(impregnado o metalizado)
Mica
NO POLARIZADOS Vidrio(cristal)
Poliestireno(styroflex)
Plástico(termoestable)
Poliéster
Poliéster metalizado
Folio metalizado
POLARIZADOS Electrolíticos Aluminio(axiales y radiales)
Tántalo
 CONDENSADORES VARIABLES AJUSTABLES Y NO LINEALES
Por variación de su superficie
Por variación de la distancia entre placas
VARIABLES Por naturaleza del dieléctrico
Por el número de placas en el mismo eje
(Tipo especial condensador en tándem)
Condensadores de mica(trimmer)
AJUSTABLE DE TIPO AUXILIAR Condensadores de aire
Condensadores cerámicos
Condensadores controlados por tensión
NO LINEALES o varactores
Condensadores controlados por
temperatura

La simbología es la siguiente:

Bobinas
Son componentes pasivos de dos terminales que generan un flujo magnético cuando se hace circular
por ellas una corriente eléctrica. Se fabrican arrollando un hilo conductor sobre un núcleo de material
ferromagnético o al aire. Su unidad de medida es el Henrio (H).
Debido a su capacidad para generar un flujo magnético con el que se posibilita que la corriente
eléctrica circule, este dispositivo es muy útil. También se puede oponer a los cambios en la corriente
eléctrica, por ende, las fluctuaciones de corriente se pueden controlar y evitar que un cambio brusco
en la intensidad de la corriente ocasione un daño o desperfecto. Asimismo, son múltiples sus
aplicaciones en la electrónica y en la industria automotriz.
Principalmente existen 2 tipos de bobinas, las bobinas fijas y las bobinas variables.
Bobinas Fijas
Como su nombre lo indica, este tipo de bobina su valor es fijo y dentro de este grupo podemos
encontrar bobinas con núcleo de aire y núcleo sólido.
Núcleo de aire

El conductor se arrolla sobre un soporte hueco y posteriormente se retira este quedando con un
aspecto parecido al de un muelle. Este tipo de bobinas tienen baja incubación y se utilizan
para señales de alta frecuencia como, por ejemplo, circuitos de radio, tv, transmisores.
Núcleo sólido
Dentro de este grupo podemos encontrar diferentes tipos de núcleos, ya sea hierro y ferrita.
 Núcleo de Hierro: Se está utilizando mucho actualmente en electrónica, ya que con él se
pueden fabricar bobinas de alta inductancia y pequeño tamaño, lo mismo que bobinas para
trabajar en circuitos de alta frecuencia.
La ferrita es un compuesto formado con polvo de óxido de hierro mezclado con otros
componentes y revestido con material aislante, el cual se aglutina y comprime hasta quedar en
forma sólida.
Los núcleos de ferrita se fabrican en forma de varilla, en “E”, en dos medias “Es” o en forma de
toroide.
Las bobinas con núcleo de ferrita se utilizan en diversas aplicaciones como bobinas de antena
en radios, como choques o filtros de alta frecuencia en circuitos sintonizados o fuentes de
poder.
 Bobinas Toroidales: Tienen una forma geométrica especial para su núcleo fabricado de
ferrita y debido a esa forma presentan una gran eficiencia. Actualmente se utilizan con mucha
frecuencia en circuitos de filtro y en todo tipo de transformadores.
Bobinas variables

Las inductancias variables se requieren para ciertas aplicaciones especiales y están provistas de un
sistema por el cual se pueden cambiar sus características principales como el número de vueltas o
espiras, o la posición del núcleo.

Para comprender el funcionamiento de una bobina hay que empezar por saber que todo cable por el
que la corriente circula va a tener a su alrededor un campo magnético, en donde es funciona el sentido
de flujo del campo, el que va a establecer la ley de la mano derecha.
Como consecuencia de la elaboración de la bobina con espiras de cable, el campo magnético va a ir
circulando por el centro inductor y va a cerrar su camino por la parte externa. Una característica a
destacar de la bobina es que se opone a un cambio brusco que se dé en la corriente que va circulando
por ellas.
El resultado principal de esta condición de la bobina es que al momento de modificar la corriente que
va circulando, como es el caso de ser conectada o desconectada a una fuente de alimentación
con corriente continua, el dispositivo va a tratar de mantener la condición previa.
Usos y aplicaciones de la bobinaEstos dispositivos al ser tan ingeniosos y versátiles pueden ser
empleados para un sinfín de tareas, generalmente son utilizados en la industria automotriz y en
la industria tecnológica, aunque se los puede encontrar en varios aparatos eléctricos que usamos a
diario como, por ejemplo, la radio, la tv, transmisores, antenas y hasta en el arranque de un automóvil.

REACTANCIA INDUCTIVA
Lo primero a tener en cuenta para la comprensión de que es reactancia inductiva; debemos conocer
primero una de las leyes más famosas la Ley de Ohm. Esta ley de Georg Simón proporciona una
relación empírica; la cual describe un comportamiento la cual dependerá de factores como los
conductores de electricidad. Según esta ley, la corriente que fluye por un conductor es directamente
proporcional al voltaje a través del conductor. La ley de ohm es muy usada en varios campos y
fenómenos físicos; como en el caso del electromagnetismo. Lo mismo pasa cuando se trabaja
con inductores de AC (corriente alterna), se usa la ley de ohm, donde la resistencia es denominada
como reactancia inductiva en vez de resistencia.
Al aplicar una tensión(V) al inductor, en este se inducirá una corriente a través del propio
inductor. Pero esta corriente no es provocada instantáneamente; sino que va creciendo rápidamente a
una velocidad definida por los valores auto inducidos del mismo inductor. Pero esta corriente inducida
estará limitada; por las propiedades resistivas presentes en el devanado de la bobina del
inductor. Aquí también se aplica la Ley de Ohm. Cuando tenemos un inductor conectado al circuito de
AC (corriente alterna), el flujo de la corriente se comportará de manera muy diferente.
Por el suministro sinusoidal se produce una diferencia de fase entre el voltaje y la forma de onda de la
corriente. Cuando se usa fuente AC para la bobina del inductor, además de la inductancia de la
bobina, la corriente también debe oponerse a la frecuencia en forma de onda de la AC. Esta
resistencia opuesta generada por la corriente en el inductor mientras está conectado en un circuito de
AC se denomina resistencia inductiva.
La reactancia inductiva es la resistencia que enfrenta el flujo de corriente en el inductor cuando se
suministra voltaje de AC. Sus unidades de medición son similares a las unidades de resistencia. El
símbolo de la reactancia inductiva es (XL). La onda de corriente tiene un retraso 90 grados con
respecto al inductor de voltaje; al tener el valor para cualquiera de las cantidades, la otra se puede
calcular fácilmente. Teniendo el conocimiento de un voltaje determinado, tendremos que por medio del
desplazamiento negativo de 90 grados; por la forma de onda del voltaje se puede derivar la forma de
onda de la corriente.
 REACTANCIA CAPACITIVA

La reactancia capacitiva (XC) es la propiedad que tiene un capacitor para reducir la corriente en un
circuito de corriente alterna.
Al introducir un condensador eléctrico o capacitor en un circuito de corriente alterna, las placas se
cargan y la corriente eléctrica disminuye a cero. Por lo tanto, el capacitor se comporta como una
resistencia aparente. Pero en virtud de que está conectado a una fem alterna se observa que a
medida que la frecuencia de la corriente aumenta, el efecto de resistencia del capacitor disminuye.
Como un capacitor se diferencia de una resistencia pura por su capacidad para almacenar cargas, el
efecto que produce de reducir la corriente se le da el nombre de reactancia capacitiva (XC). El valor de
ésta en un capacitor varía de manera inversamente proporcional a la frecuencia de la corriente alterna.
Su expresión matemática es:

Donde:
Xc= reactancia capacitiva, en ohmios
f= frecuencia dada en Hz
C= capacitancia, expresada en Faradios
De igual modo se asocia el triángulo de voltajes, útil a la hora de realizar diferentes calculos.
 FRECUENCIA DE RESONANCIA
Se denomina frecuencia de resonancia a aquella frecuencia característica de un cuerpo o un sistema
que alcanza el grado máximo de oscilación.
Todo cuerpo o sistema tiene una, o varias, frecuencias características. Cuando un sistema es excitado
a una de sus frecuencias características, su vibración es la máxima posible. El aumento de vibración
se produce porque a estas frecuencias el sistema entra en resonancia.
En un sistema eléctrico, la frecuencia de resonancia es aquella a la que la función de
transferencia alcanza su máximo. Es decir, dada una entrada, se obtiene una salida máxima.
Por ejemplo, al sintonizar una emisora de radio estamos haciendo funcionar el circuito interno de la
radio a una frecuencia natural que entra en resonancia con la frecuencia de emisión de la emisora
deseada y esta última se amplifica, pero dejando el sistema estable.
La frecuencia de resonancia se obtiene cuando la impedancia capacitiva y la impedancia inductiva se
igualan.

Frecuencia de resonancia de un circuito

Es la frecuencia Wo a la cual la impedancia equivalente de un circuito es puramente real (la parte
imaginaria es nula).

- Frecuencia de resonancia para la conexión RLC serie:

Zeq(Wo) = eq En resonancia, C y L en serie pueden sustituirse por un cortocircuito, pero cae tensión
en C y L que se compensan entre sí.

- Frecuencia de resonancia para la conexión RLC paralelo:

 En resonancia, C y L en paralelo pueden sustituirse por un circuito abierto, pero pasa
corriente por C y L que se compensa.
