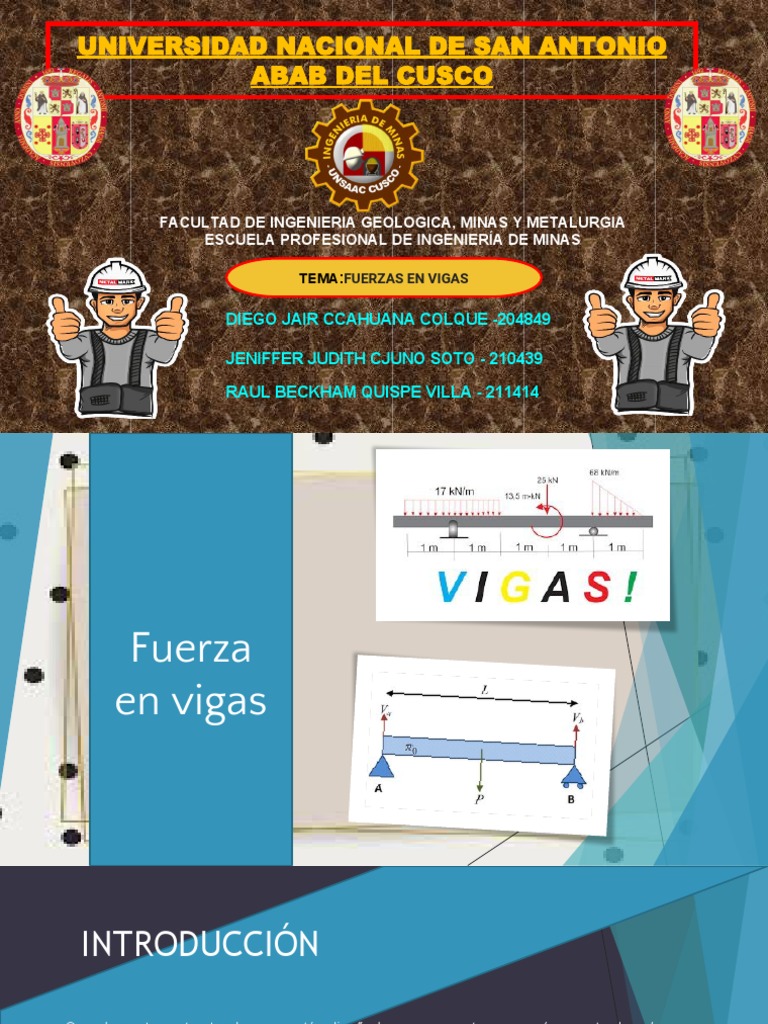

UNIVERSIDAD NACIONAL DE SAN ANTONIO

ABAB DEL CUSCO

FACULTAD DE INGENIERIA GEOLOGICA, MINAS Y METALURGIA

ESCUELA PROFESIONAL DE INGENIERÍA DE MINAS

TEMA:FUERZAS EN VIGAS

DIEGO JAIR CCAHUANA COLQUE -204849

JENIFFER JUDITH CJUNO SOTO - 210439

RAUL BECKHAM QUISPE VILLA - 211414

 Fuerza
en vigas
 INTRODUCCIÓN

► Son elementos estructurales que están diseñados para soportar cargas (concentradas y/o
distribuidas) que están aplicadas en varios puntos a lo largo del mismo. En la mayoría de
los casos, las cargas son perpendiculares al eje de la viga y sólo ocasionarán corte y
flexión sobre ésta. Cuando las cargas no forman un ángulo recto con la viga, también
producirán fuerzas axiales en ella. Las vigas son barras prismáticas rectas y largas. El
diseño de una viga para soportar de manera más efectiva las cargas aplicadas es un
procedimiento que involucra dos partes: 1) determinar las fuerzas cortantes y los
momentos flectores producidos por las cargas y 2) seleccionar la sección transversal que
resista de la mejor forma posible a las fuerzas cortantes y a los momentos flectores que se
determinaron en la primera parte. En Mecánica de Sólidos I se estudiará la primera parte
del problema de diseñar vigas, la segunda parte corresponde al estudio de Mecánica de
Sólidos II.
► Vigas: las cuales usualmente son elementos prismáticos rectos y
largos diseñados para soportar cargas aplicadas en varios puntos a
lo largo del elemento.
FUERZAS INTERNAS EN ELEMENTOS

elemento recto sujeto a la acción de dos fuerzas AB

En el caso de un elemento recto sujeto a la acción de dos fuerzas,

las fuerzas internas que ejercen entre sí las dos partes del elemento
son equivalentes a fuerzas axiales. La magnitud común F de estas
fuerzas no depende de la ubicación de la sección C y recibe el
nombre de fuerza en el elemento AB. En el caso considerado, el
elemento está en tensión y se estirará bajo la acción de fuerzas
internas. En el caso representado en la figura 7.2, el elemento está
en compresión y disminuirá su longitud bajo la acción de las fuerzas
internas.
Ahora, considere un elemento sujeto a fuerzas
múltiples
Se observa que cuando se determinan las fuerzas internas en un
elemento, se debe indicar sobre qué parte del elemento se
supone que actúan dichas fuerzas
En la figura e se bosquejan las deformaciones que ocurrirán en
el elemento AD.
Elemento sujeto a dos fuerzas que no es recto

las fuerzas internas también son equivalentes a un sistema

fuerza-par. Esto se muestra en la figura, donde el elemento
sujeto a dos fuerzas ABC ha sido cortado en D.
Diferentes cargas y apoyos

Un elemento estructural que esta diseñado para soportar cargas

que estan aplicadas en varios puntos a lo largo del mismo se
conoce como una viga. En la mayoría de los casos, las cargas son
perpendiculares al eje de la viga y solo ocasionaran corte y
flexión sobre esta. Cuando las cargas no forman un ángulo recto
con la viga, también producirá fuerzas axiales en ella.

Las vigas son barras prismáticas rectas y largas. El diseño de una

viga para soportar de manera más efectiva las cargas aplicadas
es un procedimiento que involucra dos partes: 1) determinar
fuerzas cortantes y los momentos flectores producidos por las
cargas y 2) seleccionar la sección trasversal que resista de la
mejor forma posible a las fuerzas cortantes y a los momentos
flectores.
La determinación de las secciones en los apoyos se simplifica de manera considerable
si se desplazan las cargas distribuidas por cargas concentradas equivalentes. Sin
embargo esta sustitución no debe llevarse acabo, o por lo menos, se debe realizar con
cuidado cuando se determinan las fuerzas internas.
Las vigas se clasifican de acuerdo con la forma en que están apoyada la figura 3
muestra varios tipos de vigas que se usan con frecuencia. La distancia L entre los
apoyos recibe el nombre de claro.
Las reacciones se determinan si los apoyos
involucran solamente tres incógnitas.

Si están involucradas mas de tres incógnitas las reacciones serán

estáticamente indeterminadas y los métodos de la estática no
serán suficientes para determinarlas; bajo estas circunstancias,
se deben tomar en consideración las propiedades de las vigas
relacionadas con su resistencia a la flexión.

En la figura se muestran dos ejemplos de vigas articuladas en

un punto H. se debe señalar que las reacciones en los apoyos
involucran cuatro incógnitas, las cuales no pueden determinarse
a partir del diagrama de cuerpo libre del sistema constituido por
dos vigas. Sin embargo, estas pueden ser determinadas
considerando por separado el diagrama de cuerpo libre para
cada una de las vigas; aquí están involucradas seis incógnitas
USO DE VIGAS EN SOSTENIMIENTO DE TUNELES CON MADERA

El sostenimiento en minería subterránea es muy

importante, ya que por la naturaleza del trabajo toda
labor que se hace en el interior de la mina se realiza
en espacios vacíos, inestabilizados producto de la
rotura de la roca o mineral extraído; para lograr que se
mantenga nuevamente estable la zona y en
condiciones de trabajo, la zona debe de redistribuir sus
fuerzas, para el es necesario apoyar inmediatamente
con el refuerzo o el sostenimiento adecuado.

SOSTENIMIENTO CON MADERA

El sostenimiento con madera tiene por objeto
mantener abiertas las labores mineras durante la
explotación, compensando el equilibrio inestable de
las masas de roca que soporta.
TIPOS DE CUADROS

Cuadro recto Cuadro cónico Cuadro cojo

INTRODUCCIÓN

El estudio de la flexión es muy complejo ya que el

efecto de las fuerzas aplicadas son variables de una
sección a otra de un elemento tipo viga. Dichos efectos
corresponden a la fuerza cortante y al momento flector,
al cual con frecuencia simplemente se le llama
momento.
 ¿a qué decimos que es fuerza cortante ?
La fuerza cortante es positiva cuando la parte situada a
la izquierda de la sección tiende a subir con respecto a la
parte derecha.

Cuando en un tramo del elemento estructural se aplique

una carga distribuida uniforme, o sea tendrá una
pendiente constante con respecto al eje del
elemento.memente, la línea de la fuerza cortante será
inclina.
 ¿que es momento flector?
Es la suma algebraica de los momentos producidos por todas las fuerzas externas a un mismo lado de
la sección respecto a un punto de dicha sección.

Estos permiten la representación gráfica de los valores de "V"y "M"a lo largo de los ejes de los
elementos estructurales.

Se construyen dibujando una línea de base que corresponde en longitud al eje de la viga y cuyas
ordenadas indican el valor de "V" y "M" en los puntos de esa vigas
 Son barras prismáticas rectas y largas diseñadas para soportar cargas que se aplican en

vigas
varios puntos a lo largo del elemento. Las cargas son perpendiculares al eje de la viga y
sólo producen corte y flexión en ésta.
Las cargas pueden estar concentradas en puntos específicos o distribuidas a lo largo de
toda la longitud o a lo largo de una porción de la viga.
DIAGRAMA DE
FUENTES
CORTANTES Y
MOMENTOS
FLECTORES EN
VIGAS
Con referencia a la construcción de los diagramas de fuerzas cortantes y momentos flexionantes pueden
hacerse las generalizaciones siguientes:

1.- Una carga o un punto de apoyo origina una línea vertical en el diagrama de fuerzas cortantes. 2.- Una
carga uniformemente distribuida (rectángulo) origina una linea inclinada en el diagrama de fuerzas
cortantes.

3.- Las regiones de la viga en donde no hay cargas aplicadas, se reflejan como líneas horizontales en el
diagrama de fuerzas cortantes

4.- Una carga no uniformemente distribuida (en forma de triángulo) origina un arco de parábola en el
diagrama de fuerzas cortantes.

5.- Una linea horizontal en el diagrama de fuerzas cortantes implica una linea inclinada en el diagrama de
momentos flexionantes.

6. Una línea inclinada en el diagrama de fuerzas cortantes implica un arco de parábola en el diagrama de
momentos flexibles.

7.- Un arco de parábola en el diagrama de fuerzas cortantes implica una curva cúbica en el diagrama de
momentos flexionantes.
8. Cada coordenada vertical del diagrama de momentos flexionantes en un punto de la
viga tiene un valor igual a la suma algebraica del área del diagrama de fuerzas
cortantes hasta ese punto.
9.- Cuando el diagrama de fuerzas cortantes cruza al eje horizontal, entonces el
diagrama de momentos flexionantes en ese punto debe cambiar de pendiente, ya sea
de negativa a positiva o viceversa. Esto significa que cualquier punto, donde el
diagrama de fuerzas cortantes cruce el eje horizontal, debe ser un máximo o un
mínimo en el diagrama de momentos flexionantes.
10.- Un momento externo aplicado en un punto de la viga origina una línea vertical en
el diagrama de momentos flexionantes.
• Diagramas de cizalladura
y momento flector
• Centroides de áreas
compuestas
• Momentos de inercia de áreas
compuestas
• Las secciones transversales son planas y permanecen planas después de la flexión
• El material es homogéneo y obedece a la ley de Hooke
• El módulo de elasticidad es el mismo para tracción y para compresión (Etracción = Ecompresión)
• La viga es de sección constante e inicialmente recta
• El plano en el que actúan las cargas contiene a uno de los ejes principales (el cual debe ser
un eje de simetría) de la sección transversal de la viga y las cargas son transversales
(actúan
perpendiculamente al eje longitudinal de la viga)
 FLEXIÓN
• Plano neutro: pasa por el centroide de la sección
• Los esfuerzos normales por flexión se distribuyen linealmente y están dados
por:
M y M ct y M cc
σ= , maxt = maxc =−
σ I σ I
• Donde y es la distancia desde el eje neutro hasta la fibra de interés e I =
∫
y2dA
 FUERZA EN
VIGA
• Recordemos
(Estática):

• De las ecuaciones de
equilibrio: x
V2 −V = ΔV =
2
ωdx x1∫ (El cambio de la fuerza
cortante corresponde al área
1 de cargas)
∫
x
M2 − M
1 = ΔM = 2
x1
Vdx
dV (El valor de ω es la pendiente en
ω = dx el diagrama de cortante)

dM (El valor de V es la pendiente en

V = dx el diagrama de momentos)
FUERZAS
CORTANTES
Por equilibrio: el esfuerzo cortante en algún punto de VQ
∫
τ= , donde Q= y dA =
una sección de una viga está dado por: yA I b
1 A11 1 1

V: fuerza cortante en la sección de análisis

I: momento de inercia de la sección de análisis
Q: primer momento del área A1, que es la que queda por “encima” del punto de
análisis
b: ancho de la sección a lo largo del punto de análisis

(a) Sección en (b) Sección en forma de

“I” cruz

El esfuerzo cortante máximo está dado τ max = 3 V τ max = 4 V

por: 2A 3A
Sección Sección
RELACIONES ENTRE CARGA, FUERZA
CORTANTE
Y MOMENTO FLECTOR
 INTRODUCCION
Se dice que a los miembros ligeros que soportan cargas aplicadas
de forma perpendicular o paralela a sus ejes longitudinales se
llama vigas

se clasifican
según el modo en que están
soportadas

Viga simplemente
apoyada Viga con voladizo Viga en voladizo
 CONVENCION DE SIGNOS

SE CONSIDERA CON SIGNO POSITIVO

Las cargas variables y/o fuerzas variables

que generan rotación horario del segmento
de viga

Los momentos flectores que generan

compresión en la parte superior dé la sección
transversal de la viga
 ¿Con que propósito relacionamos ?

la elaboración del diagrama de fuerza

cortante y, especialmente, la del diagrama
de momento flector, se simplificaran en
gran medida si se toman en consideración
ciertas relaciones que existen entre la
carga, la fuerza cortante y el momento
flector.
 RELACION ENTRE FUERZA CORTANTE Y
MOMENTO FLECTOR

CONSIDEREMOS UNA VIGA SOMETIDA A UNA CARGA DISTRIBUIDA A LO LARGO DE

LA MISMA COMO SE MUESTRA

Q(x).A(x) FUERZA RESULTANTE.

K.A(x) LA DISTANCIA A LA QUE ACTÚA LA FUERZA CORTANTE DESDE EL EXTREMO
DERECHO
SE CUMPLE 0<K<1
 Aplicando la primera condición de estática obtenemos

Al despejar el termino referido a la variación de la fuerza cortante tenemos

Finalmente al despejar q(x) y aplicar el limite

cuando Ax --->0 nos queda
Análogamente al aplicar la segunda condición de la estática
obtenemos

Despejando el termino referido a la variación del momento flector

tenemos

luego al despejar v tomando la aproximación Ax”2”=0 y

aplicando el limite cuando AX 0 nos Queda
 Podemos observar entonces que el diagrama de la fuerza
cortante nos indica como se comportan las rectas tangentes
a la curva que describe la variación del momento flector
sobre la viga
 RELACIONANDO
1
2 3
RESUMEN
 CONCLUSI
• ÓN
Recuerda que los conceptos y procedimientos vistos en este trabajo serán de
mucha ayuda en el diseño de estructuras durante nuestro ejercicio profesional.
• El esfuerzo de corte es la derivada del momento flector. Como M=f(x) si Q = 0;
significa que tenemos un máximo del Momento flector. Por lo tanto: El momento
flector es máximo cuando el esfuerzo de corte es nulo, o pasa por cero.
• Los procedimientos vistos en esta sección se utilizarán más adelante para
calcular las dimensiones de una viga o columna, por lo cual te invito a dar un repaso
de los mismos para consolidarlos completamente.
• El curso de estática es muy importante por que nos ayuda a salvar vidas y aún
más si se trata de formar ingenieros de minas por eso este material es de mucha
ayuda.
