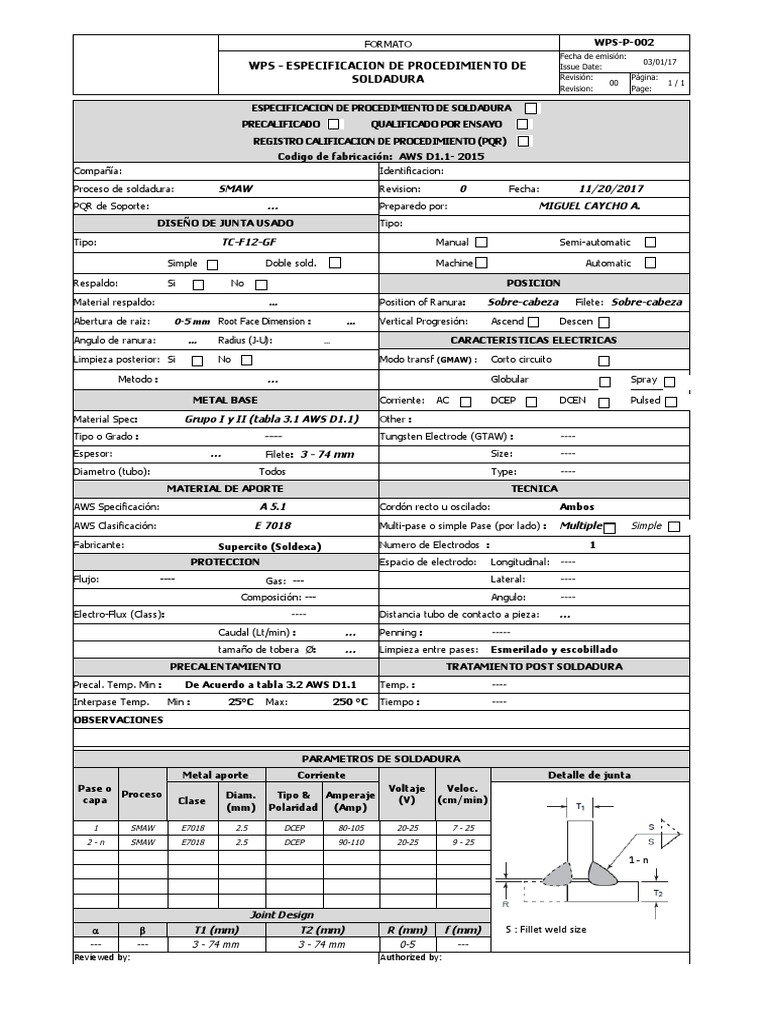

FORMATO WPS-P-002

Fecha de emisión:
03/01/17
WPS - ESPECIFICACION DE PROCEDIMIENTO DE Issue Date:
SOLDADURA Revisión:
00
Página:
1/1
Revision: Page:

ESPECIFICACION DE PROCEDIMIENTO DE SOLDADURA ✘

PRECALIFICADO ✘ QUALIFICADO POR ENSAYO


REGISTRO CALIFICACION DE PROCEDIMIENTO (PQR)
Codigo de fabricación: AWS D1.1- 2015
Compañía: Identificacion:
Proceso de soldadura: SMAW Revision: 0 Fecha: 11/20/2017
PQR de Soporte: … Preparedo por: MIGUEL CAYCHO A.
DISEÑO DE JUNTA USADO Tipo:
Tipo: TC-F12-GF Manual ✘ Semi-automatic

Simple ✘ Doble sold. Machine Automatic

Respaldo: Si No ✘ POSICION
Material respaldo: … Position of Ranura: Sobre-cabeza Filete: Sobre-cabeza
Abertura de raiz: 0-5 mm Root Face Dimension : … Vertical Progresión: Ascend Descen
Angulo de ranura: … Radius (J-U): … CARACTERISTICAS ELECTRICAS
Limpieza posterior: Si No ✘ Modo transf (GMAW) : Corto circuito

Metodo : … Globular Spray

METAL BASE Corriente: AC DCEP ✘ DCEN Pulsed


Material Spec: Grupo I y II (tabla 3.1 AWS D1.1) Other :
Tipo o Grado : ---- Tungsten Electrode (GTAW) : ----
Espesor: … Filete: 3 - 74 mm Size: ----
Diametro (tubo): Todos Type: ----
MATERIAL DE APORTE TECNICA
AWS Specificación: A 5.1 Cordón recto u oscilado: Ambos
AWS Clasificación: E 7018 Multi-pase o simple Pase (por lado) : Multiple ✘ Simple
Fabricante: Supercito (Soldexa) Numero de Electrodos : 1
PROTECCION Espacio de electrodo: Longitudinal: ----
Flujo: ---- Gas: --- Lateral: ----
Composición: --- Angulo: ----
Electro-Flux (Class): ---- Distancia tubo de contacto a pieza: …
Caudal (Lt/min) : … Penning : -----
tamaño de tobera Ø: … Limpieza entre pases: Esmerilado y escobillado
PRECALENTAMIENTO TRATAMIENTO POST SOLDADURA
Precal. Temp. Min : De Acuerdo a tabla 3.2 AWS D1.1 Temp. : ----
Interpase Temp. Min : 25°C Max: 250 °C Tiempo : ----
OBSERVACIONES

PARAMETROS DE SOLDADURA
Metal aporte Corriente Detalle de junta
Pase o Voltaje Veloc.
Proceso Diam. Tipo & Amperaje
capa Clase (V) (cm/min)
(mm) Polaridad (Amp)

1 SMAW E7018 2.5 DCEP 80-105 20-25 7 - 25


2-n SMAW E7018 2.5 DCEP 90-110 20-25 9 - 25

1-n

Joint Design
a b T1 (mm) T2 (mm) R (mm) f (mm) S : Fillet weld size
--- --- 3 - 74 mm 3 - 74 mm 0-5 ---
Reviewed by: Authorized by:
90.0 100 110.0
A + - 10% 99.0 110 121.0
99.0 110 121.0
16.3 17.5 18.7
V + - 7% 17.2 18.5 19.8
17.2 18.5 19.8
6.8 9 11.3
Veloc + - 25% 6.4 8.5 10.6
6.0 8 10.0 10
8.75
8.57142857
