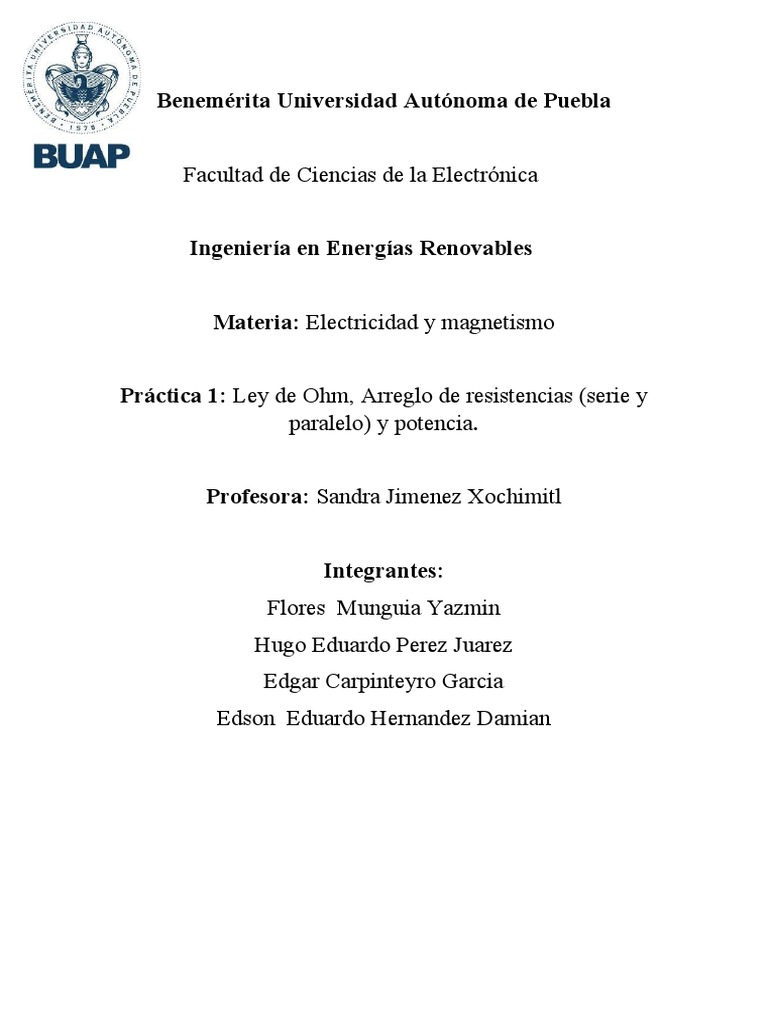

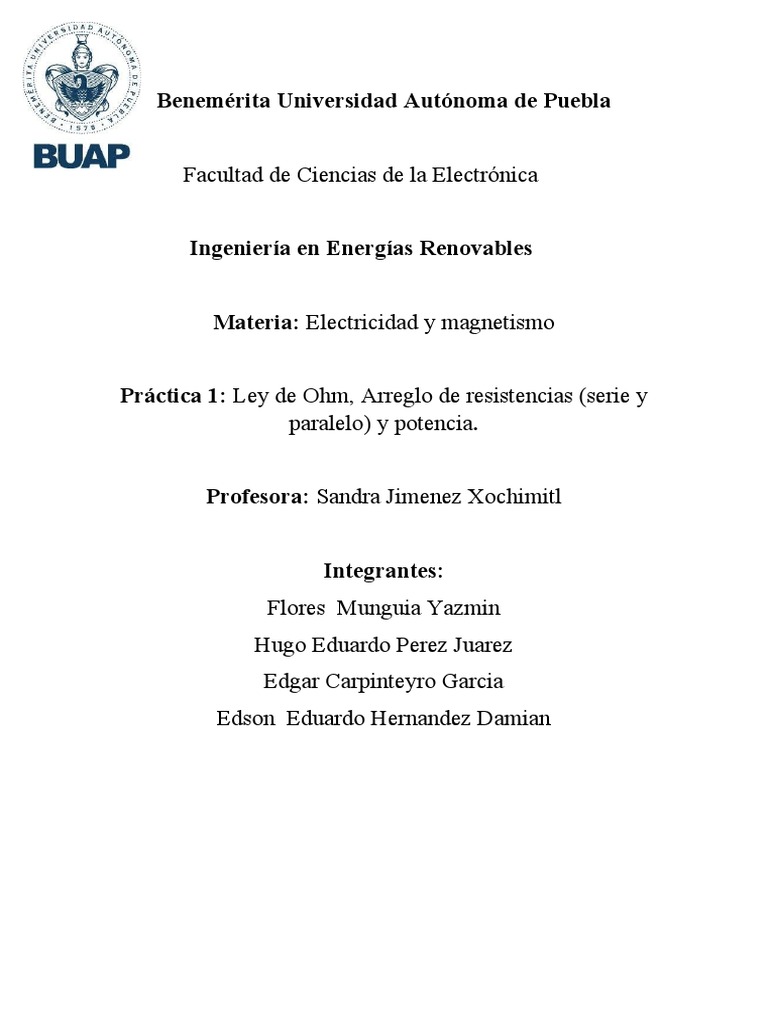

Benemérita Universidad Autónoma de Puebla

Facultad de Ciencias de la Electrónica

Ingeniería en Energías Renovables

Materia: Electricidad y magnetismo

Práctica 1: Ley de Ohm, Arreglo de resistencias (serie y

paralelo) y potencia.

Profesora: Sandra Jimenez Xochimitl

Integrantes:
Flores Munguia Yazmin
Hugo Eduardo Perez Juarez
Edgar Carpinteyro Garcia
Edson Eduardo Hernandez Damian
Objetivos:

➔ Estudiar el comportamiento de un circuito RC observando la carga y descarga del

capacitor a través de la resistencia.

➔ Tome medidas y registre los valores en la tabla.

➔ Dibujar el gráfico correspondiente.

Introducción.

El condensador electrolítico tiene polaridades, por lo que al conectar el condensador

electrolítico en el circuito, el terminal positivo debe conectarse a la conexión positiva y el
terminal negativo del condensador a la conexión negativa, de lo contrario, el condensador
podría dañarse.

Capacitancia Nominal (C)

Voltaje de Trabajo (V)
Tolerancia (±%)
Corriente de Fuga (A)
Temperatura de Trabajo (PPM/°C)
Coeficiente de Temperatura (PPM/°C)
Polarización (±)
Resistencia Serie Equivalente (Ω)

Los condensadores vienen en muchos tamaños y características diferentes. Al observar la

información impresa en el cuerpo del capacitor, podemos tener una buena idea de las
características del capacitor. Pero algunos condensadores tienen códigos de colores o
números en el cuerpo, lo que dificulta la comprensión de sus características. Cada tipo o
serie de capacitores tiene su propio conjunto de características y sistema de identificación.
Algunos sistemas de identificación de condensadores son fáciles de entender en función de
sus características, mientras que otros utilizan símbolos, letras y colores engañosos.
CARGA DEL CAPACITOR.

Un circuito RC es un circuito que contiene resistencia y capacitancia. Como se presenta en

Capacitancia, el condensador es un componente eléctrico que almacena carga eléctrica,
almacenando energía en un campo eléctrico.

Figura 1.

La figura 1 (a) muestra un circuito RC sencillo que emplea una fuente de voltaje de dc
(corriente continua) ε, un resistor R, un condensador C y un interruptor de dos posiciones. El
circuito permite cargar o descargar el condensador, según la posición del interruptor.
Cuando el interruptor se mueve a la posición A, el condensador se carga, dando lugar al
circuito de la parte (b). Cuando el interruptor se mueve a la posición B, el condensador se
descarga a través del resistor.

Podemos utilizar la regla de las tensiones de Kirchhoff para entender la carga del condensador. El
resultado es la ecuación ε−VR−Vc=0. Esta ecuación puede utilizarse para modelar la carga en función
del tiempo a medida que se carga el condensador. La capacitancia se define como C=q/V, por lo que
el voltaje a través del condensador es VC=qC. Al utilizar la ley de Ohm, la caída de potencial a través
del resistor es VR=IR, y la corriente se define como I=dq/dt.

ε−VR−Vc=0,
ε−IR−qC=0,
ε−Rdqdt−qC=0.

Esta ecuación diferencial se puede integrar para hallar una ecuación para la carga del
condensador en función del tiempo.

Supongamos que u=εC−q, entonces du=−dq. El resultado es:

Simplifique la ecuación que muestra el cambio en la capacidad de un capacitor cargado con
el tiempo:

En la Figura 2 (a) se muestra un gráfico de la carga del condensador en función del tiempo.
En primer lugar hay que tener en cuenta que a medida que el tiempo se acerca al infinito, la
exponencial va a cero, por lo que la carga se acerca a la carga máxima Q=Cε y tiene
unidades de culombios. Las unidades de RC son segundos, unidades de tiempo. Esta
cantidad se conoce como la constante de tiempo:

Figura 2.

La Figura 2 (c) y la Figura 2 (d) muestran las diferencias de voltaje a través del condensador
y el resistor, respectivamente. A medida que aumenta la carga del condensador, disminuye
la corriente, al igual que la diferencia de voltaje en el resistor.

La diferencia de voltaje a través del capacitor aumenta de la siguiente manera:

DESCARGA DE UN CONDENSADOR.
Cuando el interruptor en la Figura 1 (a) se mueve a la posición B, el circuito se reduce al circuito de la
parte (c), y se permite que el condensador cargado se descargue a través del resistor. En la Figura 3 (a)
se muestra un gráfico de la carga del condensador en función del tiempo. Al utilizar la regla de las
tensiones de Kirchhoff para analizar el circuito a medida que se descarga el condensador se obtiene la
ecuación −VR−Vc=0, que se simplifica en IR+q/C=0. Al utilizar la definición de corriente
dq/dtR=−q/C, e integrando la ecuación de bucle se obtiene una ecuación para la carga del
condensador en función del tiempo:

Aquí, Q es la carga inicial del condensador y τ=RC es la constante de tiempo del circuito.
Como se muestra en el gráfico, la carga disminuye exponencialmente desde la carga inicial,
acercándose a cero a medida que el tiempo se aproxima al infinito.

La corriente en función del tiempo se puede calcular tomando la derivada temporal de la

carga:

El signo negativo muestra que la corriente fluye en la dirección opuesta a la que se

encuentra cuando se está cargando el condensador. La Figura 3 (b) muestra un ejemplo de
un gráfico de carga en función del tiempo y de corriente en función del tiempo. En las partes
(c) y (d) de la figura se muestra un gráfico de la diferencia de voltaje a través del
condensador y la diferencia de voltaje a través del resistor en función del tiempo. Observe
que las magnitudes de la carga, la corriente y el voltaje disminuye exponencialmente,
acercándose a cero a medida que aumenta el tiempo.
Desarrollo Teórico.

Obtener el valor de la constante de tiempo (𝜏) y posteriormente de acuerdo con las

ecuaciones encontradas para la carga y descarga del capacitor, graficar el voltaje sobre el
capacitor en función del tiempo.

SWITCH (Posición 1):

Vo=V 1=24 V

Carga en el Condensador:

Qo=Vo ∙ C=( 24 V ) ( 1000 x 10 ) F=0.024 F

−6

Energía Inicial almacenada en el Condensador:

1 1
Wo= ∙ Vo2 ∙C= ∙ 242 ∙1000 x 10−6=0.288 J
2 2

SWITCH (Posición 2):

La Tensión inicial del Condensador sobre R2 y R3, generando una corriente:

Vo 24 V
Io= = =0.012 A
R 2+ R 3 2 x 103 Ω
