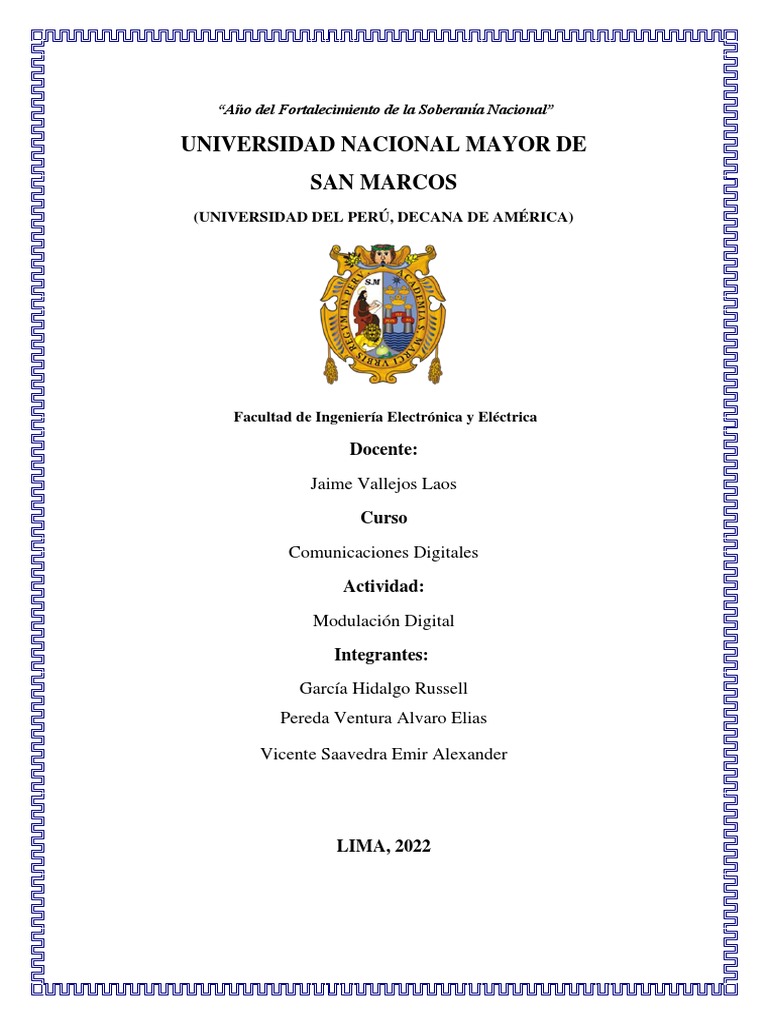

“Año del Fortalecimiento de la Soberanía Nacional”

UNIVERSIDAD NACIONAL MAYOR DE

SAN MARCOS
(UNIVERSIDAD DEL PERÚ, DECANA DE AMÉRICA)

Facultad de Ingeniería Electrónica y Eléctrica

Docente:

Jaime Vallejos Laos

Curso

Comunicaciones Digitales
Actividad:
Modulación Digital

Integrantes:
García Hidalgo Russell
Pereda Ventura Alvaro Elias

Vicente Saavedra Emir Alexander

LIMA, 2022
ESQUEMAS DE MODULACIÓN DIGITAL
• Modulación por desplazamiento de Fase Binaria (BPSK):

La modulación por desplazamiento de Fase Binaria (BPSK) es una modulación

digital binaria; es decir, su símbolo de modulación es un bit. Esto produce una
probabilidad de cometer errores en la detección relativamente baja y esto la
convierte en una modulación muy robusta. La representación matemática de una
señal BPSK está dada por la siguiente ecuación:

Donde 𝐸𝑏 es la energía de bit, 𝑇𝑏 es el periodo de bit, 𝑓𝑐 es la frecuencia de la

portadora y t es el tiempo.

BPSK, utiliza variación de fase para codificar bits: cada símbolo de modulación
es equivalente a una fase. Una forma común de representar una modulación digital
es la constelación

• Modulación por desplazamiento de Fase Cuaternaria (QPSK)

Cuando se necesita una modulación con una mayor eficiencia espectral, es decir,
más bps/Hz, se puede utilizar modulación multinivel. Por ejemplo, QPSK
considera símbolos de modulación de dos bits y su constelación es:
 Pueden existir muchas variantes de QPSK, pero siempre tiene una constelación
de cuatro puntos.
La probabilidad de bit erróneo para el esquema QPSK es la misma que para BPSK
debido a que una señal QPSK se compone de dos BPSK transmitidas en
componentes ortogonales de la portadora.

• Modulación de Amplitud en Cuadratura Multinivel (M-QAM):

Para permitir una variación tanto en fase como en amplitud, se obtuvo un esquema
llamado Modulación de Amplitud en Cuadratura que cambia las amplitudes de
dos portadoras sinusoidales dependiendo de la secuencia digital que debe ser
transmitida. Las dos portadoras están desfasadas por π/2. La forma general de una
señal QAM se puede definir como en la ecuación:

Donde: 𝐸𝑚𝑖𝑛 es la energía de la señal con la amplitud más baja, 𝑎𝑖 y 𝑏𝑖 son un par
de enteros independientes elegidos de acuerdo a alguna posición en particular de
un punto en la constelación.
Cabe notar que M-QAM no tiene una energía constante por símbolo y tampoco
hay distancias constantes entre los puntos de la constelación, por lo que el
esquema QAM tiene una probabilidad de bit erróneo más alta que BPSK o QPSK,
pero cuenta con una eficiencia espectral mayor que estos esquemas.
La probabilidad de bit erróneo para M-QAM en función de la 𝐸𝑚𝑖𝑛 y en función
de la energía promedio (𝐸𝑎𝑣 ) se describe en las siguientes ecuaciones:
 En WiMAX se utiliza 16-QAM. Para este esquema existen cuatro valores para I
y cuatro valores para Q, esto resulta en los 16 niveles posibles para la señal, cada
símbolo lleva 4 bits de información por lo que la tasa de símbolo es 1/4 de la tasa
de bit.
Para el esquema 32-QAM existen seis valores de I y seis valores de Q resultando
en un total de 36 niveles posibles. De los 36 estados, los cuatro estados de
símbolos en las esquinas, que requieren mayor potencia para transmitir, se omiten.
Esto reduce la cantidad de potencia máxima que el transmisor tiene que generar.
Debido a que 25 = 32, entonces existen 5 bits por símbolo y la tasa de símbolo
es 1/5 de la tasa de bit.
Las tasas de error en sistemas QAM de órdenes altos se degradan más rápidamente
que QPSK cuando se introduce ruido o interferencia. Una medida de esta
degradación es una tasa de bit erróneo (BER: Bit Error Rate) más alta.
La modulación 64-QAM es opcional en bandas exentas de licencia, cuando se
utiliza la capa física (PHY) de OFDM. Para la capa física de OFDM, aún los
perfiles de WiMAX Móvil indican que 64-QAM es obligatoria en el enlace de
bajada.
La tabla muestra las tasas de datos para los diferentes esquemas de modulación
utilizados en WiMAX.

Tasas de datos de la capa física OFDM expresadas en Mbits/segundo

ASPECTOS TÉCNICOS DE LOS ESQUEMAS MULTINIVEL

El objetivo de un esquema multinivel es incrementar el número de bits por audio,
codificando un patrón de “m” elementos de datos en un patrón de “n” elementos de señal.
• 2B1Q (dos binario, uno cuaternario): se pueden enviar datos el doble de rápido
que con NRZ-L, ya que la tasa de señales media es S=N/4
 • 8B6T (ocho binario, seis ternario): Hay 36 − 28 = 222 elementos redundantes
que ofrecen sincronización, detección de errores y equilibrios DC

• 4D-PA5M (cuatro dimensional con modulación por amplitud de pulso de cinco

niveles): 4D significa que los datos se envían utilizando cuatro cables
simultáneamente. Además, utiliza 5 niveles de voltaje: -2, -1, 0, 1 y 2. Sin
embargo, el 0 es usado para detección de errores. En sí, este esquema tiene muchos
elementos redundantes que pueden usarse como detección de errores.

ARQUITECTURA:
Se denomina arquitectura de modulación al proceso de colocar la información
contenida en una señal, generalmente de baja frecuencia, sobre una señal de alta
frecuencia. Debido a este proceso la señal de alta frecuencia denominada
portadora, sufrirá la modificación de alguna de sus parámetros, siendo dicha
modificación proporcional a la amplitud de la señal de baja frecuencia
denominada moduladora. A la señal resultante de este proceso se la denomina
señal modulada y la misma es la señal que se transmite. La modulación permite
aprovechar mejor el canal de comunicación ya que posibilita transmitir más
información en forma simultánea por un mismo canal y proteger la información
de posibles interferencias y ruidos.
 Demodulación
Es el proceso mediante el cuál es posible recuperar la señal de datos de una señal
modulada. Un MODEM es un dispositivo de transmisión que contiene un
modulador y un demodulador.

CUADRO COMPARATIVO DE ANCHOS DE BANDA OCUPADO,

EFICIENCIA ESPECTRAL, VELOCIDAD DE TRANSMISIÓN, ENTRE
OTROS:

APLICACIONES Y SERVICIOS DE TELECOMUNICACIONES

Una señal digital es aquella que es originada por cualquier tipo de fenómeno electromagnético
y cuyo análisis puede ser dado en términos de magnitudes discretas (a diferencia de las
señales analógicas que pueden adoptar variables continuas). Gracias a esto es más fácil su
diseño, implementación y almacenamiento. Al momento de representar una señal digital ésta
sólo puede tomar ciertos valores discretos que generalmente están dados por dos posibles
estados, cuando se da este caso se las llama binarias; si toman tres estados se dice que son
ternarias y así sucesivamente. La transmisión digital de datos tiene la ventaja de ser menos
susceptible al ruido, ya que en vez de amplificarse la señal se la regenera por lo que ofrece
mayor resistencia frente a una señal analógica.

Con las nuevas técnicas de modulación se logran soluciones a:

● Empleo de velocidades crecientes.

● Soluciones a interferencias indeseables.

● Mayor inmunidad ante el ruido y la interferencia.

● Empleo de los soportes al máximo de sus potencialidades.

● Permitir la coexistencia de múltiples señales en el espectro radioeléctrico

CONCLUSIONES:

• La modulacion digital nos demuestra lo importamte que es de esta manera debido a que
de esa manera se produce una transmisión más libre de interferencias
• En los aspectos que conciernen a la evolución de los sistemas inalámbricos, se observa
la migración de esquemas de modulación analógicos a digitales que permiten un mayor
flujo de información y la repercusión que tienen en la telefonía celular y en los satélites.
Retomando conceptos básicos como el modelo de comunicación, modulación y las
características que permiten evaluar un esquema, que son la base técnica de este
trabajo.
• Las técnicas de modulación han sido parte medular en el desarrollo de tecnologías que
permitan la comunicación y el acceso a la información. Las comunicaciones inalámbricas
han hecho más eficiente el uso del espectro electromagnético, permitiendo que cada
vez más usuarios establezcan un vínculo entre ellos sin necesidad de estar atados a un
punto fijo y brindando movilidad.
