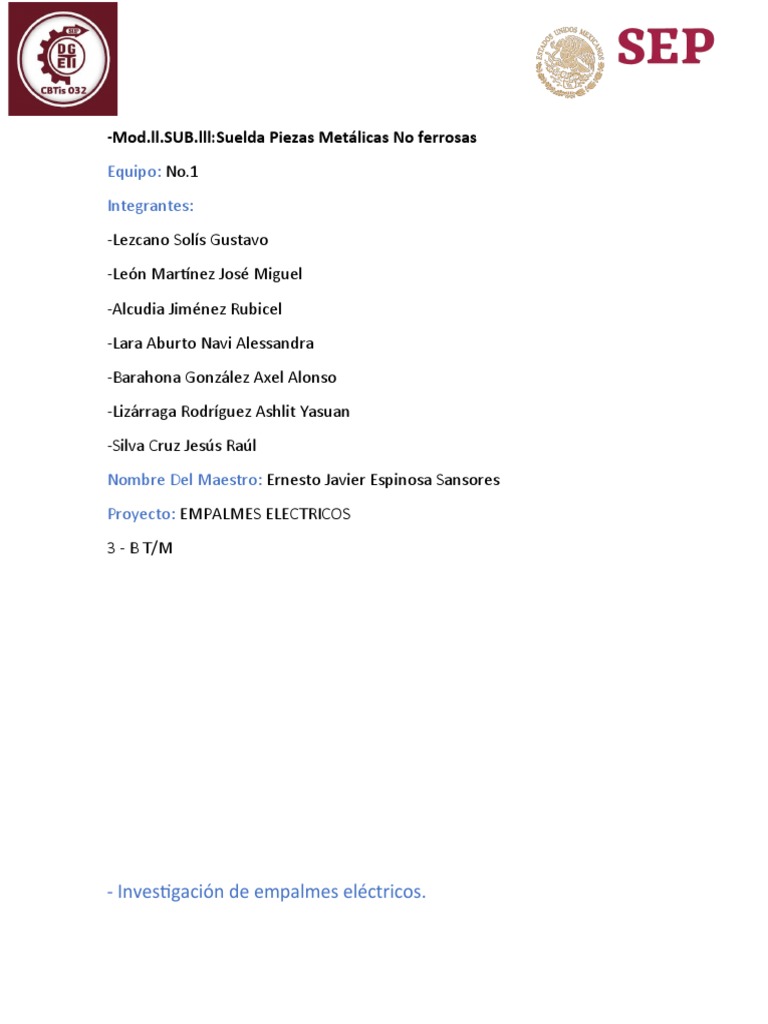

-Mod.ll.SUB.

lll:Suelda Piezas Metálicas No ferrosas

Equipo: No.1
Integrantes:
-Lezcano Solís Gustavo
-León Martínez José Miguel
-Alcudia Jiménez Rubicel
-Lara Aburto Navi Alessandra
-Barahona González Axel Alonso
-Lizárraga Rodríguez Ashlit Yasuan
-Silva Cruz Jesús Raúl
Nombre Del Maestro: Ernesto Javier Espinosa Sansores
Proyecto: EMPALMES ELECTRICOS
3 - B T/M

- Investigación de empalmes eléctricos.

Se denomina empalme a la unión de conductores que asegura su continuidad eléctrica y
mecánica y conexión a la unión de conductores que asegura su continuidad eléctrica con
una resistencia mecánica reducida. Es decir, que se realizará un empalme cuando el
conductor de línea esté sometido a tensión mecánica y se realizara una conexión cuando
este conductor no está sometido a tensión mecánica.

-Tipos de empalmes:
1. Cola de rata.
2. Cola de rata triple.
3. Telégrafo o gusanillo.
4. Western unión.
5. Western con nudo.
6. Ballhanger.
7.Derivacion Simple
8.Derivacion Doble H
9.Derivacion Doble xC

-Para que sirve cada uno de los empalmes

1. Cola de rata. : La unión cola de rata, en particular, permite empalmar dos más
conductores dentro de cajas metálicas y se utiliza en todo tipo de instalaciones basadas en
Conduit (Tubería metálica o plástica).
2. Cola de rata triple: Este tipo de empalme se emplea cuando los cables no van a estar
sujetos a esfuerzos de tensión elevados. Se utiliza para hacer las conexiones de los cables
en las cajas de conexión o salidas, ya sea de tomacorrientes o interruptores.
3. Telégrafo o gusanillo: Es de gran utilidad cuando se Es de gran utilidad cuando se desea
derivar energía desea derivar energía eléctrica en eléctrica en alimentaciones adicionales
los vuelas deben sujetarse fuertemente sobre el conductor recto
4. Western unión: Este empalme nos sirve para unir dos alambres; soporta mayores
esfuerzos de tensión y se utiliza principalmente para tendidos.
5. Western con nudo: Es de constitución firme y sencilla de empalmar, se hace
preferentemente en las instalaciones visibles o de superficie.
6. Ballhanger: Utilizado para instalaciones eléctricas, pensando que tiene una mayor
resistencia que el empalme Western.
7.Derivacion Simple: sirve para derivar uno o 2 cables de una línea principal. Puede ser
simple o doble. La variante anudada se emplea cuando se necesita más seguridad.
8.Derivacion Doble H: Sirve para crear nuevas direcciones del flujo de la corriente
eléctrica, en este tipo de empalme solo los cables que serán derivados tienden a cortarse,
ya que el cable principal que provee el punto de derivación solo se despoja de su
recubrimiento de aislante, para dar paso a las derivaciones.
9.Derivacion Doble xC: Sirve para crear nuevas direcciones del flujo de la corriente
eléctrica.

- Descripción del trabajo realizado con evidencia fotográfica

En el empalme cola de rata , primero cortamos el cobre , después retiramos el aislante y
formamos un ángulo de 60° con los cables , después con la pinza empezamos a entrenzar
el cobre cuidando que los cables no pierdan el ángulo de 60° inicial , para terminar con el
empalme lo soldamos con estaño y un soplete .
En el de cola de rata triple es el mismo procedimiento que con la cola de rata normal lo
único que cambia es que en vez de ser dos cables en 60° serian tres.
Telégrafo o gusanillo: primero retiramos el aislante del cobre, después colocamos los
cables en sentido contrario en forma paralela, colocamos la tenaza como prensa en el
extremo donde se une el aislante de uno con el aislante del otro, después colocamos la
pinza en el otro extremo y comenzamos desde ese punto a entrenzar los cables y
continuamos hasta que quede completamente entrenzado.
Western unión: Primero doblamos los alambres a 90°, después colocamos los cables en
sentido contrario en forma paralela, colocamos la tenaza como prensa por la mitad de los
dos cables y por último giramos con la pinza en forma de anillos, de tal manera que
queden lo suficientemente sujetos y unidos los anillos.
Western con nudo: Colocamos los alambres en sentido contrario de forma de X , después
colocamos las tenaza en forma de prensa un poco antes de la mitad, realizamos una pinza
de 3 vueltas calculando que quedara en medio, después doblamos el sobrante de los
extremos en un ángulo de 80º y por ultimo giramos con la pinza en forma de anillos, de tal
manera que quedaran lo suficientemente sujetos y unidos los anillos.
Ballhanger: Doblamos los cables por la mitad en un ángulo de 90º , después colocamos los
alambres en sentido contrario y en forma paralela, enganchamos los dos cables en el
punto donde Inician los 90º , después colocamos la tenaza en forma de prensa en el punto
donde se unen los cables, con la pinza realizamos 1 vuelta sin que se separaran del centro
y por ultimo realizamos con la pinza círculos en forma de anillos, de tal manera que
quedaran lo suficientemente sujetos y unidos los anillos.
Derivación Simple: En este empalme , usamos dos cables de cobre uno para mantenerlo
recto y el otro para entorcharlos en el primer cable dejando un pequeño cable de fuera
como se muestra en la siguiente foto:

Derivación Doble H: Este es muy similar a la derivación simple, pero el entorchado de uno
de los cables parte del centro dejando dos pequeñas partes del cable de fuera como en la
foto:
Derivación Doble xC: entorchamos un cable más largo de lo normal para dejarle forro de
los 2 lados

Fotografías del catálogo de empalmes presentado físicamente
