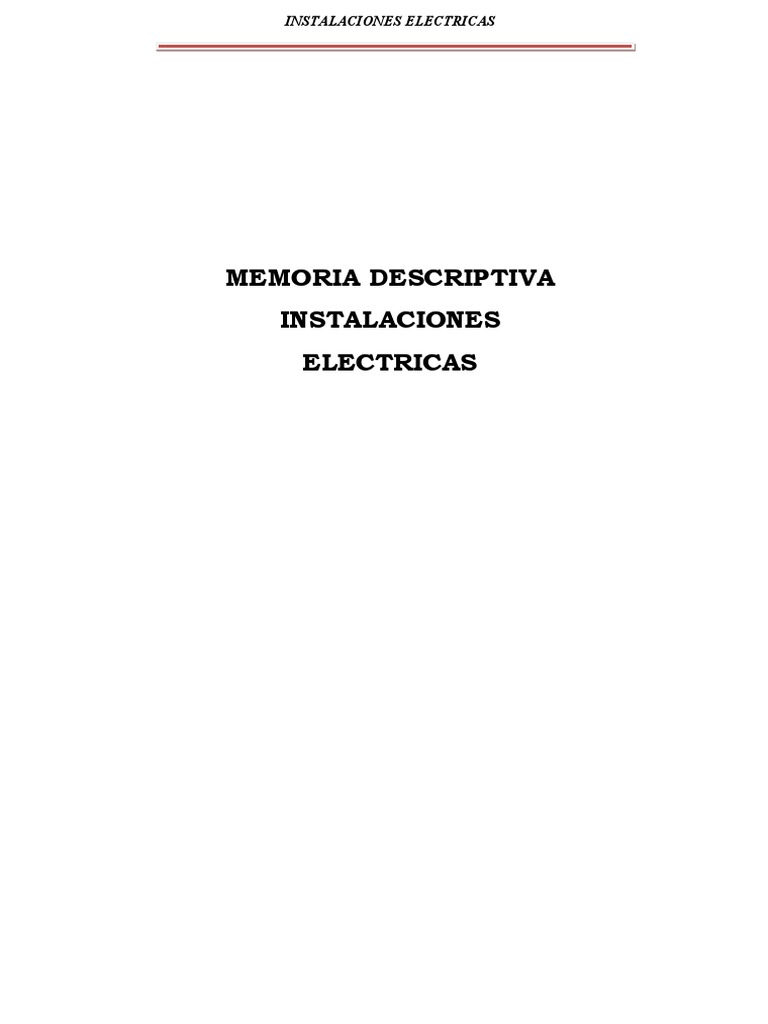

INSTALACIONES ELECTRICAS

MEMORIA DESCRIPTIVA
INSTALACIONES
ELECTRICAS
 INSTALACIONES ELECTRICAS

EDIFICIO DE VIVIENDA MULTIFAMILIAR

INSTALACIONES ELÉCTRICAS

MEMORIA DESCRIPTIVA

PROYECTO
LICENCIA DE CONSTRUCCION DE VIVIENDA MULTIIFAMILIAR

PROPIETARIO
Sr. JUAN CORNEJO CORNEJO

UBICACIÓN
Jr. : José Antonio Vidal N° 366-368
Urb. Breña
Distrito : Breña
Provincia : Lima
Departamento : Lima
 INSTALACIONES ELECTRICAS

1.00 GENERALIDADES

El presente proyecto, comprende la Memoria Descriptiva, Especificaciones Técnicas y

planos, de las INSTALACIONES ELECTRICAS para el edificio Multifamiliar,
ubicado en el Jr. JOSE ANTONIO VIDAL N° 366, 368, Urb. BREÑA, Distrito de
BREÑA, Provincia y Departamento de LIMA.

2.00 ALCANCE DEL PROYECTO

El proyecto tiene como finalidad el diseño de las siguientes instalaciones:

2.01 Sistema Eléctrico:

2.01.1 Alimentación eléctrica desde el banco de medidores hasta cada uno de
los tableros de distribución de los catorce (10) departamentos.
2.01.2 Alimentación eléctrica desde el banco de medidores hasta el tablero de
distribución de servicios generales.
2.01.3 Alimentación eléctrica desde el banco de medidores hasta el tablero de
bomba de agua consumo doméstico.
2.01.4 Alimentación eléctrica desde los tableros de distribución de los
departamentos a los circuitos derivados de alumbrado, tomacorriente,
cocina, lavadora y secadora y calentador de agua.
2.01.5 Alimentación eléctrica desde el tablero de distribución de servicios
generales a los circuitos derivados de alumbrado, tomacorrientes,
electrobombas, puertas elevadizas, teléfono interno, ascensores, etc.

2.02 Tubería para corriente débil:

2.02.1 Teléfono externo.
2.02.2 Teléfono interno.
2.02.3 TV por cable.
2.02.4 Timbre.
2.02.5 Sistema de seguridad luz de emergencia

3.00 CARGA INSTALADA Y DEMANDA MÁXIMA

La carga instalada y la demanda máxima para el edificio multifamiliar es:

Carga instalada Demanda Máxima

Edificio Nº 1 189,002 W. 122,769 W.

T. servicios generales 22,127 W. 17,463 W.

Medidor x dpto.. 16,687 W. 10,530 W.

 INSTALACIONES ELECTRICAS

4.00 DESCRIPCIÓN DEL PROYECTO

4.01 Suministro de Energía

El suministro de energía eléctrica se ha considerado para un sistema trifásico de
tres hilos, con una tensión de 380 V / 220 V., 60 Hz., desde el banco de
medidores hasta los tableros de distribución de los departamentos y servicios
generales.

4.02 Alimentadores
Los alimentadores a los tableros de distribución serán con conductores de cobre
tipo N2XOH empotrados en el piso con tuberías de PVC clase pesada.

4.03 Circuitos derivados

Los circuitos derivados de los tableros de distribución de los departamentos y
servicios generales, se han considerado hasta cada salida de los puntos de luz y
tomacorrientes, cargas especiales mediante conductores de cobre tipo NH-80
empotrados en el piso, pared o techo con tuberías de PVC clase pesada.
Asimismo, se ha previsto el sistema de tuberías para la conexión de los
controles de nivel de la cisterna de agua.

4.04 Tuberías para teléfono Externo

El sistema de teléfono externo está considerado para una acometida subterránea,
mediante una caja repartidora y tuberías de PVC-P.
El montante se interconectará mediante cajas de distribución en cada piso,
desde donde se distribuirá a las salidas de los teléfonos de los departamentos.

4.05 Tuberías para teléfono interno

En este caso se ha considerado tuberías para la alimentación de un sistema de
intercomunicación y portero para el edificio, que permitirá la comunicación
desde los departamentos con la puerta de ingreso principal a través del portero,
además se podrá abrir la puerta principal desde los departamentos accionando la
chapa eléctrica incorporada en el aparato intercomunicador. La alimentación
eléctrica de este sistema, será desde el tablero de servicios generales.

4.06 Tuberías para sistema de TV por cable

El Sistema de TV por cable, se ha considerado para una acometida subterránea,
que permitirá la recepción de señal de televisión por cable desde la caja
repartidora hasta cada uno de los departamentos mediante una montante con
tuberías de PVC-P.

4.07 Sistema de puesta a tierra

El sistema de puesta a tierra, consiste en la construcción de un pozo a tierra, que
irá conectado a los tableros de distribución mediante conductores de cobre. La
resistencia de del sistema a tierra será no mayor a 10 Ohms. En caso de no
conseguir este valor con el tratamiento respectivo, se deberá construir otro
pozo a no menos de 3m. de separación, los cuales irán interconectados.
 INSTALACIONES ELECTRICAS

Sea proyectado un sistema de puesta a tierra, exclusivo para el servicio de

ascensor consiste en la construcción de un pozo a tierra, que irá conectado a los
tablero de distribución mediante conductores de cobre. La resistencia de del
sistema a tierra no será mayor a 6 Ohms. En caso de no conseguir este valor
con el tratamiento respectivo, se deberá construir otro pozo a no menos de 3m.
de separación, los cuales irán interconectados.

5.00 CONDICIONES DE DISEÑO

Para el diseño y los cálculos eléctricos se ha tomado en cuenta las siguientes
condiciones:
- Tensión nominal trifásica......................... 380 V/ 220 V.
- Caída de tensión máxima hasta el punto
más lejano de los circuitos derivados...... 2.5 %
- Factor de potencia para alumbrado........... 0.9

6.00 CONSIDERACIONES GENERALES

El carácter general y alcances de los trabajos, está ilustrado en el plano de instalaciones
y las Especificaciones Técnicas respectivas.

Los planos se complementan con las especificaciones y metrados. El Contratista deberá

incluir en su propuesta todo lo que en ello se indique y deberá revisar sus metrados, de
tal manera que debe ejecutar todo el trabajo, aun los que por error se hallan omitido. En
caso de existir diferencia entre los documentos del proyecto, los planos tienen prioridad
sobre las especificaciones y los metrados.

Todos los equipos o artículos suministrados para la obra que cubren las
especificaciones técnicas, deberán ser nuevos, de mejor calidad y dentro de su
respectiva clase y la mano de obra que se emplee será de primera clase.

Cuando las especificaciones, al describir equipos, aparatos u otros digan “igual o

similar a”, solo el propietario deberá decidir sobre la igualdad o similitud.

Todo el material y la mano de obra empleada, estará sujeto a la inspección del

Supervisor, ya sea en obra, en almacén o taller.

El contratista garantizará todo el trabajo, materiales y equipos que suministró de

acuerdo con las especificaciones técnicas y plano del proyecto.

La ejecución de la obra estará a cargo de un Ingeniero Electricista o Mecánico

Electricista Colegiado habilitado, en pleno goce de sus derechos.
 INSTALACIONES ELECTRICAS

7.00 CALCULOS JUSTIFICATORIOS

INTENSIDAD DE CORRIENTE (A.)

MD
I = ------------------------
1.73 x V x cos Ø

Donde:
I = Intensidad de corriente (A.)
MD = Máxima Demanda. (W.) = Fd x C I
CI = Carga instalada (W.)
Fd = Factor de demanda
V = Tensión de línea (220 V.)
Cos Ø = Factor de potencia(0.90 )

CAIDA DE TENSION (V.)

1.73 x I x L x Cos Ø
U = ----------------------------
SxK

Donde:
I = Intensidad de corriente (A.)
L = Longitud de línea o circuito (m)
S = Sección del conductor (mm².)
K = Factor de conductibilidad (cobre = 57)

8.00 PRUEBAS
Luego de concluido los trabajos de instalación y antes del equipamiento de alumbrado,
se efectuarán las pruebas de aislamiento y continuidad del alimentador y de cada
circuito, debiendo cumplir con los valores indicados en el CNE.

9.00 NORMAS
Para todo lo que no está indicado en este proyecto, rigen las prescripciones del Código
Nacional de Electricidad Tomo I y V y el Reglamento Nacional de Edificaciones.

Breña setiembre 2021

 INSTALACIONES ELECTRICAS

ESPECIFICACIONES TÉCNICAS

1.00 CONDUCTORES FORRADOS

Los conductores a utilizarse en las instalaciones, serán de cobre electrolítico de 99.9 %
de conductibilidad, sólidos hasta 6 mm². inclusive y cableados para secciones mayores,
según el Código Nacional de Electricidad tabla 2, los alimentadores tendrán
aislamiento tipo N2XOH y los circuitos derivados el aislamiento será del tipo NH-80,
para operar hasta 600 V., no se usarán para luz y fuerza conductores menores de 2.5
mm².

2.00 CONDUCTOR DESNUDO

El conductor para el sistema a tierra será de cobre desnudo, temple blando y de 99.9 %
de conductibilidad.

3.00 ELECTRODUCTOS
Para la protección de los conductores eléctricos, telefónico y cable coaxial para TV, se
emplearán tuberías de cloruro de polivinilo, del tipo estándar americano pesado (PVC-
P).
Para empalmar tubos entre si y terminales de tubo a caja, se emplearán uniones y
pegamentos especiales para dicho material.
Las curvas para todo los diámetros deben ser hechas en fabrica.

4.00 CAJAS METALICAS

En las instalaciones se usarán cajas normalizadas, construidas de plancha de acero
galvanizado en caliente, tipo pesada. Tendrán huecos ciegos para el ingreso de las
tuberías en los costados y en el respaldar y serán de las siguientes características:

- Cajas cuadradas de 150 x 150 x100 mm., con huecos ciegos de 15 y mm.
de diámetro.
- Cajas octogonales de 100 x 40 mm., con huecos ciegos de 15, 20 y mm. de
diámetro.

Para centros de luz, braquetes y cajas de paso se utilizarán cajas octogonales de 100 x
40 mm.
Para interruptores de alumbrado salidas de teléfono y TV por cable se utilizarán cajas
rectangulares de 100 x 50 x 40 mm.
Las dimensiones de las cajas especiales están indicadas en los planos respectivos.

5.00 INTERRUPTORES
Los interruptores a utilizarse serán unipolares, para instalación empotrada, de 15A.,
220V., del tipo balancín silencioso, con placas de aluminio anodizado color
champagne de Ticino. Deberán operar con cargas inductivas hasta su máxima
capacidad.
 INSTALACIONES ELECTRICAS

6.00 INTERRUPTOR TERMOMAGNETICO

Los interruptores termomagnéticos que serán instalados en el tablero general y en los
tableros de distribución, cuya capacidad nominal está expresada en los planos, serán
monofásicos y trifásicos, para operar en 220V. y 10 KA. de capacidad de ruptura, a
excepción del interruptor general del tablero de Servicios Generales y el interruptor
del Ascensor serán de 20KA. Deberán tener palancas para operación manual y actuar
automáticamente en caso de sobrecarga o cortocircuito, teniendo un mecanismo de
disparo de apertura libre, de modo que no pueda permanecer cerrado en estas
condiciones.

7.00 TOMACORRIENTES
Serán para empotrar, bipolares dobles de 15 A., 250V., tipo universal, con placas de
aluminio anodizado color champagne de Ticino. Para las cocinas, lavandería, baños se
utilizará los tomacorrientes serán con dos dados bipolares con tomas de tierra y para el
semisótano y terrazas se utilizaran los tomacorrientes a prueba de humedad.

8.00 TABLERO DE DISTRIBUCION

La caja del tablero será para empotrar, fabricado con plancha de acero galvanizado de
1.5 mm. de espesor, tendrá huecos ciegos en sus cuatro costados de 20, 25 y 40 mm.
de diámetro; Las dimensiones serán especificadas de acuerdo al tipo y cantidad de
interruptores a ser instalados en cada tablero.
Tendrá como mínimo 10 cm. libre en cada lado para dar pase a los conductores del
conexionado, llevarán un mandil para cubrir las partes vivas y puerta del mismo
material. Para el conexionado entre el interruptor general y los interruptores de control
y protección de los circuitos derivados, se utilizarán barras de cobre electrolítico, de
sección y capacidad suficiente para las máximas demandas calculadas.
Los tableros serán para circuitos trifásicos y monofásicos y estarán equipados con
interruptores termomagnéticos según sea el caso y tendrán una bornera para la
conexión de la línea a tierra.
El diseño del tablero deberá permitir el fácil reemplazo de los interruptores, sin
ocasionar problemas en los adyacentes, ni tener que realizar desmontaje total o parcial
de las barras, ni hacer trabajos adicionales.

9.00 POZO A TIERRA

Se ha proyectado la construcción de un pozo a tierra, cuya resistencia con respecto a
tierra será menor o igual a 20 ohms.
El pozo a tierra estará conformado por los siguientes materiales:
- Una varilla de cobre electrolítico de 20 mm. de diámetro por 2.4 mm. de longitud.
- Un terminal de cobre del tipo A/B para 20 mm. de diámetro.
- Conductor desnudo de de 50mm², tubería de Fº Gº de 25 mm. de diámetro.
- Un marco y tapa de concreto de 0.40 x 0.40 m.
- Una dosis de sal Thor gel o similar.
 INSTALACIONES ELECTRICAS

10.0 CALCULO DE LA RESISTENCIA DE PUESTA A TIERRA

La resistencia del sistema de puesta a tierra, una vez determinada la resistividad del
terreno, depende principalmente de la superficie que ocupan y esta se aproxima a:

R = ρ ( 1/4r + 1/L)

Donde:
R = Resistencia de tierra de la instalación (Ω)
ρ = Resistividad media (Ω-m)
r = Radio de circulo con igual área que la ocupada por la instalación de puesta a tierra
(m)
L = Longitud total de conductores enterrados (m)

Considerando el terreno de la zona donde se construirá el pozo de puesta a tierra es del

tipo arena arcillosa, de Tablas consideramos como resistividad media:
ρ = 50 Ω-m

El Área ocupada por la instalación de puesta a tierra es:

A = 2x3.1416x0.80m x 2.80m + 3.1416 (0.80)2 = 5.02 m2+2.01m2= 7.03 m2
El radio del círculo del área ocupada por la instalación de puesta a tierra es de:
A= 3.1416 r2 = 7.03 m2
De donde se obtiene:
r = (7.03 /3.1416) 1/2 m = 1.49m

La longitud total de conductores enterrados es de:

L = 4(2x3.1416x0.8) m = 10.05 m

Reemplazando valores se obtiene:

R = ρ (1/4r + 1/L) = 50Ω-m ( 1/4x1.49m + 1/10.05m) = 13.36 Ω

La resistencia de puesta a tierra de la instalación será de 13.36 Ω

 INSTALACIONES ELECTRICAS

11.0 CALCULO DE PARAMETROS TABLERO SERVICIOS GENERALES

TSG.

1.- CALCULO DEL CABLE ALIMENTADOR POR CAPACIDAD DE CORRIENTE

In = MDxfR/ 1.732xVxCosθ

Donde:
MD = Máxima demanda
In = Corriente Nominal
Cos φ = Factor de potencia
fR = Factor de Reserva
V = Tensión Nominal
Reemplazando valores:
MD = 17463.25 W
Cos φ = 0.85
Fr = 1.25
V = 220V, trifásico

In = 17463.25 / 1.73 x220x0.85 = 53.98 Amperios

Id = 53.98 x 1.25 = 70 Amperios
-----------------------------------------------------------------------------------------------------------------
El Conductor apropiado para esta corriente Nominal es: 3-1x35 mm2 N2XOH
-----------------------------------------------------------------------------------------------------------------

2.- CALCULO DEL CABLE ALIMENTADOR POR CAIDA DE TENSION

∆V = Ix0.0175xL/S
L = Longitud desarrollada en m
∆V = Caída de tensión
S = Sección del Conductor en mm2
Reemplazando valores:
∆V = 22,127.0 x 0.0175 x 13 m/16mm2 = 0.31 voltios
In = 70 Amperios
L = 13 m
S = 16 mm2
Máxima Caída de tensión permitida: 5.50 voltios
----------------------------------------------------------------------------------------------------------------
El Conductor apropiado por caída de tensión es: 3-1x16mm2 N2XOH
----------------------------------------------------------------------------------------------------------------

3.- SELECCIÓN DEL CABLE

==================================================================
El Conductor apropiado por capacidad de corriente y caída de tensión es: 3-1x16mm2
N2XOH
==================================================================
 INSTALACIONES ELECTRICAS

CALCULO DE PARAMETROS TABLERO TD1, TD2, A TD10.

1.- CALCULO DEL CABLE ALIMENTADOR POR CAPACIDAD DE CORRIENTE

In = MDxfR/ 1.732xVxCosθ

Donde:
MD = Máxima demanda
In = Corriente Nominal
Cos φ = Factor de potencia
fR = Factor de Reserva
V = Tensión Nominal
Reemplazando valores:
MD = 10,530.62 W
Cos φ = 0.85
Fr = 1.25
V = 220V, trifásico

In = 10,530.62 / 1.73 x220x0.85 = 32.55 Amperios

Id = 32.55 x 1.25 = 50 Amperios
-----------------------------------------------------------------------------------------------------------------
El Conductor apropiado para esta corriente Nominal es: 3-1x6 mm2 N2XOH
-----------------------------------------------------------------------------------------------------------------

2.- CALCULO DEL CABLE ALIMENTADOR POR CAIDA DE TENSION

∆V = Ix0.0175xL/S
L = Longitud desarrollada en m
∆V = Caída de tensión
S = Sección del Conductor en mm2
Reemplazando valores:
∆V = 16,687.5 x 0.0175 x 18 m/6mm2 = 0.63 voltios
In = 50 Amperios
L = 18 m
S = 6 mm2
Máxima Caída de tensión permitida: 5.50 voltios
----------------------------------------------------------------------------------------------------------------
El Conductor apropiado por caída de tensión es: 3-1x6mm2 N2XOH
----------------------------------------------------------------------------------------------------------------

3.- SELECCIÓN DEL CABLE

==================================================================
El Conductor apropiado por capacidad de corriente y caída de tensión es: 3-1x6mm2
N2XOH
==================================================================

Breña, Setiembre 2021
