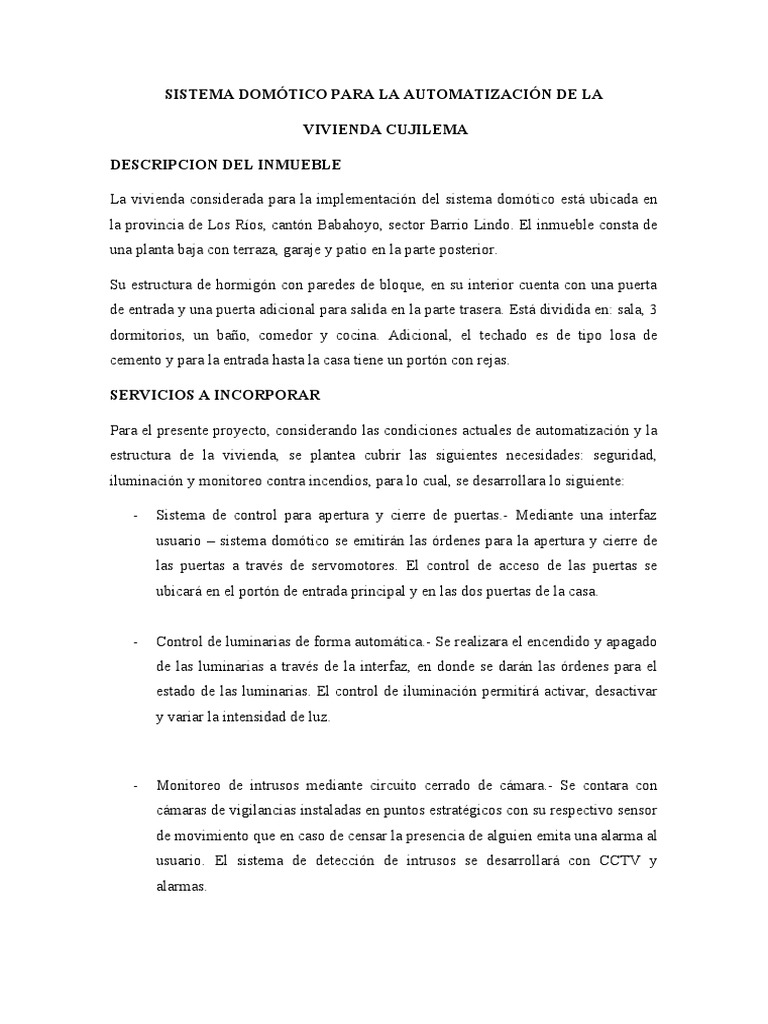

SISTEMA DOMÓTICO PARA LA AUTOMATIZACIÓN DE LA
VIVIENDA CUJILEMA
DESCRIPCION DEL INMUEBLE
La vivienda considerada para la implementación del sistema domótico está ubicada en
la provincia de Los Ríos, cantón Babahoyo, sector Barrio Lindo. El inmueble consta de
una planta baja con terraza, garaje y patio en la parte posterior.
Su estructura de hormigón con paredes de bloque, en su interior cuenta con una puerta
de entrada y una puerta adicional para salida en la parte trasera. Está dividida en: sala, 3
dormitorios, un baño, comedor y cocina. Adicional, el techado es de tipo losa de
cemento y para la entrada hasta la casa tiene un portón con rejas.
SERVICIOS A INCORPORAR
Para el presente proyecto, considerando las condiciones actuales de automatización y la
estructura de la vivienda, se plantea cubrir las siguientes necesidades: seguridad,
iluminación y monitoreo contra incendios, para lo cual, se desarrollara lo siguiente:
- Sistema de control para apertura y cierre de puertas.- Mediante una interfaz
usuario – sistema domótico se emitirán las órdenes para la apertura y cierre de
las puertas a través de servomotores. El control de acceso de las puertas se
ubicará en el portón de entrada principal y en las dos puertas de la casa.
- Control de luminarias de forma automática.- Se realizara el encendido y apagado
de las luminarias a través de la interfaz, en donde se darán las órdenes para el
estado de las luminarias. El control de iluminación permitirá activar, desactivar
y variar la intensidad de luz.
- Monitoreo de intrusos mediante circuito cerrado de cámara.- Se contara con
cámaras de vigilancias instaladas en puntos estratégicos con su respectivo sensor
de movimiento que en caso de censar la presencia de alguien emita una alarma al
usuario. El sistema de detección de intrusos se desarrollará con CCTV y
alarmas.
- Monitoreo de temperatura, humedad y humo en caso de incendios.- Se contara
con sensores de condiciones ambientales, y en caso de tener anomalías en los
rangos solicitados emitir una alarma al usuario para verificar y solucionar el
problema. Con el sistema de monitoreo contra incendios se espera informar al
usuario sobre las variables de su vivienda mediante una interfaz que además
indica si los valores presentados son indicadores de un posible incendio, además
de una señal de alarma.
COMPONENTES DEL SISTEMA
Para el sistema domótico se emplea comunicación mediante tecnología inalámbrica
Wifi, la cual brinda la facilidad de incorporar funcionalidades como interfaces web que
pueden ser manejadas por el usuario desde cualquier dispositivo que posea los permisos
para acceder y ejecutar operaciones desde cualquier parte del mundo, siempre que
cuente con acceso a internet, y también permite el uso de bases de datos mediante
protocolo HTTP.
Node MCU V2 ESP8266 WIFI
Se considera como hardware controlador para este proyecto al Node MCU, el cual es
una plataforma código abierto similar a Arduino, pero orientada al internet de las cosas,
que emplea la tarjeta de desarrollo con funciones WiFi y conector micro-USB para su
programación en lenguaje C, C++ o Arduino.
Especificaciones técnicas
Voltaje de Alimentación: 5V DC
Voltaje de Entradas/Salidas: 3.3V DC
Pines Digitales GPIO: 17 (4 pueden configurarse como PWM a 3.3V)
Pin Analógico ADC: 1 (0-1V)
Sensores
Sensor electroquímico MQ7
Permite medir la presencia de gases como el monóxido de carbono, posee una respuesta
rápida y lectura estable de los valores de gases concentrados en el aire.
Especificaciones técnicas
Voltaje de Operación: 5V DC
Voltaje de Calentamiento: 5V (alto) y 1.4V (bajo)
Consumo de Resistencia: aprox. 350mW
Concentración de Oxigeno: 21%
Sensor HC-SR501
Este sensor es de tipo PIR para detectar la presencia de personas a través de su
temperatura corporal mediante radiación infrarroja en un rango de distancia de entre 3
hasta 7 metros.
Especificaciones técnicas
Voltaje de alimentación: 4.5V a 12V DC
Voltaje de salida (TTL): 3.3V
Angulo de detección: 90° a 110°
Intervalo de tiempo de alarma: 5 s a 5 m
Sensor DHT11
Es un sensor de temperatura y humedad relativa presente en el aire, es de tipo digital y
tiene una precisión de ± 2°C.
Especificaciones técnicas
Tensión de alimentación de 3 a 5 voltios
Corriente máxima de alimentación 2,5 mA
Rango de humedad relativa 20% a 80% con 5% de exactitud
Rango de temperatura de 0 a 50ºC con +-2ºC de exactitud
Fotoresistencia LDR GL55
Con esta fotorresistencia se puede usar la variación en su valor resistivo en función de la
luz recibida para usarse como señal de entrada analógica.
Actuadores
Puente H L293D
Es un driver puente H para motores compuesto por 4 drivers o medio puente. Todas las
entradas del integrado son compatibles con el Node MCU por medio de TTL y la salida
de los drivers se activan o desactivan por pares.
Especificaciones técnicas
Voltaje de entrada (motores): 4.5V-36V.
Corriente DC por canal: 600mA.
Corriente pico por canal: 1.2 A
Protección contra sobre carga térmica.
Motor DC
Motor de excitación compuesto para cerradura automáticas de puertas y funcionamiento
con velocidad constante
Especificaciones técnicas
Modelo: R595-01
Marca: OEM
Dimensiones: 70*35mm
Tensión: DC 12V
Corriente con carga: 1.41 A
Interruptor inalámbrico
Se considera el uso de este para des energizar los tomacorrientes y desconectar
mediante un tiristor los elementos cuando no sean necesarios.
Hardware adicional
Cámara para CCTV
marca DAHUA
Modelo: DH-IPC-HDBW1220E
Tecnología CMOS 1/2.9”, 2 Megapíxeles
Switch POE 8 puertos
Marca: TP-Link
Modelo: TL-SG1008MP
puertos básicos de conmutación RJ-45 Ethernet: 8
Software
HTML
Es un lenguaje de hipertexto para el intercambio interactivo de información, no es un
lenguaje de programación, pero es ampliamente usado para aplicaciones web, por lo
cual está considerado en este trabajo para desarrollarse las aplicaciones para uso del
cliente final.
MySQL
Es un gestor de base de datos relacional, usado idealmente para aplicación con páginas
web y almacenamiento de datos.
Por medio de este gestor se podrán almacenar y gestionar la información de los
usuarios, control de la información de las personas del inmueble para permitir o denegar
el acceso tanto de forma física y en el software.
Se realizó la implementación de a vivienda en autocad
Presupuesto
Para los componentes de hardware se considera el siguiente presupuesto:
EQUIPO DESCRIPCION VALOR VALOR
UNITARIO TOTAL
4 Node MCU Versión 2. ESP8266 $7,90 $31,60
WIFI
1 Sensor MQ7 $2,40 $2.40
electroquímico
4 Fuente Voltaje 5v $3,50 $14
alimentación
4 Regulador voltaje Voltaje 3.3V $1,60 $6,40
3 Foto resistor GL55 $1,50 $4,50
2 Sensor PIR HC-SR501 $3 $6
4 Sensor temperatura DHT11 $4,10 $16,40
y humedad
1 Relé Grupo de relés 8 $22
3 Motor DC $7 $21
3 Puente H Driver puente H L293D $4,80 $14,40
4 Cámara Cámara IP para CCTV $66 $264
1 Switch 8 puertos $17,90 $17,90
TOTAL MATERIALES $420,60
TOTAL MANO DE OBRA $350,00
TOTAL OBRA $770,60
Bibliografía
Electronica Made. (s.f.). Puente H L293D. Obtenido de Electronica Made:
https://electronicamade.com/puente-h-l293d/
Motor DC, para la cerradura de puerta automática del motor eléctrico de actuadores.
(s.f.). Obtenido de MadeInChina:
https://es.made-in-china.com/co_jixinmotor/product_DC-Motor-for-Auto-Door-
Lock-Actuators-Electric-Motor_eonuuyeog.html
Naylamp Mechatronics. (s.f.). NODEMCU V2 ESP8266 WIFI. Obtenido de Naylamp
Mechatronics: https://naylampmechatronics.com/espressif-esp/153-nodemcu-v2-
esp8266-wifi.html
Naylamp Mechatronics. (s.f.). SENSOR MQ-7. Obtenido de Naylamp Mechatronics:
https://naylampmechatronics.com/sensores-gas/74-sensor-mq-7-gas-monoxido-
de-carbono-co.html
SWITCH POE TP-LINK TL-SG1008MP 8 PUERTOS GIGABIT. (s.f.). Obtenido de
Electrónica Siglo 21: https://www.siglo21.net/switch-poe-tp-link-tl-sg1008mp-
8-puertos-gigabit-poe-126w-metal-desktop-kit-para-rack-gcpd8.html
Unit Electronics. (s.f.). Sensores de Movimiento PIR HC-SR501. Obtenido de
https://uelectronics.com/producto/sensores-de-movimiento-pir-hc-sr501-hc-
sr505-hy3612-am312/
