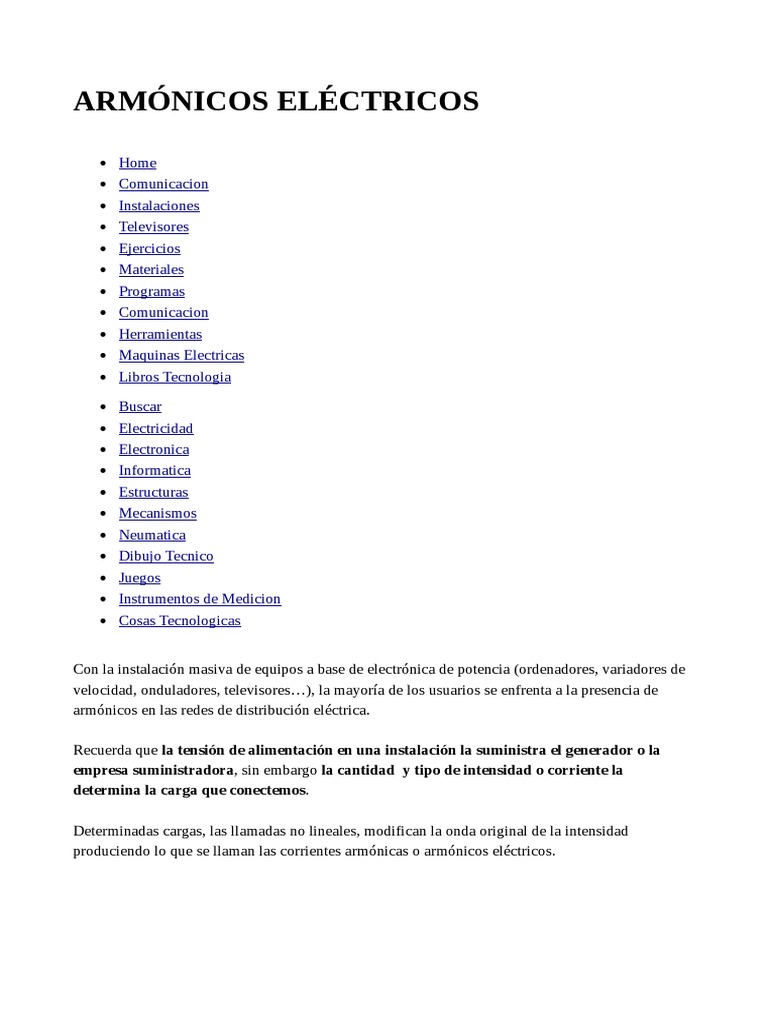

Con la instalación masiva de equipos a base de electrónica de potencia (ordenadores, variadores de

velocidad, onduladores, televisores…), la mayoría de los usuarios se enfrenta a la presencia de
armónicos en las redes de distribución eléctrica.

Recuerda que la tensión de alimentación en una instalación la suministra el generador o la

empresa suministradora, sin embargo la cantidad  y tipo de intensidad o corriente la
determina la carga que conectemos.

Determinadas cargas, las llamadas no lineales, modifican la onda original de la intensidad

produciendo lo que se llaman las corrientes armónicas o armónicos eléctricos.
Índice de Contenidos

- Cargas Lineales y No Lineales

- Corrientes Armónicas
- Características de los Armónicos
- Fórmulas para Armónicos
- Ejercicio de Armónicos
- Receptores Productores de Armónicos
- Cómo Saber si la Instalación Tiene Armónicos
- Efectos de los Armónicos en Aparatos Eléctricos
- Efecto de los armónicos en la Red Eléctrica
- Video Resúmen Armónicos

Cargas Lineales y Cargas No Lineales

La onda de la tensión en alterna es una onda senoidal con una frecuencia de 50HZ, es decir se
repite la misma onda cada 50 segundos.

Nota: en Europa 50Hz en América es de 60Hz

Mientras no conectemos nada al circuito no tendremos corriente eléctrica, pero si que tenemos
tensión.
Ahora llega el momento de conectar nuestro receptor, y entonces comenzará a circular una corriente
eléctrica por el circuito cerrado.

¿Cómo será esta corriente eléctrica?

Pues depende del receptor.

Los Receptores o Cargas lineales son aquellas que cuando se conectan a la red, la onda de la
tensión y la de la corriente que demandan tienen la misma forma (senoidal) y la misma frecuencia
(50Hz), por lo que la onda de la intensidad decimos que no se distorsiona (deforma).

Lógicamente los valores de la intensidad no serán los mismos que la de la tensión.

En la imagen anterior puedes ver la onda de la tensión y de la intensidad, aunque estén desfasadas
30º, pero las 2 ondas son senoidales y de 50Hz
Es decir con este tipo de receptores la onda de la tensión y la de la corriente son senoidales de 50Hz
y no se ven modificadas.

Receptores lineales son las lámparas normales, los motores y las bobinas, los condensadores, etc.

¡¡¡OJO!!! Las bobinas y condensadores aunque retrasen o adelante la onda de la tensión con
respecto a la intensidad, no deforman la onda.

Sin embargo hay otro tipo de receptores llamados No Lineales que demandan unas corrientes
distorsionadas con respecto a la onda de la tensión senoidal a 50Hz.

Por ejemplo en un diodo, un rectificado de media onda o un variador de frecuencia claramente la

corriente que demandan será con una onda modificada, no será senoidal y tampoco probablemente a
50Hz.

Cualquier receptor que demande un corriente de diferente frecuencia a 50Hz en algún momento
producirá una distorsión en la onda original.

Las Receptores o Cargas No Lineales son aquellos que la onda de la tensión es la misma al
conectarlos a la red, pero la onda de la corriente se distorsiona (cambia).
Los rectificadores de media onda y de onda completa, y en definitiva los equipos electrónicos que
suelen llevar todos rectificadores en su fuente de alimentación, deforman la onda y por lo tanto son
No Lineales.

También son No Lineales los Variadores de Frecuencia para controlar la velocidad de los motores,
que ál variar la frecuencia de la onda también varían la onda.
