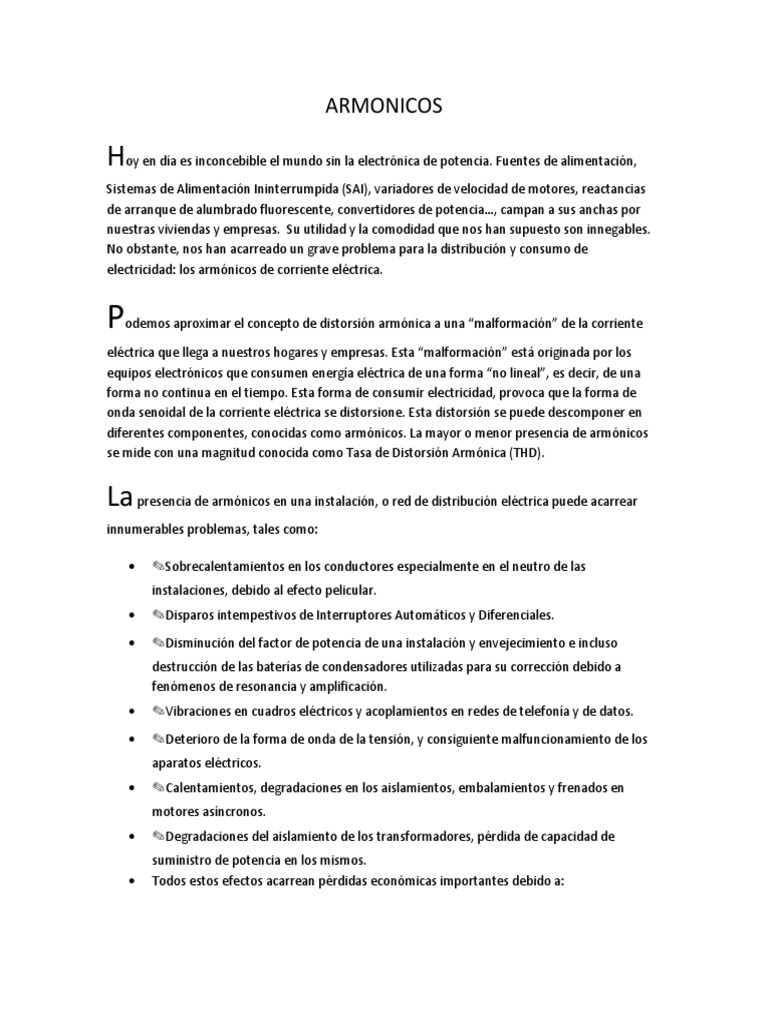

ARMONICOS

Hoy en día es inconcebible el mundo sin la electrónica de potencia. Fuentes de alimentación,

Sistemas de Alimentación Ininterrumpida (SAI), variadores de velocidad de motores, reactancias
de arranque de alumbrado fluorescente, convertidores de potencia…, campan a sus anchas por
nuestras viviendas y empresas. Su utilidad y la comodidad que nos han supuesto son innegables.
No obstante, nos han acarreado un grave problema para la distribución y consumo de
electricidad: los armónicos de corriente eléctrica.

P odemos aproximar el concepto de distorsión armónica a una “malformación” de la corriente

eléctrica que llega a nuestros hogares y empresas. Esta “malformación” está originada por los
equipos electrónicos que consumen energía eléctrica de una forma “no lineal”, es decir, de una
forma no continua en el tiempo. Esta forma de consumir electricidad, provoca que la forma de
onda senoidal de la corriente eléctrica se distorsione. Esta distorsión se puede descomponer en
diferentes componentes, conocidas como armónicos. La mayor o menor presencia de armónicos
se mide con una magnitud conocida como Tasa de Distorsión Armónica (THD).

La presencia de armónicos en una instalación, o red de distribución eléctrica puede acarrear

innumerables problemas, tales como:

 ✎Sobrecalentamientos en los conductores especialmente en el neutro de las

instalaciones, debido al efecto pelicular.
 ✎Disparos intempestivos de Interruptores Automáticos y Diferenciales.
 ✎Disminución del factor de potencia de una instalación y envejecimiento e incluso
destrucción de las baterías de condensadores utilizadas para su corrección debido a
fenómenos de resonancia y amplificación.
 ✎Vibraciones en cuadros eléctricos y acoplamientos en redes de telefonía y de datos.
 ✎Deterioro de la forma de onda de la tensión, y consiguiente malfuncionamiento de los
aparatos eléctricos.
 ✎Calentamientos, degradaciones en los aislamientos, embalamientos y frenados en
motores asíncronos.
 ✎Degradaciones del aislamiento de los transformadores, pérdida de capacidad de
suministro de potencia en los mismos.
 Todos estos efectos acarrean pérdidas económicas importantes debido a:
  ✎Necesidad de sobredimensionamiento de los conductores y de las potencias
contratadas en una instalación.
 ✎Necesidad de sustitución con mayor frecuencia de los aparatos y máquinas dañados por
los armónicos.
 ✎Paradas de producción debidas a los disparos intempestivos de los elementos de
protección y mando.

Ahora bien, ¿cómo podemos detectar la presencia de armónicos en nuestra instalación? Además
de la propia observación de los efectos causados y la experiencia de los técnicos de
mantenimiento, podemos recurrir a instrumentos tales como osciloscopios, multímetros y pinzas
de verdadero valor eficaz (TMRS), multímetros medidores de armónicos y analizadores de redes
eléctricas, además de la existencia de especialistas y profesionales que nos pueden hacer un
diagnóstico de los problemas de armónicos de nuestra instalación.

MEDIDAS PARA SOLUCIONAR ARMONICOS

Conocidos lo que son, los efectos que producen y cómo se pueden detectar, veamos ahora
algunas de las múltiples soluciones que existen:

1. ✎Sobredimensionamiento de conductores y pletinas. Utilización de un neutro para

cada fase.
2. ✎Utilización de transformadores de aislamiento de estrella-triángulo, con

secundario en zig-zag o con doble secundario.

3. ✎Filtros pasivos como las impedancias antiarmónicas o los llamados “shunt

resonantes”, formados por elementos pasivos como inductancias y condensadores.

Filtros activos y convertidores “limpios”.
4. ✎Utilización de diferenciales “superinmunizados” calibrados para soportar altas

tasas de THD.
5. ✎Separación de los elementos no lineales de las “cargas limpias” en una instalación

eléctrica.
6. ✎Impedancias de alisado, conectadas a las cargas no lineales. Filtros en cargadores

y alimentadores.
 7. Alertados de la presencia de los armónicos e informados de sus características,
puntos fuertes y debilidades, podemos armarnos y defendernos de ellos. Para quien
desee profundizar en el tema, existen numerosos tratados, publicaciones y
cuadernos técnicos disponibles. Aquí he pretendido una aproximación al problema
que representan para los consumidores, de una forma sencilla, concisa y fácilmente
entendible

Armónicos Los armónicos son tensiones o corrientes sinusoidales con una frecuencia que es un
múltiplo entero (k) de la frecuencia del sistema de distribución, denominada frecuencia
fundamental (50 o 60 Hz). Cuando los armónicos se combinan con la corriente o la tensión
fundamental sinusoidal respectivamente, distorsionan la forma de onda de la corriente o la
tensión (consultar Fig. 3.1). Los armónicos se identifican generalmente como Hk, donde la k es el
orden de los armónicos. • IHk o UHk indican el tipo de armónico (corriente o tensión). • IH1 o UH1
designan la corriente o la tensión sinusoidal a 50 o 60 Hz cuando no hay armónicos (corriente o
tensión fundamental). H1 (50 Hz) H3 (150 Hz) H1 + H3 Fig. 3.1. Distorsión de H1 (fundamental) en
H3 (armónico de tercer orden). Las cargas no lineales como causa Los equipos que cuentan con
electrónica de potencia son la principal causa de los armónicos. Para alimentar la electrónica con
potencia en CC, el equipo cuenta con una fuente de alimentación conmutada con un rectificador
en la entrada que obtiene las corrientes armónicas. Algunos ejemplos son los ordenadores, los
motores de velocidad variable, etc. Otras cargas distorsionan la corriente debido a su principio
operativo y también producen armónicos. Algunos ejemplos son los fluorescentes, las lámparas de
descarga, las máquinas soldadoras y los dispositivos de núcleo magnético que se pueden saturar.
)Todas las cargas que distorsionan la corriente sinusoidal normal producen armónicos y se
denominan cargas no lineales. PC Motor de velocidad variable Lámpara fluorescente Fig. 3.2.
Ejemplos de cargas no lineales que producen armónicos. Cargas lineales y no lineales La
alimentación de la red eléctrica proporciona 50/60 Hz de tensión sinusoidal a las cargas. La forma
de onda de la tensión proporcionada por la fuente como respuesta a las necesidades de carga
depende del tipo de carga. Cargas lineales La corriente que se obtiene es sinusoidal con la misma
frecuencia que la tensión. La corriente puede estar desplazada (ángulo ϕ) con respecto a la
tensión.

• La ley de Ohm define una relación lineal entre la tensión y la corriente (U = ZI) con un
coeficiente constante, la impedancia de la carga. La relación entre la corriente y la tensión es
lineal. Algunos ejemplos son las bombillas estándar, los calefactores, las cargas resistivas, los
motores o los transformadores. Schneider Electric Edición de 09/2015 pág. 2 Armónicos (cont.)
 • Este tipo de carga no contiene componentes electrónicos activos, sino únicamente resistencias
(R), inductores (L) y condensadores (C). Cargas no lineales

• La corriente consumida por la carga es periódica, pero no sinusoidal. La forma de onda de la

corriente queda distorsionada por la corriente de los armónicos.

• La ley de Ohm que define la relación entre la corriente y la tensión total (1) ya no es válida
porque la impedancia de la carga varía más de un periodo (consultar Fig. 3.3). La relación entre la
corriente y la tensión no es lineal.

• La corriente consumida por la carga es, de hecho, la combinación de: - Una corriente sinusoidal
denominada fundamental, a una frecuencia de 50 o 60 Hz. - Armónicos, que son corrientes
sinusoidales de una amplitud inferior a la de la fundamental, pero cuya frecuencia es un múltiplo
de la fundamental que define el orden del armónico [por ejemplo, el armónico de tercer orden
tiene una frecuencia de 3 x 50 Hz (o 60 Hz)]. (1) La ley de Ohm se aplica a cada tensión y corriente
del mismo orden armónico, Uk = Zk Ik, donde Zk es la impedancia de carga para un orden
específico, pero ya no es válida para la corriente y la tensión total. Î Cargas lineales, cargas no
lineales, ver cap. 1 pág. 11 "Calidad de alimentación con SAI". Un ejemplo son las cargas RCD
(resistencia, condensador, diodo) que se encuentran en la mayoría de las fuentes de alimentación
que se utilizan en dispositivos electrónicos.

● El condensador C, en ciertas condiciones de estado estable, solo se carga cuando la tensión de

línea instantánea es superior a la tensión de sus terminales.

● A partir de ese punto, la impedancia de carga es baja (diodo activado). Antes, la impedancia era
alta (diodo desactivado).

● Por tanto, la impedancia de una carga no lineal varía en función de la tensión de sus terminales.
● La impedancia no es constante y la tensión y la corriente ya no son sinusoidales.

● La forma de la corriente es más compleja y se puede representar, utilizando el teorema de

Fourier, añadiendo: - Una corriente con la misma frecuencia f que la tensión, denominada
fundamental. - Otras corrientes con las frecuencias kf (k es un número entero > 1) denominadas
armónicas.

● La figura muestra una idea general de la corriente de carga con solo dos órdenes de armónicos,
IH3 e IH5. Fig. 3.3. Tensión y corriente para cargas no lineales Tipos de armónicos y aspectos
específicos de los armónicos de secuencia cero Tipos de armónicos Las cargas no lineales causan
tres tipos de corrientes armónicas, todas en órdenes impares (porque la sinusoidal es una función
"impar").

• Armónicos H7 - H13 - …. : secuencia positiva. • Armónicos H5 - H11 - …. : secuencia negativa.

• Armónicos H3 - H9 - …. : secuencia cero. Aspectos específicos de los armónicos de secuencia cero

(H3 y múltiplos) Las corrientes de armónicos de secuencia cero [H3 y múltiplos impares, escritos
como 3(2k+1) donde k es un entero] en sistemas trifásicos se añaden en el conductor neutro. Esto
se debe a que su orden 3(2k+1) es un múltiplo del número de fases (3), lo cual significa que
coinciden con el desplazamiento (un tercio de un periodo) de las corrientes de fase. Schneider
Electric Edición de 09/2015 pág. 3 Armónicos (cont.) La Figura 3.4 ilustra este fenómeno en un
periodo. La corriente de las tres fases se desplaza un tercio de un periodo (T/3), es decir, los
armónicos IH3 respectivos están en la fase y se añaden los valores instantáneos. En consecuencia:
• Cuando no hay armónicos, la corriente del neutro es igual a cero: IN = I1+I2+I3 = 0

• Cuando hay armónicos, la corriente del neutro es igual a: I1 + I2 + I3 = 3 IH3 . Por tanto, debe
prestarse especial atención a este tipo de armónicos en las instalaciones con un neutro distribuido
(aplicaciones de infraestructuras y comerciales). Fig. 3.4. Los armónicos de tercer orden y sus
múltiplos se añaden en el neutro. Schneider Electric Edición de 09/2015 pág. 4 Armónicos (cont.)
Fig. 3.5. Cuando hay armónicos H3 y sus múltiplos impares, la corriente del neutro ya no es igual a
cero, sino la suma de los armónicos de secuencia cero. Valores armónicos característicos El análisis
armónico de una corriente no lineal consiste en determinar:

• Los órdenes de los armónicos presentes en la corriente.

• La importancia relativa de cada orden armónico. Abajo se detallan algunos valores armónicos
característicos y relaciones fundamentales que se utilizan en el análisis de armónicos. Consultar
WP 17 Î Î Para más información sobre los armónicos, ver cap. 5 y las explicaciones del Documento
Técnico WP 17 "Understanding Power Factor, Crest Factor and Surge Factor" ("Comprensión del
factor de potencia, el factor de cresta y el factor de sobretensión"). Valor eficaz de los armónicos
Es posible medir el valor eficaz de cada orden de armónicos porque las diferentes corrientes
armónicas son sinusoidales, pero con diferentes frecuencias que son múltiplos de la frecuencia
fundamental.

• IH1 es el componente fundamental (50 o 60 Hz).

• IHk es el componente armónico en el que k es el orden de armónicos (k veces 50 o 60 Hz). El

análisis de los armónicos se utiliza para determinar los valores. Corriente eficaz total Irms IH IH IH
IH = + + ++ + 1 k 2 2 2 3 2 2 ... ... Armónicos individuales Cada armónico se expresa como
porcentaje, es decir la proporción de su valor eficaz con respecto al valor eficaz del fundamental.
Esta proporción es el nivel del armónico individual. Hk% = distorsión del armónico k = 100 1 IH IH k
Distorsión armónica de tensión y corriente Las cargas no lineales generan armónicos tanto de
tensión como de corriente. Esto se debe a que, para cada armónico de corriente de carga, hay un
armónico de tensión de alimentación con la misma frecuencia. Como consecuencia, los armónicos
también distorsionan la tensión. La distorsión de una onda sinusoidal se presenta en forma de
porcentaje: THD* % = distorsión total = 100 rms value of allharmonics rms value of fundamental *
Distorsión armónica total (THD). Schneider Electric Edición de 09/2015 pág. 5 Armónicos (cont.) Se
definen los siguientes valores:

• TDHU % para la tensión, basada en los armónicos de tensión. • TDHI % para la corriente, basada
en los armónicos de corriente. El valor de THDI (o de THDU con valores UHk) se mide con la
siguiente ecuación: THDI IH IH IH H IH k % ... ... = + + ++ + 100 2 2 3 2 4 2 2 1 Factor de cresta El
factor de cresta (Fc), utilizado para caracterizar la forma de la señal (corriente o tensión), es la
proporción entre el valor pico y el valor eficaz. Fc peak value rms value = A continuación se indican
los valores típicos para diferentes cargas: • Carga lineal: Fc = 2 = 1,414 • Estructura principal: Fc =
de 2 a 2,5

• Microordenadores: Fc = de 2 a 3 Espectro de la corriente armónica La definición del espectro de

una corriente armónica consiste en determinar la forma de onda de la corriente y los armónicos
individuales, así como ciertos valores como el THDI y el Fc. Corriente de entrada de un rectificador
trifásico. Armónicos individuales H5 = 33% H7 = 2,7% H11 = 7,3% H13 = 1,6% H17 = 2,6% H19 =
1,1% H23 = 1,5% H25 = 1,3% THDI = 35% Fc = 1,45 Espectro armónico y THDI correspondiente. Fig.
3.6. Espectro armónico de la corriente producida por una carga no lineal. Factor de potencia
Factor de potencia El factor de potencia es la proporción entre la potencia activa (kW) y la
potencia aparente S (kVA) de los terminales de una carga no lineal. )kVA(S )kW(P =λ No es el
desplazamiento de fase entre la tensión y la corriente, puesto que ya no son sinusoidales.
Desplazamiento entre la tensión y la corriente fundamentales El desplazamiento de fase ϕ1 entre
la tensión y la corriente fundamentales, ambas sinusoidales, se puede definir como: )kVA(S )kW(P
cos 1 1 1 =ϕ P1 y S1 son la potencia activa y aparente, respectivamente, del valor fundamental.
Factor de distorsión El factor de distorsión se define como: 1cos 1 2 THDI 1 ϕ λ =−= +1 v (como se
define en IEC 60146). Cuando no hay armónicos, este factor es 1 y el factor de potencia es
simplemente el cos ϕ. Schneider Electric Edición de 09/2015 pág. 6 Armónicos (cont.) Potencia
Carga lineal En los terminales de una carga lineal trifásica equilibrada, proporcionada con una
tensión fase a fase U y una corriente I, donde el desplazamiento entre U e I es ϕ, los valores de
potencia son:

• P aparente = S = UI, en kVA

• P activa = S cos ϕ, en kW

• P reactiva = Q = S sin ϕ, en kVAr 22 += QPS Carga no lineal En los terminales de una carga no
lineal, la ecuación para P es mucho más compleja porque U e I contienen armónicos. No obstante,
se puede expresar simplemente como:

• P = S λ (λ = factor de potencia) Para los valores fundamentales U1 e I1, desplazados por ϕ1: • P
fundamental aparente = = 111 3IUS

• P fundamental activa = P1 = S1 cos ϕ1

• P fundamental reactiva Q1 = S1 sin ϕ1 221 2 1 ++= DQPS D es la potencia de distorsión debida a

los armónicos. Efectos de los armónicos Pérdida de potencia aparente La Figura 3.7 muestra que el
producto de multiplicar una tensión en la frecuencia fundamental sin armónicos por una corriente
de tres armónicos es cero al final de un periodo. Esto se cumple independientemente de cuáles
sean la fase y el orden del armónico. ) En los dispositivos eléctricos, los armónicos no producen
potencia activa ni reactiva, solo pérdidas por el efecto Joule (ri2 ). Esto se expresa mediante la
relación 221 2 1 ++= DQPS Una parte de la potencia aparente la consumen los armónicos, sin
ningún resultado.

• En los dispositivos giratorios, el par de apriete del motor resultante es igual a cero y solo existe
un par de apriete intermitente parasitario, que crea vibraciones.

• La única potencia activa presente durante una caída de tensión es el calor que produce la
corriente armónica (Ihk) en un conductor con resistencia r (r IHk 2 ). Consultar WP 26 Î Î Consulte
el Documento Técnico WP 26 “Hazards of Harmonics and Neutral Overloads” (“Peligros de los
armónicos y las sobrecargas neutras”) para obtener más información. Schneider Electric Edición de
09/2015 pág. 7 Armónicos (cont.) Fig. 3.7. Multiplicaciones de U x I para los valores fundamentales
(arriba) y los fundamentales con armónicos (abajo). ) El aumento de la temperatura debido
Aumento de la temperatura de los cables a las corrientes armónicas se suma al aumento de
temperatura debido a la corriente fundamental El aumento de temperatura de los cables se
expresa como: Pérdidas = ∑ ∞ =1n 2 IHnr Corriente en el neutro ) El neutro debe
sobredimensionarse para tener en cuenta las corrientes de armónicos de tercer orden y sus
múltiplos. Todas las corrientes de armónicos de tercer orden y sus múltiplos impares se añaden en
el neutro (consultar Fig. 3.8). La corriente del neutro puede ser hasta 1,7 veces la de las fases.
Consecuencias Pérdidas significativas en el neutro r Ineutro2 = aumento de temperatura en el
neutro Schneider Electric Edición de 09/2015 pág. 8 Armónicos (cont.) Fig. 3.8. Los armónicos de
tercer orden y sus múltiplos se añaden en el neutro. Cargas autocontaminantes El valor THDI de la
distorsión de la corriente, causado por la carga, genera el valor THDU de la distorsión de la tensión
causado por las corrientes armónicas que fluyen por las diferentes impedancias de la fuente hacia
abajo. La Figura 3.9 muestra las diferentes formas de distorsión en una instalación eléctrica
común. ) La distorsión de la tensión refleja la de la corriente y aumenta al ritmo de la suma de las
impedancias aguas arriba de la carga no lineal. Fig. 3.9. Efectos de los armónicos en la instalación.
Schneider Electric Edición de 09/2015 pág. 9 Armónicos (cont.) Riesgo de avería del condensador
El valor de la corriente de un condensador es: ) En resumen, cuanto mayor sea el contenido de los
componentes de orden superior de la tensión, peor será el estado del condensador. A menudo es
necesario utilizar condensadores reforzados. .I = U C ω Para una corriente armónica de orden k, la
frecuencia angular es igual a ω = 2π k f, y la corriente es igual a: .I = 2 π k f U C donde f = frecuencia
fundamental y k = orden de armónicos. El valor de la corriente aumenta con k. Además, para una
frecuencia armónica, también puede haber resonancia (1) del condensador (capacitancia C) con la
inductancia equivalente (L) de la fuente (transformador, básicamente inductivo) en paralelo con la
de las otras cargas suministradas. Este circuito resonante (consultar Fig. 3.10) amplifica
notablemente la corriente armónica del orden correspondiente, de modo que empeora el estado
del condensador. (1) Esto ocurre si, para un orden armónico k, con una frecuencia fk = k x 50 (o 60)
Hz, LCωk 2 ˜ 1, donde ω= 2 π fk. resonant LC circuit All non-linear loads Source impedance
(transformer) in parallel with that of other loads supplied harmonic currents IH L C Fig. 3.10.
Efectos de los armónicos con condensadores, riesgo de resonancia. Consecuencias • Riesgo de
avería del condensador.
• Riesgo de resonancia por la presencia de inductores. Deben respetarse ciertos límites: • U máx.
= 1,1 Un

• I máx. = 1,3 In

• THDU máx. = 8%

• Selección del tipo de condensador, en función del caso, es decir estándar, de clase h (aislamiento
reforzado), con inductores armónicos. Desclasificación de los transformadores Se combinan una
serie de efectos: ) En términos generales, los armónicos crean una desclasificación de la fuente
que es inversamente proporcional al factor de alimentación de carga, es decir, cuanto menor sea
el factor de potencia, más deberá desclasificarse la fuente

• Debido al efecto del revestimiento, la resistencia de un bobinado del transformador aumenta

con el orden de los armónicos.

• Las pérdidas ocasionadas por la histéresis son proporcionales a la frecuencia.

• Las pérdidas debidas a las corrientes de Foucault son proporcionales al cuadrado de la

frecuencia. Consecuencias ) De acuerdo con la norma NFC 52-114, la potencia de los
transformadores debe desclasificarse aplicando un coeficiente k a su potencia nominal, como: ∑
∞= = + = n 2n 1,62nnH0,11 1 k Se trata de una ecuación empírica. Otras normas nacionales
recomiendan la desclasificación utilizando un factor k similar que depende del país (p. ej. BS 7821
Parte 4, IEE 1100-1992). Ejemplo Un transformador de 1.000 kVA ofrece un puente rectificador de
seis pulsos que genera los siguientes armónicos: H5 = 25%, H7 = 14%, H11 = 9%, H13 = 8%. El
coeficiente de desclasificación es k = 0,91. En consecuencia, la potencia aparente del
transformador es de 910 kVA. Schneider Electric Edición de 09/2015 pág. 10 Schneider Electric
Edición de 09/2015 pág. 11 Armónicos (cont.) Riesgo de generadores con perturbaciones De un
modo similar a los transformadores, los generadores sufren mayores pérdidas debido a la
histéresis y las corrientes de Foucault. ) En términos prácticos, el valor THDI de la corriente del
generador no debe superar el 20%. Por encima de ese porcentaje, es necesario desclasificar.

• La reactancia subtransitoria X"d aumenta en función de la frecuencia.

• El campo giratorio "armónico" rastrea el rotor a una frecuencia diferente a la frecuencia de

sincronismo (50 o 60 Hz). Consecuencias

• Creación de un par de apriete parasitario que reduce la eficacia de la conversión de mecánico a

eléctrico.

• Pérdidas adicionales en los bobinados del inductor y el humectador del rotor

. • Presencia de vibración y ruido anormal. Pérdidas en los motores asíncronos Los armónicos
producen los siguientes efectos en los motores asíncronos:

• Aumentos en las pérdidas en hierro y Joule (pérdidas de estátor).

 • Par de apriete intermitente (pérdidas de rotor con disminución de la eficacia mecánica). ) El
valor de THDU debe ser inferior al 10% para limitar este fenómeno. Efectos en otros equipos Los
armónicos también pueden perturbar el funcionamiento de los siguientes equipos:

• Unidades de disparo no eficaz, que ocasionan la molesta desconexión de los disyuntores

• Centrales telefónicas automáticas

• Alarmas

• Dispositivos electrónicos sensibles

• Sistemas de control remoto Efectos en sistemas SAI recientes Los sistemas SAI modernos tienen
frecuencias de recorte elevadas (PWM) y una impedancia de salida muy baja (equivalente a un
transformador cinco veces más potente). En comparación con las cargas no lineales, estos SAI
ofrecen:

• Pérdidas limitadas

• Funcionamiento en modo de limitación de corriente

• Distorsión de tensión muy baja (THDU < 3%) ) Los SAI son un medio excelente para ofrecer
cargas no lineales. Conclusión Los armónicos pueden tener efectos nocivos en las instalaciones
eléctricas y en la calidad del funcionamiento. Por ello, las normas internacionales estipulan niveles
de compatibilidad de armónicos cada vez más precisos para los equipos y establecen límites para
el contenido armónico de los sistemas de distribución públicos. Î Para conocer las normas sobre
los armónicos, ver cap. 5 p. 28 "Normas del SAI". En las páginas siguientes se presentan las
distintas estrategias frente a los armónicos y la utilidad de los acondicionadores de armónicos
activos AccuSine. Eliminación de armónicos Estrategias frente a los armónicos Hay dos estrategias:
• Aceptar y vivir con los armónicos, lo cual significa básicamente que hay que sobredimensionar
los equipos para tener en cuenta los armónicos. • Eliminar los armónicos, parcial o totalmente,
utilizando filtros acondicionadores de armónicos activos. Aceptación de los armónicos
Sobredimensionamiento de los equipos Dado que los efectos negativos de las corrientes
armónicas aumentan con la impedancia acumulativa de los cables y las fuentes, la solución obvia
es limitar la impedancia total para reducir tanto la distorsión de la tensión como el aumento de la
temperatura. La Figura 3.11 muestra los resultados cuando se doblan las secciones transversales
de los cables y la potencia nominal de la fuente. Puesto que el valor de THDU depende
principalmente del componente inductivo y, por tanto, de la longitud de los cables, está claro que
esta solución no es muy eficaz y que simplemente limita el aumento de la temperatura. La Figura
3.12 muestra que para las corrientes armónicas más fuertes (H3 a H7), la proporción Lω/R es igual
a 1 para los cables con una sección transversal de 36 mm². En consecuencia, por encima de los 36
mm², es necesario reducir la impedancia utilizando un cable multinúcleo para crear impedancias
paralelas. Î Para los centros de datos, consulte “Harmonic Currents in the Data Center: A Case
Study” (“Corrientes armónicas en el centro de datos: estudio monográfico"). Consultar WP 38 Î Fig.
3.11. Aumento de las secciones transversales de los cables para limitar la distorsión y las pérdidas.
Fig. 3.12. Influencia de la sección transversal del cable en Lω/R. Schneider Electric Edición de
09/2015 pág. 12 Eliminación de armónicos (cont.) Soluciones de Schneider Electric para eliminar
los armónicos Existen diferentes tipos de soluciones para eliminar los armónicos. Î Filtros, ver cap.
1 p. 27 “ Selección de un filtro” . Filtros pasivos Los filtros LC pasivos se ajustan a la frecuencia que
debe eliminarse o atenúan una banda de frecuencias. Los sistemas de recombinación armónica
(doble puente, cambio de fase) también se pueden incluir en esta categoría.

• A petición, Schneider Electric puede integrar este tipo de filtro en sus soluciones. Los filtros
pasivos tienen dos inconvenientes principales:

• La eliminación de los armónicos solo es eficaz para una instalación específica, es decir, la
incorporación o eliminación de cargas puede interrumpir el sistema de filtrado.

• A menudo son difíciles de implementar en las instalaciones que ya existen. Filtros activos /
acondicionadores de armónicos activos Los filtros activos, también denominados
acondicionadores de armónicos activos, como AccuSine, cancelan los armónicos inyectando
corrientes armónicas exactamente iguales donde surgen. Este tipo de filtros reaccionan en tiempo
real (es decir, de forma activa) frente a los armónicos existentes para eliminarlos. Son más eficaces
y flexibles que los filtros pasivos, evitan sus inconvenientes y, en comparación, constituyen una
solución que:

• Ofrece un gran rendimiento (es posible eliminar totalmente los armónicos, hasta el orden 50º ).
• Es flexible y se puede adaptar (posibilidad de configurar la acción) y reutilizar. Tabla de resumen
de las posibles estrategias frente a los armónicos Estrategia Ventajas Inconvenientes Soluciones de
Schneider Electric Aceptación de los armónicos Aumento de los valores nominales de las fuentes o
las secciones transversales de los cables Reducción del valor THDU de la alimentación mediante la
reducción de la impedancia de la fuente. Reducción de las pérdidas Joule. Difícil en las soluciones
existentes. Solución costosa que se limita a reducir el componente resistivo de las secciones
transversales pequeñas (la inductancia permanece constante). Requiere cables paralelos para las
secciones transversales grandes. No evita las perturbaciones aguas arriba de la instalación. No
cumple las normas. Alimentación especial para cargas no lineales Limita las perturbaciones en
cargas colindantes mediante el desacoplamiento. Igual que el punto anterior. Armónicos
eliminados parcialmente Filtros pasivos ajustados Solución sencilla. Solo para una o dos órdenes
de armónicos. Los filtros de banda ancha no son muy eficaces. Posibilidad de resonancia. Se
necesita un trabajo de diseño costoso. Gama de filtros pasivos Incluye soluciones de doble puente
y cambio de fase. Inductores aguas arriba de las cargas no lineales Reducción de las corrientes
armónicas. Limita los efectos de las sobretensiones transitorias. Aumento del valor de THDU en los
terminales de la carga. Transformadores especiales Eliminación solo de ciertos órdenes de
armónicos. Construcción no estándar. Armónicos eliminados completamente Acondicionadores de
armónicos activos Solución sencilla y flexible Es posible eliminar los armónicos totalmente (hasta
el orden 25º ), sistema adaptable (configuración de la acción) y reutilizable. Acondicionadores
activos AccuSine Schneider Electric Edición de 09/2015 pág. 13 AccuSine Acondicionadores de
armónicos activos Acondicionadores activos AccuSine Características de AccuSine
Acondicionadores de armónicos activos AccuSine Los acondicionadores de armónicos activos
AccuSine constituyen un enfoque más general del problema de los armónicos. Estos filtros activos
no solo son para una unidad SAI, sino que están diseñados para eliminar los armónicos de toda la
instalación. AccuSine se adapta especialmente bien a las aplicaciones industriales y de
infraestructuras de media potencia, y ofrece corrientes acondicionadoras de 20 a 480 A en
sistemas trifásicos con un neutro. Estas soluciones se describen en la siguiente sección. La tabla
siguiente resume las principales características. Gama Nivel de potenci a Sistemas de 50/60 Hz
Características principales Aplicaciones AccuSine De 20 a 480 A De 380 a 415 V 3 Ph+N y 3 Ph

● Filtrado hasta H25

● Acondicionamiento activo digital con: - Análisis y acondicionamiento de órdenes individuales -

Tiempo de respuesta de 40 ms para fluctuaciones de carga Filtrado de sistemas industriales,
comerciales y de infraestructuras de media potencia, 3Ph+N y 3 Ph, cargas monofásicas Ventajas
del acondicionamiento de armónicos activos AccuSine

• Solución de banda ancha de H2 a H25 con acondicionamiento individual de cada fase.

• Es posible seleccionar órdenes de armónicos individuales para acondicionamiento.

• No existe riesgo de sobrecargas, límites de acondicionamiento en la potencia nominal máxima,

aunque la alimentación de carga supere el valor nominal.

• Se adapta automáticamente a todos los tipos de cargas, monofásicas y trifásicas.

• Compatible con todas las disposiciones de conexión a tierra del sistema.

• Corrección de factor de potencia.

• Económico, cuando los armónicos están cortados por la mitad, las pérdidas se reducen cuatro
veces. • Se puede reutilizar en otras instalaciones.

• Se puede actualizar con unidades conectadas en paralelo.

• Muy compacto.

• Instalación sencilla, con transformadores de corriente aguas arriba y aguas abajo. Principio de
funcionamiento La fuente alimenta exclusivamente el componente fundamental (IF) de la
corriente de carga. El acondicionador activo mide en tiempo real los armónicos (IH) producidos
por la carga y los alimenta. Aguas arriba del punto A, donde se ha conectado el acondicionador, la
corriente fundamental IF no se alta, y aguas abajo la carga obtiene la alimentación de la corriente
no lineal IF + IH. Schneider Electric Edición de 09/2015 pág. 14 AccuSine Acondicionadores de
armónicos activos Source IH Non-linear load Active harmonic conditioner IF A Measurement of
load harmonics Injection of compensation current IF + IH Fig. 3.13. Acondicionamiento armónico
de AccuSine. Modos de funcionamiento Modo digital, acondicionamiento de órdenes individuales
El modo de funcionamiento básico de AccuSine es digital, con un sensor de corriente, conversión
analógica/digital de las mediciones de corriente y cálculo en tiempo real del espectro armónico.
Esta información se suministra al inversor para la compensación de los órdenes de armónicos
individuales. El tiempo de respuesta para las fluctuaciones de la carga es de 40 ms (dos ciclos).
Diagrama operativo La potencia necesaria para el acondicionamiento se obtiene del sistema de
distribución trifásico y se almacena en el inductor L y los condensadores cargados con +Vm y -Vm
respectivamente (consultar Fig. 3.14). En función del signo de la corriente armónica que se
necesite, se modula la anchura de impulsos de un condensador u otro. Esto significa que puede
utilizarse la misma conexión con sistema de alimentación para obtener la alimentación e inyectar
los armónicos. La potencia enviada a la carga depende de:

• Los valores armónicos medidos.

• Los requisitos del usuario, definidos durante la configuración del sistema: eliminación de los
órdenes de armónicos y corrección del factor de potencia (sí o no). El transformador actual,
combinado con un convertidor analógico/digital, determina el espectro (fundamental y armónicos)
de la corriente que alimenta la carga. En función de estos valores y el programa de selección, un
procesador prepara los comandos para el inversor, para la ejecución de una fase tras las
mediciones. La corrección del factor de potencia se obtiene generando una corriente fundamental
+90° de la fase con la tensión. Fig. 3.14. Funcionamiento de AccuSine. Opciones En sistemas 3Ph o
3 ph+N, el usuario puede decidir si se acondicionarán:

• Todos o solo algunos armónicos hasta H25.

• El factor de potencia Schneider Electric Edición de 09/2015 pág. 15 AccuSine Acondicionadores

de armónicos activos ) AccuSine siempre se suministra con potencia trifásica, pero puede
acondicionar cargas monofásicas, es decir, armónicos de secuencia cero 3k. Modos de instalación
Modo en paralelo Pueden conectarse hasta cuatro acondicionadores de armónicos activos
AccuSine en paralelo en el mismo punto de la instalación. Es el modo de aumentar la capacidad de
acondicionamiento de armónicos o la disponibilidad del sistema. Para las instalaciones en paralelo,
se necesita un único conjunto de sensores en el circuito acondicionado y se utiliza una conexión
por cable para enviar las mediciones de la corriente de carga a los distintos acondicionadores. Si
un acondicionador se cierra, los acondicionadores restantes siguen acondicionando los armónicos,
dentro de los límites de su capacidad de acondicionamiento nominal. Fig. 3.15. Funcionamiento en
paralelo de tres acondicionadores de armónicos activos AccuSine. Modo en cascada o en serie Es
posible el funcionamiento en modo "cascada" o "en serie", pero requiere determinados
parámetros para evitar interacciones entre los diferentes acondicionadores. El acondicionador
aguas abajo generalmente acondiciona una carga de alta potencia. El dispositivo aguas arriba
acondiciona los demás circuitos de salida de baja potencia y, si es pertinente, los armónicos
residuales que no se hayan acondicionado con el primer acondicionador. Fig. 3.16.
Acondicionadores de armónicos activos AccuSine en modo en cascada. Modo de varios circuitos
En este modo, un solo acondicionador puede acondicionar hasta tres circuitos de salida. Se
necesita un conjunto de sensores para cada circuito acondicionado y todos están conectados a
AccuSine. Esta configuración resulta muy útil cuando los armónicos están concentrados en un
número reducido de circuitos. Fig. 3.17. Un acondicionador activo AccuSine para varios circuitos.
Schneider Electric Edición de 09/2015 pág. 16 Schneider Electric Edición de 09/2015 pág. 17
AccuSine Acondicionadores de armónicos activos Posición en la instalación Acondicionamiento
total (o centralizado) El acondicionador de armónicos activo se conecta solo aguas abajo de las
fuentes, generalmente en el nivel de cuadro de conexión de tensión baja principal.
Acondicionamiento parcial El acondicionador de armónicos activo se conecta en el nivel del cuadro
de conexión principal o secundario y acondiciona un conjunto de cargas. Acondicionamiento local
El acondicionador de armónicos activo se conecta directamente a los terminales de cada carga.
Fig. 3.18. Tres posibles puntos de instalación de AccuSine, en función de los requisitos del usuario.
Comparación de las posibilidades de instalación Tipo de acondicionamiento Ventajas
Inconvenientes Aplicaciones Total (nivel de cuadro de conexión de tensión baja principal)
Económico. Libera los generadores (transformadores, generadores). Los armónicos permanecen
en la parte aguas abajo de la instalación. Los cables deben sobredimensionarse. Cumplimiento con
los requisitos de alimentación. Evita inyectar los armónicos aguas arriba de la instalación. Parcial
(nivel de cuadro de conexión secundario) Evita sobredimensionar los cables entre los cuadros de
conexión principal y secundario. La recombinación de ciertos armónicos podría reducir el valor
nominal del acondicionador. Los armónicos permanecen entre el cuadro de conexión secundario y
la carga no lineal. El cable de salida a la carga debe sobredimensionarse. Edificios grandes.
Acondicionamiento espaciado regularmente en cada planta o conjunto de plantas. Varios circuitos
que alimentan las cargas no lineales. Local (nivel de carga) Elimina los armónicos donde tienen
lugar. Reduce las pérdidas en todos los cables, hasta la fuente. Costoso cuando se requieren unos
cuantos acondicionadores. Para las instalaciones en que hay pocas cargas no lineales y de alta
potencia con respecto a las demás cargas. Por ejemplo, grandes unidades de velocidad variable,
SAI de alta potencia, compartimentos de servidor, iluminación, SAI de alta potencia o sistemas de
iluminación fluorescentes. AccuSine Acondicionadores de armónicos activos A efectos prácticos

• El acondicionamiento total no plantea problemas de cálculo.

• El acondicionamiento parcial requiere una serie de precauciones.

• Para todas las cargas RCD no compensadas (unidades de velocidad variable de alta potencia sin
inductores para aplicaciones de par de apriete variable), el acondicionamiento local solo puede
garantizar un valor de THDU que no supere ciertos límites para asegurar un funcionamiento
correcto de la carga. Posición de los transformadores de corriente aguas arriba y aguas abajo En la
mayoría de los modos de instalación anteriores, pueden utilizarse con AccuSine dos tipos de
instalación del transformador de corriente. Transformador de corriente aguas arriba de la carga
Esta es la situación más común. IF + IH IF IH non-linear load active harmonic conditioner CT to
measure load harmonics Fig. 3.19. Instalación con un transformador de corriente aguas arriba de
la carga. Instalación de un transformador de corriente aguas arriba de AccuSine y un
transformador de corriente en la entrada del cuadro de conexión Esta configuración simplifica las
cosas cuando resulta difícil instalar un transformador de corriente en la línea aguas arriba de la
carga. Los dos transformadores de corriente tienen características compatibles y
complementarias. La diferencia entre las corrientes medidas determina la corriente de
compensación necesaria. IF + IH IF IH non-linear load active harmonic conditioner CT2 to measure
conditioner current information on current to be reinjected (différence CT1 - CT2) CT1 to measure
source current Fig. 3.20. Instalación con dos transformadores de corriente, uno en la entrada del
cuadro de conexión y el otro aguas arriba del acondicionador. Schneider Electric Edición de
09/2015 pág. 18 Schneider Electric Edición de 09/2015 pág. 19 AccuSine Acondicionadores de
armónicos activos Ventajas de AccuSine Eliminación de las corrientes armónicas acondicionadas
Para los armónicos seleccionados, AccuSine está diseñado para ofrecer una ruta para las
corrientes de armónicos prácticamente sin impedancia con respecto a la de la fuente. Esto elimina
su flujo aguas arriba hacia la fuente. La Figura 3.21 muestra AccuSine entre las dos secciones de
línea ZL1 y ZL2, que proporciona una carga RCD estándar que puede ser monofásica o trifásica
(fuente de alimentación conmutada o unidad de velocidad variable). Se eliminan las corrientes de
armónicos IHn que anteriormente fluían a través de las impedancias Zs y ZL1 aguas arriba del
punto de instalación de AccuSine. La fuente ahora alimenta exclusivamente la corriente
fundamental If. AccuSine alimenta las corrientes armónicas IHn en la carga, al medir
continuamente los armónicos que se obtienen de la carga. Fig. 3.21. AccuSine modifica la corriente
aguas arriba de este punto de instalación. Reducción del valor de THDU en el punto de instalación
Aguas arriba de AccuSine, se eliminan las corrientes armónicas IHn seleccionadas (todas o solo
algunos de los armónicos hasta el 25º ). La distorsión armónica total aguas arriba del punto de
instalación se calcula como (ver cap. 4, pág. 49): 1 2n 2 n UH UH 100%THDU ∑ ∞ = = donde UHn es
la caída de tensión correspondiente al valor IHn armónico. La eliminación de la corriente armónica
de un orden específico elimina la tensión armónica del mismo orden (1). El resultado es una
importante reducción en el valor de THDU mediante la selección de los armónicos más
significativos. Dado que por encima del orden 25º los armónicos individuales son insignificantes, el
valor de THDU es prácticamente igual a cero y se elimina por completo la distorsión si condiciona a
todos los armónicos hasta el 25º . (1) Por el hecho de que UHn e IHn son componentes
sinusoidales a una frecuencia nf (donde f es la frecuencia del fundamental), están relacionados por
la ley de Ohm, y tienen en cuenta el valor de las impedancias afectadas (Zs y ZL1) con una
frecuencia angular nω. Por tanto: UHn = (Zs(nω) + ZL1(nω)) IHn. Para todos los armónicos
acondicionados, IHn = 0 y en consecuencia UHn = 0. AccuSine Acondicionadores de armónicos
activos Conclusión sobre el acondicionamiento activo Procedimiento para implementar el
acondicionamiento activo Los cálculos de acondicionamiento precisos requieren:

• Un conocimiento preciso y exhaustivo de la instalación (fuentes, líneas y método de instalación).

• Un conocimiento preciso de las cargas (curvas de armónicos y de desplazamiento en función de
la impedancia de la fuente).

• Herramientas de cálculo especiales.

• Análisis y simulación. Nuevas instalaciones Las normas estándar que rigen las instalaciones
eléctricas siguen aplicándose, pero se requiere una evaluación de la distorsión de la tensión
(THDU) donde fluyen las corrientes de armónicos. Esta evaluación es muy compleja y requiere un
software de cálculo especial, así como un gran conocimiento de las cargas no lineales, en especial
la distribución armónica en función de la impedancia aguas arriba. Schneider Electric cuenta con
las herramientas de simulación necesarias para estos cálculos. Instalaciones existentes Para las
instalaciones existentes, para cualquier acción correctiva es imprescindible una evaluación precisa
del sitio. La relación matemática entre la distorsión de la corriente y la tensión es compleja y
depende de varios componentes de la instalación. El control del fenómeno de los armónicos
requiere conocimientos y experiencia, así como software y herramientas especializados
(analizador de espectro, software de cálculo para la distorsión en los cables, software de
simulación, etc.). Sin embargo, aunque cada solución sea específica de un sitio específico, unos
métodos rigurosos y unas técnicas profesionales adecuadas garantizan con toda probabilidad el
funcionamiento correcto de la instalación. Metodología Schneider Electric ha dominado todo el
proceso de eliminación de los armónicos y propone un enfoque de tres pasos: 1. Auditoría del sitio
2. Determinación de la solución más adecuada 3. Instalación del sistema y comprobaciones 1.
Auditoría del sitio Diagrama de instalación Antes de iniciar una serie de mediciones, le sugerimos
que dibuje un diagrama simplificado de la instalación, que incluya lo siguiente: • Tipos de equipos -
Generadores: tipo, potencia nominal, tensión, Usc, X"d (grupo electrógeno de motor). -
Transformadores de aislamiento: tensión, potencia nominal, tipo, Usc, acoplamiento. -
Distribución: tipo de cables, longitud, sección transversal, método de instalación. - Cargas:
potencia nominal, tipo. - Distribuciones de conexión a tierra del sistema en diferentes puntos de la
instalación.

• Modos de funcionamiento - Con alimentación de la red eléctrica. - Con grupos electrógenos de

motor (alimentación de reserva o cogeneración). - Con SAI.

• Modos de funcionamiento degradados - Sin redundancia. - Con alimentación de grupos

electrógenos de motor. Este diagrama le permitirá localizar los diferentes puntos de medición e
identificar las fases operativas críticas (para evaluación mediante simulación o cálculo). Schneider
Electric Edición de 09/2015 pág. 20 AccuSine Acondicionadores de armónicos activos Medidas Tras
el paso anterior indispensable, puede comenzar la fase de medición, preferiblemente en la fuente
y aguas abajo hacia las cargas con los armónicos, para limitar el número de mediciones. La calidad
de las mediciones es más importante que la cantidad, y hace que el paso siguiente resulte más
sencillo. Estudio de instalación preliminar El primer paso finaliza con un estudio preliminar de la
instalación:

• Punto(s) de instalación de los acondicionadores

• Condiciones de instalación para los disyuntores de protección

• Instalación de sensores (con o sin alimentación) • Posibilidad de cerrar la carga • Espacio

disponible

• Evacuación de pérdidas (ventilación, aire acondicionado, etc.)

• Restricciones ambientales (ruido, EMC, etc.) 2. Determinación de la solución más adecuada Los
elementos anteriores se utilizan para determinar la solución óptima mediante:

• Análisis de los resultados de mediciones

• Simulación de las diferentes soluciones para el problema detectado

• Determinación de la solución más adecuada

• Creación de un informe de resumen de las soluciones propuestas 3. Instalación del sistema y

comprobaciones Este último paso incluye:

• Implementación de las soluciones seleccionadas

• Comprobación de los niveles de rendimiento con respecto a los resultados garantizados

• Creación de un informe de inicio del sistema
