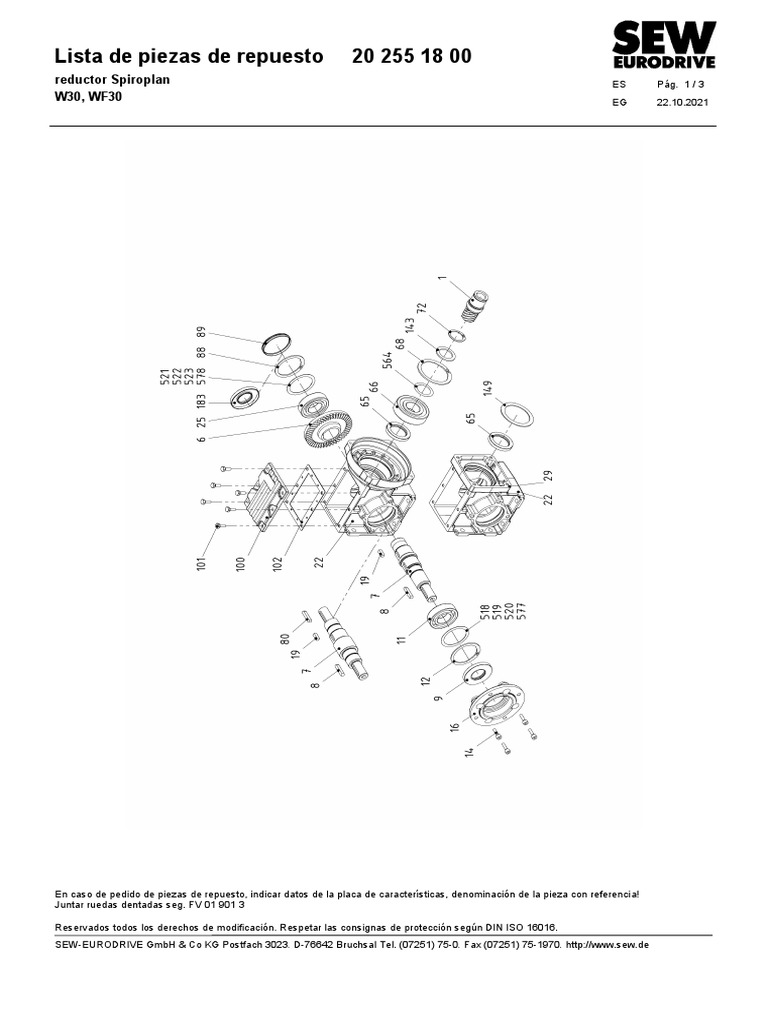

Lista de piezas de repuesto 20 255 18 00
reductor Spiroplan ES Pág. 1 / 3
W30, WF30 EG 22.10.2021
En caso de pedido de piezas de repuesto, indicar datos de la placa de características, denominación de la pieza con referencia!
Juntar ruedas dentadas seg. FV 01 901 3
Reservados todos los derechos de modificación. Respetar las consignas de protección según DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023 D-76642 Bruchsal Tel. (07251) 75-0 Fax (07251) 75-1970 [Link]
Lista de piezas de repuesto 20 255 18 00
reductor Spiroplan ES Pág. 2 / 3
W30, WF30 EG 22.10.2021
Pos Denominación Especificaciones adicionales Denominación SEW Referencà Can
.
1 Piñón no con servomotor o servo adaptador * 1
6 Rueda * 1
7 Eje de salida W30 Ø 20x40 mm 10610626 1
7 Eje de salida W30; inoxidable; ASEPTICplus Ø 20x40 mm 00452912 1
7 Eje de salida en pulgadas W30 Ø 0,750x1,575 in. 10610669 1
7 Eje de salida 2° extremo del eje W30 Ø 20x40 mm 10610766 1
7 Eje de salida en pulgadas 2° W30 Ø 0,750x1,575 in. 10610774 1
extremo del eje
7 Eje de salida WF30 reborde de la salida Ø 120 mm Ø 20x40 mm 10610634 1
7 Eje de salida WF30 reborde de la salida Ø 120 mm; Ø 20x40 mm 00452157 1
inoxidable; ASEPTICplus
7 Eje de salida en pulgadas WF30 reborde de la salida Ø 120 mm Ø 0,750x1,575 in. 10610677 1
7 Eje de salida WF30 reborde de la salida Ø 160 mm Q Ø 20x40 mm 10610642 1
136 mm
7 Eje de salida WF30 reborde de la salida Ø 160 mm Q Ø 20x40 mm 00484040 1
136 mm inoxidable; ASEPTICplus
7 Eje de salida en pulgadas WF30 reborde de la salida Ø 160 mm Q Ø 0,750x1,575 in. 10610650 1
136 mm
8 Chaveta DIN6885-1 A6x6x32 +C 00100153 1
8 Chaveta inoxidable; ASEPTICplus DIN6885-1 A6x6x32 Niro 13228161 1
8 Chaveta W4190 B3/16x3/16x1-1/16 +C 08069204 1
9 Retén W AS30x62x7-NBR 00115215 1
9 Retén Retén opcional para ejes en FKM; ejecución W AS30x62x7-FKM 00175641 1
ATEX según la categoría II2G, II2D, II3G,
II3D; ASEPTICplus
11 Rodamiento radial rígido 6206-Z 00104965 1
12 Arandela de seguridad DIN472 62x2-FS 00103217 1
14 Tornillo de cabeza cilíndrica WF30; montaje DT.., DR.. ISO4762 A-M6x20-8.8-A2F 00110337 4
14 Tornillo de cabeza cilíndrica WF30; montaje CMP.., EWH03 ISO4762 A-M8x25-8.8-A2F 00110345 4
16 Brida de salida WF30; montaje DT.., DR.. Ø 120 mm 01681729 1
16 Brida de salida WF30; montaje DT.., DR.. Ø 160 mm Q 136 mm 01681761 1
16 Brida de salida WF30; montaje CMP.., EWH03 Ø 120 mm 10612009 1
16 Brida de salida WF30; montaje CMP.., EWH03 Ø 160 mm Q136 mm 10612041 1
19 Chaveta DIN6885-1 B6x6x16 +QT+C 00116017 1
22 Cárter del reductor montaje DR..63/71; DT71/80 01681702 1
22 Cárter del reductor montaje DR..80 10610898 1
22 Cárter del reductor montaje CMP.., EWH03 10612645 1
25 Rodamiento radial rígido 6206-Z 00104965 1
29 Pasta obturadora 09112324 X)
65 Retén montaje DT.., DR.. DIN A35x52x7-NBR 00106232 1
65 Retén Retén opcional para ejes en FKM; ejecución W A35x52x7-FKM-FKO 13228668 1
ATEX según la categoría II2G, II2D, II3G,
II3D; ASEPTICplus; montaje DT.., DR..
65 Retén Retén opcional PSS; montaje DT.., DR.. W PSS35x52x7-FKM 19168683 1
65 Retén a temperatura ambiente < -25°C; montaje W A35x62x7-NBR 19067402 1
CMP.., EWH03
65 Retén Retén FKM; ejecución ATEX según la W A35x62x7-FKM-FKO 19067399 1
categoría II2G, II2D, II3G, II3D; montaje
CMP.., EWH03
66 Rodamiento radial rígido montaje DT.., DR.. 6306-2Z-C3-K52 13236571 1
66 Rodamiento radial rígido a temperatura ambiente > 80°C; montaje 6306-2Z-C3-K42 25670956 1
DT.., DR..
66 Rodamiento radial rígido a temperatura ambiente < -20°C; ejecución 6306-2RS-C3-K24 00160873 1
ATEX según la categoría II2G, II2D, II3G,
II3D; montaje DT.., DR..
* Piñones y ruedas dentadas llevan referencias a indicar en cada pedido
X) según necesidad
En caso de pedido de piezas de repuesto, indicar datos de la placa de características, denominación de la pieza con referencia!
Juntar ruedas dentadas seg. FV 01 901 3
Reservados todos los derechos de modificación. Respetar las consignas de protección según DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023 D-76642 Bruchsal Tel. (07251) 75-0 Fax (07251) 75-1970 [Link]
Lista de piezas de repuesto 20 255 18 00
reductor Spiroplan ES Pág. 3 / 3
W30, WF30 EG 22.10.2021
Pos Denominación Especificaciones adicionales Denominación SEW Referencà Can
.
68 Arandela de seguridad montaje DT.., DR.. DIN472 72x2,5-FS 00103225 1
72 Arandela de seguridad montaje DT.., DR.. DIN471 30x1,5-FS 00102776 1
80 Chaveta W30 con 2° extremo del eje DIN6885-1 A6x6x32 +C 00100153 1
80 Chaveta W30 con 2° extremo del eje W4190 B3/16x3/16x1-1/16 +C 08069204 1
88 Arandela de seguridad DIN472 62x2-FS 00103217 1
89 Caperuza de cierre no con W30 con 2° extremo del eje W4300 1-62x8 00111619 1
89 Caperuza de cierre no con W30 con 2° extremo del eje; 62x8 13267655 1
ASEPTIC; ASEPTICplus
100 Tapa de reductor 01681737 1
101 Tornillo hexagonal ISO4017 A-M6x16-8.8-A2F 00101052 6
102 Retén 01682083 1
143 Arandela de apoyo montaje DT.., DR.. DIN988 S30x42x2,5-FS 00103489 1
149 Arandela de apoyo montaje CMP.., EWH03 W4140 S56x72x1,5-FS 19064381 1
183 Retén W30 con 2° extremo del eje W AS30x62x7-NBR 00115215 1
183 Retén W30 con 2° extremo del eje; Retén opcional W AS30x62x7-FKM 00175641 1
para ejes en FKM; ejecución ATEX según la
categoría II2G, II2D, II3G, II3D;
ASEPTICplus
518 Arandela de ajuste DIN988 50x62x0,1-St 00103764 X)
519 Arandela de ajuste DIN988 50x62x0,3-St 00104000 X)
520 Arandela de ajuste DIN988 50x62x0,5-St 00104183 X)
521 Arandela de ajuste DIN988 50x62x0,1-St 00103764 X)
522 Arandela de ajuste DIN988 50x62x0,3-St 00104000 X)
523 Arandela de ajuste DIN988 50x62x0,5-St 00104183 X)
564 Arandela de ajuste DIN988 30x42x0,1-St 00103853 X)
577 Arandela de ajuste W4140 50x62x0,25-St 13261126 X)
578 Arandela de ajuste W4140 50x62x0,25-St 13261126 X)
X) según necesidad
En caso de pedido de piezas de repuesto, indicar datos de la placa de características, denominación de la pieza con referencia!
Juntar ruedas dentadas seg. FV 01 901 3
