1.

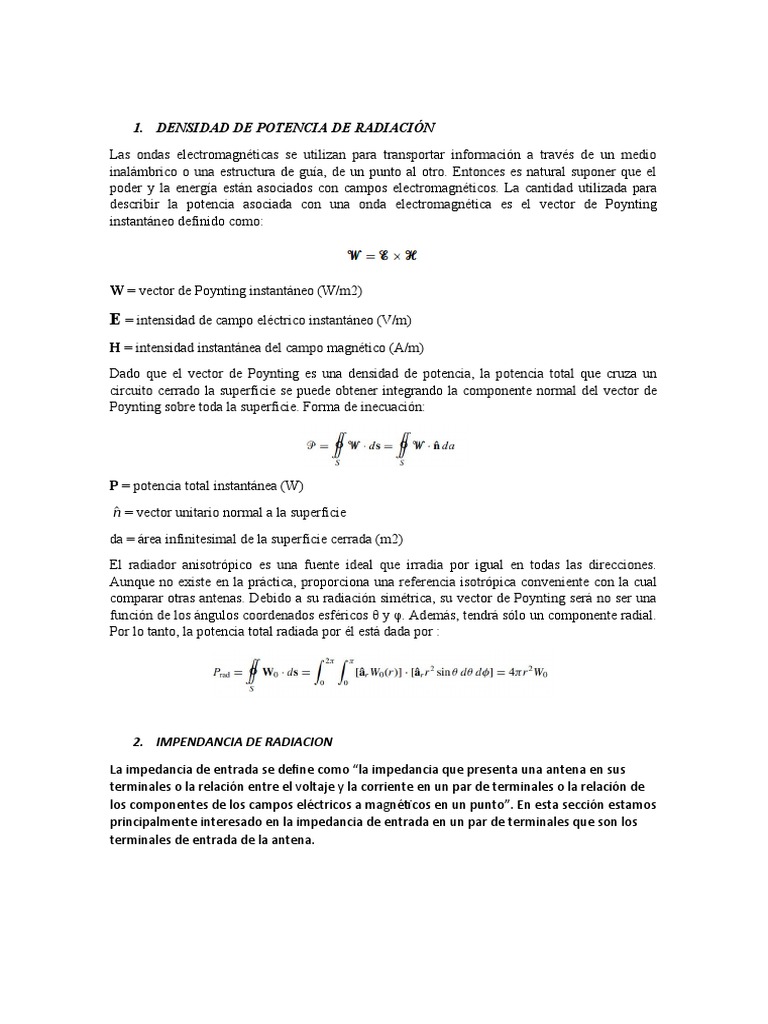

DENSIDAD DE POTENCIA DE RADIACIÓN

Las ondas electromagnéticas se utilizan para transportar información a través de un medio
inalámbrico o una estructura de guía, de un punto al otro. Entonces es natural suponer que el
poder y la energía están asociados con campos electromagnéticos. La cantidad utilizada para
describir la potencia asociada con una onda electromagnética es el vector de Poynting
instantáneo definido como:

W = vector de Poynting instantáneo (W/m2)

E = intensidad de campo eléctrico instantáneo (V/m)

H = intensidad instantánea del campo magnético (A/m)
Dado que el vector de Poynting es una densidad de potencia, la potencia total que cruza un
circuito cerrado la superficie se puede obtener integrando la componente normal del vector de
Poynting sobre toda la superficie. Forma de inecuación:

P = potencia total instantánea (W)

n^ = vector unitario normal a la superficie
da = área infinitesimal de la superficie cerrada (m2)
El radiador anisotrópico es una fuente ideal que irradia por igual en todas las direcciones.
Aunque no existe en la práctica, proporciona una referencia isotrópica conveniente con la cual
comparar otras antenas. Debido a su radiación simétrica, su vector de Poynting será no ser una
función de los ángulos coordenados esféricos θ y φ. Además, tendrá sólo un componente radial.
Por lo tanto, la potencia total radiada por él está dada por :

2. IMPENDANCIA DE RADIACION

La impedancia de entrada se define como “la impedancia que presenta una antena en sus
terminales o la relación entre el voltaje y la corriente en un par de terminales o la relación de
los componentes de los campos eléctricos a magnéticos en un punto”. En esta sección estamos
principalmente interesado en la impedancia de entrada en un par de terminales que son los
terminales de entrada de la antena.
En la figura 2.27(a), estas terminales se designan como a − b. La relación de el voltaje a la
corriente en estos terminales, sin carga adjunta, define la impedancia de la antena como:

Donde:

ZA = impedancia de la antena en los terminales a –b (ohmios)

RA = resistencia de la antena en los terminales a –b (ohmios)

XA = reactancia de la antena en los terminales a –b (ohmios)

En general, la parte resistiva de (2-72) consta de dos componentes; es decir

Donde:

Rr = resistencia a la radiación de la antena

R L= pérdida de resistencia de la antena

3. DIRECTIVIDAD

La directividad de una antena definida como “la relación de la intensidad de la radiación en

una dirección dada desde la antena a la intensidad de radiación promediada en todas las
direcciones. La intensidad de radiación promedio es igual a la potencia total radiada por la
antena dividida por 4π. Si la dirección es no especificada, la dirección de máxima intensidad de
radiación está implícita”. Es decir, la directividad de una fuente no isotrópica es igual a la
relación de su radiación intensidad en una dirección dada sobre la de una fuente isotrópica. En
forma matemática, se puede escribir como:

Si no se especifica la dirección, implica la dirección de máxima intensidad de radiación la cual

se expresa como:

D = directividad (adimensional)

D0 = máxima directividad (adimensional)

U = intensidad de radiación (W/unidad de ángulo sólido)

U max = máxima intensidad de radiación (W/unidad de ángulo sólido)

U 0 = intensidad de radiación de la fuente isotrópica (W/unidad de ángulo sólido)

Prad = potencia total radiada (W)

4. ANGULA DE APERTURA

Asociado con el patrón de una antena hay un parámetro designado como ancho de haz. El
ancho de haz de un patrón se define como la separación angular entre dos idénticos puntos en
el lado opuesto del máximo del patrón. En un patrón de antena, hay un número de anchos de
haz. Uno de los anchos de haz más utilizados es el Half-Power Ancho de haz (HPBW), que está
definido por IEEE como: "En un plano que contiene la dirección del máximo de un haz, el
ángulo entre las dos direcciones en las que la radiación la intensidad es la mitad del valor del
haz”. Otro ancho de haz importante es la separación angular entre los primeros nulos del
patrón, y se conoce como First-Null Beamwidth (FNBW).

5. AREA EFECTIVA

El área efectiva o la abertura efectiva de una antena receptora expresa la porción de la

potencia de una onda electromagnética que pasa a la que ofrece a sus terminales, expresados
en términos de un área equivalente.

Una relación general para la apertura efectiva en términos de la ganancia máxima ( G ) de

cualquier antena está dada por:
 6. DIPOLO

En electromagnetismo, hay dos tipos de dipolos:

 Un dipolo eléctrico se ocupa de la separación de las cargas positivas y negativas que se

encuentran en cualquier sistema electromagnético. Un ejemplo simple de este sistema
es un par de cargas eléctricas de igual magnitud pero de signo opuesto separadas por
una distancia típicamente pequeña. (Un dipolo eléctrico permanente se llama
electreto)
 Un dipolo magnético es la circulación cerrada de un sistema de corriente eléctrica. Un
ejemplo simple es un solo bucle de cable con corriente constante a través de él. Un
imán de barra es un ejemplo de un imán con un momento dipolar magnético
permanente.
6.1 ANTENA DIPOLO CORTO

La antena de dipolo corto es el más simple de todas las antenas. Se trata simplemente de un
circuito abierto alambre, alimentado en su centro como se muestra en la Figura siguiente:

Las palabras "corto" o "pequeño" en la ingeniería de la antena siempre implica "en relación
con una longitud de onda". Así lo absoluto tamaño del dipolo anterior no importa, sólo el
tamaño del cable en relación con la longitud de onda de la frecuencia de la operación. Por lo
general, un dipolo es corta si su longitud es menor que un décimo de una longitud de onda:

Si la antena está orientada a lo largo del eje z con el centro del dipolo en z = 0, entonces la
distribución actual en un dipolo fina, corta es igual a:
