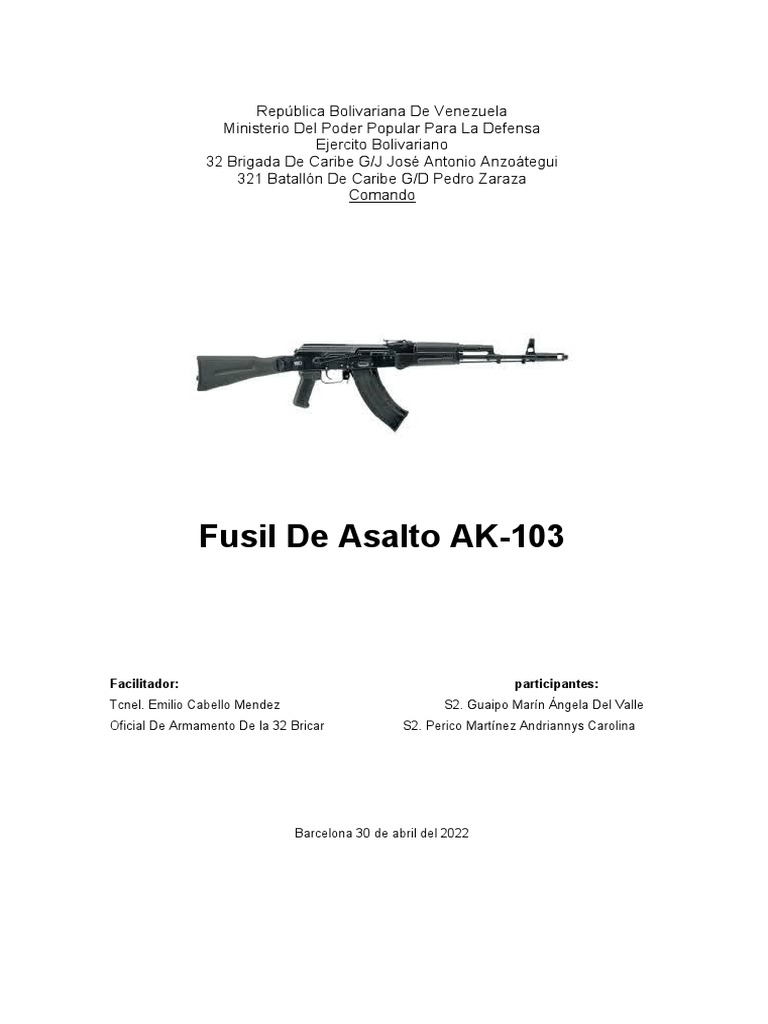

República Bolivariana De Venezuela

Ministerio Del Poder Popular Para La Defensa

Ejercito Bolivariano
32 Brigada De Caribe G/J José Antonio Anzoátegui
321 Batallón De Caribe G/D Pedro Zaraza
Comando

Fusil De Asalto AK-103

Facilitador: participantes:
Tcnel. Emilio Cabello Mendez S2. Guaipo Marín Ángela Del Valle
Oficial De Armamento De la 32 Bricar S2. Perico Martínez Andriannys Carolina

Barcelona 30 de abril del 2022

QUE ES EL FUSIL DE ASALTO AK-103:

Es un fusil de asalto, la nueva versión del AK-47 soviético, de la familia AK-100. Actualmente
es fabricado en Rusia y bajo licencia en Venezuela. Tiene el mismo calibre que su predecesor
(7,62 mm) y surgió como respuesta al cartucho 5,45 x 39 (de bajo impacto) del AK-74 del cual
tomó el compensador alargado que tiene en la boca del cañón; los cargadores de plástico del
AK-47 y el AKM rusos encajan en este fusil, al igual que los del Tipo 56 chino y el Rk 62
finlandés.

DATOS TECNICOS:

• Calibre del arma……………………………………………………….………...7.62x39 mm

• Rayado del arma (dextrórsum)…………………………….…………………………4 rayas
• Alcance de puntería……………………….....………………...............…………..1.000 mts.
• Alcance de tiro directo…………………….…………..……………………………..350 mts.
• Cadencia de tiro teórico……………………………….………..…………………….600/m
• Cadencia de tiro practico tiro a tiro…...……....................................................40 por min.
• Cadencia de tiro practico en automático…….…………………………..….…100 por min.
• Velocidad inicial de la bala……………………………................................….715m/s
• Peso del arma sin cargado………………………………………………..…….….3.350 grs.
• Peso del arma con el cargador vacío…………….………………………..…….3.600 grs.
• Peso del arma con el cargador lleno………………..…………………….………4.100 grs.
• Capacidad del cargador……………………………………………………...............30 cart.
• Peso del cargador………………………………………..……………………….….250 grs.
• Peso de la bayoneta tipo cuchillo con bericu………………………………........400 grs.
• Peso de la bayoneta tipo cuchillo sin bericu……………………………....……..250 grs.
• Longitud del fusil con la culata desplegada…………………………………..….943 mm
• Longitud del fusil con la culata plegada………………………………..……..…..704 mm.
• Longitud del cañón……………………………………………………………….……415 mm.

TIPOS DE FUSIL AK-103:

Modelo Cartucho Año Fabricante

Izhmash, Fábrica de armas de Tula y
AKM 7,62 x 39 M43 1959
otros.
AK-105 5,45 x 39 M74 2001 Izhmash
AK-103 , AK-104 7,62 x 39 M43 2001 Izhmash
AK-101 , AK-102 5,56 x 45 OTAN 1995 Izhmash
AK-74 5,45 x 39 M74 1974 Izhmash
AK-47 7,62 x 39 M43 1949 Izhmash y otros
AK-15 , AK-15K 7,62 x 39 M43 2018 Corporación Kalashnikov
Corporación Kalashnikov, anteriormente
AK-12 , AK-12K 5,45 x 39 M74 2011
Izhmash

CARACTERISTICAS DEL FUSIL AK-103:

1. Cuerpo De Culata.

Va desde la punta de la culata hasta el eje que la sostiene y la mantiene adherida al resto del
arma.
2. Cuerpo De Gases.

Va desde la punta del cañón, que muchos la llaman corta fuego o trompetilla, pero esta punta
realmente es llamada freno de boca. Es la que hace el escape de gases generados por la
percusión del cartucho, aunque hay que tener presente que no todo el gas es expulsado, parte
de esta energía es usada por el conjunto de los mecanismos para posicionar otro cartucho en
la recámara, otro elemento del conjunto es la recámara de los gases, que es la parte central del
fusil y es donde se genera la absorción de los gases.

3. Cajón De Mecanismos.

El cajón de mecanismos, allí encontramos:

 El selector
 El cerrojo
 El pistón
 El disparador
 La varilla de presión
 La tapa del conjunto móvil

Accesorios

 lanzagranadas GP-30
 tres apagallamas compatibles con el AK-103
 Designador Laser TSL-02
 El AK-103 cuenta con una amplia gama de accesorios para aumentar su versatilidad en el
campo de batalla, desde lanzagranadas hasta silenciadores

Lanzagranadas

 GP-25
 GP-30 (versión mas ligera y moderna del anterior)
 GP-34
 M-203 (lanzagranadas estadounidense creado para el M16)

Bayonetas

 bayoneta estándar del AKM

Visores

 NSPUM (nocturno)
 Mira Red-dot PK-A
 Mira PO de 3,5 X21P
 PSO-1 (diurno)
 PSO 6x36 (diurno)

Cargadores

 cargador estándar de polímero (30 tiros)

 cargador del AK-47
 cargador del AKM (se diferencia del modelo para el AK-47 por ser de aluminio)
 cargador estándar del RPK-47 (45 tiros)
 cargador especial del RPK-47 (75 tiros)
 cargador especial de 100 tiros (tanto circular como alargado)
 también existen otros cargadores para el calibre 7,62 de los rifles no rusos hechos en base
al AK-47
Apagallamas

 existe una buena variedad de apagallamas diseñados para los rifles AK

 silenciadores

FUNCIONAMIENTO DEL FUSIL AK-103

 El funcionamiento del fusil de asalto AK-103, está basado en el principio de toma de gases
en un punto del cañón, ya que durante el disparo, una parte de los gases entra a través del
orificio ubicado en el zuncho, actuando sobre el pistón de los gases, impulsando la
corredera con cerrojo hacia atrás, produciéndose de esta manera el desacerrojado,
extracción, eyección de la vaina y armado del martillo.
 Bajo la acción del resorte recuperador, el conjunto móvil vuelve a su posición delantera, el
cerrojo conduce un nuevo cartucho a la recamara, produciendo el acerrojado.
