Componentes especiales

Tiristores

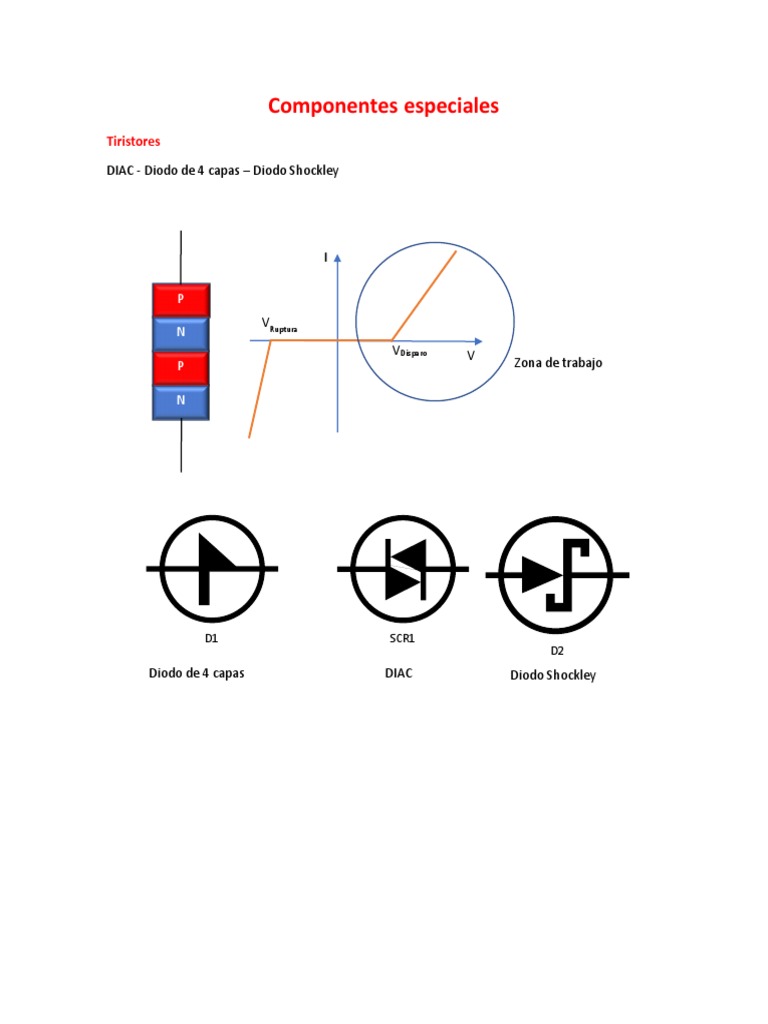

DIAC - Diodo de 4 capas – Diodo Shockley

P
VRuptura
N
VDisparo V
P Zona de trabajo

D1 SCR1
D2
Diodo de 4 capas DIAC Diodo Shockley
SCR

El SCR aprovecha las características del diodo de 4 capas (Shockley) añadiéndole una funcionalidad
de disparo que va a permitir que funcione como un diodo una vez que sea disparado.

VRuptura
VDisparo V
Antes del disparo

VRuptura
VDisparo V
Luego del disparo

K
G

En esencia el funcionamiento simplificado se dará cuando el SCR sea excitado por la puerta G con
un pulso de voltaje positivo. Cuando esto pase funcionará como un diodo mientras no se corte la
alimentación o esta cambie a una polarización inversa.
Aplicaciones típicas

Disparo de inicio o alarmas

relé Circuito de Potencia

+
V A

-
G K

Circuito de Control

El disparo del circuito de control activará al circuito de potencia hasta cortar la energía.

Control de potencia

relé Circuito de Potencia

+

VAC A

-
G K

Circuito de Control

El disparo del circuito de control activará al circuito de potencia en cada ciclo positivo (control de
potencia)
 CURVA CARACTERÍSTICA DEL SCR

FORMAS DE QUE EL SCR DEJE DE CONDUCIR UNA VEZ DISPARADO

1. Cortar la alimentación del SCR.

2. Invertir la polaridad del SCR.
3. Utilizar un circuito que realice las opciones 1 o 2 momentáneamente.

R2

R1

SCR1 SCR2

Disp 1 Disp 2
Ejemplo

SCR 1 (U1) disparado con Arduino y SCR 2 (U2) disparado de manera manual.
 Aplicaciones con SCR
Alarmas

Zumbador

+
V
-

Alarma normalmente abierta

Zumbador

+
V
-
Alarma normalmente cerrada
Disparador microcontrolado con desconexión manual

Conmutador microcontrolado con desconexión manual

Carga 1
Carga 2

U SCR 1
C
R
+ SCR 2
V R
-
Circuito Microcontrolado
CONTROL DE POTENCIA EN UN MOTOR

VMotor Motor

DC o AC
Circuito de disparo
Disparo

VAC

VAC

VMotor
El Motor Funciona

Disparo del SCR

 TIRISTORES – TRIAC

El problema fundamenta la trabajar con el SCR era que no conducía en sentido

inverso. Por ello no es muy eficiente en el trabajo que se da con circuitos de
VAC.
En ese sentido, se crea el TRIAC, que en si trabaja como 2 SCR interconectados
entre si mediante sus ánodos con sus cátodos y las 2 compuestas entre sí.

G
A K

K
G
 Curva característica del TRIAC
+ CONDUCE - NO CONDUCE

+ NO CONDUCE + NO CONDUCE

- NO CONDUCE
- NO CONDUCE

+ NO CONDUCE
- CONDUCE

Control de potencia

ACT Circuito de Potencia

+

VAC

- Circuito de Control

El disparo del circuito de control activará al circuito de potencia en cada ciclo positivo y negativo
(control de potencia)
VAC
V disparo - NO CONDUCE

+ NO CONDUCE

VAC CONDUCE

CONDUCE
 APLICACIONES DEL TRIAC

Para darle utilidad al trabajo del TRIAC, se tendrá que manejar al componente en la zona de
conducción.

Si se tiene un disparo en VAC con un DIAC, este podrá controlar al TRIAC.

CARGA

DIAC
+ TRIAC

VAC

Zona de trabajo DIAC -> Zona de trabajo TRIAC

La carga será activada mediante la conducción del TRIAC que será disparado por el DIAC cuando
entra en su zona de trabajo… es decir que supera el voltaje de disparo del DIAC.
DIMMER

Para regular el disparo del DIAC, se utilizará un divisor potenciométrico que permita regular el
voltaje que será alimentado al DIAC y por lo tanto el momento en que se dispara respecto a la
onda de entrada, misma que será la alimentación también del TRIAC.
Ejemplo de Funcionamiento

De la hoja de datos del DIAC: 𝑉𝑑𝑖𝑎𝑐 = 40𝑉𝐴𝐶 y 𝐼𝑑𝑖𝑎𝑐 = 0.8𝑚𝐴

𝑉𝑑𝑖𝑎𝑐 40𝑉𝐴𝐶
𝑅𝑑𝑖𝑎𝑐 = = = 50 𝐾𝑜ℎ𝑚
𝐼𝑑𝑖𝑎𝑐 0.8𝑚𝐴
266.4 Kohm extremo 1
𝑅𝑑𝑖𝑎𝑐
𝑉𝑑𝑖𝑎𝑐 = 220𝑉𝐴𝐶
𝑅𝑑𝑖𝑎𝑐 + 266.4 K
Reemplazando 𝑉𝑑𝑖𝑎𝑐 = 34.81 𝑉𝐴𝐶

No dispara el DIAC (𝑉𝑑𝑖𝑎𝑐 = 40𝑉𝐴𝐶)

16 Kohm extremo 2
𝑅𝑑𝑖𝑎𝑐
𝑉𝑑𝑖𝑎𝑐 = 220𝑉
𝑅𝑑𝑖𝑎𝑐 + 16.4 K
Reemplazando 𝑉𝑑𝑖𝑎𝑐 = 166.16 𝑉𝐴𝐶

Si dispara el DIAC

El valor mínimo será cuando se iguale el voltaje de disparo del DIAC 𝑉𝑑𝑖𝑎𝑐 = 40𝑉𝐴𝐶
𝑅𝑑𝑖𝑎𝑐
𝑉𝑑𝑖𝑎𝑐 = 220𝑉
𝑅𝑑𝑖𝑎𝑐 + Rmin

220𝑉
Rmin = 𝑅𝑑𝑖𝑎𝑐 ( − 1)
𝑉𝑑𝑖𝑎𝑐
Reemplazando: Rmin = 225 kΩ
Aplicaciones con DIMMER (DIAC – TRIAC)

Control de luminosidad

Control de velocidad del motor

RECTIFICACIÓN

Es el manejo de una conversión de VAC a VDC. En una primera instancia, tomando la parte positiva
de una onda y en otra tomando la parte negativa y sacando de esta manera el máximo provecho.

V MO
VAC

t t
Rectificación de Media Onda
V OC

t
Rectificación de Onda Completa

Ejemplo de rectificador de media onda

Ejemplo de rectificador de onda completa
La corriente circula en un solo sentido por la carga y por lo tanto se aprovechan tanto la onda
positiva como la negativa.

RECTIFICADORES DE POTENCIA

En el entorno industrial, es común tener alimentación AC Bifásica y Trifásica, es así que se puede
aprovechar ese hecho para rectificar cada una de las fases y colocarlas en la carga.

VR MO-T
VAC

t t
Rectificación de Media Onda
Alimentación Trifásica Trifásico

Ejemplo de rectificador de media onda trifásico

Ejercicio de repaso

1. Diseñar una alarma con SCR microcontrolada, que haga sonar intermitentemente un timbre y un
foco se prenda de manera simultánea, la alarma tiene 5 entradas y una salida para el timbre que se
queda accionada hasta presionar el botón paro, el foco se queda encendido hasta que el circuito se
reinicie.

10
5
6 1
+ 7 2
8 3
V
9 4
-

Código (Arduino UNO)
