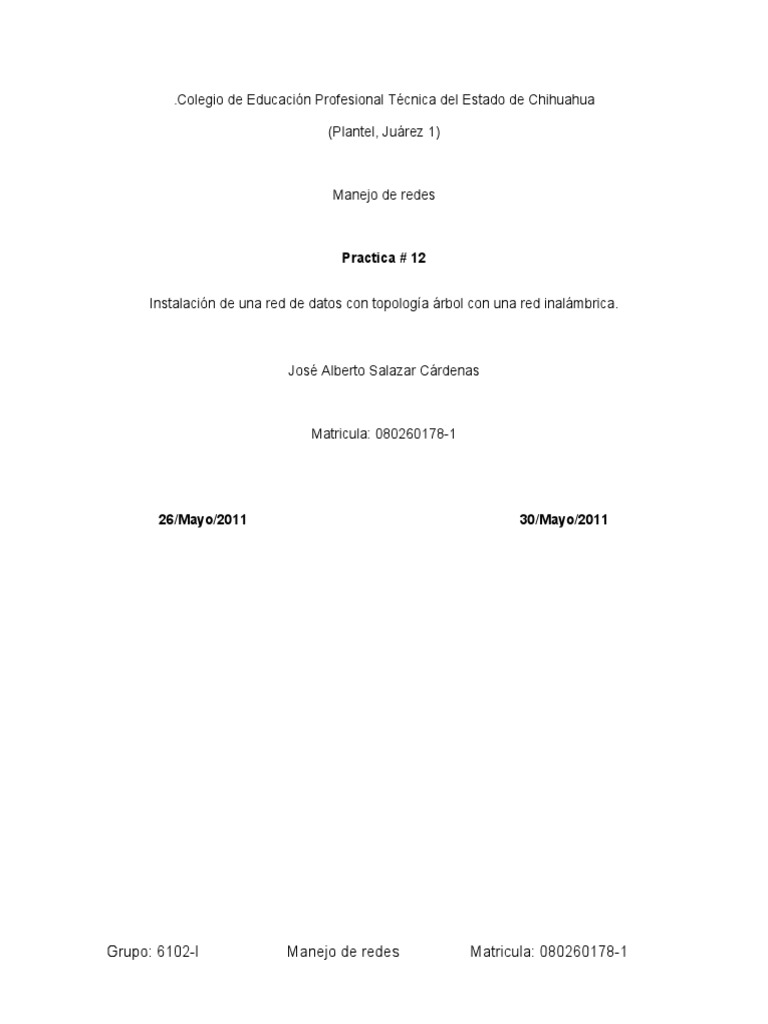

Colegio de Educación Profesional Técnica del Estado de Chihuahua
(Plantel, Juárez 1)
Manejo de redes
Practica # 12
Instalación de una red de datos con topología árbol con una red inalámbrica.
José Alberto Salazar Cárdenas
Matricula: 080260178-1
26/Mayo/2011 30/Mayo/2011
Grupo: 6102-I Manejo de redes Matricula: 080260178-1
Practica No. 12
INSTALACION DE UNA RED DE DATOS CON TOPOLOGIA ARBOL CON RED
INALAMBRICA.
PROPOSITO DE LA PRÁCTICA:
Elaborar Una red de datos funcional con topología árbol, en la cual se mostrara la
forma indicada de ingresar esta red a una red inalámbrica.
Escenario:
Laboratorio de informática número 2
Materiales y herramientas:
Computadora basada en el sistema operativo Windows 7 para cada alumno.
Computadora basada en el sistema operativo Windows 7 con cañón proyector
conectado (docente)
Cuaderno de apuntes, lápiz.
Cable RJ45.
Conector RJ45.
Jack RJ45.
Swuitch de 8 puertos (3)
Dispositivo multifunción inalámbrico.
Pinzas climpiadoras (ponchadoras)
Pinzas de impacto.
Patchcord.
Laptop inalámbrica.
Procedimiento:
Preservar las condiciones de seguridad e higiene.
Comprometerse con la disciplina dentro del aula de clases. Así como en el
laboratorio de informática 2.
Crear 3 equipos por parte (cada línea es un equipo)
Por equipos crear el diseño de red (Diagrama de red, características de red, tabla
de red y tabla de materiales)
En la tabla de red, crear nombre y grupos de trabajo, terminales, direcciones IP
fijas, mascara de red y switch y no. de puerto).
Iniciar con el usuario administrador.
Anotar las configuraciones de red existentes del laboratorio 2, de cada host
(computadora)
Crear punto de restauración con nombre asignado para la práctica No. 12
Elegir un lugar apropiado para instalar el switch en cada línea.
Utilizando el cable RJ45, conectores RJ45 y Jack RJ45 para crear cada uno de los
nodos de red, para cada terminal (capa física).
Utilizar los patchcord para conectar los nodos de red al host (capa física).
Grupo: 6102-I Manejo de redes Matricula: 080260178-1
Instalar las direcciones IP (ya sean fijas o automáticas, según el análisis previo) y
mascara de red de cada host (computadora)
Instalar el nombre y grupo de trabajo en cada host (computadora).
Reiniciar el sistema.
Realizar pruebas de conectividad utilizando los comandos ipconfig y ping.
Al verificar que cada red estrella independiente este funcionando de forma
adecuada, unir con cascadas cada uno de los tres switch.
Realizar pruebas de conectividad entre líneas, utilizando los comandos Ipconfig y
Ping.
Resolución de problemas.
Instalar el dispositivo multifunción y anexarlo a la red de árbol existente por medio
de una cascada.
Realizar pruebas de conexión en cada Host.
Sin utilizar el punto de restauración, regresar las configuraciones originales del
laboratorio 2. y reiniciar.
“Levantar” y clasificar cada uno de los nodos y cascadas de red creados.
Conectar la capa física predeterminada del laboratorio 2.
Verificar la conectividad del laboratorio 2
Realizar el reporte de práctica.
Instrumento de Evaluación: Lista de Cotejo
Grupo: 6102-I Manejo de redes Matricula: 080260178-1
Nombre de la Materia: Grupo:
Manejo de Redes Plantel:
Docente: Alfonso Natanael Meléndez Meléndez Conalep Juárez I
Alumno: Miriam Yazmin Rascón Duarte Fecha de aplicación:
26/Mayo/2011
INSTRUMENTO DE EVALUACION
Descripción: Lista de Cotejo
Número de práctica: 12
Práctica a evaluar: INSTALACION DE UNA RED DE DATOS CON TOPOLOGIA ARBOL
CON RED INALAMBRICA.
Propósito de la práctica: Elaborar Una red de datos funcional con topología árbol, en la
cual se mostrara la forma indicada de ingresar esta red a una red inalámbrica.
INSTRUCCIONES DE APLICACIÓN.
Marque con una X el registro de cumplimiento correspondiente. En caso de ser necesario
hay un espacio de observaciones para retroalimentación. Al finalizar realizar la suma de
cada uno de los reactivos.
REGISTRO DE
PONDERAC
CUMPLIMIENT OBSERVACI
No Características del producto a evaluar ION
O ONES
SI NO
1 Preserva las condiciones de seguridad e X 5%
higiene
2 En compañía de sus compañeros de X
equipo, crean el diseño de red, previo a
5%
la entrada al laboratorio de informática 2.
Grupo: 6102-I Manejo de redes Matricula: 080260178-1
3 Inician los trabajos, ingresando con el X
usuario de administrador y creando un
5%
punto de restauración en cada host.
4 Anotan las configuraciones que por X
defecto están asignadas al laboratorio de
5%
informática 2.
5 Se asignan lugares adecuados para la X
ubicación de los switch.
10 %
6 Se crea en armonía el nodo de red de X
cada host utilizando los materiales y
15 %
herramientas adecuados (cable RJ45,
conectores RJ45, Jack´s, pinzas
climpiadoras y pinzas de impacto)
7 Se conectan los patch cord a cada host. X 5%
8 Se instala de forma correcta las X
direcciones IP fijas o automáticas y
10 %
mascara de red asignadas para cada
host.
9 Se instan los nombres y grupos de X 5%
trabajo a cada host, reiniciando la
computadora.
10 Se realizan comprobación de X
conectividad de la red de datos,
5%
utilizando los comandos Ipconfig y ping.
11 Se unen los switch, por medio de sus X
indicadores de conexión para crear las
10%
cascadas entre las redes estrellas y
formar la red de árbol.
12 Se realizan comprobación de X 5%
conectividad entre líneas de la red de
datos, utilizando los comandos Ipconfig y
ping.
Grupo: 6102-I Manejo de redes Matricula: 080260178-1
13 Se instala de forma correcta el X
dispositivo multifunción (router) y se
5%
realiza la conexión de este, mediante
cascada a la red de datos con topología
árbol.
14 Se configura el dispositivo multifunción, X 5%
dando un nombre de SSID y generando
seguridad a la red inalámbrica.
15 Se toma la red inalámbrica creada, x
mediante dispositivos inalámbricos y se
5%
verifica su conectividad a la red hibrida.
SUMA TOTAL: 100%
CALIFICACION DEL INDICADOR: E
PONDERACION
De 100 a 86 % E
De 70 a 85 % S
De 50 a 69 % I
De 0 a 49 % NP
Nombre del Evaluador
Diseño de la red
7M
1M
SW
T1 T2 T3 T4 T6 T7
T5
Grupo:
FILA 1 6102-I Manejo de redes Matricula: 080260178-1
SW
FILA 2 T1-L2-B1 T2-L2-B2 T3-L2-B3 T4-L2-B4 T5-L2- T6-L2-B6
B5
T1-L2-A1 T1-L2-A1 T1-L2-A1 T1-L2-A1
SW
T7 ROUTER
FILA 3 T8 T9
Características de la red:
Tipo de red: LAN
Topología: ARBOL (concentrador A 16 puertos, Switch B 16 puertos, Switch C 8
puertos)
Estándar de red: ETHERNET
Tecnología: 10 BASE T
Velocidad: 10 MBPS
Protocolo de red: TCP/IP
Norma de red: 802.3 (CSMA/CD)
Estándar de cableado: “B”
Tabla de red
# terminal Nom. wg Concentrador puerto distancia
pc
1 T1 Hesli Fila_1 A 1 5m
2 T2 Christian Fila_1 A 2 4m
3 T3 Mónica Fila_1 A 3 3m
Grupo: 6102-I Manejo de redes Matricula: 080260178-1
4 T4 Cinthia Fila_1 A 4 2m
5 T5 Miriam Fila_1 A 5 0.5m
6 T6 Perla Fila_1 A 6 1m
7 T7 Irma Fila_1 A 7 2m
8 Sw A Pto 8 cascada B uplink 2m
9 T1-L2-B1 L2-PC1 strella-P2-L2 B 1 3m
10 T2-L2-B2 L2-PC2 strella-P2-L2 B 2 2m
11 T3-L2-B3 L2-PC3 strella-P2-L2 B 3 .5m
12 T4-L2-B4 L2-PC4 strella-P2-L2 B 4 1m
13 T5-L2-B5 L2-PC5 strella-P2-L2 B 5 2m
14 T6-L2-B6 L2-PC6 strella-P2-L2 B 6 3m
15 Sw B Pto 7 cascada C uplink 2m
16 T7 Jessica Fila_3 C 1 2m
17 T8 Diego Fila_3 C 2 .5m
18 T9 Judith Fila_3 C 3 .5m
19 Router Router Cascada C 5 1m
Tabla de materiales:
# material cantidad Precio total
1 Conectores 20 $5.00 $100
RJ45
2 Cable RJ45 37m $9.5 $351.5
3 jacks 16 $60 $960
4 Concentrador 1 $1000 $1000
16 ptos.
5 Switch 8 2 $500 $1000
puertos
6 ROUTER 1 $250 $250
TOTAL: $3661.5
CUADRO CQA:
CONOSCO QUIERO APRENDI/FALTO POR
APRENDER/CONOCER CONOCER
Grupo: 6102-I Manejo de redes Matricula: 080260178-1
Hacer una red de Quiero aprender Aprendí como hacer
árbol más sobre la una red de hibrida
instalación de redes
Hacer una topología Quiero aprender Aprendí a configurar
hibrida mas sobre todas las las computadora
configuraciones que para así crear una
debe tener una red red de hibrida
hibrida
Grupo: 6102-I Manejo de redes Matricula: 080260178-1
