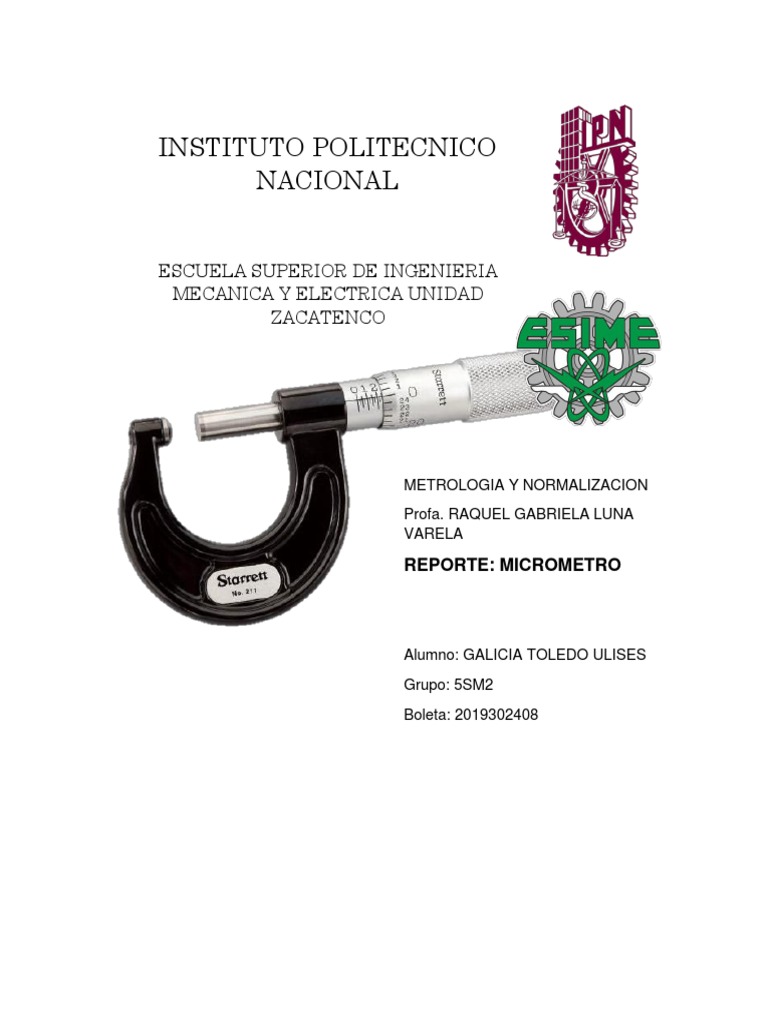

INSTITUTO POLITECNICO

NACIONAL

ESCUELA SUPERIOR DE INGENIERIA

MECANICA Y ELECTRICA UNIDAD
ZACATENCO

METROLOGIA Y NORMALIZACION
Profa. RAQUEL GABRIELA LUNA
VARELA

REPORTE: MICROMETRO

Alumno: GALICIA TOLEDO ULISES

Grupo: 5SM2
Boleta: 2019302408
Introducción.

Micrómetro.
El micrómetro conocido también como Tornillo Palmer, es un instrumento de
medición, que nos permite medir longitudes de interiores, exteriores o profundidad;
dependiendo del tipo de micrómetro.

Tipos de micrómetros.
- De acuerdo a la tecnología del instrumento

 Micrómetros mecánicos: los componentes y el funcionamiento de este tipo

de micrómetro son de naturaleza mecánica. Este es el más convencional o
común, y por ende es empleado para ejecutar un sin número de
mediciones.
 Micrómetros electrónicos: para este tipo, se emplean componentes
electrónicos. También se emplea la tecnología digital como complemento,
lo que arroja como resultado un instrumento completamente electrónico.
Pueden abarcar un rango de
medida desde los 25 mm. hasta
más de un (01) metro, y su
resolución estándar es de 0.01
mm., aunque se pueden
manejar resoluciones de 0.005 o
0.001 mm.

- De acuerdo a la normalización del instrumento

 Micrómetros con normalización estándar: en los micrómetros de este tipo,

se utiliza de manera general la amplitud y la apreciación de las medidas
obtenidas.
 Micrómetros con normalización especial: los micrómetros que cuentan con
este tipo de normalización, son empleados para obtener medidas
involucradas en procesos específicos como la fabricación o en
verificaciones, por lo que se requiere utilizar una amplitud de medida y una
apreciación especial.
- De acuerdo a la unidad de medida del instrumento

 Micrómetros con sistema decimal: los micrómetros pertenecientes a esta

clasificación, emplean el sistema métrico decimal, siendo el milímetro la
unidad de medida de longitud utilizada.
 Micrómetros con sistema inglés: los micrómetros de este tipo, utilizan el
sistema de unidades anglosajón para efectuar sus mediciones. En este
caso, la pulgada es la unidad de medida de longitud empleada.

- De acuerdo a la horquilla de medición del instrumento

 Micrómetros con horquilla de sistema métrico: los micrómetros diseñados

para trabajar bajo el sistema métrico, poseen tornillos que miden 25 mm. lo
que les permite abarcar longitudes del mismo rango, es decir, de 0 a 25
mm., de 50 a 75 mm., etc., alcanzando e incluso sobrepasando el metro de
longitud.
 Micrómetros con horquilla de sistema inglés: en este caso los instrumentos
de medición cuentan con tornillos que miden una (01) pulgada, lo que
permite extrema precisión para la operación.

- De acuerdo a la medida a ejecutar

 Micrómetro de exterior: se emplean para realizar la medición de los

componentes o elementos exteriores de un objeto o pieza.
 Micrómetro de interiores: se utiliza
para tomar las medidas de las áreas
internas o interiores de una pieza, así
como el diámetro de los agujeros
presentes en la misma. Posee una
cabeza micrométrica, sobre la que se
pueden adicionar uno o más ejes
combinados de prolongamiento.
 Micrómetro de profundidad: es
utilizado para medir la profundidad de
agujeros, perforaciones, acanaladuras
o ranuras presentes en un objeto o
pieza. Posee un capo de medida de 25
mm., y cuenta con una aproximación
de 0.001 mm.
 - De acuerdo a la forma de los topes del instrumento

 Micrómetro con topes paralelos planos: son los micrómetros más comunes
y se emplean para realizar la medición de superficies planas.
 Micrómetro con topes de puntas cónicas para roscas: son los micrómetros
diseñados para realizar mediciones entre los bordes o filos de superficies
roscadas.
 Micrómetro con topes radiales: son los micrómetros utilizados para medir el
diámetro hoyos o perforaciones pequeñas presentes en objetos o piezas.
 Micrómetro con topes de platillos para engranajes: son los micrómetros que
poseen platillos para efectuar la medición entre los dientes de un engranaje.

Existen otros tipos de micrómetros, que poseen un diseño más específico según
su uso.
- Micrómetro de exterior con tres contactos: se emplean principalmente para
medir herramientas de corte de 3 labios, como por ejemplo las fresas.
Posee un diseño con forma de la letra “V”, y cuenta con contacto en ángulo
prismático.

-
 Micrómetro de diferencia de cuota: este
tipo de micrómetro mide la diferencia de
cuota o pandeo existente en una
superficie. Para realizar esta medición, el
instrumento cuenta con tres palpadores
cónicos los cuales se colocan haciendo
contacto con la superficie a medir, y el
tornillo central del micrómetro determina
la diferencia de pandeo, tomando como
referencia los puntos leídos por los
palpadores.
  Micrómetro con nonio: este tipo de micrómetro es mucho más sofisticado,
ya que permite realizar una medición mucho más precisa, al incorporar un
nonio (escala de Vernier auxiliar) adicional a sus dos escalas estándar. Al
incorporar el nonio, el instrumento cuenta con la escala adicional que
muestra 10 marcas, numeradas de 2 en 2, lo que permite obtener un nivel
de precisión de 0.001 mm. o 1 µm (micrómetro).

Los micrómetros y la tecnología

Debido al amplío uso que se le da a este versátil instrumento de medición, se han
diseñado varios simuladores en línea que pueden ayudar a los usuarios a
entender el funcionamiento de los diferentes tipos de micrómetros.
Incluso, existe una aplicación para dispositivos móviles con sistema operativo
Android, que les permite a los usuarios realizar mediciones virtuales de objetos
seleccionados por el propio usuario, así como aprender a leer la medición arrojada
por el micrómetro.

Partes del micrómetro.

Desarrollo.
Ingresa a la página del CENAM
https://www.Cenam.Mx/dimensional/simuladores/micrometro
y empecemos a trabajar lo visto.
Elige Mostrar Lectura

Como puedes observar, el micrómetro automáticamente despliega una medida

para poder empezar a realizar la lectura de una medida. Veamos cómo se realiza:
La lectura se encuentra entre el 24 y 25. Como se alcanza a observar toma medio
milímetro más así que serían 24.5 mm.

Se suma la lectura del tambor, se observa que esta entre el 41 y42, por lo que
tomamos el valor de 0.41.
Como se observa en la imagen anterior, se encuentra más cerca del .42, ahora si
damos lectura, cada una de estas divisiones mide .002. Como coincide con la
cuarta línea, esto quiere decir que es igual a .002*4 =.008.

Finalmente se suman las tres lecturas y tenemos:24.500 mm+00.410

mm+00.008mm= 24.918 mm.
En la misma aplicación del CENAM, elige Introducir Lectura.
Para este caso, vamos a comprobar lo aprendido.

Cuando realizamos la lectura, seleccionamos Verificar y aquí nos dirá si es

correcta o no la lectura:
Realiza cinco mediciones diferentes y toma una captura de pantalla de cada uno.
Para que arroje una posición diferente elige el cuadro con la frase “Nueva
posición”.
Ahora realizaremos la medición de piezas.
Elige la opción de Medir pieza. Como observas en las figuras; la plataforma
muestra tres piezas a medir. Aquí debes seguirlos pasos anteriores.
1. Ajusta el tambor.
2. Realiza las tres lecturas
Conclusiones.
Durante la realización de la practica se pudo conocer y entender el funcionamiento
del micrómetro así como su utilidad para el desarrollo de actividades diarias, tanto
en el campo laboral como en la vida cotidiana de una persona, es una herramienta
muy útil para poder conocer con facilidad las dimensiones de algunos objetos que
al menos para nuestra carrera nos será de utilidad para la creación y el desarrollo
de piezas nuevas que puedan dar un mejor funcionamiento a piezas de la
actualidad.
