ELECTRONICA CEA FRANZ TAMAYO Lic. Rogelio Laruta M.

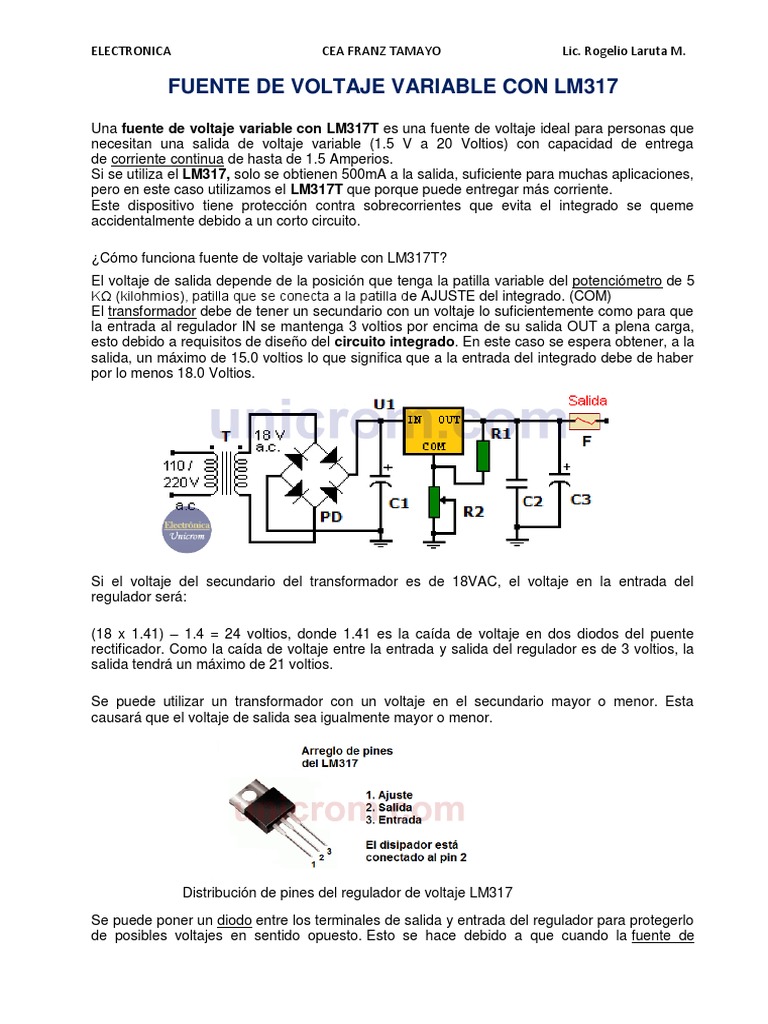

FUENTE DE VOLTAJE VARIABLE CON LM317

Una fuente de voltaje variable con LM317T es una fuente de voltaje ideal para personas que
necesitan una salida de voltaje variable (1.5 V a 20 Voltios) con capacidad de entrega
de corriente continua de hasta de 1.5 Amperios.
Si se utiliza el LM317, solo se obtienen 500mA a la salida, suficiente para muchas aplicaciones,
pero en este caso utilizamos el LM317T que porque puede entregar más corriente.
Este dispositivo tiene protección contra sobrecorrientes que evita el integrado se queme
accidentalmente debido a un corto circuito.

¿Cómo funciona fuente de voltaje variable con LM317T?

El voltaje de salida depende de la posición que tenga la patilla variable del potenciómetro de 5
KΩ (kilohmios), patilla que se conecta a la patilla de AJUSTE del integrado. (COM)
El transformador debe de tener un secundario con un voltaje lo suficientemente como para que
la entrada al regulador IN se mantenga 3 voltios por encima de su salida OUT a plena carga,
esto debido a requisitos de diseño del circuito integrado. En este caso se espera obtener, a la
salida, un máximo de 15.0 voltios lo que significa que a la entrada del integrado debe de haber
por lo menos 18.0 Voltios.

Si el voltaje del secundario del transformador es de 18VAC, el voltaje en la entrada del

regulador será:

(18 x 1.41) – 1.4 = 24 voltios, donde 1.41 es la caída de voltaje en dos diodos del puente
rectificador. Como la caída de voltaje entre la entrada y salida del regulador es de 3 voltios, la
salida tendrá un máximo de 21 voltios.

Se puede utilizar un transformador con un voltaje en el secundario mayor o menor. Esta

causará que el voltaje de salida sea igualmente mayor o menor.

Distribución de pines del regulador de voltaje LM317

Se puede poner un diodo entre los terminales de salida y entrada del regulador para protegerlo
de posibles voltajes en sentido opuesto. Esto se hace debido a que cuando la fuente de
ELECTRONICA CEA FRANZ TAMAYO Lic. Rogelio Laruta M.

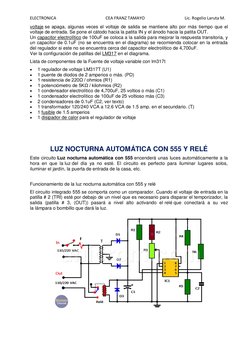

voltaje se apaga, algunas veces el voltaje de salida se mantiene alto por más tiempo que el
voltaje de entrada. Se pone el cátodo hacia la patita IN y el ánodo hacia la patita OUT.
Un capacitor electrolítico de 100uF se coloca a la salida para mejorar la respuesta transitoria, y
un capacitor de 0.1uF (no se encuentra en el diagrama) se recomienda colocar en la entrada
del regulador si este no se encuentra cerca del capacitor electrolítico de 4,700uF.
Ver la configuración de patillas del LM317 en el diagrama.
Lista de componentes de la Fuente de voltaje variable con lm317t
 1 regulador de voltaje LM317T (U1)
 1 puente de diodos de 2 amperios o más. (PD)
 1 resistencia de 220Ω / ohmios (R1)
 1 potenciómetro de 5KΩ / kilohmios (R2)
 1 condensador electrolítico de 4,700uF, 25 voltios o más (C1)
 1 condensador electrolítico de 100uF de 25 voltioso más (C3)
 2 condensadores de 0.1uF (C2, ver texto)
 1 transformador 120/240 VCA a 12.6 VCA de 1.5 amp. en el secundario. (T)
 1 fusible de 1.5 amperios
 1 disipador de calor para el regulador de voltaje

LUZ NOCTURNA AUTOMÁTICA CON 555 Y RELÉ

Este circuito Luz nocturna automática con 555 encenderá unas luces automáticamente a la
hora en que la luz del día ya no esté. El circuito es perfecto para iluminar lugares solos,
iluminar el jardín, la puerta de entrada de la casa, etc.

Funcionamiento de la luz nocturna automática con 555 y relé

El circuito integrado 555 se comporta como un comparador. Cuando el voltaje de entrada en la
patilla # 2 (TRI) esté por debajo de un nivel que es necesario para disparar el temporizador, la
salida (patilla # 3, (OUT)) pasará a nivel alto activando el relé que conectará a su vez
la lámpara o bombillo que dará la luz.
ELECTRONICA CEA FRANZ TAMAYO Lic. Rogelio Laruta M.

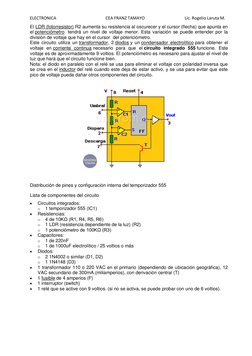

El LDR (fotorresistor) R2 aumenta su resistencia al oscurecer y el cursor (flecha) que apunta en
el potenciómetro tendrá un nivel de voltaje menor. Esta variación se puede entender por la
división de voltaje que hay en el cursor del potenciómetro.
Este circuito utiliza un transformador, 2 diodos y un condensador electrolítico para obtener el
voltaje en corriente continua necesario para que el circuito integrado 555 funcione. Este
voltaje es de aproximadamente 9 voltios. El potenciómetro es necesario para ajustar el nivel de
luz que hará que el circuito funcione bien.
Nota: el diodo en paralelo con el relé se usa para eliminar el voltaje con polaridad inversa que
se crea en el inductor del relé cuando este deja de estar activo, y se usa para evitar que este
pico de voltaje pueda dañar otros componentes del circuito.

Distribución de pines y configuración interna del temporizador 555

Lista de componentes del circuito

 Circuitos integrados:
o 1 temporizador 555 (IC1)
 Resistencias:
o 4 de 10KΩ (R1, R4, R5, R6)
o 1 LDR (resistencia dependiente de la luz) (R2)
o 1 potenciómetro de 100KΩ (R3)
 Capacitores:
o 1 de 220nF
o 1 de 1000uF electrolítico / 25 voltios o más
 Diodos:
o 2 1N4002 o similar (D1, D2)
o 1 1N4148 (D3)
 1 transformador 110 o 220 VAC en el primario (dependiendo de ubicación geográfica), 12
VAC secundario de 300mA.(miliamperios), con derivación central (T)
 1 fusible de 4 amperios (F)
 1 interruptor (switch)
 1 relé que se active con 9 voltios. (si no se activa, se puede probar con uno de 6 voltios).
ELECTRONICA CEA FRANZ TAMAYO Lic. Rogelio Laruta M.

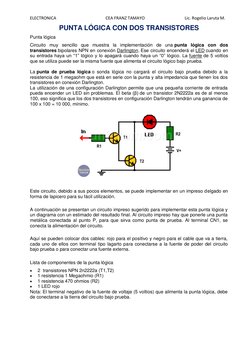

PUNTA LÓGICA CON DOS TRANSISTORES

Punta lógica
Circuito muy sencillo que muestra la implementación de una punta lógica con dos
transistores bipolares NPN en conexión Darlington. Ese circuito encenderá el LED cuando en
su entrada haya un “1” lógico y lo apagará cuando haya un “0” lógico. La fuente de 5 voltios
que se utiliza puede ser la misma fuente que alimenta el circuito lógico bajo prueba.

La punta de prueba lógica o sonda lógica no cargará el circuito bajo prueba debido a la
resistencia de 1 megaohm que está en serie con la punta y alta impedancia que tienen los dos
transistores en conexión Darlington.
La utilización de una configuración Darlington permite que una pequeña corriente de entrada
pueda encender un LED sin problemas. El beta (β) de un transistor 2N2222a es de al menos
100, eso significa que los dos transistores en configuración Darlington tendrán una ganancia de
100 x 100 = 10 000, mínimo.

Este circuito, debido a sus pocos elementos, se puede implementar en un impreso delgado en
forma de lapicero para su fácil utilización.

A continuación se presentan un circuito impreso sugerido para implementar esta punta lógica y
un diagrama con un estimado del resultado final. Al circuito impreso hay que ponerle una punta
metálica conectada al punto P, para que sirva como punta de prueba. Al terminal CN1, se
conecta la alimentación del circuito.

Aquí se pueden colocar dos cables: rojo para el positivo y negro para el cable que va a tierra,
cada uno de ellos con terminal tipo lagarto para conectarse a la fuente de poder del circuito
bajo prueba o para conectar una fuente externa.

Lista de componentes de la punta lógica

 2 transistores NPN 2n2222a (T1,T2)
 1 resistencia 1 Megaohmio (R1)
 1 resistencia 470 ohmios (R2)
 1 LED rojo
Nota: El terminal negativo de la fuente de voltaje (5 voltios) que alimenta la punta lógica, debe
de conectarse a la tierra del circuito bajo prueba.
ELECTRONICA CEA FRANZ TAMAYO Lic. Rogelio Laruta M.

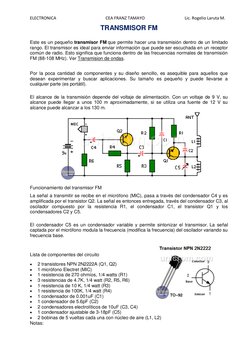

TRANSMISOR FM

Este es un pequeño transmisor FM que permite hacer una transmisión dentro de un limitado
rango. El transmisor es ideal para enviar información que puede ser escuchada en un receptor
común de radio. Esto significa que funciona dentro de las frecuencias normales de transmisión
FM (88-108 MHz). Ver Transmision de ondas.

Por la poca cantidad de componentes y su diseño sencillo, es asequible para aquellos que
desean experimentar y buscar aplicaciones. Su tamaño es pequeño y puede llevarse a
cualquier parte (es portátil).

El alcance de la transmisión depende del voltaje de alimentación. Con un voltaje de 9 V, su

alcance puede llegar a unos 100 m aproximadamente, si se utiliza una fuente de 12 V su
alcance puede alcanzar a los 130 m.

Funcionamiento del transmisor FM

La señal a transmitir se recibe en el micrófono (MIC), pasa a través del condensador C4 y es
amplificada por el transistor Q2. La señal es entonces entregada, través del condensador C3, al
oscilador compuesto por la resistencia R1, el condensador C1, el transistor Q1 y los
condensadores C2 y C5.

El condensador C5 es un condensador variable y permite sintonizar el transmisor. La señal

captada por el micrófono modula la frecuencia (modifica la frecuencia) del oscilador variando su
frecuencia base.

Lista de componentes del circuito

 2 transistores NPN 2N2222A (Q1, Q2)

 1 micrófono Electret (MIC)
 1 resistencia de 270 ohmíos, 1/4 watts (R1)
 3 resistencias de 4.7K, 1/4 watt (R2, R5, R6)
 1 resistencia de 10 K, 1/4 watt (R3)
 1 resistencia de 100K, 1/4 watt (R4)
 1 condensador de 0.001uF (C1)
 1 condensador de 5.6pF (C2)
 2 condensadores electrolíticos de 10uF (C3, C4)
 1 condensador ajustable de 3-18pF (C5)
 2 bobinas de 5 vueltas cada una con núcleo de aire (L1, L2)
Notas:
ELECTRONICA CEA FRANZ TAMAYO Lic. Rogelio Laruta M.
 Las resistencias pueden ser de 1/8 watt.
 L1 y L2 se hacen con 5 vueltas de alambre esmaltado 28 AWG enrollado con un diámetro
interno de aproximadamente 4 mm. El interior de un bolígrafo funciona bien (el tubo de
plástico que contiene la tinta). Retire la bobina después de enrollar y tener cuidado de no
doblarla.
 Se puede colocar un condensador de 0.01uF en paralelo con la fuente con el propósito de
mejorar la estabilidad del circuito.

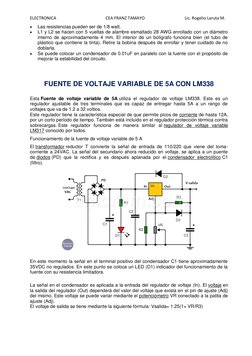

FUENTE DE VOLTAJE VARIABLE DE 5A CON LM338

Esta Fuente de voltaje variable de 5A utiliza el regulador de voltaje LM338. Este es un

regulador ajustable de tres terminales que es capaz de entregar hasta 5A a un rango de
voltajes que va de 1.2 a 32 voltios.
Este regulador tiene la característica especial de que permite picos de corriente de hasta 12A,
por un corto periodo de tiempo. También está incluido en el regulador protección térmica contra
sobrecargas. Este regulador funciona de manera similar al regulador de voltaje variable
LM317 conocido por todos.
Funcionamiento de la fuente de voltaje variable de 5 A
El transformador reductor T convierte la señal de entrada de 110/220 que viene del toma-
corriente a 24VAC. La señal del secundario ahora reducido en voltaje, se aplica a un puente
de diodos (PD) que la rectifica y es después aplanada por el condensador electrolítico C1
(filtro).

En este momento la señal en el terminal positivo del condensador C1 tiene aproximadamente

35VDC no regulados. En este punto se coloca un LED (D1) indicador del funcionamiento de la
fuente con su resistencia limitadora.

La señal en el condensador es aplicada a la entrada del regulador de voltaje (In). El voltaje en

la salida del regulador (Out) dependerá del valor del voltaje que exista en el pin de ajuste (Adj)
del mismo. Este voltaje se puede variar mediante el potenciómetro VR conectado a la patita de
ajuste (Adj).
El voltaje de salida se tiene mediante la siguiente fórmula: Vsalida= 1.25(1+ VR/R3)
ELECTRONICA CEA FRANZ TAMAYO Lic. Rogelio Laruta M.

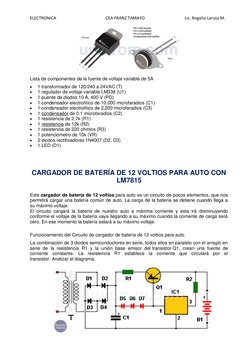

Lista de componentes de la fuente de voltaje variable de 5A

 1 transformador de 120/240 a 24VAC (T)
 1 regulador de voltaje variable LM338 (U1)
 1 puente de diodos 10 A, 400 V (PD)
 1 condensador electrolítico de 10,000 microfaradios (C1)
 1 condensador electrolítico de 2,200 microfaradios (C3)
 1 condensador de 0.1 microfaradios (C2)
 1 resistencia de 2.7k (R1)
 1 resistencia de 12k (R2)
 1 resistencia de 220 ohmios (R3)
 1 potenciómetro de 10k (VR)
 2 diodos rectificadores 1N4007 (D2, D3)
 1 LED (D1)

CARGADOR DE BATERÍA DE 12 VOLTIOS PARA AUTO CON

LM7815

Este cargador de batería de 12 voltios para auto es un circuito de pocos elementos, que nos
permitirá cargar una batería común de auto. La carga de la batería se detiene cuando llega a
su máximo voltaje.
El circuito cargará la batería de nuestro auto a máxima corriente y esta irá disminuyendo
conforme el voltaje de la batería vaya llegando a su máximo cuando la corriente de carga será
cero. En ese momento la batería estará a su máximo voltaje.

Funcionamiento del Circuito de cargador de batería de 12 voltios para auto

La combinación de 3 diodos semiconductores en serie, todos ellos en paralelo con el arreglo en
serie de la resistencia R1 y la unión base emisor del transistor Q1, crean una fuente de
corriente constante. La resistencia R1 establece la corriente que circulará por el
transistor. Analizar el diagrama.
ELECTRONICA CEA FRANZ TAMAYO Lic. Rogelio Laruta M.
Si cada diodo tiene una caída de voltaje de 0.7 voltios (igual que la unión base emisor del
diodo), la corriente aproximada por R1 será: I = V/R. I = 1.4 voltios /0.33 ohmios = 4.2
amperios.
La función del regulador de voltaje es mantener a la fuente de corriente activa. Cuando la
batería está totalmente cargada (el voltaje es aproximadamente 15 voltios), por el regulador
IC1 casi no circula corriente y Q1 entra en corte, pues por su base no pasa corriente.

La función de la resistencia R2 es limitar la corriente en la salida, y también a través de IC1. La

resistencia R2 permite el paso de corriente por IC1, para que Q1 tenga corriente en su base y
esté saturado hasta que el voltaje de salida llegue aproximadamente a 13.5 voltios.
A partir de este nivel de voltaje, la corriente empezará a disminuir y seguirá disminuyendo
mientras el voltaje sigue subiendo. Si se disminuye el valor de R2, se aumentará el voltaje final
de carga de la batería.

Si se desea que la batería se cargue a un valor menor, se puede colocar uno o más diodos en
serie en uno de sus terminales, en el sentido del flujo de la corriente. Esto causará una caída
de aproximadamente 0.7 voltios por diodo.

Lista de componentes del circuito

 R1 = resistencia de 0.33 ohmios, 10 watts
 R2 = resistencia de 8.2 ohmios, 2 watts
 C1 = condensador electrolítico de 10,000uF / 100V
 D1 = D2 = D3 = D4 = D5 = D6 = D7 = SB560 (5 amperios)
 Q1 = transistor PNP MJ15004 o similar (NTE88)
 IC1 = regulador de voltaje 7815.
 B1 = batería de 12 voltios.
 T = Transformador 120/240VAC a 18VAC, 3 amperios en el secundario.
Nota: IC1 y Q1 deben utilizar disipador de calor.

ALARMA CONTRA LADRONES CON TIRISTOR Y SALIDA

CON RELÉ

Esta es una sencilla alarma contra ladrones utiliza un tiristor (SCR) como elemento principal y
un relé como dispositivo para activar componentes de salida como una sirena o un timbre.
Como elemento sensor se usan dos tipos diferentes de interruptores, uno normalmente abierto
(NA) y otro normalmente cerrado (NC).

En ambos casos la activación de cualquiera de ellos hace que un voltaje de disparo aparezca
en la compuerta del tiristor (SCR) haciendo que éste conduzca, encienda el LED y se active
el relé.
¿Cómo funciona la alarma contra ladrones con tiristor?
ELECTRONICA CEA FRANZ TAMAYO Lic. Rogelio Laruta M.

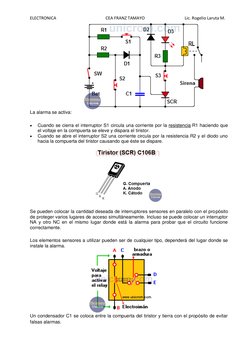

La alarma se activa:

 Cuando se cierra el interruptor S1 circula una corriente por la resistencia R1 haciendo que
el voltaje en la compuerta se eleve y dispara el tiristor.
 Cuando se abre el interruptor S2 una corriente circula por la resistencia R2 y el diodo uno
hacia la compuerta del tiristor causando que éste se dispare.

Se pueden colocar la cantidad deseada de interruptores sensores en paralelo con el propósito

de proteger varios lugares de acceso simultáneamente. Incluso se puede colocar un interruptor
NA y otro NC en el mismo lugar donde está la alarma para probar que el circuito funcione
correctamente.

Los elementos sensores a utilizar pueden ser de cualquier tipo, dependerá del lugar donde se
instale la alarma.

Un condensador C1 se coloca entre la compuerta del tiristor y tierra con el propósito de evitar
falsas alarmas.
ELECTRONICA CEA FRANZ TAMAYO Lic. Rogelio Laruta M.

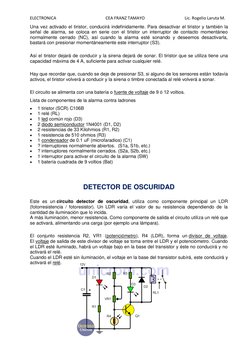

Una vez activado el tiristor, conducirá indefinidamente. Para desactivar el tiristor y también la
señal de alarma, se coloca en serie con el tiristor un interruptor de contacto momentáneo
normalmente cerrado (NC), así cuando la alarma esté sonando y deseemos desactivarla,
bastará con presionar momentáneamente este interruptor (S3).

Así el tiristor dejará de conducir y la sirena dejará de sonar. El tiristor que se utiliza tiene una
capacidad máxima de 4 A, suficiente para activar cualquier relé.

Hay que recordar que, cuando se deje de presionar S3, si alguno de los sensores están todavía
activos, el tiristor volverá a conducir y la sirena o timbre conectada al relé volverá a sonar.

El circuito se alimenta con una batería o fuente de voltaje de 9 ó 12 voltios.

Lista de componentes de la alarma contra ladrones
 1 tiristor (SCR) C106B
 1 relé (RL)
 1 led común rojo (D3)
 2 diodo semiconductor 1N4001 (D1, D2)
 2 resistencias de 33 Kilohmios (R1, R2)
 1 resistencia de 510 ohmios (R3)
 1 condensador de 0.1 uF (microfaradios) (C1)
 ? interruptores normalmente abiertos. (S1a, S1b, etc.)
 ? interruptores normalmente cerrados. (S2a, S2b, etc.)
 1 interruptor para activar el circuito de la alarma (SW)
 1 batería cuadrada de 9 voltios (Bat)

DETECTOR DE OSCURIDAD

Este es un circuito detector de oscuridad, utiliza como componente principal un LDR

(fotorresistencia / fotoresistor). Un LDR varía el valor de su resistencia dependiendo de la
cantidad de iluminación que lo incida.
A más iluminación, menor resistencia. Como componente de salida el circuito utiliza un relé que
se activará, alimentando una carga (por ejemplo una lámpara).

El conjunto resistencia R2, VR1 (potenciómetro), R4 (LDR), forma un divisor de voltaje.

El voltaje de salida de este divisor de voltaje se toma entre el LDR y el potenciómetro. Cuando
el LDR esté iluminado, habrá un voltaje bajo en la base del transistor y éste no conducirá y no
activará el relé.
Cuando el LDR esté sin iluminación, el voltaje en la base del transistor subirá, este conducirá y
activará el relé.
ELECTRONICA CEA FRANZ TAMAYO Lic. Rogelio Laruta M.

Como el nivel de iluminación sobre el LDR varía gradualmente, se utiliza un potenciómetro para
ajustar el nivel adecuado de activación del relé. El LED D1 indica que el circuito está en
funcionamiento y el LED D3 se activa cuando el nivel de luz va disminuyendo. El diodo D2 es
para proteger el transistor cuando el relé se desconecte.

Lista de componentes del detector de oscuridad

 1 transistor NPN 2N2222A o similar (Q1)
 2 LEDs (uno rojo y uno verde) (D1, D3)
 1 diodo 1N4001 o similar (D2)
 2 resistencia de 1K 1/4 watt, (R1, R3)
 1 resistencia de 10K, 1/4 watt (R2)
 1 LDR (fotorresistencia) (R4)
 1 potenciómetro de 47K (VR1)
 1 condensador electrolítico de 10uF / 25V o más (C1)
 1 relé 12 voltios (RL1)

CÓMO PONER TWEETER A BAFLE O PARLANTE?

Muchos aficionados a la música, que tienen unos bafles en su casa con solamente un parlante
o altavoz se preguntan si habrá alguna manera de poner tweeter a bafle con el propósito de
mejorar la calidad del sonido que éste entrega.
Normalmente el único parlante reproduce los bajos con facilidad, pero no así los agudos. A
continuación le mostramos un método muy sencillo para poner un tweeter al bafle o parlante
actual.

Cualquier bafle que sólo tenga un parlante o altavoz, puede con mucha dificultad reproducir
simultáneamente todas las frecuencias y es la reproducción de las frecuencias altas las que
cuestan más.

Usualmente un sonido mucho mejor se puede tener de parlantes de 6 o más pulgadas de

diámetro, si las frecuencias altas se derivan (desvían) a un Tweeter.

El Tweeter puede ser cualquier parlante pequeño de 4 a 6 ohmios y aproximadamente de 2 a 3

pulgadas de diámetro. También puede ser un Tweeter de cono.

¿Cómo se acopla el nuevo tweeter al parlante actual?

ELECTRONICA CEA FRANZ TAMAYO Lic. Rogelio Laruta M.
Se colocan 2 condensadores electrolíticos contrapuestos, como se ve en la figura, permitiendo
que solamente las frecuencias superiores a los 1500 hertz, aproximadamente, pasen hacia el
tweeter.
De esta manera se evita que las frecuencias bajas lleguen al tweeter, las frecuencias altas
podrán reproducirse limpiamente y no hay probabilidad de que la frecuencias bajas de gran
potencia puedan dañarlo.

El potenciómetro P1 se utiliza para ajustar el nivel del volumen de salida del twetter a un nivel
similar al del otro parlante, porque los pequeños parlantes generalmente son mucho más
eficientes en ese aspecto que los grandes. Eliminar el efecto del potenciómetro podría causar
que el tweeter suene a un volumen muy alto.

Lista de componentes para poner tweeter a bafle con un altavoz

 1 tweeter de 4 a 6 ohmios con un diámetro de dos a tres pulgadas. Puede ser un Tweeter
de cono.
 1 potenciómetro de 50 ohmios tipo resistencia bobinada de 2 watts. (R1)
 2 condensadores electrolíticos de 22 microfaradios / 50 o más voltios (C1, C2)
Notas:

 El tweeter se instala en el bafle original. Hay que hacer un orificio en el bafle del diámetro
del tweeter que se vaya a poner.
 Los 2 condensadores y el potenciómetro se pueden soldar directamente entre ellos, sin
necesidad de utilizar un circuito impreso.

REDUCTOR DE 12 A 5 VOLTIOS PARA AUTOMÓVIL

Este reductor de 12 a 5 voltios para automóvil es muy útil para conectar dispositivos
electrónicos de 5 voltios DC en un automóvil con una batería de 12V. (Las baterías de plomo
automotrices pueden tener un voltaje de hasta 13.5 voltios).
Si se utiliza un regulador de voltaje integrado de 5 voltios como el LM7805, la máxima corriente
que este puede entregar es de 1 amperio. Esta cantidad de corriente podría ser insuficiente
para algunos dispositivos que deseamos conectar o podríamos tener la necesidad de conectar
2 o más dispositivos simultáneamente.

Cómo funciona el reductor 12 a 5 voltios para automóvil?

El circuito que se presenta puede entrega corriente suficiente utilizando el regulador de voltaje
de 5 voltios y un transistor de paso (Q1), como se muestra en el diagrama. Los condensadores
ELECTRONICA CEA FRANZ TAMAYO Lic. Rogelio Laruta M.
C1 y C3 ayudan a aplanar el voltaje en la entrada y salida del regulador, C2 y c4 se utilizan
para filtrar cualquier interferencia producida por el sistema eléctrico del automóvil.

El conjunto regulador – transistor de paso, tiene el inconveniente de la caída de voltaje base-

emisor (Vbe) de 0.6 o 0.7 voltios, lo que causa que el voltaje de salida sea de 4.3 o 4.4 voltios.
Voltaje diferente de los 5 voltios necesarios.

Para resolver el problema, se eleva el voltaje de salida del regulador U1, colocando un diodo
en el pin común del regulador que normalmente va a tierra. Ver la figura. Esta elevación de
voltaje es de 0.6 a 0.7 voltios, que es la caída de voltaje en un diodo común y compensa la
caída de voltaje de la unión base emisor (Vbe) del transistor de paso.

El LED se utiliza para indicar que el regulador está activo y R1 es la resistencia limitadora de
corriente.
Lista de componentes del reductor 12 a 5 voltios para automóvil
 1 regulador de voltaje integrado LM7805 (U1)
 1 transistor bipolar NPN TIP41, 2A / 50V o similar (Q1)
 1 condensador electrolítico 1000 uF (microfaradios), 35V (C1)
 1 condensador electrolítico 100 uF, 35V (C3)
 1 condensador de 0.1 uF, 50V cerámico (C2)
 1 condensador de 0.01 uF, 50V cerámico (C4)
 1 diodo 1N4007 1A / 1000V o similar (D1)
 1 LED cualquier color (L1)
 1 resistencia de 330 ohmios, 1/4 watt (R1)
 1 disipador de calor (heatsink) para el transistor Q1
