Guía N° 4: Campo Magnético. Ley De Ampère.

Ley De Biot – 2022

Savart.

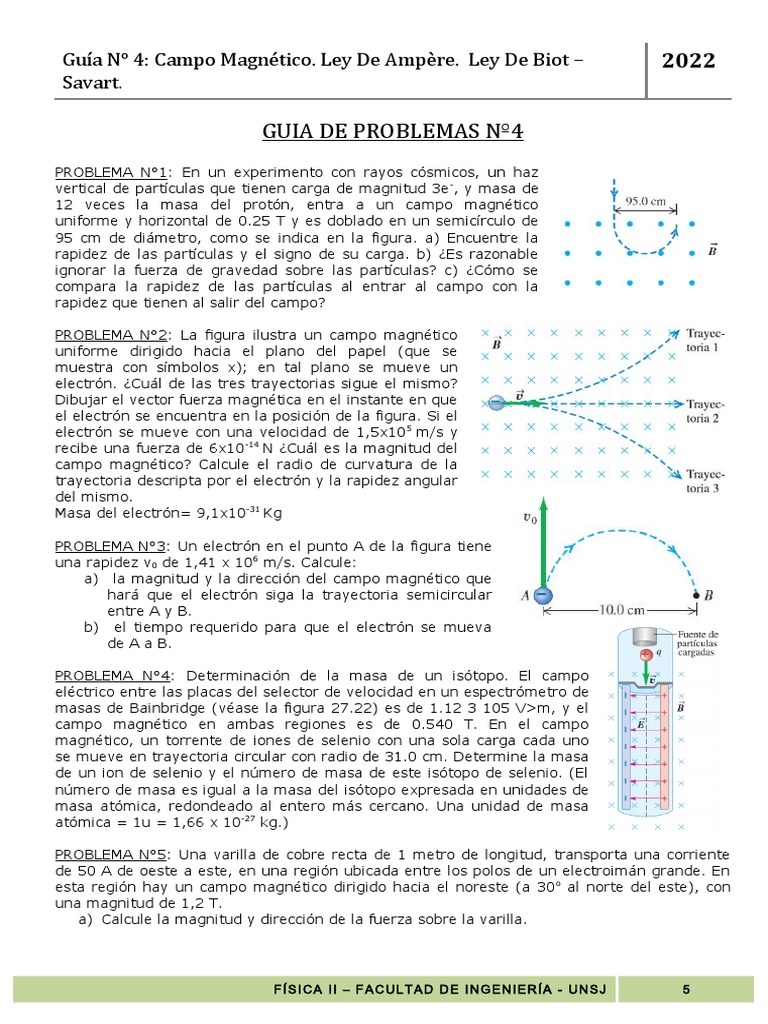

GUIA DE PROBLEMAS Nº4

PROBLEMA N°1: En un experimento con rayos cósmicos, un haz
vertical de partículas que tienen carga de magnitud 3e -, y masa de
12 veces la masa del protón, entra a un campo magnético
uniforme y horizontal de 0.25 T y es doblado en un semicírculo de
95 cm de diámetro, como se indica en la figura. a) Encuentre la
rapidez de las partículas y el signo de su carga. b) ¿Es razonable
ignorar la fuerza de gravedad sobre las partículas? c) ¿Cómo se
compara la rapidez de las partículas al entrar al campo con la
rapidez que tienen al salir del campo?

PROBLEMA N°2: La figura ilustra un campo magnético

uniforme dirigido hacia el plano del papel (que se
muestra con símbolos x); en tal plano se mueve un
electrón. ¿Cuál de las tres trayectorias sigue el mismo?
Dibujar el vector fuerza magnética en el instante en que
el electrón se encuentra en la posición de la figura. Si el
electrón se mueve con una velocidad de 1,5x10 5 m/s y
recibe una fuerza de 6x10 -14 N ¿Cuál es la magnitud del
campo magnético? Calcule el radio de curvatura de la
trayectoria descripta por el electrón y la rapidez angular
del mismo.
Masa del electrón= 9,1x10-31 Kg

PROBLEMA N°3: Un electrón en el punto A de la figura tiene

una rapidez v0 de 1,41 x 106 m/s. Calcule:
a) la magnitud y la dirección del campo magnético que
hará que el electrón siga la trayectoria semicircular
entre A y B.
b) el tiempo requerido para que el electrón se mueva
de A a B.

PROBLEMA N°4: Determinación de la masa de un isótopo. El campo

eléctrico entre las placas del selector de velocidad en un espectrómetro de
masas de Bainbridge (véase la figura 27.22) es de 1.12 3 105 V>m, y el
campo magnético en ambas regiones es de 0.540 T. En el campo
magnético, un torrente de iones de selenio con una sola carga cada uno
se mueve en trayectoria circular con radio de 31.0 cm. Determine la masa
de un ion de selenio y el número de masa de este isótopo de selenio. (El
número de masa es igual a la masa del isótopo expresada en unidades de
masa atómica, redondeado al entero más cercano. Una unidad de masa
atómica = 1u = 1,66 x 10-27 kg.)

PROBLEMA N°5: Una varilla de cobre recta de 1 metro de longitud, transporta una corriente
de 50 A de oeste a este, en una región ubicada entre los polos de un electroimán grande. En
esta región hay un campo magnético dirigido hacia el noreste (a 30 o al norte del este), con
una magnitud de 1,2 T.
a) Calcule la magnitud y dirección de la fuerza sobre la varilla.

F Í S I CA I I – F A C UL TA D D E I NG E N I E R Í A - UN S J 5
 Guía N° 4: Campo Magnético. Ley De Ampère. Ley De Biot – 2022
Savart.

b) Si la varilla permanece horizontal, ¿cómo debería orientarse para maximizar la

magnitud de la fuerza magnética? En este caso ¿cuál es la magnitud de la fuerza?

PROBLEMA N°6: Una barra de metal delgada con 50 cm de

longitud y masa de 750 g descansa sobre dos soportes
metálicos, pero no unida a éstos, en un campo magnético
uniforme de 0.45 T, como se ilustra en la figura. Una batería y un
resistor de 25 V en serie están conectados a los soportes. a) ¿Cuál
es el voltaje más alto que puede tener la batería sin que se
interrumpa el circuito en los soportes? b) El voltaje de la batería
tiene el valor máximo calculado en el inciso a). Si el resistor sufre
de improviso un cortocircuito parcial, de modo que su resistencia baje a 2.0 V, calcule la
aceleración inicial de la barra. .

PROBLEMA N°7: En la figura, el campo

⃗
magnético B es uniforme y perpendicular al
plano de la figura, apuntando hacia afuera. El
conductor que transporta la corriente I hacia la
izquierda, tiene tres segmentos: 1. Un
segmento rectilíneo con longitud L perpendicular
al plano de la figura, 2. Un semicírculo con radio
R y 3. Otro segmento rectilíneo de longitud L
paralelo al eje x. Calcule la fuerza magnética
total sobre este conductor.

PROBLEMA N°8: Un alambre aislado con masa m= 5,4x10 -5kg está flexionado en la forma de
U invertida, de modo que la parte horizontal tiene longitud L= 15cm. Los extremos
flexionados del alambre están sumergidos parcialmente en dos estanques de mercurio, con
2,5cm de cada uno bajo la superficie del mercurio. Toda la estructura está en una región que
contiene un campo magnético uniforme de 0,0065T dirigido hacia la página. Se hace una
conexión eléctrica entre los estanques de mercurio a
través de los extremos de los alambres. Los
estanques de mercurio están conectados a una
batería de 1,5V y a un interruptor S. Cuando este
último se encuentra cerrado, el alambre salta 35cm
en el aire, medidos desde su posición inicial.

a) Determine la rapidez v del alambre en el

momento en que sale del mercurio.
b) Suponga que la corriente I a través del alambre era constante desde el momento en
que se cerró el interruptor hasta que el alambre salió el mercurio, determine el valor de
la corriente.

PROBLEMA N°9: La espira triangular de alambre que se

muestra en la figura conduce una corriente I=5 A en la
dirección que se indica. La espira está en un campo
magnético uniforme con magnitud B= 3 T y en la misma
dirección que la corriente en el lado PQ de la espira.

F Í S I CA I I – F A C UL TA D D E I NG E N I E R Í A - UN S J 5
 Guía N° 4: Campo Magnético. Ley De Ampère. Ley De Biot – 2022
Savart.

a) Calcule la fuerza ejercida por el campo magnético en cada lado del triángulo. Si la
fuerza es diferente de cero, especifique su dirección.
b) ¿Cuál es la fuerza neta en la espira?
c) Calcular el momento de torsión de la espira.

PROBLEMA N°10: Una bobina circular de 0,05 m de radio y 30 vueltas de alambre está en un
plano horizontal. Conduce una corriente de 5A en sentido anti horario. La bobina se encuentra
en un campo magnético uniforme de 1,2T dirigido hacia la derecha. Determine las
magnitudes del momento magnético y de la torca sobre la bobina.

PROBLEMA N°11: Si la bobina del problema anterior gira desde su posición inicial hasta otra
donde su momento magnético es paralelo al campo magnético, ¿cuál es el cambio de la
energía potencial?

PROBLEMA N°12: Un conductor muy largo y recto conduce una corriente de 1A. ¿A qué
distancia del eje del conductor, el campo magnético generado tiene una magnitud
B=0,5x10-4T?

PROBLEMA N°13: La figura es la

vista de los extremos de dos
alambres muy largos, rectos y
paralelos, que son perpendiculares
al plano xy, cada uno de los
cuales conduce una corriente I
pero en sentidos opuestos.
a) Calcule en los puntos P1, P2
y P3.
b) Deduzca una expresión para
en cualquier punto del eje
x a la derecha del alambre 2.

PROBLEMA N°14: Dos alambres superconductores rectos y paralelos, separados por una
distancia de 4,5 mm conducen corrientes iguales de 15 A en sentidos opuestos. ¿Qué fuerza
por unidad de longitud, ejercen entre sí estos alambres? Dibuje.

PROBLEMA N°15: Dos alambres largos y paralelos cuelgan de cordeles de 4cm de largo de un
eje común. Los alambres tienen una masa por unidad de longitud de 0,0125 kg/m y
transportan la misma corriente en sentidos opuestos. ¿Cuál es la corriente en cada alambre si
los cordeles cuelgan a un ángulo de 6° con respecto a la vertical? Realice un esquema que
describa la situación y realice el diagrama de cuerpo libre.

PROBLEMA N°16: Un conductor cilíndrico con radio R transporta una corriente I. La corriente
está distribuida de manera uniforme sobre la superficie de la sección transversal del
conductor. Obtenga el campo magnético, como función de la distancia r desde el eje del
conductor, a puntos situados dentro (rR) y fuera (rR) del conductor.

PROBLEMA N°17: Un conductor sólido con radio a está sostenido

por discos aislantes sobre el eje de un tubo conductor con radio
interior b y radio exterior c. El conductor y el tubo central
conducen corrientes iguales en sentidos opuestos. Las corrientes
están distribuidas de manera uniforme sobre las secciones

F Í S I CA I I – F A C UL TA D D E I NG E N I E R Í A - UN S J 5
 Guía N° 4: Campo Magnético. Ley De Ampère. Ley De Biot – 2022
Savart.

transversales de cada conductor. Obtenga una expresión para la magnitud del campo
magnético
a) en puntos situados afuera del conductor central sólido pero en el interior del tubo
(arb),
b) en puntos situados afuera del tubo (rc).

PROBLEMA Nº18:
a) Determinar el campo magnético en el centro de un solenoide de longitud de 20cm,
radio 1,4cm y 600 vueltas, por el que circula una corriente de intensidad de 4A.
b) Calcular el flujo de B en el solenoide.

PROBLEMA Nº 19: Un solenoide está diseñado para producir un campo magnético de 0,027 T
en su centro. Tiene un radio de 1,4cm y longitud de 40cm, y el alambre puede conducir una
corriente máxima de 12A.
a) ¿Cuál es el número mínimo de vueltas por unidad de longitud que debe tener el
solenoide?
b) ¿Cuál es la longitud total de alambre que se requiere?

PROBLEMA N°20: Sean a y b los radios interior y exterior de un toroide de 450 vueltas, por el
cual circula una corriente de 0,7 A.
a) Calcular el campo magnético para ra, arb y rb.
b) Determinar el flujo de B en el toroide.

PROBLEMA N°21: Un circuito cerrado está formado por dos

semicírculos de radios de 40 y 20cm conectados entre sí por
segmentos rectilíneos como se muestra en la figura. Una
corriente de 1A fluye por este circuito en sentido horario.
Determinar el campo magnético en el punto P.

PROBLEMA N°22: Considerar la espira de corriente mostrada

en la figura, formada por dos líneas radiales y dos segmentos
de círculo cuyos centros están en el mismo punto P.
Encontrar la magnitud y dirección del campo magnético en
este punto.
Considerar: µ0= 4x10-7 Tm/A, i=1A, a=1cm. b=2cm

PROBLEMA N°23: Un dispositivo para comprobar la

acción de un campo magnético sobre un conductor
por el que pasa una corriente eléctrica es la balanza
denominada Cotton y que responde al esquema de
la figura adjunta. Inicialmente la balanza se
equilibra con el circuito abierto. Al cerrar el circuito
se observa que hay que añadir una masa de 12 g
en el platillo de las pesas para equilibrar la balanza
cuando la varilla, que tiene una longitud de 10 cm,
es recorrida por una intensidad de la corriente
eléctrica de 2 A. Calcula el modulo del campo
magnético.

F Í S I CA I I – F A C UL TA D D E I NG E N I E R Í A - UN S J 5
 Guía N° 4: Campo Magnético. Ley De Ampère. Ley De Biot – 2022
Savart.

PROBLEMA N°24: Un conductor largo transporta una I

corriente I = 20A. El cuadro rectangular cuyos lados a
de mayor longitud son paralelos al conductor, i
transporta una corriente I = 10A. Hallar la fuerza
b
sobre cada tramo del conductor rectangular y la
fuerza resultante ejercida sobre el cuadro por el
campo magnético creado por el conductor. Graficar L
todas las fuerzas encontradas. Las dimensiones son
a=0,10 m, b=0,15 m, L=0,45 m
