Universidad Autónoma de Nuevo León MATRICULA: ESTUDIANTE: CARRERA

Facultad de Ingeniería Mecánica y Eléctrica 1969445 Hailyn Cadena Carrillo IAS

Practica No. _5_ del Laboratorio de Física 3
Fecha _12/10/2021_Brigada_105_ Equipo. No_X_
Semestre agosto - diciembre del 2021
Profesor: _Luis Enrique Rosales Carrillo____

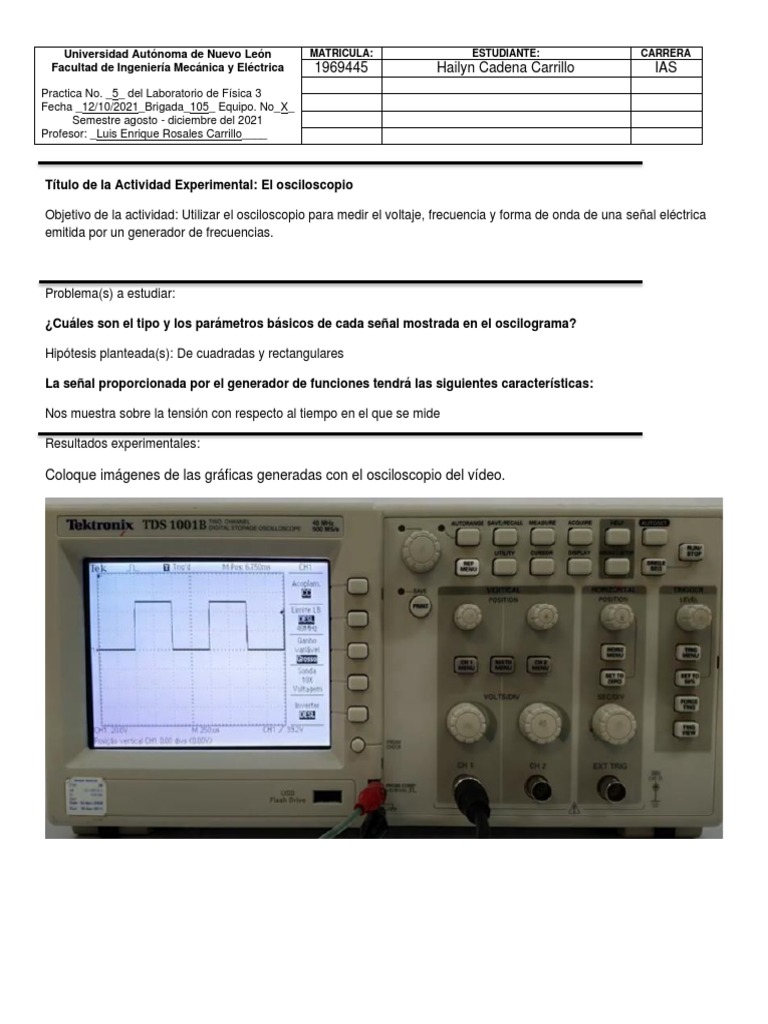

Título de la Actividad Experimental: El osciloscopio

Objetivo de la actividad: Utilizar el osciloscopio para medir el voltaje, frecuencia y forma de onda de una señal eléctrica
emitida por un generador de frecuencias.

Problema(s) a estudiar:

¿Cuáles son el tipo y los parámetros básicos de cada señal mostrada en el oscilograma?

Hipótesis planteada(s): De cuadradas y rectangulares

La señal proporcionada por el generador de funciones tendrá las siguientes características:

Nos muestra sobre la tensión con respecto al tiempo en el que se mide

Resultados experimentales:

Coloque imágenes de las gráficas generadas con el osciloscopio del vídeo.

Conclusiones:

Realice en papel milimétrico 2 variantes de cada uno de los tipos de señales observadas en el osciloscopio.
Con la información que podemos obtener de un osciloscopio, ¿Qué relación tiene con una función las
siguientes unidades?

− Voltaje de pico a pico:

Es la longitud vertical completa de una forma de onda de voltaje desde la parte superior hasta la parte
inferior.
− Voltaje medio:
tensión alterna a la media aritmética de todos los valores instantáneos de tensión, medidos en un
cierto intervalo de tiempo
− Periodo:
El periodo, definiéndose como el tiempo que tarda la señal en completar un ciclo.
− Frecuencia:
Si una señal se repite en el tiempo, posee una frecuencia (f). La frecuencia se mide en Hertz (Hz) y es
igual al número de veces que la señal se repite en un segundo, es decir, 1Hz equivale a 1 ciclo por
segundo.

¿Qué es el valor de voltaje eficaz o RMS? represente gráficamente su relación con el voltaje de pico a pico y
el voltaje medio.

Es el valor cuadrático medio de una fuente de voltaje cuyo valor instantáneo varíe en función del tiempo f(t) y
que esté conectada a una resistencia R es igual al voltaje de una fuente constante que haga circular una
corriente por dicha resistencia y que disipe una energía calorífica igual a la que se disipa al tener la fuente de
voltaje variable
 Marco Teórico
El osciloscopio
El osciloscopio es básicamente un dispositivo de visualización gráfica que muestra señales eléctricas
variables en el tiempo. Con él, no sólo podemos averiguar el valor de una magnitud, sino que, entre
otras muchas cosas, se puede saber la forma que tiene dicha magnitud, es decir, podemos obtener
la gráfica quela representa. El eje vertical, a partir de ahora denominado Y, representa el voltaje;
mientras que el eje horizontal, denominado X, representa el tiempo.

¿Cómo funciona el Osciloscopio?

Él consta de un tubo al vacío donde se produce un haz de rayos catódicos(electrones), que son
enfocados en una pantalla luminiscente. Aunque varía dependiendo del tipo de osciloscopio que
sea.

Tipos de osciloscopios
1.- Analógicos: permiten ver en la pantalla una reproducción fiel de la evolución temporal de la señal,
obviamente la mayor o menor fidelidad depende de la calidad del instrumento. Permiten realizar
mediciones sobre la forma de onda visualizada.

2.- Digitales: realizan un muestreo de la señal a representar y almacenan los datos obtenidos.
Permiten guardar formas de onda correspondientes a distintas mediciones (incluso de ondas no
periódicas) para su posterior visualización. Además, disponen de cursores que pueden desplazarse
para facilitar la medición obre la imagen, así como de facilidades de cálculo de parámetros de la
onda (valor medio, eficaz, etc.) y de distintas funciones de análisis.

Ambos tipos tienen sus ventajas e inconvenientes. Los analógicos son preferibles cuando es
prioritario visualizar variaciones rápidas de la señal de entrada en tiempo real. Los osciloscopios
digitales se utilizan cuando se desea visualizar y estudiar eventos no repetitivos (picos de tensión
que se producen aleatoriamente).

En general un osciloscopio consta de:

- Pantalla: donde se verán las señales introducidas por el canal de entrada.

- Canal de entrada: consta de un borne para la recepción de la señal, así como un conmutador
giratorio para cada canal, que permiten variar el factor de amplificación de la señal según el eje Y.

- Base de tiempos: es vital en el osciloscopio para el registro de las señales que varían con el
tiempo. El valor de la tensión de la señal de entrada aparece según el eje vertical y la señal es
representada en función del tiempo según el eje horizontal.
