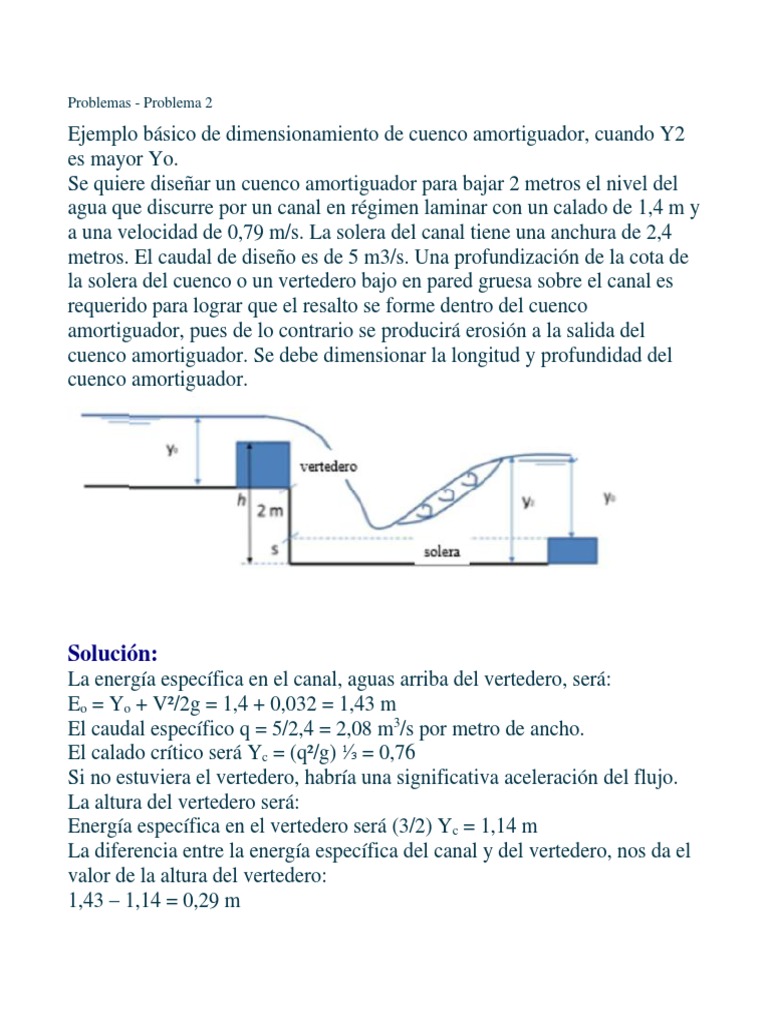

Problemas - Problema 2

Ejemplo básico de dimensionamiento de cuenco amortiguador, cuando Y2

es mayor Yo.
Se quiere diseñar un cuenco amortiguador para bajar 2 metros el nivel del
agua que discurre por un canal en régimen laminar con un calado de 1,4 m y
a una velocidad de 0,79 m/s. La solera del canal tiene una anchura de 2,4
metros. El caudal de diseño es de 5 m3/s. Una profundización de la cota de
la solera del cuenco o un vertedero bajo en pared gruesa sobre el canal es
requerido para lograr que el resalto se forme dentro del cuenco
amortiguador, pues de lo contrario se producirá erosión a la salida del
cuenco amortiguador. Se debe dimensionar la longitud y profundidad del
cuenco amortiguador.

Solución:
La energía específica en el canal, aguas arriba del vertedero, será:
Eo = Yo + V²/2g = 1,4 + 0,032 = 1,43 m
El caudal específico q = 5/2,4 = 2,08 m3/s por metro de ancho.
El calado crítico será Yc = (q²/g) ⅓ = 0,76
Si no estuviera el vertedero, habría una significativa aceleración del flujo.
La altura del vertedero será:
Energía específica en el vertedero será (3/2) Yc = 1,14 m
La diferencia entre la energía específica del canal y del vertedero, nos da el
valor de la altura del vertedero:
1,43 – 1,14 = 0,29 m
Por tanto, la altura total del resalto, h, será igual a: h = 2 + 0,29 + s, y por
tanto “s”, la altura del Cuenco.
Se necesitaría una iteración para buscar la solución de la Longitud de
Resalto.
Para llevar a cabo estas iteraciones, vamos a asumir de partida que s = Yo /6
= 0,23 y a partir de este valor llevaremos a cabo sucesivas iteraciones, tal y
como sigue:

En concordancia con el valor de D = 0,0292, obtenemos el resto de valores:

Ld= 4.30 * D 0,27 * h = 4,30 * 0,029 0,27 * 2,47 = 4,08 metros.
Yp= 1 * D 0,22 * h = 1 * 0,029 0,22 * 2,47 = 1,13 metros
Y1= 0,54 * D 0,425 * h = = 0,54 * 0,029 0,425 * 2,47 = 0,30 metros
Y2= 1,66 * D 0,27 * h = 1,66 * D 0,27 * h = 1,66 * 0,029 0,27 * 2,47 = 1,58
metros
Longitud del resalto hidráulico “L” = 6,9 (Y2-Y1) = 6,9 (1,58 – 0,3) = 8,83
Y, por tanto, la longitud del cuenco amortiguador deberá ser:
LC = Ld + L = 4,08 + 8,83 = 12,9 metros.
