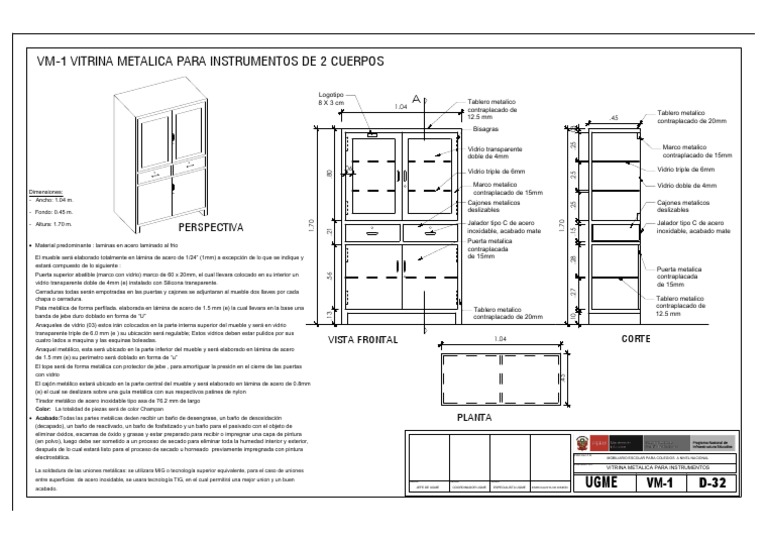

VM-1 VITRINA METALICA PARA INSTRUMENTOS DE 2 CUERPOS

Logotipo
8 X 3 cm
1.04
A Tablero metalico
contraplacado de
Tablero metalico
12.5 mm .45 contraplacado de 20mm

.03
Bisagras

.25
Vidrio transparente Marco metalico
doble de 4mm contraplacado de 15mm

.06 Vidrio triple de 6mm

Vidrio triple de 6mm

.80

.25
Marco metalico Vidrio doble de 4mm
Dimensiones: contraplacado de 15mm
- Ancho: 1.04 m. Cajones metalicos Cajones metalicos

.25
- Fondo: 0.45 m. deslizables deslizables

1.70

1.70
- Altura: 1.70 m. Jalador tipo C de acero Jalador tipo C de acero
PERSPECTIVA

.21

.15
inoxidable, acabado mate inoxidable, acabado mate
Puerta metalica
· Material predominante : laminas en acero laminado al frio
contraplacada
El mueble será elaborado totalmente en lámina de acero de 1/24” (1mm) a excepción de lo que se indique y de 15mm

.28
estará compuesto de lo siguiente :
Puerta metalica

.56
Puerta superior abatible (marco con vidrio) marco de 60 x 20mm, el cual llevara colocado en su interior un contraplacada
vidrio transparente doble de 4mm (e) instalado con Silicona transparente. de 15mm

.27
Cerraduras todas serán empotradas en las puertas y cajones se adjuntaran al mueble dos llaves por cada
chapa o cerradura. Tablero metalico
Pata metálica de forma perfilada. elaborada en lámina de acero de 1.5 mm (e) la cual llevara en la base una contraplacado de
Tablero metalico
12.5 mm

.13

.10
banda de jebe duro doblado en forma de “U” contraplacado de 20mm
Anaqueles de vidrio (03) estos irán colocados en la parte interna superior del mueble y será en vidrio
transparente triple de 6.0 mm (e ) su ubicación será regulable; Estos vidrios deben estar pulidos por sus
cuatro lados a maquina y las esquinas boleadas. VISTA FRONTAL 1.04 CORTE
Anaquel metálico, esta será ubicado en la parte inferior del mueble y será elaborado en lámina de acero
de 1.5 mm (e) su perímetro será doblado en forma de “u”
El tope será de forma metálica con protector de jebe , para amortiguar la presión en el cierre de las puertas
con vidrio

.45
El cajón metálico estará ubicado en la parte central del mueble y será elaborado en lámina de acero de 0.8mm
(e) el cual se deslizara sobre una guía metálica con sus respectivos patines de nylon
Tirador metálico de acero inoxidable tipo asa de 76.2 mm de largo
Color: La totalidad de piezas será de color Champan
· Acabado:Todas las partes metálicas deden recibir un baño de desengrase, un baño de desoxidación PLANTA
(decapado), un baño de reactivado, un baño de fosfatizado y un baño para el pasivado con el objeto de
eliminar óxidos, escamas de óxido y grasas y estar preparado para recibir o impregnar una capa de pintura
(en polvo), luego debe ser sometido a un proceso de secado para eliminar toda la humedad interior y exterior,
después de lo cual estará listo para el proceso de secado u horneado previamente impregnada con pintura
PROYECTO:
electrostática. MOBILIARIO ESCOLAR PARA COLEGIOS A NIVEL NACIONAL
PRODUCTO:
VITRINA METALICA PARA INSTRUMENTOS
La soldadura de las uniones metálicas: se utilizara MIG o tecnología superior equivalente, para el caso de uniones
entre superficies de acero inoxidable, se usara tecnología TIG, en el cual permitirá una mejor union y un buen
acabado.
Revision

JEFE DE UGME
Revision

COORDINADOR UGME
Revision

ESPECIALISTA UGME ESPECIALISTA DE DISEÑO UGME VM-1 D-32
