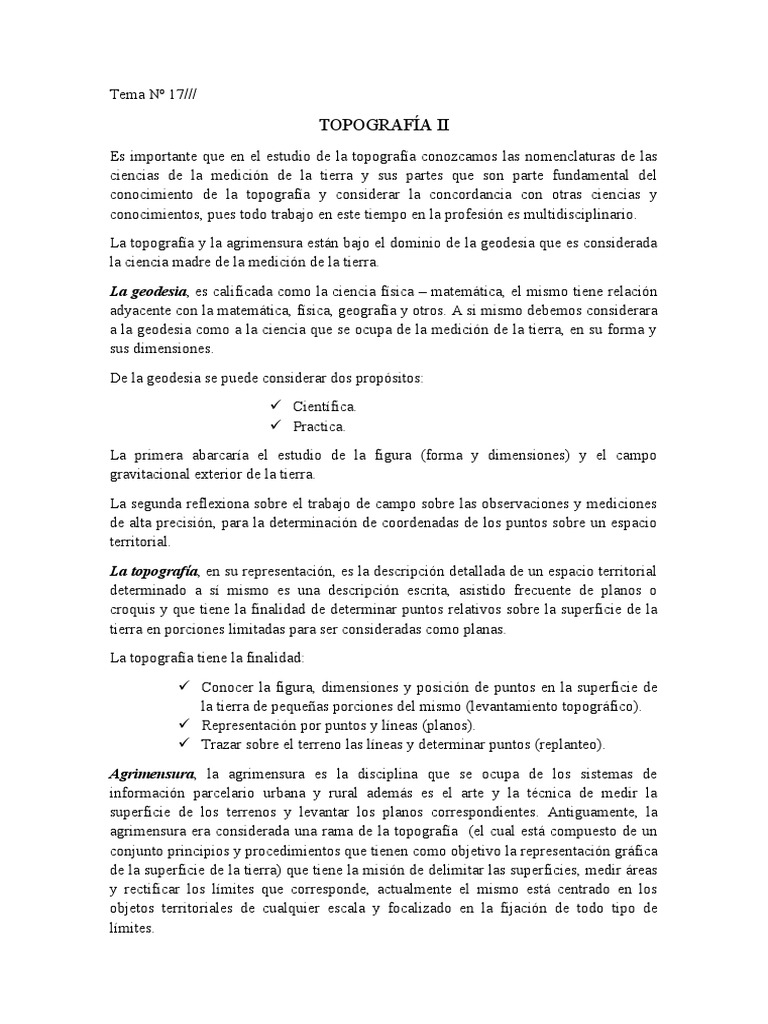

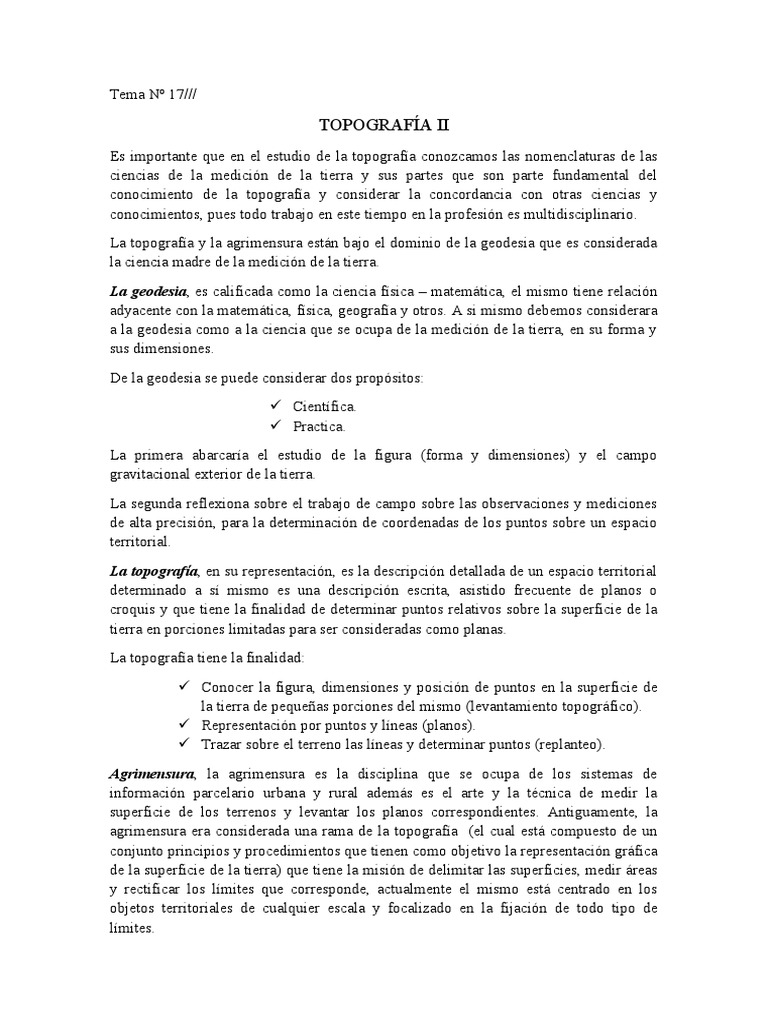

Tema Nº 17///

TOPOGRAFÍA II
Es importante que en el estudio de la topografía conozcamos las nomenclaturas de las
ciencias de la medición de la tierra y sus partes que son parte fundamental del
conocimiento de la topografía y considerar la concordancia con otras ciencias y
conocimientos, pues todo trabajo en este tiempo en la profesión es multidisciplinario.
La topografía y la agrimensura están bajo el dominio de la geodesia que es considerada
la ciencia madre de la medición de la tierra.
La geodesia, es calificada como la ciencia física – matemática, el mismo tiene relación
adyacente con la matemática, física, geografía y otros. A si mismo debemos considerara
a la geodesia como a la ciencia que se ocupa de la medición de la tierra, en su forma y
sus dimensiones.
De la geodesia se puede considerar dos propósitos:
 Científica.
 Practica.
La primera abarcaría el estudio de la figura (forma y dimensiones) y el campo
gravitacional exterior de la tierra.
La segunda reflexiona sobre el trabajo de campo sobre las observaciones y mediciones
de alta precisión, para la determinación de coordenadas de los puntos sobre un espacio
territorial.
La topografía, en su representación, es la descripción detallada de un espacio territorial
determinado a sí mismo es una descripción escrita, asistido frecuente de planos o
croquis y que tiene la finalidad de determinar puntos relativos sobre la superficie de la
tierra en porciones limitadas para ser consideradas como planas.
La topografía tiene la finalidad:
 Conocer la figura, dimensiones y posición de puntos en la superficie de
la tierra de pequeñas porciones del mismo (levantamiento topográfico).
 Representación por puntos y líneas (planos).
 Trazar sobre el terreno las líneas y determinar puntos (replanteo).
Agrimensura, la agrimensura es la disciplina que se ocupa de los sistemas de
información parcelario urbana y rural además es el arte y la técnica de medir la
superficie de los terrenos y levantar los planos correspondientes. Antiguamente, la
agrimensura era considerada una rama de la topografía (el cual está compuesto de un
conjunto principios y procedimientos que tienen como objetivo la representación gráfica
de la superficie de la tierra) que tiene la misión de delimitar las superficies, medir áreas
y rectificar los límites que corresponde, actualmente el mismo está centrado en los
objetos territoriales de cualquier escala y focalizado en la fijación de todo tipo de
límites.
Uso general y aplicación de la topografía, a la topografía se lo puede considera una de
la herramientas más importantes de las ingeniería, así mismo es una ciencia aplicada
que asiste al desarrollo de la vida y el buen vivir.
La topografía tiene un campo de aplicación extenso lo que lo hace sumamente necesario
e importante para cualquier proyección de ingeniería, tanto en su fase de elaboración y
su fase de ejecución, así mismo tiene un papel extremadamente importante en los
siguientes casos.
 Busca determinar la localización espacial de un territorio.
 Levantamiento topográfico antes, durante y después de la planeación y
construcción de carreteras, vías férreas, sistemas viales de transito
rápido, edificaciones, puentes, bases de lanzamiento de cohetes y
estaciones astronáuticas, túneles, canales, obras de irrigación, presas,
sistemas de drenaje, fraccionamiento de terrenos urbanos sistemas de
aprovisionamiento de agua potable y eliminación de aguas negras,
oleoductos, gaseoductos.
 Levantamientos de terrenos en general para localización y marcar
linderos, medida y división de superficies y ubicación de terrenos en
planos generales.
 La topografía de minas.
 Levantamientos catastrales.
 Topografía urbana.
 Topografía hídrica.
 Topografía fotogramétrica.
A si mismo los métodos topográficos se emplean en:
 Instalación de líneas de ensamble industrial y dispositivos de fábricas.
 Realizar el control de aerofotografías.
 Actividades relacionadas con la geología, silvicultura, arquitectura, etc.
 Obras de ingeniería y militar.
De la misma manera se debe de destacar que es importante enfatizar el valor de las
cifras significativas con el cual se debe de trabajar en la exactitud, con la precisión que
se requiere dependiendo del tipo de trabajo topográfico, así mismo considerar la
experiencia, personal, equipos, determinación de los procedimientosy los resultados.
Condiciones necesarias, de los tipos de registro o toma de datos y croquis además el
buen procedimiento y manejo de los datos, las actividades principales o fundamentales
de la topografía son el trazo y el levantamiento.

SISTEMA DE MEDIDAS, MEDIDAS LINEALES, SUPERFICIES Y ANGULOS.

El sistema de medidas se denomina a un conjunto de unidades que se adoptan para la
medición de las diferentes magnitudes.
En la topografía se utilizan magnitudes lineales, angulares, áreas y volúmenes, las que
se obtienen midiéndolas, esto es comparándolas con otras que sé que se toman como
unidad, la operación mediante la cual se determina el valor de esas magnitudes, se
llaman observación.
En el Estado Boliviano la unidad fundamental es el metro siendo este el Sistema
Internacional.
Unidades lineales:
Múltiplos: Decámetro, hectómetro y kilometro
Submúltiplos: decímetros, centímetros y milímetros.
Unidades superficiales:
Múltiplos: decámetro cuadrado, hectómetro cuadrado y kilómetro cuadrado.
Submúltiplos: decímetro cuadrado, centímetro cuadrado y milímetro cuadrado.
En las unidades de superficiales del Sistema Internacional se utiliza la unidad agraria
que es la hectárea que equivale.
1 hectárea = 10000.000 m2
Volúmenes.-
La medida fundamental para medir el volumen es el metro cúbico.
Otras unidades de medida son:

Med id a S ímb olo Equ ivalen cia

k ilómetro cú b ico Km 3 1 000 000  000  m 3
Hectómetro cúb ico hm3 1 000 000  m 3
D ecámetro cú b ico d am 3 1 000  m 3
Metro cú b ico m3 1 m 3
D ecímetro cú b ico dm3 0.001  m 3
C en tímetro cú b ico cm 3 0.000001  m 3
Milímet ro cú b ico mm 3 0.000000001  m 3

SISTEMA DE MEDIDAS ANGULARES.

En los instrumentos que se utilizan en topografía en el Estado de Bolivia el más

utilizado es el sistema sexagesimal y se expresan de la siguiente manera:
 Grados – minutos – segundos (˚) (') ('') 60˚38'54''
TIPOS, CLASES DE ERRORES.
Los tipos de errores que se presentan en la práctica se pueden clasificar en groseras,
sistemáticos y accidentales.
Groseras o equivocaciones.
Que se cometen en las mediciones son perfectamente evitables y su control y detección
es uno de los objetivos del método topográfico seleccionado.
Sistemáticos.
Responde a una causa permanente y se puede eliminar si este es conocido; según su
naturaleza se clasifican en contantes y variables
Losa sistemáticos variables dependen de una ley determinada, frecuente desconocida y
originada por circunstancias locales (variación térmica).
Estos errores sistemáticos deben de evitarse dado su efecto acumulativo y su
imposibilidad de corrección generalmente
Los accidentes son los pequeños errores que restan cuando los anteriormente
mencionados han sido eliminados, los cuales se generalmente por los operadores y
colaboradores en el trabajo topográfico de campo y gabinete, el cual no corresponde a
una ley fija.
Los errores accidentales.
Aparentemente también se conocen como discrepancias, residuos o desviaciones.
PRECISIÓN.
Es el grado de aproximación a la verdad que tiene una observación, se expresa por el
error relativo el cual, debe de ser comparado con el error permisible.
ESCALAS.
Es la razón que existe entre una distancia en el plano o en el mapa ab y su
correspondiente en el terreno AB, o viceversa.
