Universidad Distrital Francisco José de Caldas

Estudiante Sandra Marcela Amézquita Corrales Nicolás Javier León Ballesteros

Código 20172007045 20172007021
Correo smamezquitac@correo.udistrital.edu.co njleonb@correo.udistrital.edu.co

Actividad Antecedentes

1. Justificar el tema de acuerdo al área seleccionada y utilizando el software vos viewer, no olvidar
anexar imagen.

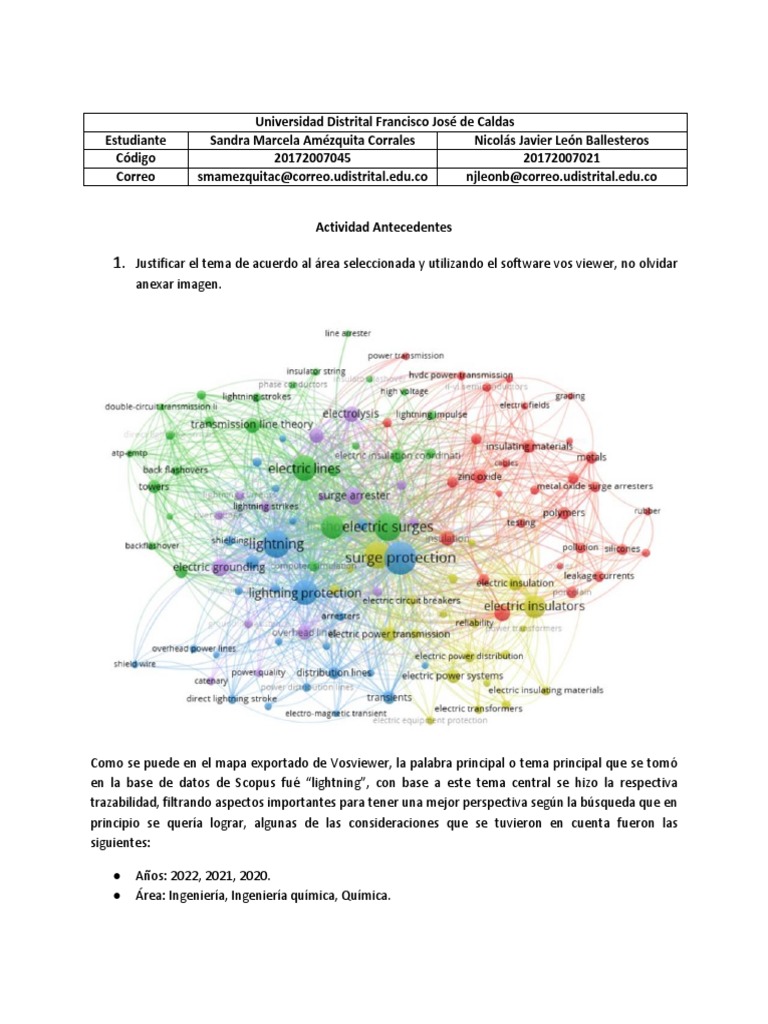

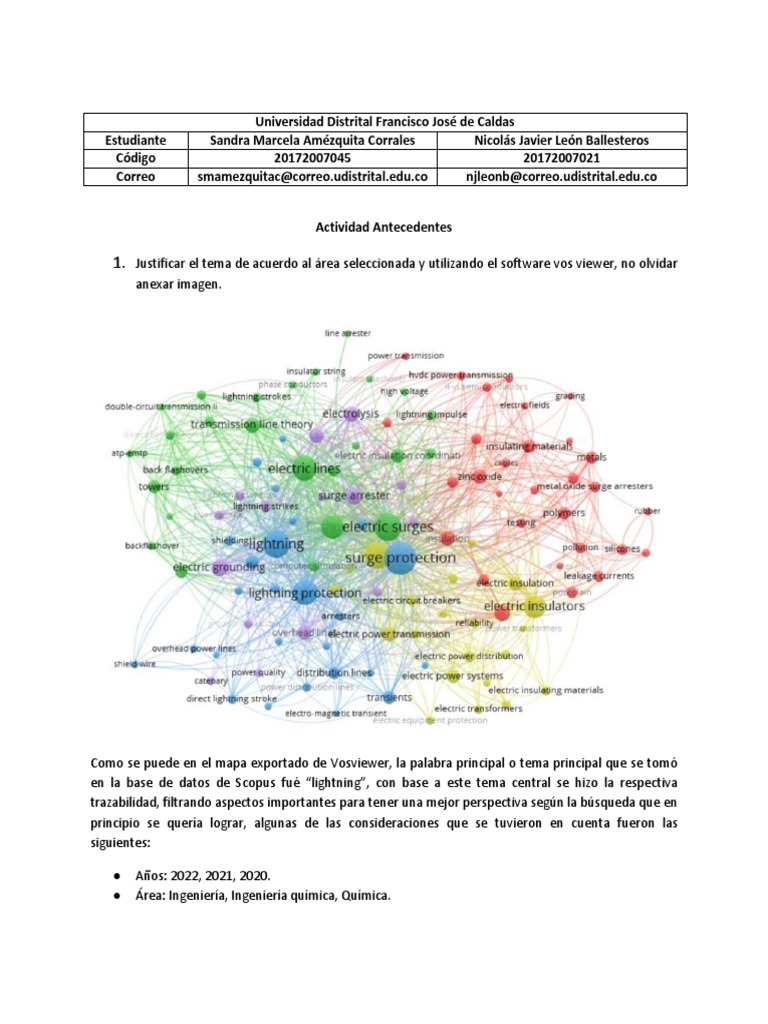

Como se puede en el mapa exportado de Vosviewer, la palabra principal o tema principal que se tomó
en la base de datos de Scopus fué “lightning”, con base a este tema central se hizo la respectiva
trazabilidad, filtrando aspectos importantes para tener una mejor perspectiva según la búsqueda que en
principio se quería lograr, algunas de las consideraciones que se tuvieron en cuenta fueron las
siguientes:

● Años: 2022, 2021, 2020.

● Área: Ingeniería, Ingeniería química, Química.
Lo anterior con el fin de obtener resultados en un área de trabajo específica y con información
actualizada.

Como podemos observar la palabra lightning, que significa relámpago o descarga atmosférica, tiene
gran relevancia en el mapa, y está relacionada con la palabra “arrester”, la cual significa pararrayo, que
en este caso es nuestro objetivo de estudio.

2. Descripción de los antecedentes consultados, uno a uno. (14 internacionales-6 nacionales)

Variable De Estudio: Tecnológica –Aisladores eléctricos

Autores Discusión (Nacional)
Andrés Objeto de estudio: Modelar la distribución de campo eléctrico en una cadena de aisladores
Felipe de una línea de transmisión de 115 kV con ayuda del software Comsol y ATPDraw en
Cadena condiciones normales de operación y ante una descarga atmosférica que impacta en el
Forero cable de guarda o estructura, teniendo en cuenta la influencia del valor de resistencia de
puesta a tierra de la torre y la salinidad en la superficie del aislador presentes en la zona de
John estudio.
Steven
Mendoza Síntesis: Tesis realizada por el proyecto de ingeniería eléctrica de la Universidad Distrital
Guzmán sede tecnológica en el cual aborda un estudio de simulación descargas atmosféricas en
aisladores eléctricos en los softwares ATP y Comsol; donde se recrean varias condiciones
(Cadena en las cuales se plantean contaminantes (sal y polvo) sobre los aisladores que producen
Forero, una conductividad en el área externa, aumentando las corrientes de fuga y una posible
Andrés descarga.
Felipe,
Mendoza Variables analizadas por los autores: Tensión y campo eléctrico de los aisladores, debido a
Guzman, descargas atmosféricas.
2019).
Metodología: En el software ATP se simula la descarga, después en Comsol se observan los
riesgos por el aumento del campo eléctrico en los aisladores, para esto se requiere de
modelos eléctricos con base en normas internacionales de la IEEE y nacionales como el
RETIE.

Resultados: Los aisladores con contaminantes como sal presentaron un aumento superior
en el campo eléctrico debido a las descargas atmosféricas.

Variable De Estudio: Ambiental- Relieve del terreno

Autores Discusión (Internacional)
Dongshuai Objeto de Estudio: Observar los efectos de propagación de los campos electromagnéticos
Li de los rayos sobre un terreno montañoso

Mohammad Síntesis: Artículo de la IEEE realizado en Suiza; donde se estudió el efecto en la medición
Azadifar del campo eléctrico cuando el suelo desde el punto la emisión hasta la medición no es
plano y presenta valles; de esto se puede observar como el terreno afecta las mediciones
Farhad de campos eléctricos.
Rachidi
Variables analizadas por los autores: campo eléctrico de descargas atmosféricas.
Marcos
Rubinstein Metodología: Se tiene una torre costera en una montaña en la cual se producen
descargas atmosféricas ascendentes que generan un campo eléctrico, este es medido en
Mario el techo de una edición a un par de kilómetros; adicionalmente se hacen simulaciones
Paolone para comparar con los datos, las simulaciones abarcan una aproximación a un terreno
plano y el real con base en datos topográficos por entidades externas.
Davide
Pavanello Resultados: No es conveniente hacer una aproximación entre un terreno irregular y
montañoso con un terreno plano para la medición de campos eléctricos; ya que las
Stefan Metz aproximaciones de terreno plano disminuyen considerablemente el pico máximo del
campo eléctrico.
Qilin Zhang

Zhenhui
Wan

(Li et al.,
2016).

Variable De Estudio: Metrología - Mapas de densidad de descargas atmosféricas

Autor Discusión (Internacional)
Rachel Objeto de estudio: Definir las zonas del mundo con mayores densidades de descargas
Albrecht atmosféricas.

Steven Síntesis: Se hace un análisis de los fenómenos meteorológicos y la geomorfología que

Goodman afectan el aumento de descargas atmosféricas en puntos concretos de la tierra; así como la
obtención de datos de la NASA con los cuales se construyen mapas de densidad de
Dennis descargas atmosféricas en el mundo, después se analizan estos puntos y se halla una lista
Buechler de estos lugares.

Richard Variables analizadas por los autores: densidad de descargas atmosféricas

Blakeslee
Metodología: Se toman los datos del sensor Lightning Imaging Sensor del Global
Hugh Hydrology Resource Center de la NASA en los cuales se han registrado las descargas
Christian atmosféricas a nivel mundial desde 1998 a 2013; estos datos permiten realizar un mapa de
las descargas atmosféricas en todo el planeta y analizar los puntos más críticos.
(Albrecht
et al., Resultados: Los lugares con mayores descargas atmosféricas fueron la India, el Amazonas,
2016) el lago de Maracaibo en Venezuela, el lago Victoria en África Oriental,el parque nacional
Kahuzi-Biéga, cerca de República Democrática, las crestas noroccidentales del Himalaya, y
algunos lugares de Oceanía como Patulul, Guatemala y Derby.
 Variable De Estudio: Ambiental - Caracterización de descargas atmosféricas en Bogotá Colombia
Autor Discusión (Nacional)
H. E. Objeto de estudio: Caracterizar las descargas atmosféricas nube tierra en Bogotá
Rojas (Colombia)

A. S. Cruz Síntesis: Se hace la instalación para caracterizar las descargas atmosféricas nube tierra en
Bogotá; se analizan los datos mediante técnicas estadísticas de los cuales se analizan las
C. A. descargas con polaridad negativa, el número de strokes por descarga, y aquellas descargas
Cortés que presentan un solo stroker.

( et al., Variables analizadas por los autores: descargas atmosféricas negativas y positivas,
2017) descargas simples y múltiples.

Metodología: Se hace la instalación de un circuito electrónico capaz de medir, filtrar y

transmitir las señales de campos eléctricos en un osciloscopio para clasificar y analizar los
datos de los tipos de descargas.

Resultados: El 92% de los rayos analizados presentan polaridad negativa; la media de

número de flashes fue de 2,4 ; el 38% de las descargas son de una sola descarga.

Variable De Estudio: Modelos eléctricos de descargas atmosféricas

Autor Discusión (Internacional)
V.A. Objeto de estudio: Seleccionar el mejor modelo de descargas atmosféricas nube tierra
Rakov entre 4 modelos (TL, MTLL, MTLE y DU).

(Rakov, Síntesis: Se hace la medición de los campos eléctricos y las corrientes de las descargas
2008) atmosféricas nube tierra; se procesan los datos mediante métodos estadísticos y se
comparan con los modelos TL, MTLL, MTLE y DU; después se selecciona el mejor con base
en los criterios de: relación entre el pico de campo inicial y el pico de corriente inicial,
campos eléctricos, simplicidad matemática.

Variables analizadas por el autor: relación entre el pico de campo inicial y el pico de
corriente inicial , campos eléctricos, simplicidad matemática.

Metodología: Se hace la medición de varias descargas atmosféricas nube tierra en el estado

de Florida Estados Unidos, parametrizando variables como stokes simples y secuenciales;
después se analizan los resultados contra los cuatros modelos planteados en el documento
y al final selecciona el que se considera más pertinente con base en los criterios del autor.

Resultados: Los cuatro modelos presentan valores cercanos entre el pico del campo inicial
y la corriente pico; los modelos TL y MTLE no reproducen el comportamiento del campo; se
recomienda usar el modelo TL para el primer criterio por su simplicidad matemática.

Variable De Estudio: Ambiental- Descargas atmosféricas nube tierra

Autor Discusión (Internacional)
Changzhi Objeto de estudio: Caracterizar el porcentaje de descargas atmosféricas nube tierra de un
Peng solo stoke

Feifan Liu Síntesis: Se analizan los datos con 5 tormentas en la cuales se presentaron descargas
eléctrica nube-tierra en China; donde se observa el porcentaje de descargas sin réplicas
Baoyou (varias descargas sobre un mismo punto de forma simultánea)
Zhu
Variables analizadas por los autores: Descargas atmosféricas de un solo stoke.
Ming Ma
Metodología: Se registra el campo eléctrico de la tormenta, se clasifica la onda de la
Helin descarga, se clasifican y almacenan los datos y se analizan.
Zhou
Resultados: se concluyó que un porcentaje amplio (promedio el 40%) de las descargas no
Zilong presentaban réplicas; además se observó que la corriente eléctrica de estás descargas era
Qin menor a la que se generaba cuando se producían diferentes stokes de forma repetitiva.

Gaopeng
Lu

Wenwei
Wang

Yongping
Wang

(Peng et
al., 2020)

Variable De Estudio: Ambiental-Descargas atmosféricas nube tierra

Autor Discusión (Nacional)
D. Objeto de estudio: Encontrar la relación entre las descargas atmosféricas nube tierra con
Arangure polaridad negativa y el gradiente de la altitud del terreno en Colombia.
n
Síntesis: Se utilizan los datos de la red LINET, que cuenta para el años 2012 y 2013 (periodo
J. López de estudio) un total de 10 sensores distribuidos en Colombia (Barranquilla, Montería,
Cúcuta, Rio negro, Ibagué, Bogotá. Pasto, Barrancabermeja, C. Rubiales y Tunja); además
J. este sistema también permite obtener la altitud de los diferentes lugares en los que se
Inampués produce la descarga, está información es organizada con base en el métodos de datos
agrupados a diferentes rangos de altitudes; donde se registran las variables de interés y se
H. Torres analiza la correlación de estás con la altitud.

H. Betz Variables analizadas por los autores : Corriente máxima y densidad de descargas
atmosféricas
(Arangur
en et al., Metodología: Se utiliza la red LINET como para la detección de las descargas atmosféricas,
2017) se organizan los datos por método estadístico de datos agrupados y se analiza la
información.
 Resultados: La corriente máxima producida por las descargas atmosféricas nube tierra con
polaridad negativa presentan una relación directamente proporcional con la altitud; por
otro lado la relación es inversamente proporcional para la densidad de descargas
atmosféricas.

Variable De Estudio: Tecnológica-DPS y Ambiental-Descargas atmosféricas nube tierra

Autor Discusión (Nacional)
Sebastián Objeto de estudio: Determinar la relación existente entre las fallas en las líneas mediante la
Jiménez caracterización de la actividad eléctrica atmosférica en terreno de montaña sobre las
redes aéreas del operador de red de Norte de Santander, utilizando la red de localización
(Jiménez, de rayos LINET fundamental en la elaboración de los mapas de DDT y correlación de
2016) fallas con la incidencia de descargas.

Síntesis: Se hace un breve resumen de la importancia del estudio de descargas

atmosféricas para las líneas y sus dispositivos eléctricos como los transformadores de
potencia; se analizan los datos en LINET, se estudian dos modelos para descargas
atmosféricas que luego se aplican en las simulaciones; se hace un análisis de diferentes
impactos en el terreno y las líneas del Norte de Santander y los diferentes nodos
(fragmentos de cambio del rayo).

Variables analizadas por el autor: Tensión inducida.

Metodología: Se analizan los datos suministrados por LINET, se hacen modelos

matemáticos de las descargas en terreno no plano y terreno plano para la línea eléctrica
del Norte de Santander (Colombia), se hace la simulación de las descargas por tramos
mediante el uso de ATPDraw; se comparan los resultados teóricos y medidos.

Resultados: Los DPS (descargadores de sobretensión) permiten disminuir en mayor

medida la tensión inducida por una descarga atmosférica, cuando este se encuentra más
cerca al impacto de la línea; sin embargo entre más cerca el impacto a un nodo, su tensión
inducida también es mayor; la altura y la ubicación de impacto afectan la tensión inducida;
además se encuentra una tendencia por aumentar la tensión inducida en terreno no plano.

Variable De Estudio: Tecnológica- Descargador de sobretensión

Autor Discusión (Internacional)
Nor Objeto de estudio: Seleccionar la mejor configuración de DPS (ubicación) en una línea de
Hassan doble (dos circuitos por torre) de transmisión de 132 kV en Malasia
Nor
Hidayah Síntesis: Se hace una breve investigación sobre las simulaciones de DPS para líneas de un
circuito y la carencia en las de dos circuitos; se hace todo el modelado de la línea, la
Ab Halim descarga atmosférica y los equipos eléctricos; se procede con las simulaciones y se analizan
Abu los datos, estos resultados son expuestos en una tabla para cada configuración (posición de
Bakar los DPS en la línea), para finalizar se estudia la configuración más pertinente con base en
las especificaciones de la energía de descarga nominal dada por el proveedor del servicio.
Hazlee
Azil Illias Variables analizadas por los autores : Corriente pico de descarga, resistencia de puesta a
tierra de la torre y ángulo de frecuencia de la potencia.
Syahirah
Abd Metodología: Se toma un tramos de 30 km de la línea eléctrica de doble circuito; está es
Halim modelada mediante circuitos eléctricos y posteriormente simulada en el software EMTP-
RV; posterior a esto se analizan los resultados con base en 6 tipos de configuraciones para
Hazlie la ubicación de los DPS.
Mokhlis
Resultados: Con base en las especificaciones de la línea de 132 kV que son 5,1 kJ/kV
Vladimir (energía de descarga nominal) que debe soportar está con la configuración de los DPS en
Terzija caso de una descarga atmosférica; la configuración 5 (dos DPS circuito 1 en dos fases y un
DPS en la fase faltante del circuito 2) es la que provee estos valores a un costo razonable
(Nor por tener 3 DPS por torre, la configuración 6 (3 DPS en cada fase y en cada circuito)
Hassan et también provee la misma protección, pero representa un costo algo por usar 6 DPS.
al., 2019)

Variable De Estudio: Modelos matemáticos de descargas atmosféricas

Autor Discusión (Internacional)
Francisco Objeto de estudio: Encontrar el modelo matemático más acorde al comportamiento del
Santamar campo eléctrico generado por descargas atmosféricas nube tierra por repeticiones de
ía stokes

Jorge Síntesis: Se toman los comportamientos típicos del campos eléctrico a diferentes
Alarcón distancias con base en el artículo “Characterization of lightning return stroke electric and
magnetic fields from simultaneous two-station measurements”, se analizan cuatro
Carlos modelos para descargas atmosféricas MTLL, TL, MTLE y TCS, se registran los resultados y
Gómez se analizan.

(Santama Variables analizadas por los autores: campo eléctrico.

ría et al.,
2011) Metodología: Se toman los datos teóricos del artículo “Characterization of lightning return
stroke electric and magnetic fields from simultaneous two-station measurements”, se
comparan con los modelos MTLL, TL, MTLE y TCS, se registran los resultados en una tabla
cualitativa del comportamiento tendencia del campo eléctrico y el pico máximo; se
comparan y se analizan resultados.

Resultados: El modelo depende en gran medida a la distancia de la descarga atmosférica;

por ejemplo para distancias largas es conveniente usar el modelo MTLL, para distancias
cortas los modelos MTLE y TCS. El modelo con el peor comportamiento es TL, sin embargo
es el que presenta mayor exactitud con el pico máximo de campo eléctrico a cualquier
distancia.
 Variable De Estudio: Ambiental - Descargas atmosféricas
Autor Discusión (Internacional)
Jens Objeto de estudio: Investigar el impacto de la conmutación y sobretensiones tipo rayo para
Michael mejorar la comprensión de la interacción entre las gotas y el campo eléctrico,
Lowe especialmente en régimen de carga.

Volker Síntesis: Para este estudio, se tienen diferentes consideraciones: la distancia entre las
Hinrichse gotas, el volumen de la gota y la amplitud de la tensión. Dependiendo del contorno, se
n identifican tres regímenes diferentes para la interacción de múltiples gotas: coalescencia
de gotas, vibración o movimiento de las gotas individuales sin coalescencia y sin
Cameron interacción, de este modo se analiza el comportamiento de un conjunto de gotas o gotas
Tropea individuales frente a campos eléctricos transitorios producidos por sobretensiones, así
como la comprensión de los mecanismos de envejecimientos de los compuestos de los
(Lowe et aislantes.
al., 2018)
Variables analizadas por los autores : número de enlace eléctrico

Metodología: El autor comienza por vislumbrar la configuración con la cual se van a realizar
las pruebas experimentales, posteriormente se analiza la evolución de las dimensiones de
una gota, teniendo en cuenta variables como: posición inicial y forma de gotas, oscilación
de la gota individual y resultado del movimiento de la línea de contacto y el ángulo
cambiado después de la aplicación del campo eléctrico, del mismo modo se analiza el caso
en un conjunto de gotas se unen y forman una gota con un volumen más grande, también
dependiendo de si la gota es muy circula o si su forma tiende a ser ovalada. Teniendo en
cuenta las consideraciones, se empiezan a aplicar los impulsos correspondientes a tipo
maniobra y rayo y analizar los resultados.

Resultados: Se concluyó que el aumento de la intensidad de campo eléctrico conduce al

aumento del número de enlaces y promueve la unión entre las gotas, especialmente,
coalescencia de gotas, inclusive para gotas con un volumen considerablemente pequeño.
Una mayor distancia gota a gota evita la interacción de las dos gotas. Entre menor es la
distancia entre las gotas, mayor es la interacción y se necesitan intensidades de campo
para la coalescencia.

Variable De Estudio: Social - Costo de Aislamiento

Autor Discusión (Nacional)
De Objeto de estudio: Determinar el costo incremental de las medidas de mitigación asociadas
Oliveira, a una tasa de descarga disruptiva prescrita.
P
Síntesis: Las descargas atmosféricas son la principal causa de las fallas en un sistema de
(De potencia, por ello en la literatura convencional se han discutido los mejores y más óptimos
Oliveira, métodos para implementar sistemas de aislamiento adecuado que protejan a los sistemas
2019) eléctricos de sobretensiones. Se hace una revisión de los métodos existentes para ello con
el fin de tener en cuenta herramientas de análisis de interés. Entre otros hay dos grandes
organizaciones especializadas en el tema, que son CIGRE y IEEE, pese a esto, tiene en
común que se basan en BFR deseada y son de gran utilidad para el diseño del aislamiento y
los sistemas de puesta a tierra
 Variables analizadas por los autores : Costos de aislamiento, resistividad

Metodología: Se hace en primer lugar una revisión de los métodos existentes, con el fin de
realizar una revisión necesaria y conocer en que se ha trabajado los últimos años. Se
propone el modelo BFR, en donde se calcula como primer parámetro el índice de descargas
inversas para obtener una función de parametrización general, de está manera se puede
plantear fácilmente la manera correcta de instalar los electrodos dependiendo del radio de
los cables. Habiendo dimensionado el sistema, se precisan los costos que dependen del
número de conductores, de la capacidad de corriente que pueden soportar, entre otros.
Los costos se dividen en el costo del sistema de puesta a tierra, costos adicionales de
aislamiento. Se propone un modelo de optimización.

Resultados: El modelo no solo permite reducir los costos en los dispositivos del sistema de
aislamiento, si no que también permite identificar los costo incrementales
correspondientes en cada nivel de inversión.

Variable De Estudio: Ambiental

Autor Discusión (Nacional)
Jose Objeto de estudio: Analizar el efecto de la humedad, la temperatura y la altitud en el valor
Garcia de las tensiones de ruptura en configuraciones de electrodos y aislantes específicas.

Fernando Síntesis: Se ha demostrado en varios estudios que la influencia de las condiciones

Herrera ambientales tiene gran importancia cuando se dimensiona el sistema de aislamiento en los
sistemas eléctricos, por lo tanto es necesario precisar más estos cálculos en base a pruebas
Helmuth de laboratorio, simulaciones y análisis comparativo de los mismos.
Ortiz
Variables analizadas por los autores :tensión de ruptura, coeficiente de humedad.
(Garcia et
al., 1999) Metodología: El primer paso es calcular el parámetro delta correspondiente a las
condiciones climáticas del laboratorio donde se harán las pruebas, calcular el circuito
equivalente de medida que para el estudio consiste en un divisor capacitivo para hallar las
curvas de probabilidad de disrupción en función de la tensión aplicada. Con los resultados
de la anterior prueba se le adicionaron las condiciones ambientales según la teoría para
calcular los exponentes m y w y hallar la tensión disruptiva definitiva.

Resultados: Se concluyó que la influencia de la humedad relativa tiene como resultado el

decrecimiento de la tensión mientras que incrementa la altitud sobre el nivel del mar.
También se evidenció que la influencia de las condiciones atmosféricas (temperatura y
humedad) en impulsos de polaridad positiva es más grande que en los impulsos de
polaridad negativa

Variable De Estudio: Tecnológico - Coordinación de aislamiento

Autor Discusión
Michel Objeto de estudio: Proponer métodos para el cálculo de la coordinación de aislamiento
Artenstei para futuras subestaciones de tensión primaria basado en la implementación de
n metodologías en el diseño de aislamiento de la subestación de 500 kV de UTE (Uruguay).

Alejandro Síntesis: La res Uruguaya se encuentra actualmente en un proceso de expansión de sus

Segade sistema eléctrico con la incorporación de generación distribuida a base de fuentes
primarias de energía renovable. Para esto se proponen varias metodologías para la
Cedric coordinación de aislamiento, como los son: estudio con fuente de tensión equivalente de la
Zoppolo línea, estudio de descargas inversas, estudio de descargas directas para determinar la
mejor selección de descargadores.
Mariana
D'Agosto Variables analizadas por los autores : sobretensiones, corrientes, tasa de falla.

(Artenste Metodología: Se analiza el diagrama unifilar de la subestación, así como el tipo de torre
in et al., asociada de alta tensión basado en los niveles de tensión asociados, posteriormente, se
2018) propone el método de tensión equivalente, para simular una descarga y determinar cómo
responde el sistema a sobretensiones atmosféricas y transitorias, el otro estudio que se
realiza es mediante el modelo detallado de la línea, que para este caso, después de haber
calculado los respectivos circuitos se caracterizó las sobretensiones analizando entre otras
características, su pendiente, su valor pico, su frecuencia, entre otros, y así determinar qué
tan efectiva es la coordinación para el caso de estudio.

Resultados: La ubicación de los descargadores se recomienda debe ser en las barras de la

subestación. En caso de verificar el diseño en base en simulación es preciso decir que es
recomendable el modelo de tallado, ya que el aproximado es muy conservador sobre todo
para las descargas inversas ignorando casos críticos que se podrían presentar en el sistema

Variable De Estudio: Tecnológica - Aisladores eléctricos

Autor Discusión
Yang Xu Objeto de estudio: Diseñar la coordinación de aislamiento para un sistema UPFC, basado
en la coordinación de aislamiento de un sistema similar ubicado en Suzhou China,
Fengbo
Tao Síntesis: Un sistema UPFC es un nodo en el sistema eléctrico de potencia que tiene como
función controlar el ángulo y la fase de la tensión para mejorar el suministro de potencia de
Tianxi Xie la red. Está investigación recomienda un a coordinación de aislamiento basada en estudios
hechos en instalaciones similares, y mediante simulación y el modelo general del sistema
Zhaohui se probarán diferentes sobretensiones con la coordinación de aislamiento recomendada
Zhang pero con los parámetros de la línea a analizar, se calculan los circuitos equivalentes de los
principales dispositivos con el fin de tener los parámetros más exactos y los resultados más
Shu Chen precisos.

Jiangtao Variables analizadas por los autores : Parámetros circuitales, picos de sobretensiones.
Xu
Metodología: Los primer es describir la coordinación ya existente en la UPFC de Suzhou
(Xu et al., china, mediante el diagrama unifilar general de la instalación y el diagrama unifilar de la
2018) coordinación de aislamiento, luego se selecciona el nivel de aislamiento adecuado para un
sistema UPFC con las consideraciones analizadas del sistema similar, se calculan los
 circuitos equivalentes de los principales dispositivos del sistema para finalmente calcular y
analizar las sobretensiones que se podrían presentar en el sistema, el análisis se vislumbra
mediante un diagrama en donde se evidencia los caminos que toman las sobretensiones en
caso de el golpe contundente de un rayo.

Resultados: Con la implementación de la coordinación de aislamiento para sobretensiones

por rayo y las sobretensiones transitorias a nivel interno se lograron reducir efectivamente
los niveles de las sobretensiones que se presentan en el sistema.

Variable De Estudio: Tecnológica - Sobretensiones

Autor Discusión (Internacional)
Lu Wang Objeto de estudio: Analizar diferentes tipos de configuraciones de los descargadores de
sobretensiones para una subestación tipo GIS UHV.
Jianyuan
Xu Síntesis: La transmisión UHV en lo últimos años ha sido importante para la innovación del
área de transmisión en los sistemas eléctricos, para este caso se simulan diferentes tipos
Sha Hao de configuración de los DST (descargadores de sobretensión), analizando y comparando
diferentes variables de interés con el fin de recomendar un tipo de configuración
Haoran específica.
Chen
Variables analizadas por los autores : Sobretensiones, capacitancias
Shuo Ma
Metodología: El primer paso es tener claro cómo funciona el sistema mediante un
Wenpeng diagrama unifilar de la subestación, con el fin de vislumbrar los posibles caminos que
Zhai puede tomar la sobretensión dependiendo del punto de contacto, afectando a unos
equipos en específico, posteriormente es necesario calcular el circuito equivalente del
(Wang et sistema de contraataque de sobretensiones tipo rayo así como el circuito equivalente de
al., 2017) fallo de blindaje, ya que son parámetros a considerar dentro de la simulación. Con estos
datos se procede a simular las diferentes configuraciones con el modelo EMT de la
subestación.

Resultados: Se obtuvieron los BIL de los dispositivos más importantes de la subestación, los
cuales fueron los siguientes: transformador 2250 kV, reactor de alta tensión 2250kV,
equipo GIS 2400 kV, transformador de potencial.

Variable De Estudio: Tecnológica - Sobretensiones

Autor Discusión (Internacional)
Shijin Objeto de estudio: Calcular la magnitud de sobretensiones que se pueden presentar en
Tian una línea de transmisión de energía de 500 kV AC de cable submarino de polietileno
enlazado (XLPE), con el fin de mejorar el dimensionamiento de las condiciones de falla y el
Xuezhong diseño de la coordinación de aislamiento.
Liu
Síntesis : En el año 2018 (un año después de la publicación) se construyeron líneas aéreas
Hao Liu combinadas con líneas submarinas, en donde se tendrá que tener los estudios necesarios
 para proteger el sistema contra sobretensiones que se puedan presentar en el sistema.
Shaohua Estas sobretensiones se calcularon basado en el modelo VSC-HVDC de la línea, el proyecto
Wang interconecta el estado de Hainan de China y las islas de Vancouver de Canadá. Se
estudiaron varias formas de puesta a tierra en la cubierta metálica del conductor bajo
Dahong sobretensiones temporales y transitorias en el sistema.
Fu
Variables analizadas por los autores : Sobretensiones, resistividad.
(Tian et
al., 2017) Metodología: Como en muchas investigaciones es preciso destacar que la base de los
cálculo de sobretensiones en una línea de transmisión es calcular los parámetros de la
línea, ya que de estos valores depende la magnitud de los valores de las sobretensiones
que se van a calcular. Después de ello se procede a calcular tensiones transitorias cuando
la línea está en vacío, para después calcular tensiones transitorias con golpes
contundentes de rayos. Posteriormente se calcula la respuesta de estas sobretensiones con
diferentes valores de resistividad para el sistema de puesta a tierra, para tener un rango
flexible de trabajo con el fin de analizar otros aspectos importantes en la implementación
de un proyecto como lo pueden ser los costos.

Resultados: La sobretensión más alta que puede llegar a alcanzar este sistema es de 1,9 pu
(850 kV) bajo la protección de pararrayos, y las tensiones transitorias más altos en la
cubierta de aislamiento pueden ser de 3,3 kV, la sobretensión transitoria en la red debido a
golpes de rayo puede ser de 1230 kV, y el de revestimiento del cable de 11,4 kV. Se
concluyó también que para la red submarina no es necesario la instalación de el cuerpo de
puesta a tierra, además los márgenes de aislamiento para el cable principal son superiores
al 20 % y el de la cubierta aislante será del 9 %.

Variable De Estudio: Ambiental - Tecnológica - Aislamiento

Autor Discusión (Internacional)
Jiazheng Objeto de estudio: Determinar la mejor coordinación de aislamiento para una línea de 10
Lu kV, en condiciones ambientales de tormenta y con recubrimiento de hielo en las líneas

Bowen Síntesis : En el Sur de China se registraron apagones que en su mayoría son ocasionados
Wang por sobretensiones que provienen de los picos de sobretensiones tipo rayo por ser un área
de alta tormenta en donde tiene gran impacto el sistema de puesta tierra del cable. Las
Fang, cifras son preocupantes, con lo cual, es pertinente hacer un estudio detallado de las
Zhen alternativas para hacer un sistema más robusto.

Zhenglon Variables analizadas por el autor : Tensiones de disrupción, conductividad, campo eléctrico,
g Jiang capacitancia.

Jianping Metodología: Se mostró la geometría del aislador, con sus respectivas medidas para poder
Hu enriquecer el estudio, posteriormente se explicó mediante un diagrama, el sistema de
pruebas para simular las condiciones de sobretensión que experimentan los aisladores en
Wei Wu condiciones especiales midiendo las sobretensiones para cada caso, teniendo en cuenta
que las cubiertas de hielo modifican las distancias de fuga del aislador. Se calculó el modelo
(Lu et al., equivalente del circuito aislante, con el fin de poder simularlo y contrastar los cálculos
necesarios para realizar las observaciones pertinentes y darle más robustez a la
2018) investigación, acompañado con un entorno de polución acompañado con una cubierta de
hielo, condición bastante desfavorable para el aislador pero que un posible escenario para
evaluar.

Resultados: El aislamiento externo de protección contra rayos es el mejor método para

evitar la descarga disruptiva en el aislador, ya que si la sobretensión de la línea es mayor
que la tensión de referencia de CA y alcanza la tensión de ruptura de la sección de
aislamiento, la estabilidad del varistor de óxido de zinc será puesta en riesgo, por lo tanto
el método más eficaz es el aumento apropiado del voltaje de referencia CA del aislante
compuesto anti trueno, para evitar inconvenientes con el varistor de óxido de zinc.

Variable De Estudio: Tecnológica - Aislamiento eléctrico

Autor Discusión (Internacional)
Max Objeto de estudio: Proponer diseño de sistema de transmisión de HVDC, especialmente
Goertz para resistir sobretensiones tipo rayo que viajan en el sistema.

Simon Síntesis : En los sistemas de transmisión de energía eléctrica las líneas están expuestas a
Wenig descargas atmosféricas, en este caso para sistemas de corriente continua no hay los
suficientes estudios que determinen niveles de prueba de impulso tipo rayo relacionados
Carolin con la tensión nominal del sistema, por ello es importante los estudios de transitorios
Hirsching electromagnéticos con el fin de determinar la magnitud del impulso tipo rayo máximo
posible que se puede presentar en la línea, en este estudio se investiga el comportamiento
Matthias general del rayo después de la ocurrencia de un retroceso para un esquema de transmisión
Kahl de 525 kV, mediante un modelado para calcular las sobretensiones tipo rayo.

Michael Variables analizadas por el autor : sobretensiones, longitud.

Suriyah
Metodología: El primer paso es conocer el modelo equivalente de un sistema de
Thomas transmisión de corriente directa, para saber cuales son sus parámetros, como fuerzas, tipo
Leibfried de cable, capacitancias parásitas, nivel de tensión. Posteriormente se describe el modelo
de una OHL (Overhead line), que va a ser utilizado en la simulación del mismo analizando
(Goertz las posibles sobretensiones a lo largo del cable después de una ocurrencia, se analiza la
et al., duración de polaridad inversa generada por el impulso tipo rayo.
2018)
Resultados: Las tensiones pueden llegar a sobrecargar los conductores, produciendo
tensiones sobrepuestas a la tensión DC, distorsionando en algunos casos la forma de onda,
llegando hasta el doble de la tensión nominal del sistema que por se de alta tensión es de
una magnitud considerable, generando pérdidas de gran magnitud, otro aspecto a
considerar en el estudio fué el de la gran importancia del sistema de puesta a tierra, así
como el limitador de tensión, que por criterio de los investigadores sugiere una
investigación más extensa

Variable De Estudio: Tecnológica - Aislamiento eléctrico

Autor Discusión (Internacional)
Shichao Objeto de estudio: Determinar la ubicación más débil en el sistema de aislamiento de un
transformador de distribución, mediante un modelos de banda amplio equivalente en
Ai donde se establece la caída del rayo.

Chun He Síntesis : El transformador de distribución es uno de los elementos más importante de

cualquier red eléctrica en el mundo, con lo cual, es importante que se tengan en cuenta
Bo Wang varios aspectos, que podrían causar fallas en el mismo, uno de ellos son las descargas
atmosféricas, las cuales son una de las mayores causas de fallos en cualquier
Bin Jia transformador de potencia hoy en día, en está investigación se realiza una investigación
para determinar cuáles pueden ser los puntos débiles del sistema de aislamiento de una
(Ai et al.,
transformador, calculando cada uno de los parámetros que pueden ser importantes para el
2018)
mismo, con el fin de tenerlos en cuenta a la hora de tomar decisiones que puedan influir en
sistema de protección de este dispositivo.

Variables analizadas por los autores : capacitancia equivalente, tensión y corriente

Metodología: Se calcula el modelo equivalente de dicho transformador, mediante

diagramas equivalentes conocidos y cálculos matemáticos, con el fin de hallar las
capacitancias asociadas al transformador de distribución. Con los parámetros del modelo
se procede a simular una descarga atmosférica con una forma de onda de la corriente de
descarga también definida en el proceso de simulación.

Resultados: Los resultados de la simulación, mediante gráficas que miden la tensión en los
pararrayos de este transformador, que en este caso están construidos con óxido de Zinc.
Con esto se puede concluir que la instalación más conveniente de los pararrayos es a los en
ambos lados del transformador, puesto que la tensión soportada disminuye
significativamente, por ende, es aislamiento no se va a ver afectado.

3. Hacer una gráfica comparativa de las variables analizadas

Los artículos son clasificados según su variable de estudio en una tabla de frecuencias:

Variable de Frecuencia Frecuencia Frecuencia Frecuencia

estudio absoluta absoluta relativa relativa
acumulada acumulada

6 6 27% 27%
Tecnológica –
Aisladores

2 8 9% 36%
Tecnológica –DPS

2 10 9% 45%
Tecnológica -
Sobretensiones

9 19 41% 86%
Ambiental
 2 21 9% 95%
Modelos

1 22 5% 100%
Social

22 22 100% 100%
Total

La gráfica seleccionada es un diagrama de barras, ya que dos de los artículos presentan dos variables de
estudio. De esta se puede observar que la mayor cantidad de artículos (9) estudian la variable
ambiental, de los cuales analizan las descargas atmosféricas.

4. Línea del tiempo: Este apartado debe contener los aspectos relevantes de los antecedentes
estudiados y al finalizar usted colocara la novedad de su investigación para el conocimiento
Como se puede observar en la revisión de los antecedentes, las primeras aproximaciones para modelar
las sobretensiones que se presentan debido a descargas atmosféricas tenían un tratamiento teórico y la
comprobación de dichos modelos no poseía gran variedad de alternativas para su validez. Después de
los años 2000, empezamos a ver cómo dichos modelos son más enriquecedores ya que para la época se
contaba con mejores herramientas de análisis matemático, soportado en software especializado en el
cálculo de las tensiones transitorias provocadas por descargas atmosféricas, también se empiezan a
adquirir datos relevantes de la densidad de descargas en ciertas zonas del planeta, que sirven para
dimensionar el sistema de protecciones por medio de software especializado y modelos estadísticos. los
años posteriores a 2015 se analizan los sistemas desde su interior, analizando diferentes configuraciones
de la instalación de los dispositivos contra sobretensiones, permitiendo optimizar no solo la eficiencia de
los mismos, si no sus costos asociados.

Actualmente se diseñan diferentes configuraciones para una gran variedad de instalaciones del sistema
eléctrico de potencia, como lo son subestaciones, sistemas UPFC, líneas de transmisión de diferente
tipo,etc. Esto permite enriquecer el conocimiento de los sistemas individualmente, y ampliar la
aplicabilidad de la coordinación de aislamiento bajo diferentes condiciones.

Referencias
Ai, S., He, C., Wang, B., & Jia, B. (2018). The research on power distribution transformer lightning
strike simulation and lightning protection measures. China International Conference on
Electricity Distribution, CICED, 201802280000087, 1187–1192.
https://doi.org/10.1109/CICED.2018.8592478

Albrecht, R. I., Goodman, S. J., Buechler, D. E., Blakeslee, R. J., & Christian, H. J. (2016). Where are
the lightning hotspots on earth? Bulletin of the American Meteorological Society, 97(11),
2051–2068. https://doi.org/10.1175/BAMS-D-14-00193.1

Aranguren, D., López, J., Inampués, J., Torres, H., & Betz, H. (2017). Cloud-to-ground lightning
activity in Colombia and the influence of topography. Journal of Atmospheric and Solar-
Terrestrial Physics, 154, 182–189. https://doi.org/10.1016/j.jastp.2016.08.010

Artenstein, M., Segade, A., Zoppolo, C., & D’Agosto, M. (2018). Insulation coordination study of
lightning overvoltages for a 500 kV substation. 2018 IEEE 9th Power, Instrumentation and
Measurement Meeting, EPIM 2018, 3–8. https://doi.org/10.1109/EPIM.2018.8756456

Cadena Forero, Andrés Felipe, Mendoza Guzman, J. S. (2019). Modelado en COMSOL de la

distribución de campo eléctrico en una cadena de aisladores de una línea de transmisión de
energía típica de 115 kV producida por una descarga atmosférica considerando algunos
contaminantes típicos en la superficie aislante Andrés.

De Oliveira, P. (2019). A New Method to Determine Incremental Costs of Transmission Lightning

Protection Systems. Electric Power Components and Systems, 47(19–20), 1759–1774.
https://doi.org/10.1080/15325008.2020.1731868

Garcia, J., Herrera, F., & Ortiz, H. (1999). Study of the breakdown voltage of the air in high
altitudes, applying lightning impulses (1.2/50 μs) under conditions of controlled humidity and
temperature. IEE Conference Publication, 3(467), 55–58.
https://doi.org/10.1049/cp:19990698
Goertz, M., Wenig, S., Hirsching, C., Kahl, M., Suriyah, M., & Leibfried, T. (2018). Analysis of
Extruded HVDC Cable Systems Exposed to Lightning Strokes. IEEE Transactions on Power
Delivery, 33(6), 3009–3018. https://doi.org/10.1109/TPWRD.2018.2858569

Jiménez, S. (2016). Relación Entre Descargas Eléctricas Atmosféricas a Tierra y Fallas en Líneas de
Transmisión y Distribución de Energía - Operador Centrales Eléctricas de Norte de Santander
Colombia. In Applied Microbiology and Biotechnology. Universidad Nacional de Colombia.

Li, D., Azadifar, M., Rachidi, F., Rubinstein, M., Paolone, M., Pavanello, D., Metz, S., Zhang, Q., &
Wang, Z. (2016). On Lightning Electromagnetic Field Propagation Along an Irregular Terrain.
IEEE Transactions on Electromagnetic Compatibility, 58(1), 161–171.
https://doi.org/10.1109/TEMC.2015.2483018

Lowe, J. M., Hinrichsen, V., & Tropea, C. (2018). Droplet Behavior under the Impact of Lightning
and Switching Impulse Voltage. 2018 IEEE Electrical Insulation Conference, EIC 2018, June,
443–447. https://doi.org/10.1109/EIC.2018.8480884

Lu, J., Wang, B., Fang, Z., Jiang, Z., Hu, J., & Wu, W. (2018). Study on the flashover performance of
an anti-thunder composite insulator under ice accretion conditions for a 10 kV distribution
line. IEEJ Transactions on Electrical and Electronic Engineering, 13(12), 1738–1746.
https://doi.org/10.1002/tee.22736

Nor Hassan, N. H., Abu Bakar, A. H., Illias, H. A., Abd Halim, S., Mokhlis, H., & Terzija, V. (2019).
Analysis of discharge energy on surge arrester configurations in 132 kV double circuit
transmission lines. Measurement: Journal of the International Measurement Confederation,
139, 103–111. https://doi.org/10.1016/j.measurement.2019.02.088

Peng, C., Liu, F., Zhu, B., Ma, M., Zhou, H., Qin, Z., Lu, G., Wang, W., & Wang, Y. (2020).
Observations of single-stroke flashes from five isolated small thunderstorms in East China.
Journal of Atmospheric and Solar-Terrestrial Physics, 211(96), 105441.
https://doi.org/10.1016/j.jastp.2020.105441

Rakov, V. (2008). Characterization of lighting electromagnetic fields and their modeling. The
International Conference on Electrical Engineering, 6(6), 1–31.
https://doi.org/10.21608/iceeng.2008.34378

Rojas, H., Cruz, A., & Cortés, C. (2017). Characteristics of lightning-generated electric fields
measured in the Bogotá Savanna, Colombia. Revista UIS Ingenierías, 16(2), 243–252.
https://doi.org/10.18273/revuin.v16n2-2017022

Santamaría, F., Alarcón, J., & Gómez, C. (2011). Engineering return stroke models. International
Symposium on Lighning Protection.
Tian, S., Liu, X., Liu, H., Wang, S., & Fu, D. (2017). Simulating calculations of transient voltages and
insulation coordination on 500 kV AC XLPE submarine cable line. International Conference on
High Voltage Engineering and Power Systems, ICHVEPS 2017 - Proceeding, 2017-January,
484–487. https://doi.org/10.1109/ICHVEPS.2017.8225895

Wang, L., Xu, J., Hao, S., Chen, H., Ma, S., & Zhai, W. (2017). Study on lightning overvoltage
protection methods for UHV GIS substation with different lightning. ICEPE-ST 2017 - 4th
International Conference on Electric Power Equipment- Switching Technology, 2017-
December, 808–812. https://doi.org/10.1109/ICEPE-ST.2017.8188963

Xu, Y., Tao, F., Xie, T., Zhang, Z., Chen, S., & Xu, J. (2018). Research on Insulation Coordination of
500kV Unified Power Flow Controller. Proceedings of 2018 IEEE 2nd International Electrical
and Energy Conference, CIEEC 2018, 303–308. https://doi.org/10.1109/CIEEC.2018.8745902
