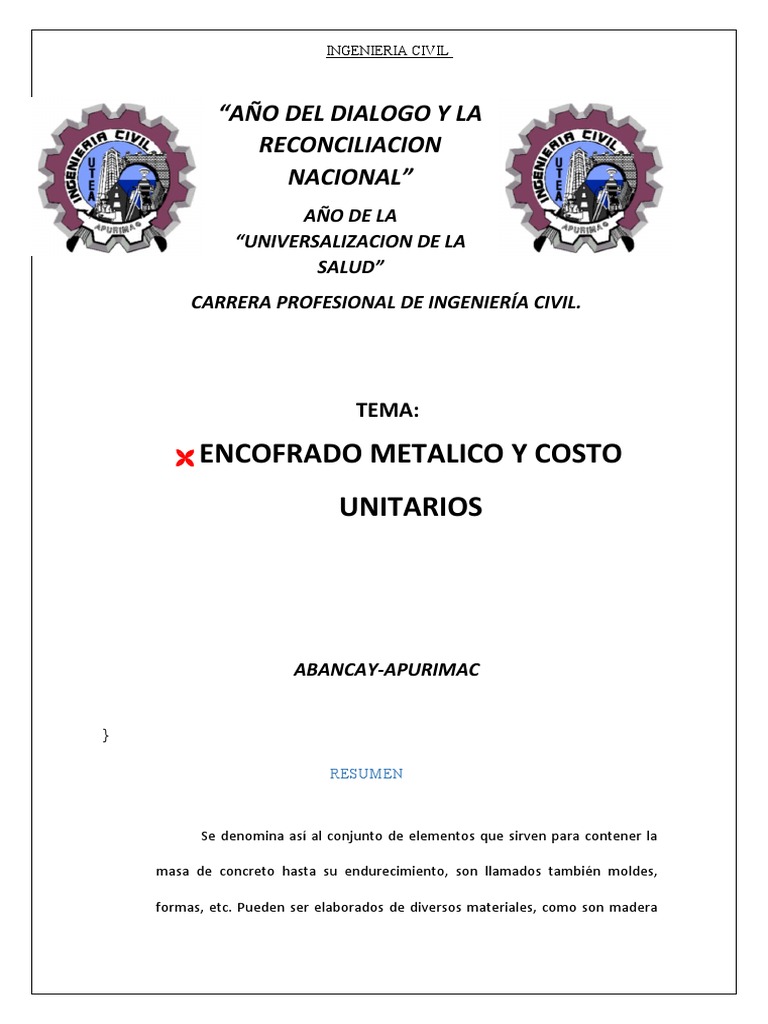

David

INGENIERIA CIVIL
“AÑO DEL DIALOGO Y LA

RECONCILIACION
NACIONAL”
AÑO DE LA
“UNIVERSALIZACION DE LA
SALUD”
CARRERA PROFESIONAL DE INGENIERÍA CIVIL.
TEMA:
 ENCOFRADO METALICO Y COSTO

UNITARIOS
ABANCAY-APURIMAC
RESUMEN
Se denomina así al conjunto de elementos que sirven para contener la
masa de concreto hasta su endurecimiento, son llamados también moldes,
formas, etc. Pueden ser elaborados de diversos materiales, como son madera
INGENIERIA CIVIL
contra placada, metálicos y de plástico, en el presente trabajo se detallará más
los encofrados metálicos para lo cual dividimos el tema en 4 capítulos:
En el primer capítulo se menciona las normas técnicas y normas de
seguridad españolas que rigen en nuestro país ya que nuestro país no cuenta
con la normativa correspondiente también se detalla la historia de los
encofrados metálicos que tiene su auge a partir del año 2001.
En el segundo capítulo se describe el proceso de instalación de los
encofrados metálicos en obra siguiendo la normativa.
En el tercer capítulo se menciona a las principales empresas que proveen los
encofrados metálicos la las distintas obras que se realizan en el Perú.
En el capítulo cuarto se menciona el mantenimiento que se realiza a los
encofrados y a las principales obras realizadas recientemente en el país donde
se utilizaron los encofrados metálicos proveídas por la empresa ULMA, siendo
la empresa con mayor mercado en el Perú,
En el capit
INGENIERIA CIVIL
OBJETIVOS
 Conocer las normas técnicas que nos permitan utilizar un encofrado
metálico.
 Conocer el proceso de instalación en obra de los diferentes tipos de
encofrados metálicos.
 Describir los distintos tipos de encofrados metálicos que se utilizan para
diferentes tipos de estructuras.
 Describir las ventajas y desventajas de los encofrados metálicos.
 Conocer y describir a las empresas proveedoras de encofrados
metálicos.
 Conocer algunas obras en el país donde se utilizaron encofrados
metálicos.
CAPÍTULO I NORMATIVA E HISTORIA
NORMATIVA
1.1.1. NORMATIVA DE ESPAÑA
NORMA DESCRIPCIÓN
NTE-EME Especifica las dimensiones y cálculo para los diferentes
elementos de encofrados, como tableros, barrotes,
costillas largueras, tornapuntas, puntales y sopandas,
así como una tabla de los tiempos de
desencofrado.
Especifica las medidas que se tomaran para evitar la

NTE-EHJ
caída de los elementos, así como el no andar sobre las
jácenas antes de las 24 horas

(jácenas pared)
NTE-EHR Los apeos no deberán aflojarse andes de transcurrido
7 días, ni suprimirse hasta que el concreto haya
(forjados alcanzado la resistencia prevista, pero nunca antes de
reticulares) los 21 días.
NTE-EHS Especifícalas medidas a tomar en los trabajos de

desencofrado para evitar la caída de los elementos.
(soportes)
NTE-EHU No se anduviera sobre el forjado hasta las 24 horas
desde el hormigonado del mismo.
(forjados
unidireccionales)
NORMA DEFINICION
Sistemas provisionales de protección de borde.

UNE-EN 13374:2004
Especificaciones del producto, métodos de ensayo.
Grúas. Seguridad. Equipos amovibles de elevación de Carga.

UNE-EN 13155:2004
Escaleras. Parte 1: Terminología, tipos y dimensiones

UNE-EN 131-1:2007
Funcionales.
UNE-EN 131-2:1994 Escaleras. Parte 2: Requisitos, ensayos y marcado.
UNE-EN 131-3:2007 Escaleras. Parte 3: Información destinada al usuario.
Escaleras. Parte 4: Escaleras articuladas con bisagras simples o

UNE-EN 131-4:2007
múltiples.
Protección contra caídas de altura. Dispositivos de anclaje.

UNE-EN 795:1997
Requisitos y ensayos.
Protección contra caídas de altura. Dispositivos de anclaje.

UNE-EN 795/A1:2001
Requisitos y ensayos. Nota: Esta norma complementa y
modifica la anterior.
Equipos de protección individual contra caídas de altura.

UNE-EN 341:1997 Dispositivos de descenso.
UNE-EN 353-1:2002 Equipos de protección individual contra caídas de altura.
Parte 1: Dispositivos anticaidas deslizantes
sobre línea de anclaje rígida.

UNE-EN 353-2:2002
Parte 1: Dispositivos antiácidas deslizantes sobre línea de
anclaje flexible.
UNE-EN 354:2002
Elementos de amarre.
Equipo de protección individual contra caídas de altura.

UNE-EN 355:2002
Absolvedores de energía.
Equipos de protección individual para sujeción en posición de

UNE-EN 358:2000
trabajo y prevención de caídas de altura. Cinturones de sujeción
y retención y componente de amarre de sujeción.

UNE-EN 360:2002
Dispositivos anticaidas retractiles.

UNE-EN 361:2002
Arneses anticaidas.

UNE-EN 362:2005
Conectores.

UNE-EN 363:2008
Sistemas de protección anticaidas.

UNE-EN 364:1993
Métodos de ensayo.
En el Perú aún no existe una normalización para el uso de encofrados
a pesar del desarrollo que tuvo la industria de la construcción en los últimos

años.
CAPÍTULO II
PROCESOS DE INSTALACIÓN
2.1. ENCOFRADOS METÁLICOS DE MUROS
2.1.1. ENCOFRADO A UNA CARA
Es un encofrado robusto, formado por un bastidor metálico con
cara encofrante de madera o chapa, orientado a la ejecución de
muros o pantallas con encofrado en 1 cara de los mismos
(generalmente se realizan contra el terreno o en taludes) con gran
superficie y buen acabado.
2.1.2. ENCOFRADO A DOS CARAS
Es un encofrado robusto, habitualmente formado por un
bastidor metálico con cara encofrante de madera o chapa,
orientado a la ejecución de muros con encofrado en las 2
caras de los mismos con gran superficie y buen acabado.

IMAGEN 2: modelo de un encofrado a dos caras
2.2. ENCOFRADOS METÁLICOS DE PILARES
Es un encofrado semi-pesado llegando a ser más portable en
algunos casos. Igual que el encofrado de muro, puede estar formado
por un bastidor metálico con cara encofrante de madera o chapa,
orientado a la ejecución de pilares o columnas con encofrado en las 4
caras de los mismos (cuadrada o rectangular) o circulares.
2.2.1. PILARES RECTANGULARES

El montaje es sencillo, no necesita personal especializado,
manteniendo como norma la seguridad, intentamos desarrollar un
sistema eficaz y rápido, consiguiendo un rendimiento elevado en la
obra.
El Arriostramiento es muy importante porque aporta la seguridad
necesaria para seguir trabajando, el mismo se realiza atestando dos
tableros al pilar, y sujetando estos por debajo con un tablón. La
colocación de las sopandas en jácenas dependen de la anchura y

peso de las mismas, como regla general podemos establecer
un trabajo en luz de 1.5mts. Hasta jácenas de 80cm. a partir
de esa medida es aconséjale reducir a un metro en forjados
planos de planchado trabajamos con luz de 1.5mts. Hasta
forjados de 30cm. De canto, a partir de esa medida debemos
calcular el peso del forjado y la carga admisible de los puntales
que disponemos para mantener o cerrar luz de su pandeo,
dependemos por tanto de la altura y peso del forjado.
Varias alturas de paneles para la fácil adaptación a los
pilares de la obra. También se pueden utilizar los paneles de
pilar para encofrar muros utilizando las mordazas de pilar
IMAGEN 3: encofrado de pilares rectangulares

2.2.2. PILARES CIRCULARES
El sistema está basado en moldes metálicos compuestos
de dos paneles en forma de media luna, que al unirlos
mediante cerrojos, se forma el modo circular.
Ventajas:
 Soporta presiones de concreto hasta 80kN/m2
 Gama de paneles circulares en altura.
 Amplia gama de diámetros para solucionar gran cantidad de
pilares circulares: desde 0.3m hasta 1m con variación de
5cm. Además de ø 120cm. Pilar ø 120cm. En ejecución de
puente.
 Fácil unión mediante cerrojo, elemento compuesto por bulón
y una cuña imperdibles entre

2.2.3. PILARES DE SECCIÓN VARIABLE:
La plataforma universal pilares es el sistema auxiliar
diseñado para realizar trabajos de vaciado de concreto de
pilares de forma segura.
Características principales:
 Dimensiones principales: 165 x 75 cm.
 Carga máxima: 1.5 kN/m2
 Sistema seguro para el vaciado de concreto de pilares.
 Sistema fácil y sencillo de montar y desmontar en los paneles
de encofrado, pudiéndose realizar a nivel de suelo.
 Se requiere una plataforma por pilar, garantizando la
seguridad en todo momento.
 Plataforma adaptable a cualquier dimensión de pilar.
 Se fija directamente a los paneles de encofrado sin necesidad
de utilizar ninguna estructura inferior de soporte.
 Se puede cerrar todo el perímetro de la plataforma mediante
barandillas de cierre interior.
 Posee soportes para fijar las escaleras adaptables. Por lo que
se pueden utilizar diferentes tipos de escaleras adaptables,
por lo que se pueden utilizar diferentes tipos de escaleras de
acceso.
 Barandillas exteriores abatibles, minimizando el volumen de
transporte.
 Elementos de izado incorporados en la propia plataforma.
Componentes del sistema:
 Plataforma, incluye estructura principal y barandillas
exteriores.
 Barandillas de cierre interior.
 Escaleras, incluye guarda cuerpo.
IMAGEN 5: encofrado de pilares de sección variable
2.3. ENCOFRADOS EN VIGAS
El ancho y la altura de las vigas, le genera fundamentalmente las
dimensiones de las tablas que con mayor facilidad se encuentran en
el mercado, por ejemplo, las escuadrillas comerciales más

corrientemente empleadas son: 10, 15, 20, 25 y 30 cm. de ancho por
25 cm. de grueso. El fondo de un encofrado de viga quedara siempre
comprendido entre los dos tableros laterales, nunca debajo de los
mismos. El fondo de cualquier molde de vida se formara siempre con
tabla de encofrar, ordinaria y nunca con tablones. El embarrotado de
un fondo de viga será siempre muy ligero, pues la resistencia queda
a cargo de los cabezales de apoyo y de los puntales. Estos se
colocan con separaciones lo suficiente mente pequeñas para impedir
la flexión de la tablas de fondo. El encofrado de la viga se
apoyara por completo en el del pilar que lo sustenta, de modo que,
tanto en los tableros laterales como en el de fondo.
Los tableros del encofrado de la losa de techo quedaran
adosados a la cara interior de los tableros de la viga. Los encofrados
de las vigas secundarias y viguetas penetran por completo en el
molde de la viga maestra.
Para optimizar el uso de los encofrados para fondos de viga, se
recomienda recuperar los paneles a los cuatro días del vaciado,
manteniendo apuntala dos los tercios de vida.
2.4. ENCOFRADOS DE COLUMNAS

El encofrado de columnas es una de los trabajos que con más
frecuencia tiene que realizar el encofrador por lo cual es
indispensable que tenga idea de la actuación de las fuerzas que el
molde está destinado a soportar. En el momento de encofrado no
sólo incluye la altura de la columna, sino también su sección
transversal. Por eso podemos clasificar las columnas de acuerdo a
su sección en: columnas ligeras, medias y pesadas, lo que nos da la
información suficiente para realizar el encofrado. En la parte interior
del molde debe ejecutarse un agujero de limpieza para sacar basura,
virutas y otros elementos extraños que caen en el interior durante el
trabajo.
Debe evitar el mover la armadura porque esto produce grietas
por vibración en el concreto ya vaciado, en la parte inferior.
IMAGEN 7: encofrado metálico en columnas

2.5. ENCOFRADOS DE FORJADOS
FORMA ESTRUCTURAL:
El hecho de que las placas macizas presentan caras planas es un
aspecto favorable en cuanto a la forma estructural, debido a que evita
posibles problemas que suelen producirse en esquinas. Además,
garantiza una colocación de armaduras, vertido y vibrado del
concreto sin mayores complicaciones, ya que excepto en el
encuentro de la placa con los pilares, en que se produce cierta
concentración de armaduras, en el resto del forjado las barras de
armado de encuentra distribuidas homogéneamente, de tal forma que
es frecuente y resulta conveniente utilizar mallas electro soldadas.
Sin embargo, al igual que en cualquier forjado, si se encuentran a
la intemperie debe garantizarse una rápida evacuación del agua de
lluvia mediante pendiente y desagües adecuados.
Ventajas:
 Permiten un comportamiento adecuado de la estructura bajo
acciones horizontales.
 Se logra flexibilidad de ubicación de juntas y distribución horizontal
de servicios.
 Es mucho más fácil la colocación de armaduras.
 Mayor libertad de diseño.
IMAGEN 8: encofrado metálico en forjados

2.6. ENCOFRADO DE LOZAS
Se consideran para las losas macizas un espesor de 12 cm. Excepto
en la zona de baños en donde se dispondrá de una loza con un
espesor de 17 cm.
A modo de verificación se considera la recomendación que
expresa lo siguiente: el peralte de la loza podrá considerarse como
1/40 de la luz o igual al perímetro de paño dividido entre 180.
Por tanto, en un piso típico se toma el mayor paño de loza que
tiene las siguientes dimensiones: 7.35x2.5. Con lo cual se
determinará un perímetro de 19.7 metros que decido entre 180
resulte 11cm., un valor menor que el asumido para la loza, la cual
tendrá un peralte de 12 cm,
Por supuesto la razón por la cual se decide que la loza en loza de
los baños sea de 17 cm. Y no de 12 se dé a las tuberías de las
instalaciones sanitarias que en caso del desagüe utilizará tubería de
4” por lo que será imperativo que esta loza permita disponer a las
tuberías dentro de la loza.

CAPÍTULO III
EMPRESAS DE ENCOFRADOS METÁLICOS EN EL PERÚ
En el Perú los encofrados más usados son los metálicos; entre las
empresas más representativas que se encuentran actualmente en el
mercado tenemos:
3.1.
 RUC 20501918343
 Razón Social : ULMA ENCOFRADOS PERÚ S.A.
 Página Web : http://www.ulma-c.com
 Tipo Empresa : Sociedad Anónima
 Fecha Inicio Actividades : 01 / Abril / 2001
 Actividad Comercial : Alquiler Maqui. y Equip. construcción.
 Dirección Legal : Av. Argentina Nro. 2882
 Distrito / Ciudad : Lima
 Departamento : Lima
 Teléfonos : 6136700 / 6136710
 Perfil de ULMA ENCOFRADOS PERÚ S.A.:
o Afiliada a la Cámara de Comercio de Lima
o Empadronada en el Registro Nacional de Proveedores
 Gerente General : Gribben Daniel

3.2.
 RUC 20377735146
 Razón Social : UNI-SPAN PERÚ S.A.
 Página Web : http://www.unispan.com.pe
 Tipo Empresa : Sociedad Anónima
 Fecha Inicio Actividades : 10 / Octubre / 1997
 Actividad Comercial : Alquiler Equip. construcción.
 Dirección Legal : Cal. Baltazar la Torre Nro. 906
 Distrito / Ciudad : San Isidro
 Teléfonos : 2641242 / 2221716 / 2644981
 Perfil de ULMA ENCOFRADOS PERÚ S.A.:
o Afiliada a la Cámara de Comercio de Lima
 Gerente General : Gherson Husid Samuel

3.3.
 RUC 20517705951
 Razón Social : PERI - PERUANA SAC
 Tipo Empresa : Sociedad Anónima Cerrada
 Fecha Inicio Actividades : 07 / Enero / 2008
 Actividad Comercial : Otras Actividades Empresariales Ncp.
 Dirección Legal : Av. el Sol Mza. Ll-2 Dpto. Pt.5 Lote. 2
 Distrito / Ciudad : Villa el Salvador
 Teléfonos : 2666359 / 2527282
 Perfil de PERI - PERUANA SAC:
 Gerente General: Saux Spigno Jean Pierre

3.4.
 RUC 20212149145
 Razón Social : EFCO DEL PERÚ LTD, SUCURSAL
 Página Web : http://www.efcoforms.com
 Tipo Empresa : Sucursales o Ag. de Emp. Extranj.
 Fecha Inicio Actividades : 28 / Febrero / 1994
 Actividad Comercial : Alquiler Maqui. y Equip. construcción.
 Dirección Legal : Av. Pedro Miota Nro. 200
 Distrito / Ciudad : San Juan de Miraflores
 Teléfonos : 6138700 / 4661110
 Perfil de EFCO DEL PERÚ LTD, SUCURSAL:
 Apoderado : Portocarrero Monzón Luis Héctor

UNIVERSIDAD TECNOLOGICA DE LOS ANDES
3.5.
 RUC 20100021502
 Razón Social : ACROW PERÚ S A EN LIQUIDACIÓN
 Tipo Empresa : Sociedad anónima
 Fecha Inicio Actividades : 15 / Septiembre / 1950
 Actividad Comercial : Alquiler Maqui. y Equip.construccion.
 CIIU 71221
 Dirección Legal : Cal. José Domingo Choquehuanca Nº
770
 Distrito / Ciudad : San Isidro
 Teléfonos : 2212791 / 2212794
 Perfil de ACROW PERÚ S A EN LIQUIDACIÓN:
 Liquidador : Gálvez de la Puente Luis Enrique Felipe
Miguel
IMAGEN 10: ULMA la empresa más grade de encofrados en el Perú

CAPÍTULO IV
MANTENIMIENTO DE ENCOFRADOS METÁLICOS Y OBRAS EN EL PERÚ
4.1. RECOMENDACIONES PARA EL MANTENIMIENTO DE LOS
ENCOFRADOS METÁLICOS.
Respecto a las condiciones generales de los encofrados, éstos si son
metálicos y correctamente manipulados, presentan un mínimo desgaste.
Luego de ser usados, se los debe limpiar convenientemente e
impregnárselos con un producto de desmolde de venta masiva, algún
tipo de aceite, o bien, petróleo o ACPM con parafina al 50%, pero todo
dependerá del acabado que quiera dársele. Para evitar que se oxiden,
es conveniente protegerlos con pintura anticorrosiva, particularmente
cuando están por demasiado tiempo a expensas de los cambios
climáticos. De igual manera, se debe proteger a los encofrados de los
rayos de sol y de la lluvia.
Una vez utilizados, se aconseja guardarlos en sitios cubiertos y
secos, se almacenan de manera vertical o apenas inclinados sobre un
muro y elevados del piso sobre bloques y debidamente rotulados. No
debe abusarse al armarlo de clavos y tornillos ya que esto debilita la
madera. Para su óptima conservación, la madera es conveniente se
pinte con periodicidad y así evitar el deterioro por acción del clima. Es
necesario también que si sufrieron algún daño, éste sea reparado.

Cuando se realice el desencofrado, o sea, el retiro del encofrado, debe
utilizarse con cuidado el martillo metálico para no dañar ni la madera ni
los ganchos. Antes de armar el encofrado de madera, se debe evaluar la
dirección de carga de la losa, pasar niveles sobre los muros, y colocar
los tablones de madera seleccionados para que no se hundan los tacos.
Esto en el caso del encofrado de una losa maciza. En el caso de armar
un encofrado metálico, el procedimiento es el mismo que en el de
madera sólo que se eligen cerchas y tacos metálicos, con tablones de
base en madera. Sea el encofrado que se elija, es determinante verificar
su construcción a partir del plano de obra. De éste, dependerán no sólo
los materiales a utilizar, sino también las cargas y la longitud de las
barras, además de las mallas que van electrosoldadas.

IMAGEN 11: mantenimiento de los encofrados metálicos
IMAGEN 12: limpieza de los encofrados metálicos

4.2. OBRAS EN LAS QUE SE UTILIZARON ENCOFRADOS METÁLICOS
EN EL PERÚ 2010 (ULMA)
4.2.1. TREN ELÉCTRICO, LIMA (PERÚ)
Esta obra emblemática de la ciudad de Lima comprende la construcción de
un viaducto elevado de 12,5 km y 8 estaciones de la Línea 1. Con este tren
se soluciona el principal problema que afronta la capital: el tráfico y el caos
del transporte público que sufren más de 300.000 pasajeros cada día.
Con el objetivo de ofrecer una respuesta apropiada para cada estructura y
ante los cortos plazos de ejecución previstos, se ha planteado el Sistema
MK como solución principal para todas las configuraciones. Contar con el
adecuado equipo humano y logístico ha facilitado el suministro de todo el
material en los tiempos acordados.
 En los más de 400 apoyos, requeridos en un viaducto de tal longitud, se ha
empleado como encofrado vertical para pilares el ENKOFORM VMK. Con una altura
de más de 7 metros y de sección octogonal.
 Ha soportado las más altas presiones de concreto, mientras, para los fondos de
cabezal y laterales se ha utilizado
 ENKOFORM HMK apeado por torres ALUPROP. Estos mismos sistemas se han
aplicado junto con los encofrados COMAIN y NEVI para el fondo de losa y viga.
 En los tramos curvos, donde no se requerían vigas pretensadas, se han empleado
torres tanto de ALUPROP como MK que han soportado en cada caso 108 t (27 t por
cada apoyo puntual). La versatilidad del MK ha permitido el montaje de un puente
peatonal, así como una estructura para el paso de vehículos.
 Este sistema ha respondido con éxito a las más altas exigencia del cliente.
IMAGEN 13: tramo del tren eléctrico en Lima
IMAGEN 14: sistema de encofrado metálico en el Tren Eléctrico

4.2.2. PROYECTO BAYOVAR
IMAGEN 15: proyecto Bayovar

EMPRESAS PRESTADORAS DE SERVICIOS DE ENCOFRADOS
BIENVENIDOS A ENCOFRADOS ALSINA DEL PERÚ, S.A.C. , S.A.C.
grupo-alsinal
Grupo Alsina en el Perú
Encofrados Alsina del Perú S.A.C. es la filial del Grupo Alsina, con más de 60 años de
trayectoria y experiencia en el mercado global.
Cuenta con instalaciones propias al sur de Lima, en Lurín, almacén desde donde opera su
servicio comercial, logístico y administrativo.
Contamos con el stock necesario para resolver cualquier tipo de requerimiento en obra y
proponer la solución más adecuada y eficiente para cada proyecto de construcción,
siguiendo los principios y valores que nos identifican en todo el mundo.

Actividad
Nuestra actividad
Alsina se dedica al alquiler y venta de sistemas de encofrado y apuntalamiento.
Es una de las pocas empresas del sector que dispone de la certificación ISO 9001:2015.
Alsina trabaja constantemente para ofrecer respuestas eficientes y seguras, a la par de los
más exigentes estándares mundiales de calidad, lo que nos permite ubicarnos entre las 10
principales empresas más importantes del mundo en nuestro rubro.
Soluciones
Soluciones Alsina
Contamos con una amplia gama de soluciones de encofrado para la Edificación y la Obra
Civil, entre las que destacan:
Encofrado para columnas de pequeñas y grandes secciones.
Encofrado de muro manuportables y para grandes superfícies.
Encofrado para muros a una cara
Sistema de encofrados trepantes
Sistema de apuntalamiento para resolver todo tipo de alturas y de descarga rápida.
Sistemas de encofrado para fondos de viga y losa.

ENCOFRADOS DE GRANDES PRESTACIONES
Una gran selección de sistemas de encofrado ULMA Construction
para el encofrado de todo tipo de estructuras de concreto, tanto
en venta como en alquiler.
Ofrecemos el equipamiento adecuado para cualquier tipo de
proyecto de construcción. Nuestro portafolio comprende
encofrados de muros, pilares y losas, puntales, encofrados
trepantes de alta tecnología, vigas de madera y tableros,
sistemas de encofrado de túneles y puentes de gran flexibilidad y
una amplia gama de equipos de seguridad.
El portafolio de encofrados ULMA lo completa el andamio
multidireccional de gran flexibilidad BRIO. Sea cual sea tu
necesidad, desarrollamos múltiples soluciones de andamios
temporales para cada proyecto.

ENCOFRADO DE MUROS Y COLUMNAS
Encofrado de muros y columnas, encofrados a una cara,
encofrado circular y accesorios de encofrado para la
construcción de muros de concreto, columnas, hastiales,
cimientos, zapatas, estribos etc.
Una extensa gama de sistemas de encofrado de concreto para la
ejecución de todo tipo de proyectos de construcción.
ENCOFRADOS TREPANTES
Sistemas de encofrado autotrepantes, guiados y convencionales
para muros de gran altura. Indicados para la construcción de
torres, rascacielos, núcleos, columnas de puentes, pilonos y
presas.
Asimismo disponemos de pantallas perimetrales de seguridad
para la protección de caídas en la construcción de edificios de
gran altura.
Combinables con encofrados de muros ULMA Construction.
ENCOFRADO DE LOSAS
Encofrados de vigas, modulares, de cubetas y de aluminio para la
construcción de losas de concreto.

Cubre todo tipo de aplicaciones: grandes losas, macizas y
aligeradas, inclinadas, vigas de cuelgue, remates, capiteles,
voladizos etc.
Excelentes acabados de concreto. Estándares de seguridad
garantizados para los operarios.
ENCOFRADO DE PUENTES
Tecnología de ultima generación en encofrados y cimbras para la
construcción de puentes y viaductos con máxima rentabilidad.
ULMA Construction cubre las necesidades de todo tipo de
puentes. Sistemas de encofrado versátiles optimizados para cada
estructura de puentes.
ENCOFRADO PARA TÚNELES
Máxima tecnología en encofrados para la construcción de
túneles.
En ULMA Construction estamos especializados en los métodos
constructivos de falsos túneles y túneles en mina.
Carro de encofrado alquilable que también garantiza un alto
nivel de seguridad.
PUNTALES Y CIMBRAS
Sistemas de puntales y cimbras de gran capacidad de carga para
la construcción de forjados, tableros de puente, capiteles,

bóvedas de túnel o cualquier otra estructura que requiera el uso
de apeo.
Incluye puntales de acero y aluminio, cimbras ligeras y cimbras
de gran carga.
VIGAS DE MADERA Y TABLEROS
Tableros y vigas de madera de capacidad de carga optimizada
para diferentes aplicaciones en obra.
Permiten un número elevado de reutilizaciones para así
optimizar el uso del sistema de encofrado.
SISTEMAS DE SEGURIDAD
Sistemas de seguridad pensados para mejorar las condiciones de
trabajo y la productividad del proyecto de construcción.
Incluyen protección para zonas de trabajo y sistemas de
protección de borde.
ANALISIS DE PRECIOS UNITARIOS
PARA ENCOFRADOS METALICOS

Análisis de Precios Unitarios para encofrados
metálicos de columnas
Análisis de Precios Unitarios para encofrados metálicos de losas

Análisis de Precios Unitarios para encofrados metálicos de vigas

Análisis de Precios Unitarios para encofrados metálicos de
placas y muros
CONCLUSIONES
Después de realizar el estudio pertinente se ha llegado a las siguientes
conclusiones:
 Se conoció las diferentes normas técnicas que nos permitirán utilizar un
encofrado metálico adecuado. Las normas encontradas y descritas son
las de España.
 Se logró conocer el proceso de instalación en obra de los diferentes
tipos de encofrados metálicos tomando como referencia las obras de la
empresa ULMA.
 Se logró describir los diferentes tipos de encofrados metálicos tales
como: Encofrados metálicos de muros a una y dos caras; encofrados
metálicos de pilares rectangulares circulares y de sección variable;
encofrados metálicos de columna, de forjados y de losas. Que se utilizan
para diferentes tipos de estructuras.
 Se describió las ventajas y desventajas de los encofrados metálicos con
respecto a los encofrados de madera.
 Se conoció y se describió a las empresas que proveen de encofrados
metálicos en el Perú siendo ULMA la empresa con mayor extensión de
mercado en el país.
 Se conoció algunas obras en el país donde se utilizaron los encofrados
metálicos entre ellas tenemos: El tren eléctrico (Lima),y la obra Bayovar
(Piura) construidas ambas por la empresa ULM

RECOMENDACIONES
 Utilizar el adecuado tipo de encofrado para cada sistema de
estructural
 Se recomienda utilizar los encofrados metálicos para obras
de gran envergadura.
 Se recomienda utilizar los encofrados metálicos para las
zonas sísmicas II y III.
 Se recomienda adecuarse a las normas internacionales
vigentes de encofrados metálicos.

David

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

David

Cargado por

Copyright:

Formatos disponibles

INGENIERIA CIVIL

“AÑO DEL DIALOGO Y LA

 ENCOFRADO METALICO Y COSTO

Se denomina así al conjunto de elementos que sirven para contener la

masa de concreto hasta su endurecimiento, son llamados también moldes,

contra placada, metálicos y de plástico, en el presente trabajo se detallará más

los encofrados metálicos para lo cual dividimos el tema en 4 capítulos:

En el primer capítulo se menciona las normas técnicas y normas de

con la normativa correspondiente también se detalla la historia de los

encofrados metálicos que tiene su auge a partir del año 2001.

En el segundo capítulo se describe el proceso de instalación de los

encofrados metálicos en obra siguiendo la normativa.

En el tercer capítulo se menciona a las principales empresas que proveen los

encofrados metálicos la las distintas obras que se realizan en el Perú.

En el capítulo cuarto se menciona el mantenimiento que se realiza a los

encofrados y a las principales obras realizadas recientemente en el país donde

se utilizaron los encofrados metálicos proveídas por la empresa ULMA, siendo

la empresa con mayor mercado en el Perú,

 Conocer las normas técnicas que nos permitan utilizar un encofrado

 Conocer el proceso de instalación en obra de los diferentes tipos de

 Describir los distintos tipos de encofrados metálicos que se utilizan para

diferentes tipos de estructuras.

 Describir las ventajas y desventajas de los encofrados metálicos.

 Conocer y describir a las empresas proveedoras de encofrados

 Conocer algunas obras en el país donde se utilizaron encofrados

1.1.1. NORMATIVA DE ESPAÑA

NTE-EME Especifica las dimensiones y cálculo para los diferentes

elementos de encofrados, como tableros, barrotes,

costillas largueras, tornapuntas, puntales y sopandas,

así como una tabla de los tiempos de

Especifica las medidas que se tomaran para evitar la

jácenas antes de las 24 horas

NTE-EHR Los apeos no deberán aflojarse andes de transcurrido

7 días, ni suprimirse hasta que el concreto haya

(forjados alcanzado la resistencia prevista, pero nunca antes de

reticulares) los 21 días.

NTE-EHS Especifícalas medidas a tomar en los trabajos de

NTE-EHU No se anduviera sobre el forjado hasta las 24 horas

desde el hormigonado del mismo.

Sistemas provisionales de protección de borde.

Grúas. Seguridad. Equipos amovibles de elevación de Carga.

Escaleras. Parte 1: Terminología, tipos y dimensiones

UNE-EN 131-2:1994 Escaleras. Parte 2: Requisitos, ensayos y marcado.

UNE-EN 131-3:2007 Escaleras. Parte 3: Información destinada al usuario.

Escaleras. Parte 4: Escaleras articuladas con bisagras simples o

Protección contra caídas de altura. Dispositivos de anclaje.

Protección contra caídas de altura. Dispositivos de anclaje.

Equipos de protección individual contra caídas de altura.

UNE-EN 353-1:2002 Equipos de protección individual contra caídas de altura.

Parte 1: Dispositivos anticaidas deslizantes

sobre línea de anclaje rígida.

Equipos de protección individual contra caídas de altura.

Equipo de protección individual contra caídas de altura.

Equipos de protección individual para sujeción en posición de

y retención y componente de amarre de sujeción.

Equipos de protección individual contra caídas de altura.

Equipos de protección individual contra caídas de altura.

Equipos de protección individual contra caídas de altura.

Equipos de protección individual contra caídas de altura.

Equipos de protección individual contra caídas de altura.

En el Perú aún no existe una normalización para el uso de encofrados

a pesar del desarrollo que tuvo la industria de la construcción en los últimos

2.1. ENCOFRADOS METÁLICOS DE MUROS

2.1.1. ENCOFRADO A UNA CARA
