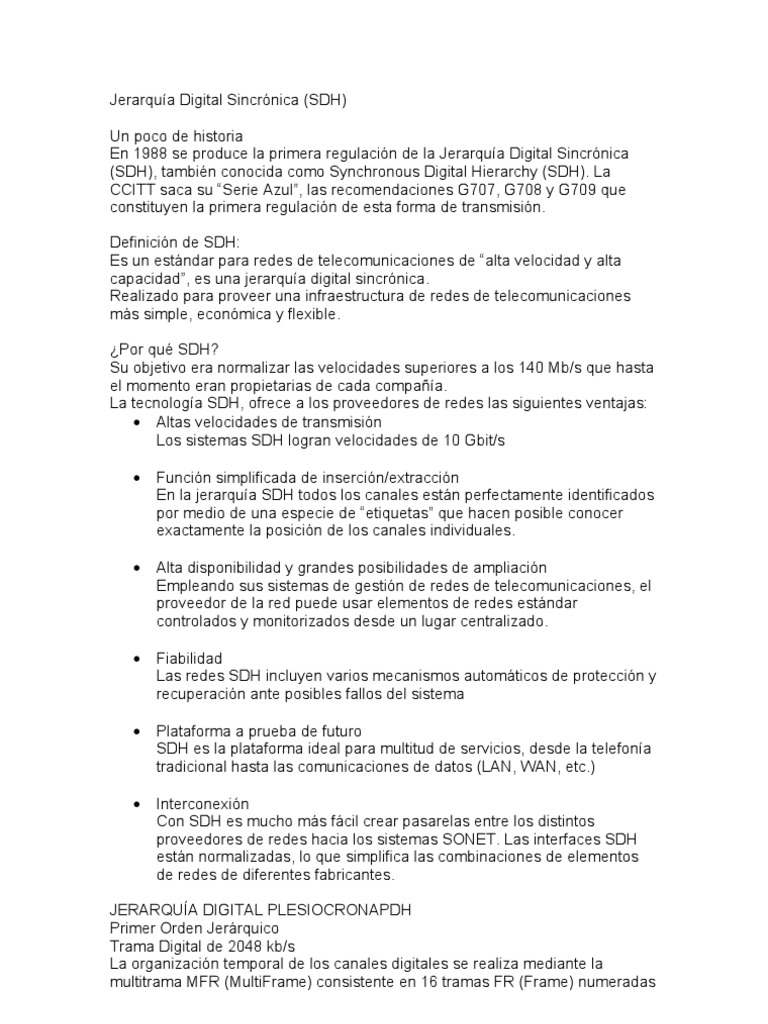

Jerarquía Digital Sincrónica (SDH)
Un poco de historia
En 1988 se produce la primera regulación de la Jerarquía Digital Sincrónica
(SDH), también conocida como Synchronous Digital Hierarchy (SDH). La
CCITT saca su “Serie Azul”, las recomendaciones G707, G708 y G709 que
constituyen la primera regulación de esta forma de transmisión.
Definición de SDH:
Es un estándar para redes de telecomunicaciones de “alta velocidad y alta
capacidad”, es una jerarquía digital sincrónica.
Realizado para proveer una infraestructura de redes de telecomunicaciones
más simple, económica y flexible.
¿Por qué SDH?
Su objetivo era normalizar las velocidades superiores a los 140 Mb/s que hasta
el momento eran propietarias de cada compañía.
La tecnología SDH, ofrece a los proveedores de redes las siguientes ventajas:
• Altas velocidades de transmisión
Los sistemas SDH logran velocidades de 10 Gbit/s
• Función simplificada de inserción/extracción
En la jerarquía SDH todos los canales están perfectamente identificados
por medio de una especie de “etiquetas” que hacen posible conocer
exactamente la posición de los canales individuales.
• Alta disponibilidad y grandes posibilidades de ampliación
Empleando sus sistemas de gestión de redes de telecomunicaciones, el
proveedor de la red puede usar elementos de redes estándar
controlados y monitorizados desde un lugar centralizado.
• Fiabilidad
Las redes SDH incluyen varios mecanismos automáticos de protección y
recuperación ante posibles fallos del sistema
• Plataforma a prueba de futuro
SDH es la plataforma ideal para multitud de servicios, desde la telefonía
tradicional hasta las comunicaciones de datos (LAN, WAN, etc.)
• Interconexión
Con SDH es mucho más fácil crear pasarelas entre los distintos
proveedores de redes hacia los sistemas SONET. Las interfaces SDH
están normalizadas, lo que simplifica las combinaciones de elementos
de redes de diferentes fabricantes.
JERARQUÍA DIGITAL PLESIOCRONAPDH
Primer Orden Jerárquico
Trama Digital de 2048 kb/s
La organización temporal de los canales digitales se realiza mediante la
multitrama MFR (MultiFrame) consistente en 16 tramas FR (Frame) numeradas
desde fila 0 a 15, 32 columnas o intervalos de tiempo TS (Time Slot),
numerados de 0 a 31. Cada intervalo lleva un octeto o byte de una canal de 64
kb/s.
El TS:0 se utiliza para enviar el alineamiento de trama e información de
supervisión del enlace. El intervalo de tiempo TS:16 se usa para Señalización
Asociada al Canal. Los intervalos TS:1 a TS:15 y T”:17 a TS:31 llevan los
canales de telefonía digital o datos a 64 kb/s.
Lógica de alineamiento de trama
Se trata de la lógica (mediante un diagrama de estados finitos) usada para
reconocer la palabra de alineamiento de trama FR.
Durante el tiempo de alineamiento el receptor solo observa el estado de los bits
cada 125 uSeg (cada 256 bits).
El bit C se utiliza para enviar una trama de control de redundancia cíclica CRC-
4, que actúa como bits de paridad para el control de la tasa de error.
Señalización del canal telefónico
Existen dos formas genéricas de enviar la señalización de los canales de
telefonía en el multiplexor de 2048 kb/s.
• Señalización por Canal Asociado CAS o R2 – digital
• Señalización por Canal Común CCS o SSNo7
CAS consiste en asignar en la trama el intervalo de tiempo TS:16 para el envío
de la señalización. La palabra alineamiento de multitrama permite definir una
lógica de ganancia y pérdida de alineamiento. La pérdida de multitrama LOMF
se obtiene con 2 lecturas consecutivas con errar. La recuperación del
alineamiento ocurre en la primera lectura correcta.
CCS se ha definido (ITU-T serie Q) el protocolo de diálogo entre procesadores
de los centros de conmutación extremos SS7. Se trata de un canal de 64 kb/s
donde la ubicación de la información de señalización no se encuentra previa y
rígidamente asignada.
Variedad de equipos multiplexores
Multiplexores de 2048 kb/s
• Versión central: Se unen centros de conmutación con señalización CAS
o CCS
• Versión para abonado: Se une un centro de conmutación con un grupo
de abonados.
Una variedad de equipos multiplexores estadísticos trabajan sobre la base de
la velocidad de 2048 kb/s para asignar velocidades por canal telefónico
menores a 64 kb/s. Mediante el uso de la codificación diferencial.
