CARACTERÍSTICAS
FOTOGEOLÓGICAS DE LAS ROCAS
ROCAS IGNEAS
ROCAS SEDIMENTARIAS
ROCAS METAMÓRFICAS
ROCAS IGNEAS
El tono de las rocas ígneas es generalmente gris claro. Las rocas ígneas cuando están intruyendo
a rocas sedimentarias o metamórficas se distinguen claramente por su morfología, tonos claros y
un mayor grado de disección.
Los patrones de drenaje son generalmente dendríticos con algunas variaciones o modificaciones.
El grado de alteración por meteorización y erosión de las rocas ígneas intrusitas es mayor en
rocas de textura gruesa con cristales grandes de cuarzo, abundante biotita y generalmente la
roca está muy fracturada.
ROCAS SEDIMENTARIAS
ROCAS CLÁSTICAS
LAS ROCAS CLÁSTICAS DE GRANO FINO generalmente son poco
resistentes, insolubles e impermeables, drenaje externo de alta
densidad, el diaclasamiento puede estar presente, pero difícil de
detectar e interpretar. El tono puede variar de gris oscuro a medio.
CARACTERISTICAS FOTOGEOLÓGICAS
• Buena estratificación
• Se encuentran deformadas por plegamiento las estructuras de tipo
anticlinal y sinclinal son fácilmente reconocibles
• Deformadas por fallamiento
• Formadas por estructuras de tipo anticlinal, sinclinal, homoclinal,
monoclinal o de tipo isoclinal
• Afectadas por fallas de tipo: normal, inverso, transcurrente o de rumbo
y adicionalmente
• Afectadas por fracturas y diaclasas en una o varias direcciones
Conglomerados: drenaje espaciado, con cárcavas cortas, rectas y con perfil en V, el tono es gris
claro y la textura de erosión gruesa, Materiales conglomeraticos, constituyendo aluviones, conos,
médanos, albardones etc., la red de drenaje es espaciada en materiales bien drenados, mientras que en
materiales de poca permeabilidad están caracterizados por una red densa y una textura moteada.
Areniscas: las areniscas de grano grueso, el drenaje es espaciado, a menudo angular por las
diaclasas, con cárcavas cortas y con sección en V; la textura del drenaje se vuelve más densa,. Las
areniscas cuarzo-feldespáticas son de tono gris claro, mientras que las arcosas presentan formas
redondeadas, parecidas a la morfología de área graníticas
Lutitas, limolitas y arcillolitas: se manifiestan en las fotos con un tono más oscuro debido
al contenido de humedad y frecuente cubierta vegetal; también se caracterizan por una textura de
erosión mucho más fina que la de las areniscas. Por lo común el drenaje es externo y denso; las cárcavas
son largas, con perfil en forma de U en el fondo, y paredes inclinadas. En clima húmedo, las paredes de
las cárcavas son más suaves que en ambiente árido.
ROCAS CALCAREAS
presencia de dolinas y rasgos de disolución formando paisajes kársticos.
ROCAS METAMÓRFICAS
Las rocas metamórficas presentan ciertas características fotogeológicas bastante difíciles de
reconocer, sobre las fotografías aéreas dependiendo del grado de metamorfismo
PIZARRAS
son blandas, fácilmente erosionables y relieve muy poco marcado, tiende
a formar superficies rugosas con pequeñas lomas redondeadas que se
elevan a igual altura y separadas por arroyos. En climas áridos las lomas
evolucionan a formas agudas. Presentan estratificación poco marcada,
bastante plegadas, pero poco se manifiesta en la topografía, fuertes
buzamientos. El patrón de drenaje dendrítico denso, según tamaño
de grano y grado de metamorfismo, generalmente con control
estructural por fracturas, desarrollan un patrón angular o
rectangular. El tono de las pizarras sobre las fotografías varía de gris
medio a gris oscuro según composición mineral y a veces con aspecto
bandeado.

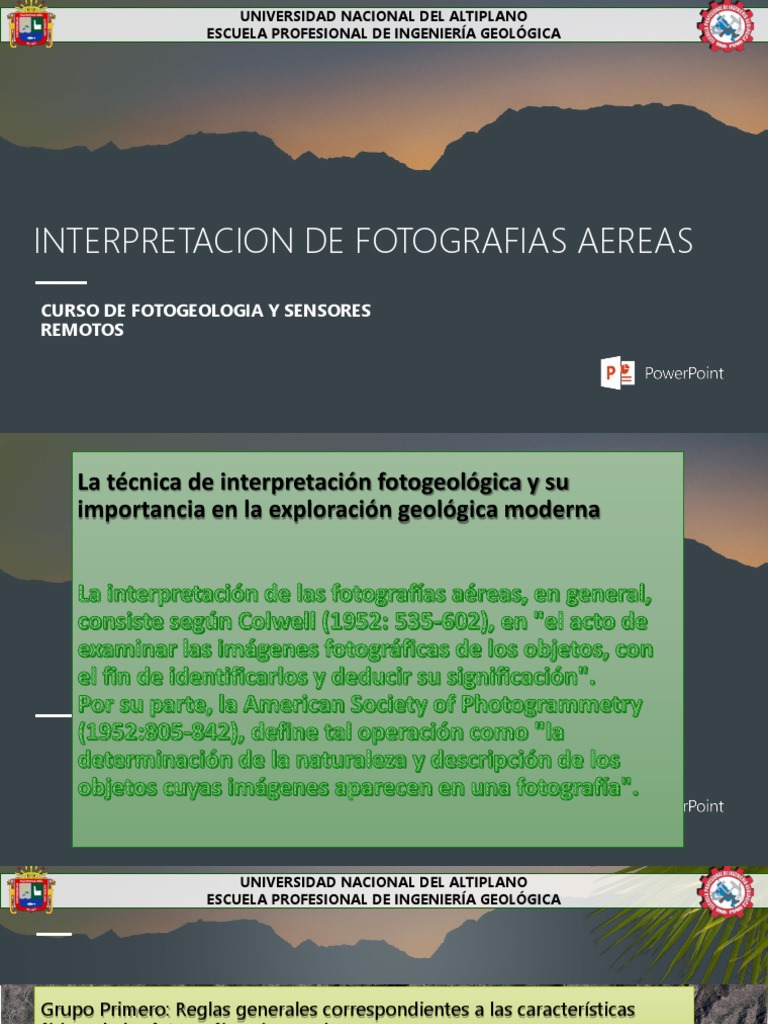

FOTOGEOLOGÍA INTERPRETACIÓN DE FOTOGRAFÍAS AÉREAS 0000
UNIVERSIDAD NACIONAL DEL ALTIPLANO
ESCUELA PROFESIONAL DE INGENIERÍA GEOLÓGICA
CUARCITA
La cuarcita presenta un intenso diaclasamiento, en sistemas
paralelos bien desarrollados y ocasionalmente buena foliación.
Cuando muestra foliación forma por lo general escarpes más o menos
fuertes, cerros asimétricos, muy semejantes a los formados por el
esquisto, pero el tono, la textura y los rasgos estructurales son algo
diferentes a los presentados por aquel. El drenaje es subangular
CUARCITA, NEIS
Escala aproximada 1:110.000
MARMOL
Las zonas donde aflora mármol muestran una vegetación más densa que
la de las rocas vecinas, rasgos topográficos redondeados y aspecto
homogéneo. Son comunes cerros y promontorios aislados, drenaje
subdendrítico de baja densidad y característicamente semicircular
ANFIBOLITA
Cuando los cuerpos anfibólicos son de tamaño importante, en relación con la escala de las fotografías empleadas,
presentan las siguientes características fotointerpretativas: topografía variable (cerros algo simétricos a formas
redondeadas cuando la roca se encuentra alterada), drenaje subparalelo algo denso, arroyos principales largos y algo
sinuosos, arroyos secundarios con tributarios en ángulo agudo y canales estrechos . El tono es generalmente gris y no
se notan rasgos estructurales bien desarrollados, excepto en algunas áreas donde se desarrollan franjas de "anfibolita
de contacto". Sobre la anfibolita generalmente se desarrolla poca vegetación y la roca presenta un carácter
homogéneo .El patrón de drenaje dendrítico denso, según tamaño de grano y grado de metamorfismo, generalmente
con control estructural por fracturas, desarrollan un patrón angular o rectangular.
El tono es generalmente gris y no se notan rasgos estructurales bien desarrollados, excepto en algunas áreas donde se
desarrollan franjas de "anfibolita de contacto". Sobre la anfibolita generalmente se desarrolla poca vegetación y la
roca presenta un carácter homogéneo .El patrón de drenaje dendrítico denso, según tamaño de grano y grado de
metamorfismo, generalmente con control estructural por fracturas, desarrollan un patrón angular o rectangular.
ANFIBOLITA
Escala aproximada Area de anfibolita muy alterada,
1: 110.000 con algún control estructural.
El estudio de la fracturación en la
fotogeología tiene como objetivos
principales:
- Estudio del grado de fracturación
y sus características como ayuda
para su identificación
fotogeológica.
- Estudio tectónico de la
formaciones, equivalente al
realizado en el campo
(Desplazamientos, Fallas,
Fracturas, Diaclasas).
ESTRUCTURAS PLEGADAS
CUENCAS Y DOMOS
FALLAS:
- Valle recto u otro rasgo lineal, con evidente truncamiento y
desplazamiento de unidades litológicas, ríos y otros elementos
morfológicos.
- Alineamientos de ríos, lagos, sumideros, zonas de vegetación y otros
rasgos.
- Espolones, a veces triangulares (facetas triangulares), a lo largo de cursos
de agua, indicando un rechazo.
- Cambio brusco en el tipo o textura de la vegetación en ambos lados de la
falla.
- Pliegues o flexuras son también, a veces, elementos que permiten
localizar una falla y suelen indicar los sentidos de movimientos relativos a
lo largo de éstas.
- Cambios evidentes del diseño y textura del drenaje, de la tonalidad o de
la textura de erosión
UNIVERSIDAD NACIONAL DEL ALTIPLANO
ESCUELA PROFESIONAL DE INGENIERÍA GEOLÓGICA
FRACTURAS
Escarpes, cambios bruscos de pendiente
- Alineación de arroyos
- Tramo de río o arroyo que corre en línea recta
durante cierto trecho
- Angularidad de la red fluvial
- Alineación de la vegetación
- Alineación de formas de disolución
- Franja estrecha y alargada, con humedad
superior al resto
- Línea recta y neta, generalmente de tono mas
oscuro, que atraviesa la roca
UNIVERSIDAD NACIONAL DEL ALTIPLANO
ESCUELA PROFESIONAL DE INGENIERÍA GEOLÓGICA
DISCORDANCIAS
Éstas pueden ser raramente
diferenciadas de las fallas, ya que en
ambos casos los criterios de
identificación son similares. Sin
embargo, contactos de discordancia en
la mayoría de los casos están
representados por líneas curvas y
discontinuas. Por supuesto, estratos
cubiertos por coladas o materiales poco
consolidados. En las fotografías aéreas
las inconformidades puede ser
directamente observadas cuando el
contacto está a lo largo de un plano
inclinado. Cuando están en planos
horizontales es más complicado, las
capas deben ser separadas por
características litológicas, y analizarlas
cuidadosamente
