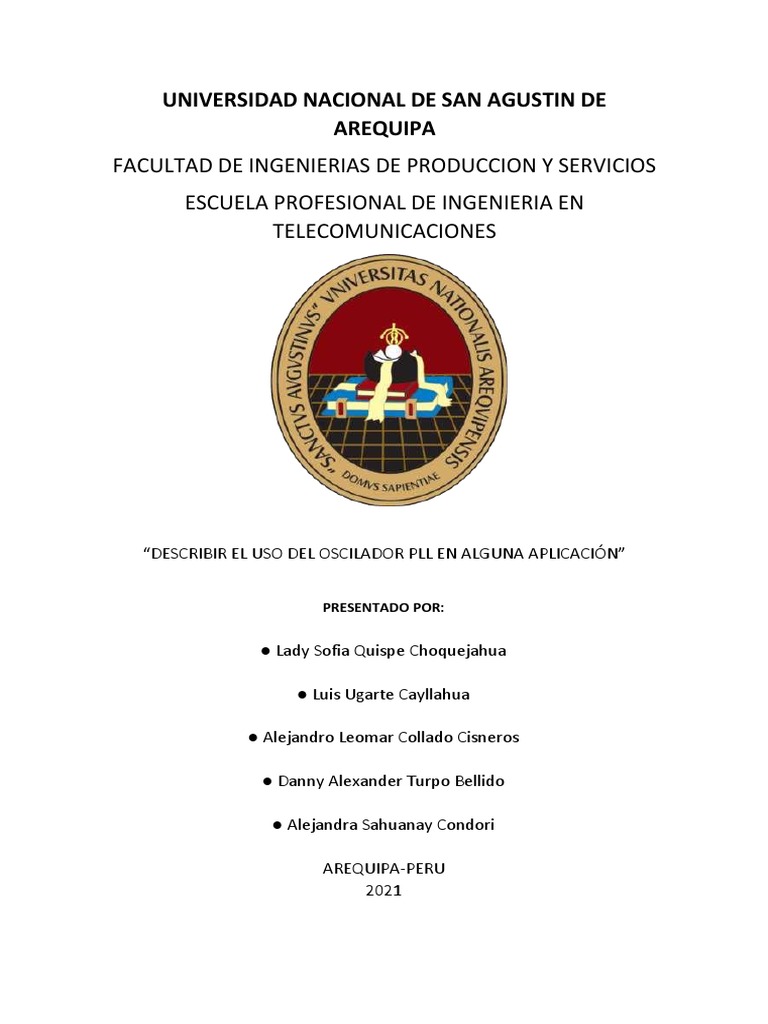

UNIVERSIDAD NACIONAL DE SAN AGUSTIN DE

AREQUIPA
FACULTAD DE INGENIERIAS DE PRODUCCION Y SERVICIOS
ESCUELA PROFESIONAL DE INGENIERIA EN
TELECOMUNICACIONES

“DESCRIBIR EL USO DEL OSCILADOR PLL EN ALGUNA APLICACIÓN”

PRESENTADO POR:

● Lady Sofia Quispe Choquejahua

● Luis Ugarte Cayllahua

● Alejandro Leomar Collado Cisneros

● Danny Alexander Turpo Bellido

● Alejandra Sahuanay Condori

AREQUIPA-PERU
2021
 Oscilador PLL para detección de AM
• Resumen:
Los PLL pueden utilizarse para detección de FM, generación de señales de FM, detección
coherente de AM, multiplicación de frecuencia, etc. En la aplicación como detector coherente
de AM, el PLL se utiliza para generar la señal del oscilador coherente para la detección de
producto de una señal de AM. Dado que, según vimos al principio, el VCO del PLL se cierra a 90º
fuera de fase con respecto a la señal de entrada, es necesario desplazarla –90º para que quede
en fase con la portadora de la señal de AM.

Demodulación AM: Los bucles de bloqueo de fase se pueden utilizar en la demodulación

síncrona de señales moduladas en amplitud. Con este enfoque, el PLL se fija en la portadora para
que se pueda generar una referencia dentro del receptor. Como esto corresponde exactamente
a la frecuencia de la portadora, se puede mezclar con la señal entrante para demodular
sincrónicamente el AM.

• Desarrollo:
Se puede utilizar un PLL para demodular sincrónicamente señales de amplitud modulada (AM).
El PLL recupera la fase y la frecuencia de la portadora de la señal AM entrante. La fase
recuperada en el VCO difiere de la portadora en 90 °, por lo que se cambia de fase para coincidir
y luego se alimenta a un multiplicador. La salida del multiplicador contiene las señales de
frecuencia de suma y diferencia, y la salida demodulada se obtiene mediante filtrado de paso
bajo. Dado que el PLL responde solo a las frecuencias portadoras que están muy cerca de la
salida del VCO, un detector PLL AM presenta un alto grado de selectividad e inmunidad al ruido
que no es posible con los demoduladores AM de tipo pico convencionales. Sin embargo, el bucle
puede perder el bloqueo cuando las señales AM tienen una profundidad de modulación del
100%

El PLL se puede utilizar para demodular la señal AM como se muestra en la fig. El PLL está
bloqueado en la frecuencia portadora de la señal AM entrante. Fo = Frecuencia portadora
(salida VCO). Dado que el AM no modulado se alimenta al Multiplicador a través de la red de
cambio de fase de 90 °, la salida del VCO (Fo) siempre tiene un cambio de fase de 90 ° con la
señal de AM entrante en la condición de bloqueo. Esto hace que ambas señales aplicadas al
multiplicador estén en la misma fase.
La salida del multiplicador contiene señales de suma (AM + Fo) y diferencia (AM-Fo), la salida
demodulada se obtiene después de filtrar la señal de alta frecuencia por LPF. Por lo tanto,

salida demodulada = AM-Fo AM = Fs + Fc

VCO bloqueado en Fc, por lo tanto, Fo = Fc

Por lo tanto, salida demodulada = Fs + Fc-Fo = Fs

Teniendo en cuenta lo anterior dicho, el desarrollo de los osciladores en AM se puede comparar

con el FM en los siguientes aspectos.

• Anchos de bandas de FI mayores.

• Limitadores de amplitud.
• Demoduladores de frecuencia o fase.
• Posibilidad de multiplexado estereofónico en servicio de radiodifusión.

El diseño de un receptor de FM básicamente es el mismo que para un receptor de AM. En

receptores de FM no es necesario que haya linealidad en las etapas anteriores a la detección,
en realidad, es más ventajoso trabajar a estas etapas en zonas de limitación (por su saturación),
consiguiendo de esta forma eliminar variaciones de amplitud y ruido de fondo.

Esto se podría conseguir en forma simple en un receptor de AM, para esto se sintoniza el
receptor de forma tal que la frecuencia de portadora se ubique a mitad de recorrido, en uno de
los lados de la curva de selectividad. Cuando la frecuencia de señal varia con la modulación, la
misma oscila y da como resultado una salida cuya amplitud varia con el corrimiento de
frecuencia, esta luego se demodula como una señal de AM.
