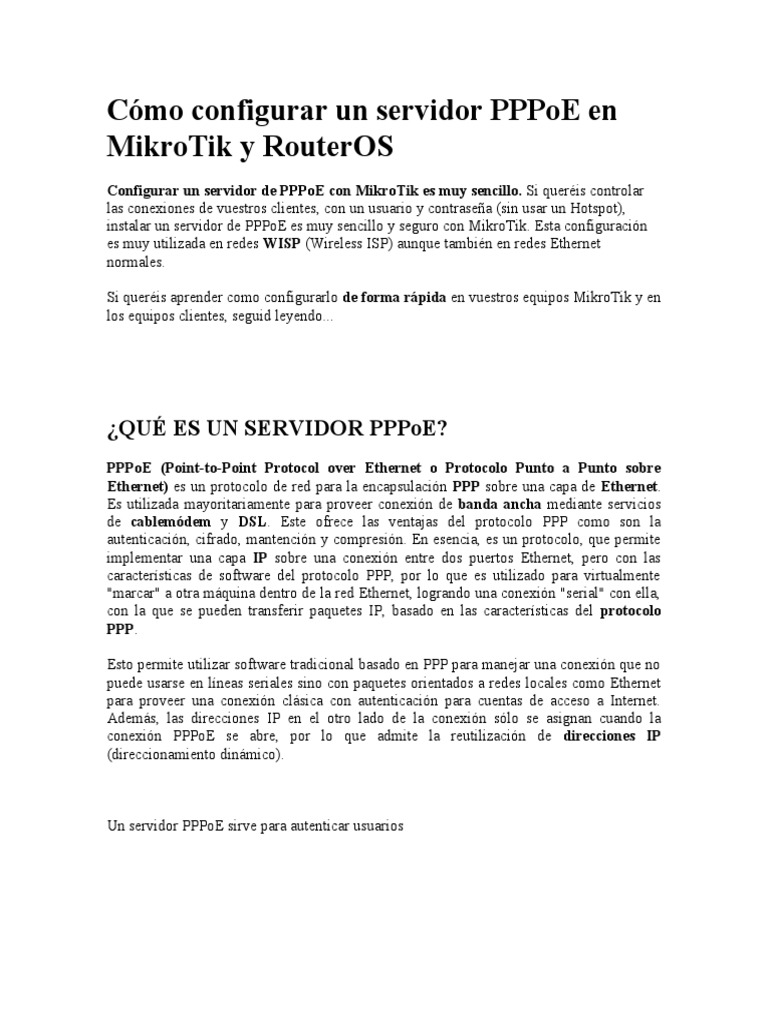

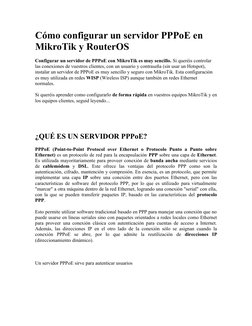

Cómo configurar un servidor PPPoE en
MikroTik y RouterOS
Configurar un servidor de PPPoE con MikroTik es muy sencillo. Si queréis controlar
las conexiones de vuestros clientes, con un usuario y contraseña (sin usar un Hotspot),
instalar un servidor de PPPoE es muy sencillo y seguro con MikroTik. Esta configuración
es muy utilizada en redes WISP (Wireless ISP) aunque también en redes Ethernet
normales.
Si queréis aprender como configurarlo de forma rápida en vuestros equipos MikroTik y en
los equipos clientes, seguid leyendo...
¿QUÉ ES UN SERVIDOR PPPoE?
PPPoE (Point-to-Point Protocol over Ethernet o Protocolo Punto a Punto sobre
Ethernet) es un protocolo de red para la encapsulación PPP sobre una capa de Ethernet.
Es utilizada mayoritariamente para proveer conexión de banda ancha mediante servicios
de cablemódem y DSL. Este ofrece las ventajas del protocolo PPP como son la
autenticación, cifrado, mantención y compresión. En esencia, es un protocolo, que permite
implementar una capa IP sobre una conexión entre dos puertos Ethernet, pero con las
características de software del protocolo PPP, por lo que es utilizado para virtualmente
"marcar" a otra máquina dentro de la red Ethernet, logrando una conexión "serial" con ella,
con la que se pueden transferir paquetes IP, basado en las características del protocolo
PPP.
Esto permite utilizar software tradicional basado en PPP para manejar una conexión que no
puede usarse en líneas seriales sino con paquetes orientados a redes locales como Ethernet
para proveer una conexión clásica con autenticación para cuentas de acceso a Internet.
Además, las direcciones IP en el otro lado de la conexión sólo se asignan cuando la
conexión PPPoE se abre, por lo que admite la reutilización de direcciones IP
(direccionamiento dinámico).
Un servidor PPPoE sirve para autenticar usuarios

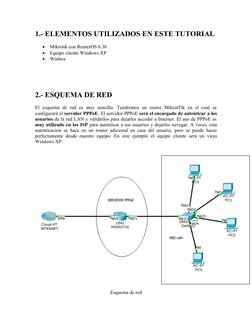

1.- ELEMENTOS UTILIZADOS EN ESTE TUTORIAL
Mikrotik con RouterOS 6.36
Equipo cliente Windows XP
Winbox
2.- ESQUEMA DE RED
El esquema de red es muy sencillo. Tendremos un router MikrotTik en el cual se
configurará el servidor PPPoE. El servidor PPPoE será el encargado de autenticar a los
usuarios de la red LAN y validarlos para dejarles acceder a Internet. El uso de PPPoE es
muy utilizado en los ISP para autenticar a sus usuarios y dejarles navegar. A veces, esta
autenticación se hace en un router adicional en casa del usuario, pero se puede hacer
perfectamente desde nuestro equipo. En este ejemplo el equipo cliente será un viejo
Windows XP.

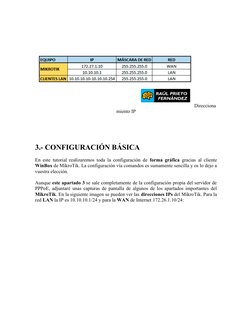

Esquema de red
Direcciona
miento IP
3.- CONFIGURACIÓN BÁSICA
En este tutorial realizaremos toda la configuración de forma gráfica gracias al cliente
WinBox de MikroTik. La configuración vía comandos es sumamente sencilla y os lo dejo a
vuestra elección.
Aunque este apartado 3 se sale completamente de la configuración propia del servidor de
PPPoE, adjuntaré unas capturas de pantalla de algunos de los apartados importantes del
MikroTik. En la siguiente imagen se pueden ver las direcciones IPs del MikroTik. Para la
red LAN la IP es 10.10.10.1/24 y para la WAN de Internet 172.26.1.10/24:

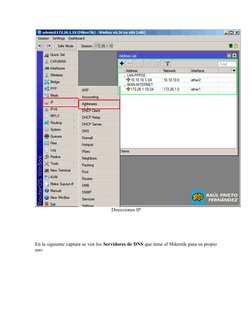

Direcciones IP
En la siguiente captura se ven los Servidores de DNS que tiene el Mikrotik pasa su propio
uso:
Servidores DNS
En las rutas de red, podemos ver que hay una ruta dinámica para el segmento de la LAN
(10.10.10.0/24), otroapara el segmento de la WAN (172.26.1.0/24) y una ruta estática para
la puerta de enlace por defecto (172.26.1.1):
Rutas
4.- CONFIGURACIÓN DEL SERVICIO PPPoE
Los clientes del servicio PPPoE obtendrán una IP dinámica y una configuración que será
entregada de forma automática a través del servicio PPPoE. Por tanto, lo primero que
debemos hacer es crear un nuevo Pool de direcciones IPs que se entregarán a cada uno de
los clientes. Para este ejemplo, el pool tendrá el siguiente valor 10.10.10.10-10.10.10.254:

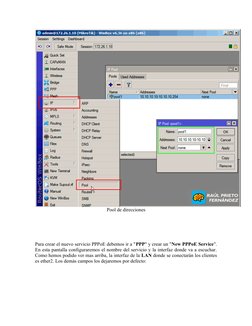

Pool de direcciones
Para crear el nuevo servicio PPPoE debemos ir a "PPP" y crear un "New PPPoE Service".
En esta pantalla configuraremos el nombre del servicio y la interfaz donde va a escuchar.
Como hemos podido ver mas arriba, la interfaz de la LAN donde se conectarán los clientes
es ether2. Los demás campos los dejaremos por defecto:
Nuevo servicio PPPoE
En la pestaña "Secrets" añadiremos el nombre del usuario y su contraseña, le
asignaremos el servicio PPPoE y el profile por defecto:

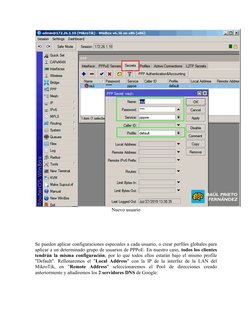

Nuevo usuario
Se pueden aplicar configuraciones especiales a cada usuario, o crear perfiles globales para
aplicar a un determinado grupo de usuarios de PPPoE. En nuestro caso, todos los clientes
tendrán la misma configuración, por lo que todos ellos estarán bajo el mismo profile
"Default". Rellenaremos el "Local Address" con la IP de la interfaz de la LAN del
MikroTik, en "Remote Address" seleccionaremos el Pool de direcciones creado
anteriormente y añadiremos los 2 servidores DNS de Google:

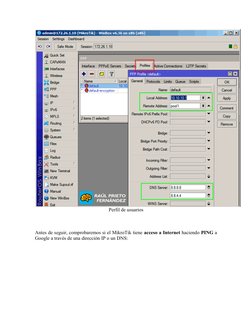

Perfil de usuarios
Antes de seguir, comprobaremos si el MikroTik tiene acceso a Internet haciendo PING a
Google a través de una dirección IP o un DNS:
Comprobar conectividad
Como el servidor de PPPoE usa un segmento de red diferente y el tráfico debe ser enrutado,
la mejor forma de conseguir que los usuarios naveguen por Internet es crear una nueva
regla de NAT en el Firewall. Para ello, desde el Firewall crearemos una regla de tipo
srcnat. Añadiremos la subred de los clientes en "Src Address" 10.10.10.0/24 y
seleccionaremos la interfaz por donde será enrutado el tráfico, en nuestro caso es la interfaz
ether1. Los demás campos podremos dejarlos por defecto:
Regla NAT
En la pestaña "Action", debemos seleccionar la Action masquerade:
Masquer
ade
5.- CONFIGURACIÓN DEL CLIENTE PPPoE
Ahora en los equipos clientes, será necesario crear una nueva conexión de tipo PPPoE. Hay
que destacar, que no es necesario tener configurada la interfaz de red con ninguna IP.
Para ello haremos click en "Crear nueva conexión"
Cone
xión nueva
En el "Tipo de conexión de red" seleccionaremos Conectarse a Internet:
Tipo
de conexión
En el método de conexión seleccionaremos "Establecer mi conexión manualmente":
M
étodo de conexión
Seleccionaremos "Conectarse usando una conexión de banda ancha que necesita un
nombre de usuario y contraseña", que corresponde con nuestro tipo de conexión PPPoE:
Método de conexión
Introduciremos el nombre para nuestra conexión:
Nombre del ISP
En este punto, será donde configuremos nuestro nombre de usuario y contraseña (el que
se creamos en el MikroTik):
Usuario y contraseña
Una vez completado el paso del usuario, podremos finalizar el asistente de nueva conexión:
Finalizar
Para conectar con PPPoE, haremos click en el icono que se ha creado en el Escritorio
(recordad que hay que marcar la opción de crear acceso directo en el paso anterior).
Introduciremos nuestro nombre y contraseña y se establecerá la conexión si hemos
configurado todo correctamente:
Conectar al ISP
En la siguiente imagen se puede ver como la conexión se ha establecido y la conexión tiene
los parámetros que hemos configurado en el MikroTik:
Estado de la conexión
Ahora es el momento de probar a navegar por Internet a través de la conexión PPPoE:
Comprobación de la navegación
