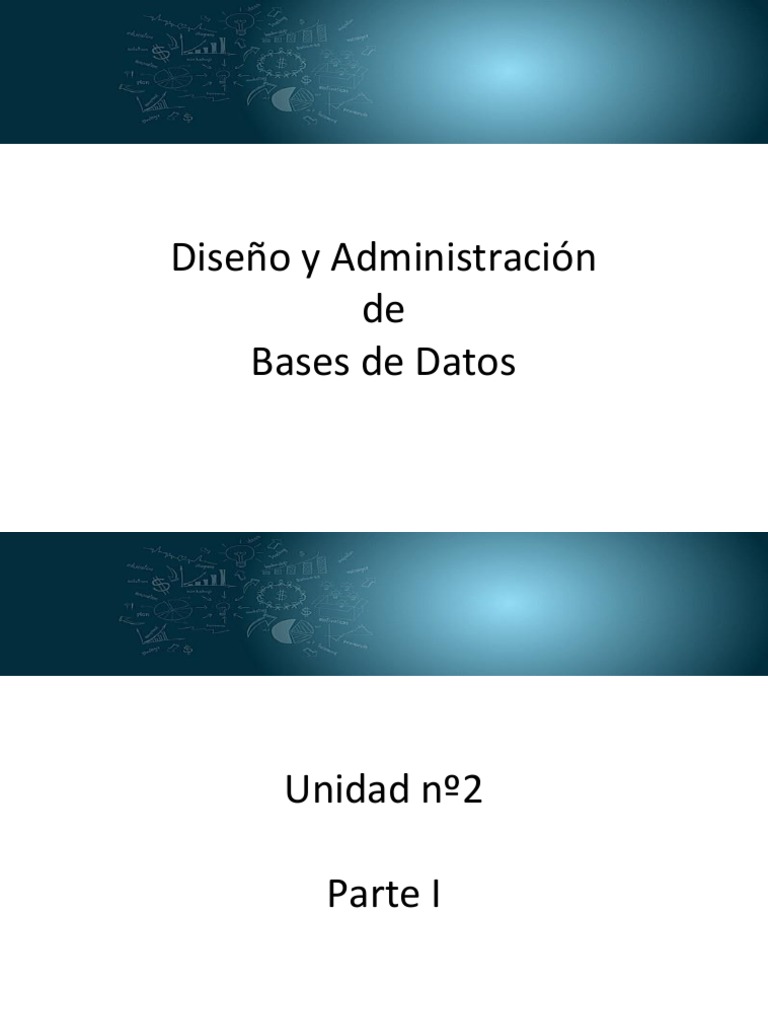

Diseño y Administración

de
Bases de Datos
Unidad nº2

Parte I
 Unidad nº2
Modelo Entidad Relacion

➢ Modelo de Entidad-Relación. Entidades,

relaciones y atributos. Cardinalidad. Claves.
Integridad referencial. Diagramas Entidad-
Relación.
➢ Transformación del modelo Entidad-Relación en
tablas de una Base de Datos Relacional.
Introducción
El modelo E-R fue desarrollado por Peter Chen a partir de su articulo “The Entity-
Relationalship Model– Towards a Unified view of data” (ACM Transactions of Database
Systems, 1/1976, 9-36).
En el paper, Chen estableció los fundamentos de su modelo, los cuales a partir de
entonces se han ampliado y modificado. (ver Teorey, Yang y Fry, “A logical design
methodology for relational databases using the extended entity-relationalship model”
(ACM Computing Surveys, junio de 1986, pp 197-222), y Bruce “Designing Quality
databases with IDEF1X information models” (New York, Casa de Publicidad Dorset,
1992).
Gestión de Datos
Departamento Sistemas

Facultad Regional Tucumán

Universidad Tecnológica Nacional

“The Entity-Relationalship Model – Towards a Unified view of data” (ACM Transactions of

Database Systems, Enero de 1976, pp 9-36).
Modelo Entidad- Relación. Características

Este Modelo permite al diseñador concebir la Base de Datos a un nivel superior de

Abstracción, sin tener que considerar el hardware ni a los Usuarios. Se centra en un plano
Infologico.

Es un Modelo que se apoya en dos conceptos: Entidad y Relación.

Se entiende por Entidad a “una cosa que se puede identificar claramente” y a la Relación
como “una vinculación entre entidades”.
Entidades

Definición 1:

“Una entidad es algo que se puede identificar en el medio ambiente de trabajo de los
usuarios; es decir, aquello a lo cual los usuarios quieren dar seguimiento. Puede ser un
objeto real o abstracto”.

Definición 2:

“Es una persona, lugar, cosa, concepto o suceso, real o abstracto, de interés para para la
empresa”
(ANSI 1977)
Entidades

Ejemplo:
EMPLEADO = “Luis Miguel Rodríguez”
PRODUCTO = A123Z654

Las entidades de determinado tipo se agrupan en clases de entidades. Así la clase de

entidad EMPLEADO es un conjunto de todas las entidades EMPLEADOS, y deben ser
nomenclados en letras mayúsculas y por lo general en singular.
Es importante comprender la diferencia entre una clase entidad o conjunto entidad (entity
set) y una instancia de entidad.

Definiciones:
“Una clase de entidad es un conjunto de entidades y se describe mediante la estructura o
formato de las entidades en esa clase”.

“Una Instancia de entidad es la representación de una entidad en particular, tal como

cliente 12345, la cual se describe mediante los valores de los atributos de esta”.
Por lo general existen muchas
instancias de entidad dentro de una
clase de entidad.
Por ejemplo dentro de la clase
CLIENTE, existen muchas instancias,
una para cada cliente representado
en la Base de Datos.
Atributos
Definición:
“Las entidades tienen propiedades o atributos que describen las
características de la entidad”.

Ejemplos de Atributos de EMPLEADO:

NombredeEmpleado, FechadeIngreso, CUIL, FechadeNacimiento.
Los atributos deben escribirse en Mayúsculas y Minúsculas. Cuando se analizan las
instancias de entidad de la entidad clase, se presupone que los atributos son los mismos
para ellas.
Dominio y Valor
Definición:
“Dominio es el conjunto de Valores homogéneos con un nombre, que poseen
características comunes entre si”.
➢ El conjunto de todos los valores posibles que puede tomar un atributo se denomina
dominio
Ejemplo: Dominio Valores
EMPLEADO → Juan, Diego, Ulises, Carlos
COLOR → Rojo, Azul, Amarillo
Identificadores, Claves o Llaves.
Definición:
“El conjunto mínimo de atributos que identifican de manera univoca cada instancia de
una clase o conjunto entidad.
Ejemplo:
Instancias Identificadores
EMPLEADO → CodigoUnicodeIdentificacionLaboral
PRODUCTO → CodigodeProducto
Un identificador puede ser único (formado por un solo atributo) o compuesto (formado por un
conjunto de atributos).
Relaciones
Definición:
“Son asociaciones entre las clases de entidad, y las instancias de relaciones son
asociaciones entre instancias de entidad”.
Ejemplo:
VEND-PEDIDO es una relación entre VENDEDOR y PEDIDO
PADRES es una relación entre MADRE y PADRE, e HIJO.
Una clase de relación puede involucrar muchas clases de entidades. El número de clases
que está en la relación es el Grado de la misma.
Un clase de relación puede relacionar a una entidad consigo misma.
 Relaciones. Grado.

Relación de Grado 2 Relación de Grado 3 Relación de Grado N

 Tipos de Relaciones Binarias
Cardinalidad Maxima

Las relaciones binarias poseen instancias a ambos lados de la misma, la cual puede ser
tipificada de la siguiente manera:
(1 : 1) o (Uno a Uno), en donde una instancia de entidad de un tipo se relaciona con una
instancia de una sola entidad de otro tipo. Por ejemplo la relación ASIGNACION_AUTO
asocia a un único EMPLEADO con un único AUTO.

Empleado 1:1 Auto

ASIGNACION_AUTO
 Tipos de Relaciones Binarias

(1 : N) o (Uno a Muchos), en donde una instancia de entidad de un tipo se relaciona

con otras instancias de una sola entidad de otro tipo. Por ejemplo en la relación
DORM_OCUPANTE una sola instancia de DORMITORIO relaciona a muchas
instancias de ESTUDIANTE.
 Tipos de Relaciones Binarias

(N : M) o (Muchos a Muchos), en donde las instancia de una entidad se relacionan

con las instancias de otra entidad. Por ejemplo en la relación ESTUDIANTE_CLUB
varias instancias de ESTUDIANTE se relacionan con muchas instancias de CLUB.
Cuando el nombre de la relación se coloca dentro del rombo, es necesario que la
cardinalidad de la relación se documente de forma grafica, utilizando para ello las “patas
de gallo” en el extremo de la línea de relación, y que simbolizan “muchas” instancias de
ese lado de la misma.

Cuenta
CUENTA CLIENTE
Cliente

De esta manera indicamos que la relación Cuenta-Cliente es del tipo uno a muchos, en donde
un cliente puede poseer varias cuentas, pero las cuentas pertenecen a un único cliente
La Cardinalidad Mínima de una relación es una estrategia hasta ahora no abordada,
mediante la cual es posible declarar rangos de valores admitidos a ambos lados de la
relación.
Para esto utilizaremos dos símbolos sobre la línea de relación, y en donde el ovalo
implicara que el mínimo de relaciones será de 0, y una línea interceptando la de relación,
la cual indicara que el mínimo de relaciones será de 1.

Asi vemos que un ESTUDIANTE tiene una Cardinalidad mínima de 1 y una máxima de 1.
En cambio CLUB tiene una Cardinalidad mínima de 0 y una máxima de N.
 Atributos de Entidades y Relaciones en el Diagrama
En algunas relaciones los atributos se grafican como óvalos conectados a las entidades a
las que describen, los cuales contienen los nombres de los atributos de la relación
nomenclados con mayúsculas y minúsculas.
Cuando las entidades tienen muchos atributos se vuelve compleja la grafica, por lo que en
esas circunstancias se puede enumerar los mismos en forma de tabla separados del
modelo.
 Entidades Débiles

Definición:
“El modelo Entidad Relación define un tipo especial de Entidad denominada Débil, la cual no
puede existir en la Base de Datos a menos que también exista otra denominada Entidad
Fuerte, a la cual le debe su existencia”.
 Relación de tipo Rol
Es el papel o función que desempeña una tipo de entidad en una relación tipo. Los roles suelen
ser implícitos (no siempre se especifican en el ERD), pero pueden ser útil distinguirlos si se
necesita aclarar el significado de una relación.
Un caso típico en que se necesita precisar el rol de cada tipo de entidad participante es cuando
existe una relación reflexiva (un tipo de entidad asociado consigo mismo); Ejemplo: el tipo de
interrelación forma_pareja, en el cual participan (opcionalmente) dos instancias el tipo de
entidad persona; cada elemento del conjunto de interrelaciones forma_pareja es del tipo
p {p1, p2} siendo pi instancias de tipo persona. Cada persona, si está casada, tendrá un rol pi
(en este caso esposo-1 o esposo-2 o convencionalmente marido y/o mujer).
Debe distinguirse entre grado de la relación (en este caso 1:1 que indica el máximo de
ocurrencias o instancias que pueden entrar en correspondencia) y cardinalidad del
rol (0:1 en ambos casos). La cardinalidad del rol se define mediante el rango
(min:MAX), entendiéndose el mínimo de instancias de ese rol y el máximo. en dicha
relación.
 DIAGRAMA ENTIDAD RELACION

El Modelo Entidad Relación puede representarse en forma grafica mediante el

Diagrama Entidad Relación

➢ Los Conjuntos Entidad se representan mediante rectángulos.

➢ Los Atributos se representan mediante círculos u óvalos, unidos a sus
conjuntos entidades mediante ramas no dirigidas
➢ Las Relaciones se representan mediante rombos y se unen a los conjuntos
entidad que la forman mediante ramas no dirigidas
➢ Si bien existen varias formas, para la cardinalidad de las relaciones,
usaremos las “patas de gallo” en el extremo de la línea de relación para
simbolizar “muchas” instancias de ese lado de la misma.
 DIAGRAMA ENTIDAD RELACION

Nro_Cta * CUIT
Id_Cliente*

Cuenta
CUENTA CLIENTE
Cliente

Tipo_Cta Saldo Apell_y_Nom Direccion

Algunos casos particulares: Atributos Compuestos

Atributos compuestos: Atributo compuesto por múltiples componentes, cada uno de ellos
con una existencia independiente.

código nombre

En el diagrama entidad relación, los

DEPARTAMENTO diferentes componentes del atributo
compuesto se unen con éste con ramas no
dirigidas
dirección

calle número localidad

Algunos casos particulares: Atributos Multivaluados

Atributos multivaluados: puede tomar múltiples valores para cada instancia de la entidad.

código nombre

En el diagrama entidad relación, se indica

DEPARTAMENTO el atributo multivaluado con un doble ovalo

teléfono
 Ejemplo completo Entidad-Relación
Descripción del problema. Estamos encargados de desarrollar un sistema basado en una DB para
una empresa que de encarga de rentar barcos. Pero la empresa BOAT Co. no posee ningún barco,
encargándose de tener una cartera de botes de diferentes dueños para luego alquilarlos a
terceros.
BOAT Co. se especializa en barcos que pueden ser rentados en base a un fin de semana o períodos
mas largos (medido en semanas). El barco mas pequeño en cartera tiene 28 pies y el mas grande
51 pies.
Cada barco está completamente equipado en el momento que lo retira el que lo renta. Los
elementos son provistos de acuerdo a la siguiente especificación:
Propietario:
•Todo lo fijo del barco: (radio, compás, indicadores de profundidad y otros instrumentos,
heladera, estufas)
•No fijo: velas, líneas, anclas, salvavidas, y en la cabina: platos, cubiertos, elementos de cocina,
camas, etc
BOAT Co:
•Equipo consumible: cartas de navegación, comida, tablas de corrientes, cartas de tiempo,
elementos de baño como jabón, toallas, etc.
Es necesario mantener un inventario del equipamiento del barco
La mayoría de los elementos fijos son fácilmente perdibles o destruidos o consumidos o robados.
Los clientes son responsables de todo el equipamiento durante el período de alquiler.
BOAT Co. desea mantener un registro seguro de todos sus clientes y de los alquileres, no
solamente para marketing sino también para mantener los viajes realizados y los clientes que
alquilaron barcos.
Algunos itinerarios y condiciones del viento son mas peligrosos que otros y para BOAT Co. es muy
importante conocer el grado de experiencia de sus clientes.
BOAT Co. no provee personal marinero, pero en casos especiales los clientes solicitan los servicios
de tripulación, por lo que la empresa. los mantiene en base a un sistema part – time (tiempo
parcial).
Los barcos precisan mantenimiento y BOAT Co. está comprometido por contratos con los dueños
de mantener los en perfectos condiciones de uso, manteniendo un registro de actividades y costo
con esta finalidad (limpieza de motores, cambio de aceite, y reparaciones eventuales). En algunos
casos, la reparación es necesaria durante un viaje: en este caso el cliente avisa por radio a BOAT
Co., quien determina el sitio mas apropiado para hacer esta reparación (info de cual es la falla,
historia de reparaciones anteriores y lugares donde realizarla.
BARCO ARRENDAMIENTO CLIENTE
• Numero Barco • Numero_Barco • ID_Cliente
• Nombre_Barco • Fecha_Alqui • Nombre_Cliente
• Modelo • ID_Cliente • Domicilio_Cliente
• Tamaño • Periodo_Alquiler(dias) • Numero_Telefono_Clie
• Fecha_Entrega
PROPIETARIO ITINERARIO_CLIMA
• Cuil_Prop • Numero_Barco
• Nombre_Propietario TRIPULAC_POR_HORA • Fecha_Itinen
• Domicilio • CUIL_Trip • Origen
• Numero_Telefono_Propíetario • Numero_Barco • Destino
• Calificacion • Condiciones_Clima

EQUIPO MANTENIMIENTO_
• ID_Equipo REPARACION PROGRAMADO
• Nombre_Equip • Numero_Barco • Numero_Barco
• Tipo_Equip • Fecha_Reparacion • Fecha_Manten
• Precio • Tipo_Reparacion • Tipo_Manten
• Propietario_Licencia • Descripcion • Descripcion
• Costo • Facilidad(Instalación)
• Costo
