Networking Essentials
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 1

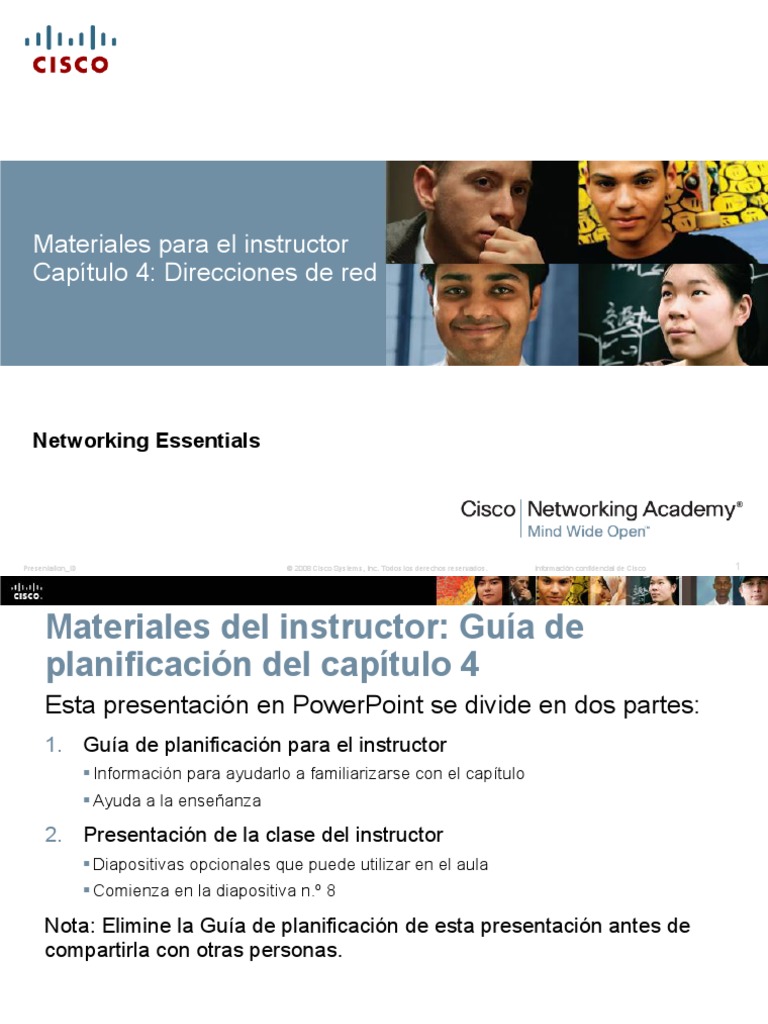

Materiales del instructor: Guía de
planificación del capítulo 4
Esta presentación en PowerPoint se divide en dos partes:
1. Guía de planificación para el instructor
Información para ayudarlo a familiarizarse con el capítulo
Ayuda a la enseñanza
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 2
Networking Essentials
Guía de planificación para el
instructor
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 3
Capítulo 4: Actividades
¿Qué actividades se relacionan con este capítulo?
La contraseña utilizada en las actividades de Packet Tracer en este capítulo es: PT_net1
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 4
Capítulo 4: Evaluación
Los estudiantes deben completar el capítulo 4 “Evaluación”
después de completar el capítulo 4.
Los cuestionarios, las prácticas de laboratorio, los Packet Tracers
y otras actividades se pueden utilizar para evaluar informalmente
el progreso de los estudiantes.
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 5
Capítulo 4: Ayuda adicional
Para ayuda adicional en relación a las estrategias de aprendizaje,
incluidos los planes de clase, analogías para conceptos difíciles y
temas de análisis, visite la página de Facebook de apoyo de la
comunidad y de pares en la siguiente dirección:
www.facebook.com/cisconetworkingacademy.
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 6
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 7
Capítulo 4: Direcciones de red
Networking Essentials
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 8
Capítulo 4: Secciones y objetivos
4.1 Direcciones IPv4 y máscaras de subred
• Explicar las funciones de una dirección IPv4.
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 9
4.1 Direcciones IPv4 y
máscaras de subred
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 10
Direcciones IPv4 y máscaras de subred
Propósito de la dirección IPv4
¿Qué es una dirección IPv4?
• Es una dirección de red lógica que identifica a un host en particular
• Se configura y es única en la red para comunicaciones
• Está asociada con una tarjeta de interfaz de red
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 11
Direcciones IPv4 y máscaras de subred
Estructura de la dirección IP
Asignación de direcciones IPv4
• 32 bits binarios.
• Para facilitar su uso, los 32 bits están agrupados en cuatro bytes de 8 bits
llamados octetos.
• Los octetos se representan en notación decimal punteada.
Binario a decimal
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 12
Direcciones IPv4 y máscaras de subred
Partes de una dirección IP
Redes y hosts
• La dirección IPv4 lógica de 32 bits tiene una composición jerárquica y consta de
dos partes
o Red
o Host
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 13
Direcciones IPv4 y máscaras de subred
Cómo interactúan las direcciones IP y las máscaras de subred
¿Estás en mi red?
• Cuando un host envía un paquete, compara la máscara de subred con su
propia dirección IPv4 y la dirección IPv4 de destino.
Máscaras de subred
• Máscaras de subred comunes: 255.0.0.0 (8 bits), 255.255.0.0 (16 bits) y
255.255.255.0 (24 bits).
• Cantidad de hosts: 2 x - 2
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 14
4.2 Tipos de direcciones IPv4
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 15
Tipos de direcciones IPv4
Clases de direcciones IPv4 y máscaras de subred
predeterminadas
Direccionamiento con clase
• La Clase A (0.0.0.0/8 a 127.0.0.0/8) admite redes extremadamente grandes.
• La Clase B (128.0.0.0 /16 a 191.255.0.0 /16) resuelve las necesidades de redes
de tamaño moderado a grande.
• La Clase C (192.0.0.0 /24 a 223.255.255.0 /24) admite redes pequeñas con un
máximo de 254 hosts.
Direccionamiento sin clase
• Direcciones IPv4 asignadas en
cualquier límite de bit de la
dirección
• Retarda la disminución y el
agotamiento de direcciones IPv4
• Interdominios sin clase Routing
(CIDR)
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 16
Tipos de direcciones IPv4
Direcciones IP públicas y privadas
Direcciones IPv4 privadas
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 17
Tipos de direcciones IPv4
Direcciones de unidifusión, difusión y multidifusión
Un mensaje para mí
• Direcciones MAC e IP de
destino únicas
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 18
Tipos de direcciones IPv4
Direcciones de unidifusión, difusión y multidifusión (cont.)
Solo para este grupo
• Se envía un único paquete a un grupo seleccionado de hosts en el
grupo multidifusión
• Dirección IPv4 reservada
o Rango reservado de multidifusión: 224.0.0.0 a 239.255.255.255
o Rango reservado de multidifusión en la red local:
224.0.0.0 a 224.0.0.255
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 19
4.3 Cómo se obtienen las
direcciones IPv4
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 20
Cómo se obtienen las direcciones IPv4
Asignación estática y dinámica de direcciones
Asignación de direcciones
• Puede realizarse de manera estática o dinámica
• Asignar una dirección IPv4, una máscara de subred, un gateway
predeterminado y otra información necesaria para las comunicaciones de red
• Direcciones IPv4 estáticas
o Hosts, como servidores e impresoras, que necesitan direcciones
especiales
o Puede ser lento y propenso a errores
o Se debe mantener una lista exacta de direcciones IPv4
• Asignación dinámica de direcciones IPv4
o El Protocolo de configuración dinámica de hosts (DHCP) permite la
asignación automática de información de direccionamiento
o Método preferido de asignación para una red grande
o Las direcciones IP se pueden reasignar a medida que se vuelven
disponibles
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 21
Cómo se obtienen las direcciones IPv4
Servidores DHCP
¿De dónde vienen las direcciones DHCP?
• Red mediana a grande
o Por lo general un servidor en PC exclusivo
• Red doméstica
o Un router inalámbrico puede actuar como cliente para recibir información
de configuración IP del ISP
o Un router inalámbrico puede
actuar como servidor DHCP
para los hosts en la red local
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 22
Cómo se obtienen las direcciones IPv4
Configuración de DHCP
¿Cómo funciona el DHCP IPv4?
• El cliente envía un mensaje DHCP Discover.
o Una dirección IPv4 de destino de 255.255.255.255 (32 unos)
o Una dirección MAC de destino de FF-FF-FF-FF-FF-FF (48 unos)
• El servidor DHCP responderá con una DHCP Offer y sugerirá una
dirección IPv4 para el cliente.
• El host envía un DHCP
Request a ese servidor, en la
cual pedirá autorización para
utilizar la dirección IPv4
sugerida.
• El servidor responde con una
confirmación de recepción
DHCP.
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 23
4.4 Administración de
direcciones IPv4
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 24
Administración de direcciones IPv4
Límites de la red y espacio de direcciones
Gateways a otras redes
• Cada host en una red utiliza un gateway predeterminado para alcanzar otras
redes.
• El gateway predeterminado es la dirección IPv4 de la interfaz del router
conectado a la red donde está conectado el host.
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 25
Administración de direcciones IPv4
Asignación de direcciones
¿Quién está adentro?
• A los hosts internos se les deben asignar direcciones dentro de la misma red que el
router integrado, ya sea mediante una configuración estática o a través de DHCP.
También proporciona la dirección IPv4, la máscara de subred, el gateway predeterminado
y otros datos de la red.
• La red asignada al lado de Internet del router integrado se conoce como externa o fuera
de la red. Los ISP generalmente proporcionan una dirección enrutable para Internet, que
permite que los hosts conectados al router integrado tengan acceso a Internet.
• El router integrado actúa como límite entre la red local interna y la Internet externa.
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 26
Administración de direcciones IPv4
Traducción de direcciones de red
De direcciones IPv4 privadas a públicas
• Traducción de direcciones de redes
o Traducir direcciones privadas a direcciones públicas únicas enrutables para Internet
para paquetes salientes
o En el caso de los paquetes entrantes, el proceso es inverso
o El router puede traducir muchas direcciones IPv4 internas a la misma dirección
pública
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 27
4.5 Asignación de
direcciones con IPv6
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 28
Asignación de direcciones con IPv6
¿Está listo para un cambio?
Se necesitan más direcciones IP
• Una dirección IPv4 tiene 32 bits (4 bytes) de largo.
• Una dirección IPv6 tiene 128 bits (16 bytes) de longitud.
Beneficios de IPv6
• Más direcciones IP
• No se necesita NAT
• Capacidades de configuración
automática
Se viene el cambio
• NAT ha prolongado la vida útil
de IPv4
• El índice de adopción de IPv6
está aumentando
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 29
Asignación de direcciones con IPv6
¿En qué se diferencia IPv6?
Diferencias con IPv6
• Configuración automática de direcciones
• Dirección local de enlace
o Comunicaciones dentro de la misma red
Presentation_ID © 2008 Cisco Systems, Inc. Todos los derechos reservados. Información confidencial de Cisco 30
