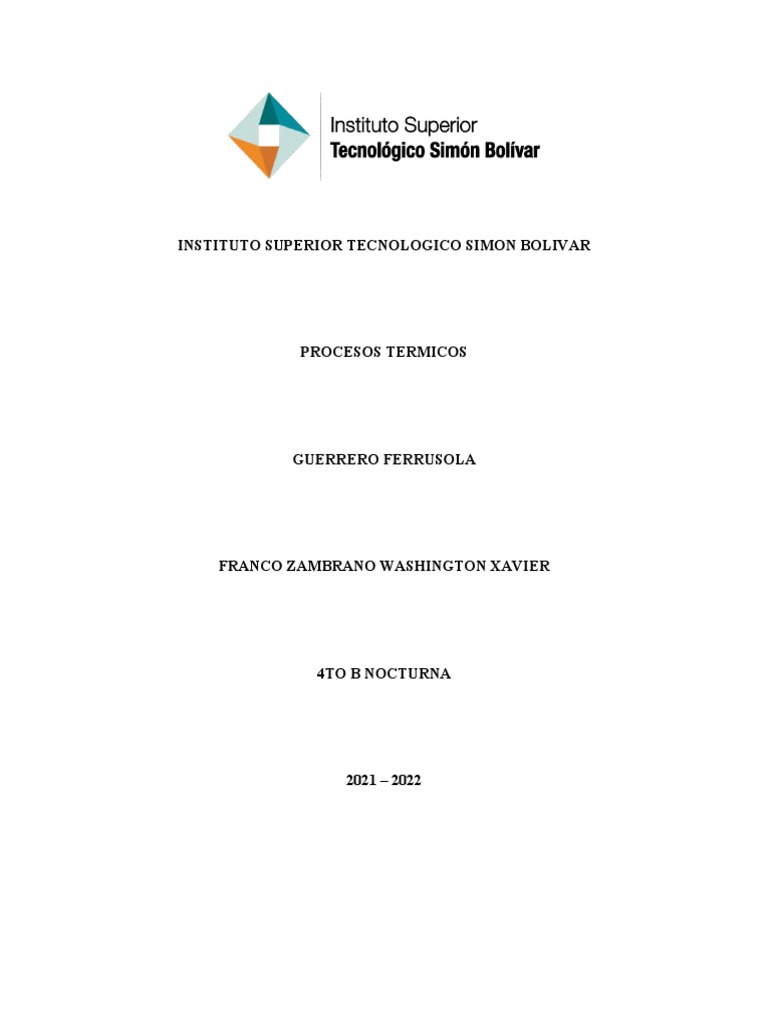

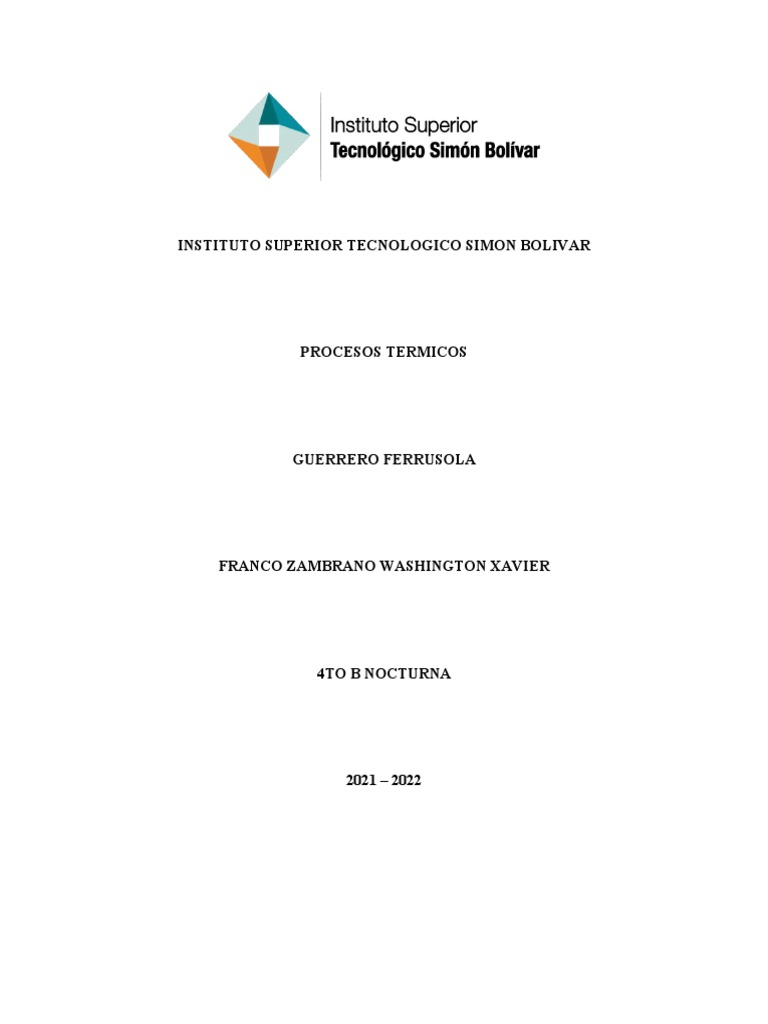

INSTITUTO SUPERIOR TECNOLOGICO SIMON BOLIVAR

PROCESOS TERMICOS

GUERRERO FERRUSOLA

FRANCO ZAMBRANO WASHINGTON XAVIER

4TO B NOCTURNA

2021 – 2022
 1

Introducción

En el video se nos muestra muchos pasos y procesos a seguir, con un personal preparada y

seleccionado para seguir cada paso y con un supervisor que siempre esta allí revisando que todo

siga un proceso optimo

 2

Objetivos

Capacitar a los estudiantes del Instituto superior mostrándoles como es la industria en la

fabricación de moldes para la fabricación de piezas metálicas a escala industrial

 3

Resumen del video NUM°1

fundición de las piezas

Pasos para la fabricación de un monde para la fabricación de una pieza

1. Primer paso:

Obtener arena de fundición o mezcla de moldeo, esta esta constituida de arena silícica oxido

de silicio de un tamaño menor a 2mm y superior a 0.05mm también tiene aglutinante de un 8%

de bentonita y 6% de agua estos porcentajes dependerán del tamaño de grano de arena y del tipo

de pieza que se desee obtener

2. Segundo paso:

Para el Mondeo se inicia don un par de cajas que sostengan la arena, con la caja inferior

invertida se coloca los modelos partidos en 2 sobre los que se esparce arena de contacto,

obtenida de la arena antes mencionada pero esta es mas uniforme y fina

3. Tercer paso:

En este paso teniendo los moldes repletos con la arena mas fina se la ataca o golpea

uniformemente hasta que esta tenga una buena consistencia, es decir hasta que se obtenga la

forma y permita la permeabilidad necesaria, luego con una punta se le hace unos agujeros en

toda la superficie
 4

4. Cuarto paso:

Se invierte la caja inferior se pone su parte superior y las otras mitades de los modelos, luego

se aspergea granos de arena seca para que no se peque la arena de la caja inferior con la superior,

luego se procede a introducir unos ductos de metal donde es que se procederá a colocar el metal

fundido

5. Quinto paso:

Se llena la caja con la arena y se repite el mismo procedimiento del paso num3 y se procede a

punzar para permitir la permeabilidad de la arena, y se procede a retirar los tubos

6. Sexto paso:

Se retira la caja superior y se procede a realizar unos canales donde anteriormente estaban los

tubos hasta las piezas a producir con extremado cuidado, luego se retira el exceso de arena para

que el molde quede uniforme

7. Séptimo paso:

Se aplica con un compresor una mezcla de grafito y agua para mejorar el acabado superficial.

8. Octavo paso:

Luego pasa a ser secado el molde con una antorcha, y se cierran las 2 cajas con los ductos y

moldes ya terminados

9. Noveno paso:

Se procede a colocar un peso en la parte superior del monde para que este sirva como refuerzo

ya que debido a la presión metal estática la caja superior se levante y se evita que el metal salga

por la intercara de las 2 partes del molde.

 5

10. Decimo paso:

En un horno fijo a Diesel se coloca chatarra de bronce, previamente seleccionada de acuerdo

al tipo de aleación que se desea obtener,

11. Onceavo paso:

Se coloca el EPP correspondiente, en este caso como se va a trabajar en un lugar donde las

temperaturas son altas se colocan un traje resistente al calor y unas gafas de protección y una

mascarilla,

12. Doceavo paso:

Cuando la mezcla o el metal fundido sesta listo se coloca un des gasificante esto se hace para

evitar las porosidades

13. Treceavo paso:

Se procede a retirar el crisol del horno con unas pinzas metálicas ya que esta se encuentra al

rojo vivo, y con la ayuda de otros operarios se procede a verter la mezcla en los moldes, la altura

recomendada para verter el metal liquido es de 20cm de caída al molde

14. Catorceavo paso:

Luego de solidificado y enfriado el metal se procede a retirar el molde, se limpia la moldura y

se separan las partes

15. Quinceavo y último paso:

Se retiran las piezas y se procede a dar los acabados respectivos quitando el excedente de

material y mimando l a pieza para un acabado uniforme

 6

Conclusiones

Para poder fabricar una pieza con un molde se necesita primeramente obtener la arena para

molde optima y la preparación de la misma ya que si es de un grano muy grueso esta no se

compactara con la forma exacta de la pieza a fabricar

 7

Recomendaciones

Al realizar este trabajo se debe de tener siempre el EPP correcto ya que al manipular objetos y

sustancias químicas esto puede perjudicar la salud, y en el video que se pudo apreciar los

trabajadores no estaban usando el casco de seguridad una falta grave a la SEGURIDAD

INDUSTRIAL Y SALUD OCUPACIONAL
