1

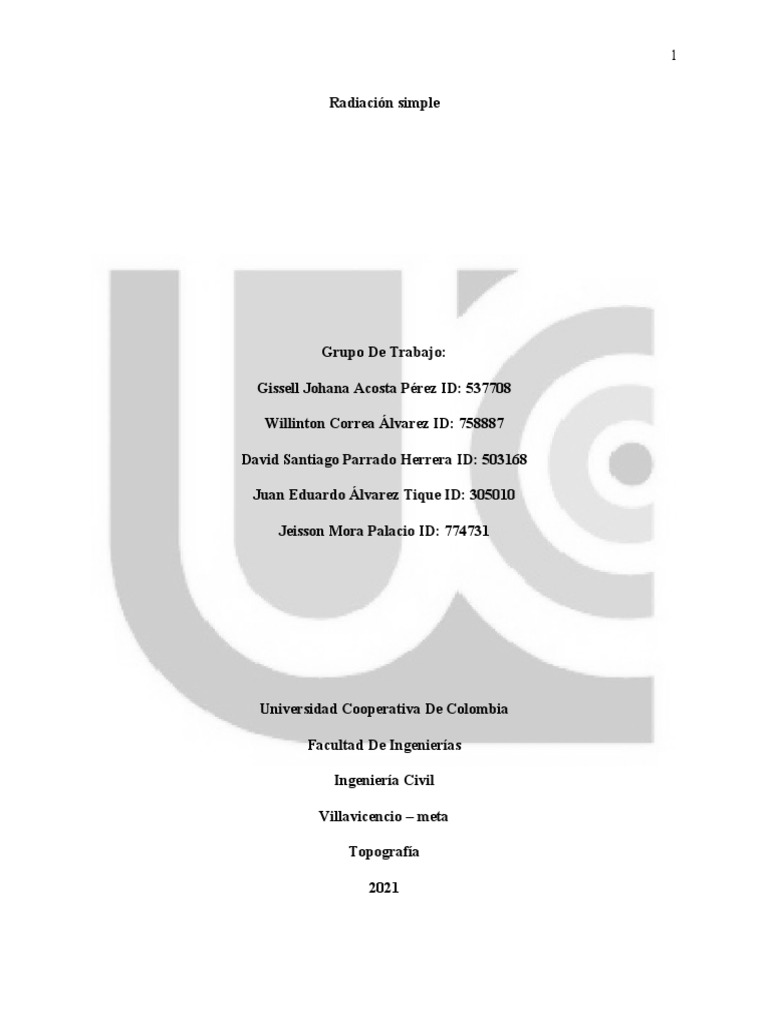

Radiación simple

Grupo De Trabajo:

Gissell Johana Acosta Pérez ID: 537708

Willinton Correa Álvarez ID: 758887

David Santiago Parrado Herrera ID: 503168

Juan Eduardo Álvarez Tique ID: 305010

Jeisson Mora Palacio ID: 774731

Universidad Cooperativa De Colombia

Facultad De Ingenierías

Ingeniería Civil

Villavicencio – meta

Topografía

2021
 2

Radiación simple

Grupo De Trabajo:

Gissell Johana Acosta Pérez ID: 537708

Willinton Correa Álvarez ID: 758887

David Santiago Parrado Herrera ID: 503168

Juan Eduardo Álvarez Tique ID: 305010

Jeisson Mora Palacio ID: 774731

Ingeniero Manuel Carranza

Universidad Cooperativa De Colombia

Facultad De Ingenierías

Ingeniería Civil

Villavicencio – Meta

Topografía

2021
 3

Contenido
1. Lista De Tablas..........................................................................................................4
2. Tabla de fotografías...................................................................................................5
3. Tabla De Ilustraciones...............................................................................................5
4 Introducción...............................................................................................................6
5 Objetivos....................................................................................................................7
5.1 Objetivo general.....................................................................................................7

5.2 Objetivos específicos.............................................................................................7

6 Antecedentes..............................................................................................................8
7 Cuerpo del trabajo......................................................................................................9
8 Conclusiones............................................................................................................17
 4

1. Lista De Tablas

Tabla 1. Cartera fotográfica calculada................................................................................................................ 13

Tabla 2. Coordenadas unificadas....................................................................................................................... 14

 5

2. Tabla de fotografías

Fotografía 1. Reconocimiento del terreno........................................................................................................... 9

Fotografía 2. Nivelación del teodolito................................................................................................................ 10

Fotografía 3. Coordenadas iniciales................................................................................................................... 11

Fotografía 4. Toma de azimut y distancia horizontal.......................................................................................... 11

Fotografía 5. Cartera topográfica de campo....................................................................................................... 12

3. Tabla De Ilustraciones

Ilustración 1. Delimitación del terreno levantado con sus puntos.......................................................................15

Ilustración 2. Plano del terreno levantado en AutoCAD......................................................................................15

Ilustración 3. Plano del terreno levantado en ArcGIS......................................................................................... 16

 6

4 Introducción

En el siguiente informe de laboratorio de mecánica de fluidos presentamos el análisis que se

le hizo al módulo de tuberías. Iniciamos analizando el comportamiento que tienen el fluido por el

paso de las dos diferentes tuberías, Galvanizada y PVC.

Observando el cambio de presiones en los manómetros situados a lo largo del conducto,

teniendo en cuenta los diferentes tubos usados y que las llaves estuvieron totalmente abiertas, y

parcialmente abiertas.
 7

5 Objetivos

5.1 Objetivo general

Reforzar los conceptos prácticos y teóricos de los estudiantes, otorgando una guía de

procedimientos adecuados para realizar en el campo como en oficina a la hora de ejecutar un

levantamiento topográfico por el método de radiación simple. la cual el terreno asignado por el

docente es rodear la biblioteca junto con la choza de bienestar de la Universidad Cooperativa De

Colombia (Sede Villavicencio).

5.2 Objetivos específicos

 Adquirir la habilidad en el proceso de armada el manejo del teodolito, centrada y

nivelada del mismo.

 Esquematizar, leer y analizar el terreno levantado con sus diferentes datos.

 Analizar y ejecutar un plano del terreno con sus datos más relevantes y detalles

significativos del mismo.

 Formular y calcular un documento de apoyo para las prácticas de campo, en

concordancia con el programa de ingeniería civil. (Método radiación simple).

 8

6 Antecedentes

1. Materializar los puntos de lindero (estacado).

2. Localizar y materializar el punto estratégico (estación) para la radiación, que cumpla con

las condiciones ya mencionadas.

3. Centrar y nivelar del teodolito en la estación, desde donde se va a radiar.

4. Orientar el teodolito: Consiste en colocar en ceros el teodolito con un meridiano

(generalmente es la Norte), ya sea magnético (brújula), real o arbitrario.

5. Visualiza el primer punto del lindero (empleando como ayuda jalón o plomada). Para

facilitar los cálculos el primer punto es el más cercano al meridiano de referencia, en el

sentido del movimiento de las manecillas del reloj. Los demás puntos se ordenan de la misma

forma, es decir, alejándose en ángulo del meridiano de referencia, como lo muestra la figura.

6. Tomar datos: ángulo (azimut) y distancia horizontal.

7. Repetir los pasos 5 y 6 para los puntos restantes que definen el lindero.

8. Verificar la precisión del levantamiento. Para esto se lee nuevamente el azimut al primer

punto de lindero; si la diferencia con respecto al primer azimut tomado, por defecto o por

exceso, es mayor que la aproximación del teodolito se toma nuevamente todos los azimuts.

[ CITATION Top \l 3082 ]

 9

7 Cuerpo del trabajo

Se realiza un reconocimiento de la zona a levantar, en este caso es el parqueadero entre la

torre y la biblioteca

Fotografía 1. Reconocimiento del terreno.

Fuente1. Fuente propia.

Se procede a ubicar un punto estratégico para la estación que brinde a una mejor

visibilidad de los puntos a levantar y se entierra la estaca.

Se instala el trípode sobre el delta, procurando que la mesilla quede verticalmente

encima de la estaca, está deberá estar a la altura del integrante más bajo del grupo y tratando de

ser lo más exactos en el alineamiento de las patas, Es conveniente que las patas del trípode

queden perfectamente ancladas en el terreno.

Una vez realizado los pasos anteriores, se procede a la instalación del teodolito y se pone

sobre la mesilla. Se centra correctamente el aparato, indicando que la plomada óptica tenga como

referencia la estaca delta.

 10

Una vez que la plomada nos indique que estamos dentro del punto delta, procedemos a

nivelar el teodolito con los tornillos de nivelación.

Fotografía 2. Nivelación del teodolito.

Fuente 2. Fuente propia.

Una vez nivelado el teodolito, con la ayuda de la brújula buscamos la norte magnética, y

allí se marca la escala angular horizontal con 0°0'0''.

 11

Fotografía 3. Coordenadas iniciales.

Fuente 3. Fuente propia.

Se elabora un croquis de los puntos a levantar como guía, y establecer los deltas para la

delimitación del terreno (parqueadero UCC).

Se comienza a ubicar los puntos con el teodolito y se toma el azimut de cada punto. Al

mismo tiempo con esto se ve tomando la distancia entre el teodolito y el punto a levantar.

Fotografía 4. Toma de azimut y distancia horizontal.

Fuente 4. Fuente propia.

 12

Por último, a medida que se obtienen los datos estos se apuntan en la cartera topográfica

para después poder realizarse el plano correspondiente.

Fotografía 5. Cartera topográfica de campo.

Fuente 5. Fuente propia.

 13

Tabla 1. Cartera fotográfica calculada.

Cartera topografía
Pto Azimut Azimut Azimut Coordenadas
Estació Distanci
Observad Grado Minuto Segundo decima radiane Observaciones
n a (m) Este Norte
o s s s l s
A               1052063 946950 Mojón
  340,45 5,9421 1052051,62 946982,04
1 34 340 27 26 Árbol derecho
7 0 7 1
329,27 5,7469 946978,45
2 33,1 329 16 38 1052046,09 Árbol central
7 7 4
317,75 5,5458 1052040,12 946975,19
3 34,03 317 45 14 Árbol izquierdo
4 5 1 1
312,77 5,4589 1052044,56 Anden parte
4 25,12 312 46 32 946967,06
6 6 1 externa
311,76 5,4413 1052045,98 946965,19 Anden parte
5 22,81 311 45 50
4 1 6 3 interna
299,80 5,2325 1052042,60
6 23,5 299 48 14 946961,68 Árbol esquinero
4 6 8
266,53 4,6519 1052049,32 946949,17
7 13,7 266 32 19 Árbol central CI
9 8 5 3
236,55 4,1285
8 12,5 236 32 59 1052052,57 946943,11 Palma derecha
0 7
225,91 3,9429 1052052,51 946939,84
9 14,6 225 54 56 Palma centro
6 7 3 3
220,33 3,8455 1052051,41 946936,35
10 17,9 220 19 57 Palma izquierda
3 3 5 5
198,34 3,4618 1052058,71 946937,09
11 13,6 198 20 53 Esquina
8 3 9 1
157,36 2,7465 1052067,69
12 12,2 157 21 58 946938,74 Poste
6 6 5
149,84 2,6152 1052068,77 946940,05
13 11,5 149 50 38 Esquina
4 7 7 6
115,25 2,0115 1052073,35 946945,11
14 11,45 115 15 13 Esquina superior
4 5 6 5
1,6354 1052070,88
15 7,9 93 42 17 93,705 946949,49 Esquina inferior
6 3
1,4241 1052073,58 946951,56
16 10,7 81 35 52 81,598 Esquina superior
5 5 3
1,7278 1052076,24 946947,90
17 13,41 98 59 52 98,998 Esquina inferior
4 5 3
1,6074 1052080,76 946949,34 Esquina derecha
18 17,78 92 6 5 92,101
7 8 8 vivero
0,9669 1052073,78 946957,43 Esquina izquierda
19 13,1 55 24 14 55,404
8 4 8 vivero
20 17,11 56 47 55 56,799 0,9913 1052077,31 946959,36 Esquina fondo
2 7 9 biblioteca
 14

0,1884 946975,38 Esquina izquierda

21 25,84 10 47 44 10,796 1052067,84
2 3 biblioteca
0,0269 1052063,68 946975,49 Separador con
22 25,5 1 32 46 1,546
8 8 1 cadena
0,1783 1052066,77 946970,96
23 21,3 10 13 9 10,219 Esquina mesa
6 9 2
0,0039 1052063,05
24 14,72 0 13 33 0,226 946964,72 Poste
4 8
353,56 6,1708 1052060,54 946971,76 Árbol diagonal al
25 21,9 353 33 38
1 0 4 2 poste
349,32 6,0968 1052058,72 Anden parte
26 23,1 349 19 32 946972,7
6 8 1 interna
347,93 6,0725 1052057,68 946974,87 Anden parte
27 25,44 347 55 59
3 8 2 8 externa
Fuente 6. Elaboración propia en Excel a partir de datos tomados en campo.

Tabla 2. Coordenadas unificadas.

Coordenadas unificadas

1052063,946950
1052051.62664114,946982.04132813
1052046.08971612,946978.454389802
1052040.12106731,946975.191175819
1052044.56142584,946967.059700556
1052045.98611363,946965.19288553
1052042.60830458,946961.680272175
1052049.32499275,946949.172850284
1052052.5704439,946943.109836029
1052052.51259795,946939.84252008
1052051.41472109,946936.354806244
1052058.71887429,946937.091399662
1052067.69506397,946938.739610384
1052068.77711424,946940.056411559
1052073.35570356,946945.115135242
1052070.88349134,946949.489545019
1052073.58515333,946951.563498953
1052076.244982,946947.90272753
1052080.76804304,946949.348044149
1052073.7835913,946957.438021153
1052077.31681029,946959.369153806
1052067.83996424,946975.382678072
 15

1052063.68802709,946975.490716324
1052066.77891745,946970.962103494
1052063.05801925,946964.719885657
1052060.54384819,946971.761831685
1052058.72122573,946972.700266314
1052057.68165563,946974.877877987
Fuente 7. Elaboración propia en Excel a partir de la cartera topográfica.

Ilustración 1. Delimitación del terreno levantado con sus puntos.

Fuente 8. Elaboración propia hecha en Google earth

Ilustración 2. Plano del terreno levantado en AutoCAD

 16

Fuente 9. Elaboración propia a partir de la cartera topográfica

Ilustración 3. Plano del terreno levantado en ArcGIS

 17

Fuente 10. Elaboración propia en ArcGIS

 18

8 Conclusiones

 Se aprendió a estacionar un teodolito de manera correcta y a usar los demás

implementos.

 Para la topografía es de gen necesidad el uso de varios programas tales como

AUTOCAD o ARGIS los cuales permiten realizar un plano escalado adecuado del

terreno y el Microsoft Excel el cual es una herramienta muy útil para calcular las áreas

junto con las proyección y coordenadas, podemos decir que estos datos pueden ser

tomados manualmente pero con la ayuda de estos programas nos podemos ahorrar

tiempo y minimiza los errores de cálculo.

 Se realizó el levantamiento topográfico de la zona determinada.

 La recolección de datos se realizaron bajo condiciones favorables ya que obtuvimos

como resultado la cartera topográfica del terreno que esperábamos y esto nos permitió

realizar el plano adecuado del terreno.

 Gracias levantamiento realizado y lo resultados se pudo establecer que el área del

terreno es 1010.72 m2
