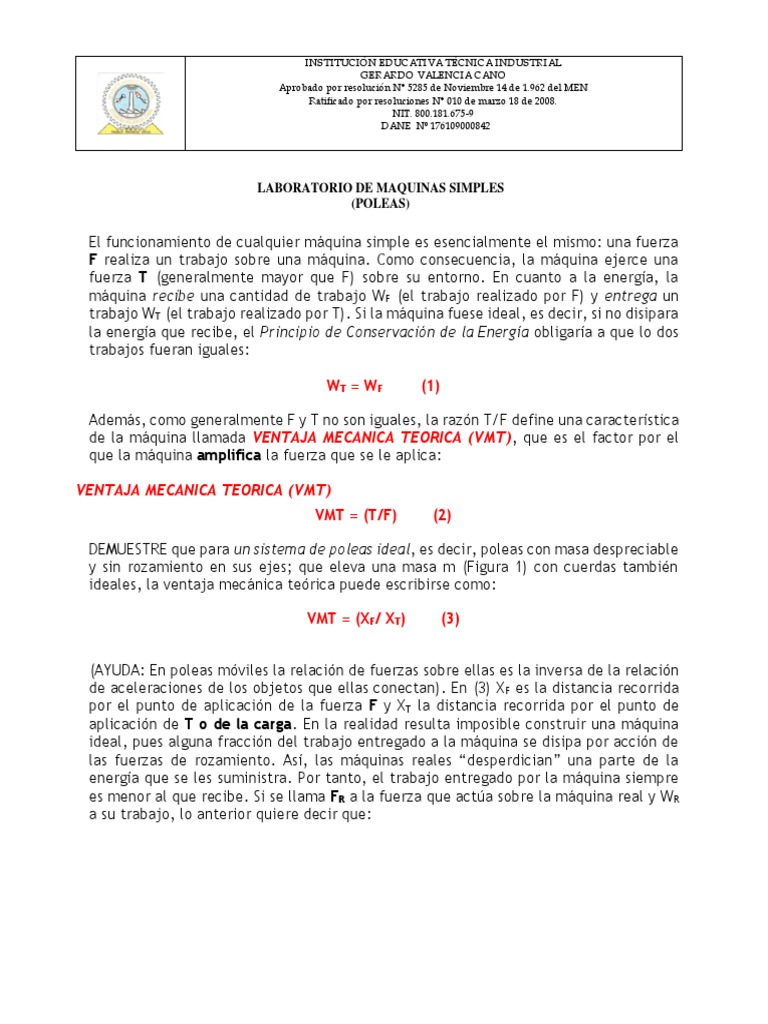

LABORATORIO DE MAQUINAS SIMPLES

(POLEAS)

El funcionamiento de cualquier máquina simple es esencialmente el mismo: una fuerza

F realiza un trabajo sobre una máquina. Como consecuencia, la máquina ejerce una
fuerza T (generalmente mayor que F) sobre su entorno. En cuanto a la energía, la
máquina recibe una cantidad de trabajo WF (el trabajo realizado por F) y entrega un
trabajo WT (el trabajo realizado por T). Si la máquina fuese ideal, es decir, si no disipara
la energía que recibe, el Principio de Conservación de la Energía obligaría a que lo dos
trabajos fueran iguales:

WT = WF (1)

Además, como generalmente F y T no son iguales, la razón T/F define una característica
de la máquina llamada VENTAJA MECANICA TEORICA (VMT), que es el factor por el
que la máquina amplifica la fuerza que se le aplica:

VENTAJA MECANICA TEORICA (VMT)

VMT = (T/F) (2)

DEMUESTRE que para un sistema de poleas ideal, es decir, poleas con masa despreciable
y sin rozamiento en sus ejes; que eleva una masa m (Figura 1) con cuerdas también
ideales, la ventaja mecánica teórica puede escribirse como:

VMT = (XF/ XT) (3)

(AYUDA: En poleas móviles la relación de fuerzas sobre ellas es la inversa de la relación

de aceleraciones de los objetos que ellas conectan). En (3) X F es la distancia recorrida
por el punto de aplicación de la fuerza F y XT la distancia recorrida por el punto de
aplicación de T o de la carga. En la realidad resulta imposible construir una máquina
ideal, pues alguna fracción del trabajo entregado a la máquina se disipa por acción de
las fuerzas de rozamiento. Así, las máquinas reales “desperdician” una parte de la
energía que se les suministra. Por tanto, el trabajo entregado por la máquina siempre
es menor al que recibe. Si se llama FR a la fuerza que actúa sobre la máquina real y WR
a su trabajo, lo anterior quiere decir que:
 INSTITUCIÓN EDUCATIVA TÉCNICA INDUSTRIAL
GERARDO VALENCIA CANO
Aprobado por resolución N° 5285 de Noviembre 14 de 1.962 del MEN
Ratificado por resoluciones N° 010 de marzo 18 de 2008.
NIT. 800.181.675-9
DANE Nº 176109000842

WT < WR (4)

MÁQUINA
(SISTEMA DE
POLEAS)

T
XF
m

XT
F
Figura 1

Para evaluar qué tan cerca está una máquina real de ser ideal, se define la eficiencia
de la máquina como la razón entre el trabajo que entrega y el trabajo que recibe, esto
es:

Eficiencia

e = (WT / WR) (5)

De otro lado, como la fuerza necesaria para accionar una máquina real (FR) es distinta
de la fuerza F que se necesitaría sí la máquina fuese ideal, se define la ventaja mecánica
de una máquina real, VMR (VENTAJA MECÁNICA REAL), como:

VMR = (T/FR) (6)

De las definiciones anteriores PRUEBE que la eficiencia también puede expresarse como:

e = (VMR) / (VMT) (7)

 INSTITUCIÓN EDUCATIVA TÉCNICA INDUSTRIAL
GERARDO VALENCIA CANO
Aprobado por resolución N° 5285 de Noviembre 14 de 1.962 del MEN
Ratificado por resoluciones N° 010 de marzo 18 de 2008.
NIT. 800.181.675-9
DANE Nº 176109000842

En esta práctica se medirá la eficiencia de los tres conjuntos de poleas mostrados en la

Figura 2.

Haciendo análisis de fuerzas sobre cada uno de los sistemas de la Figura 2 y aplicando
las Leyes de Newton puede calcularse la ventaja mecánica teórica (T/F) de cada sistema
de poleas. Suponga que la fricción es nula, que las poleas y las cuerdas carecen de masa
y que el sistema está en equilibrio o se mueve a velocidad constante. Tenga listos sus
cálculos para comparar más abajo con los de la tabla correspondiente a cada figura.

Glosario:
F = fuerza que se le aplica a la maquina
T= fuerza de tensión que la máquina ejerce sobre el peso del cuerpo carga
T= peso del cuerpo)
FR = fuerza que actúa sobre la máquina real
WF = el trabajo realizado por F
WT = el trabajo realizado por T
VMT = ventaja mecánica teórica
VMR = ventaja mecánica real
XF = es la distancia recorrida por el punto de aplicación de la fuerza F
XT = la distancia recorrida por el punto de aplicación de T o de la carga.
FR = a la fuerza que actúa sobre la máquina real y WR a su trabajo

e= eficiencia

1. PROCEDIMIENTO.

Se medirán experimentalmente los valores de VMT, VMR y e montando cada uno de los
sistemas de poleas de la Figura 2. Puesto que los valores de las distancias X F y XT no
dependen de si la máquina es real o ideal, VMT puede calcularse usando la ecuación (3).
Para esto es necesario medir XF y XT sobre el sistema real de poleas. Del mismo modo,
la definición (6) permite obtener VMR midiendo T y FR.

Para ello se cuelgan masas de peso conocido a cada lado del sistema de poleas. Los
pesos de estas masas serán los valores de F R y T respectivamente. (Si desea, lea
directamente estos pesos en gramos - fuerza para simplificar los cálculos).
 INSTITUCIÓN EDUCATIVA TÉCNICA INDUSTRIAL
GERARDO VALENCIA CANO
Aprobado por resolución N° 5285 de Noviembre 14 de 1.962 del MEN
Ratificado por resoluciones N° 010 de marzo 18 de 2008.
NIT. 800.181.675-9
DANE Nº 176109000842

DISPOSITIVOS DE POLEAS.

T
F F F
m T
m

T
m

(a) (b) (c)

Figura 2

Monte cada uno de los sistemas mostrados en la Figura 2 y para cada uno realice el
siguiente procedimiento:

2.1 Cuelgue la masa m como se muestra en la figura respectiva. Colgando pesos del otro
extremo determine el MAXIMO VALOR FR que el sistema puede soportar sin que
llegue a ponerse en movimiento (este será también el mínimo valor de F R necesario
para elevar la masa m). Esto garantiza que a = 0 y que Peso = Tensión. Anote en la
tabla los valores de FR y T.

2.2 Ahora desplace el punto de aplicación de F R una distancia XF y mida la distancia XT

que se desplaza T. Anote en la tabla los valores de XF y XT para este sistema.

2.3 Repita 2.1 y 2.2 para otros valores diferentes de m y anote sus resultados en las
tablas de abajo.

2.4 Con los valores obtenidos en el procedimiento calcule VMR, VMT y e para cada uno
de los ensayos realizados con cada dispositivo y determine la eficiencia promedio
de cada dispositivo.

2.5 Compare la relación teórica (T/F) que obtuvo en su análisis teórico – dinámico de
cada sistema, con los valores experimentales de VMT y VMR que acaba de medir.
 INSTITUCIÓN EDUCATIVA TÉCNICA INDUSTRIAL
GERARDO VALENCIA CANO
Aprobado por resolución N° 5285 de Noviembre 14 de 1.962 del MEN
Ratificado por resoluciones N° 010 de marzo 18 de 2008.
NIT. 800.181.675-9
DANE Nº 176109000842

DISPOSITIVO (a):

Peso FR XF XT VMR VMT e

e=

DISPOSITIVO (b):

Peso FR XF XT VMR VMT e

e=

DISPOSITIVO (c):

Peso FR XF XT VMR VMT e

e=
