Universidad Distrital Francisco José de Caldas.
1
Conversión Electromagnética
Ingeniería Eléctrica

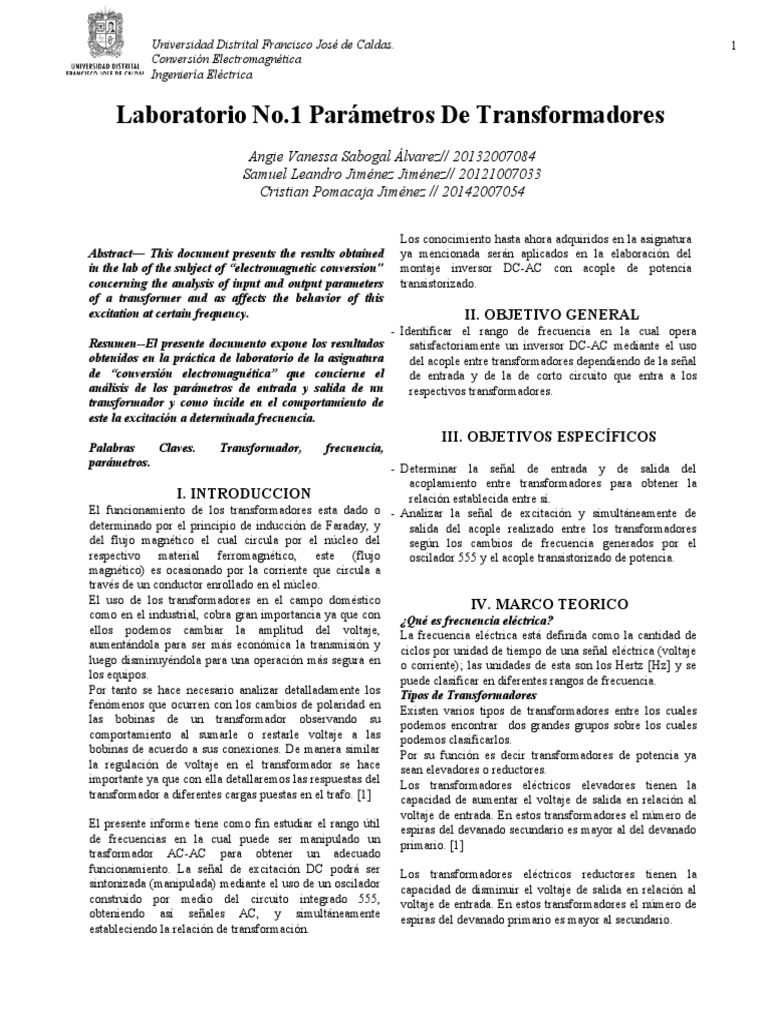

Laboratorio No.1 Parámetros De Transformadores
Angie Vanessa Sabogal Álvarez// 20132007084
Samuel Leandro Jiménez Jiménez// 20121007033
Cristian Pomacaja Jiménez // 20142007054
Abstract— This document presents the results obtained
in the lab of the subject of “electromagnetic conversion"
concerning the analysis of input and output parameters
of a transformer and as affects the behavior of this
excitation at certain frequency.
Resumen--El presente documento expone los resultados
obtenidos en la práctica de laboratorio de la asignatura
de “conversión electromagnética” que concierne el
análisis de los parámetros de entrada y salida de un
transformador y como incide en el comportamiento de
este la excitación a determinada frecuencia.
Palabras Claves. Transformador, frecuencia,
parámetros.
I. INTRODUCCION
El funcionamiento de los transformadores esta dado o
determinado por el principio de inducción de Faraday, y
del flujo magnético el cual circula por el núcleo del
respectivo material ferromagnético, este (flujo
magnético) es ocasionado por la corriente que circula a
través de un conductor enrollado en el núcleo.
El uso de los transformadores en el campo doméstico
como en el industrial, cobra gran importancia ya que con
ellos podemos cambiar la amplitud del voltaje,
aumentándola para ser más económica la transmisión y
luego disminuyéndola para una operación más segura en
los equipos.
Por tanto se hace necesario analizar detalladamente los
fenómenos que ocurren con los cambios de polaridad en
las bobinas de un transformador observando su
comportamiento al sumarle o restarle voltaje a las
bobinas de acuerdo a sus conexiones. De manera similar
la regulación de voltaje en el transformador se hace
importante ya que con ella detallaremos las respuestas del
transformador a diferentes cargas puestas en el trafo. [1]
El presente informe tiene como fin estudiar el rango útil
de frecuencias en la cual puede ser manipulado un
trasformador AC-AC para obtener un adecuado
funcionamiento. La señal de excitación DC podrá ser
sintonizada (manipulada) mediante el uso de un oscilador
construido por medio del circuito integrado 555,
obteniendo así señales AC, y simultáneamente
estableciendo la relación de transformación.
Los conocimiento hasta ahora adquiridos en la asignatura
ya mencionada serán aplicados en la elaboración del
montaje inversor DC-AC con acople de potencia
transistorizado.
II. OBJETIVO GENERAL
- Identificar el rango de frecuencia en la cual opera
satisfactoriamente un inversor DC-AC mediante el uso
del acople entre transformadores dependiendo de la señal
de entrada y de la de corto circuito que entra a los
respectivos transformadores.
III. OBJETIVOS ESPECÍFICOS
- Determinar la señal de entrada y de salida del
acoplamiento entre transformadores para obtener la
relación establecida entre sí.
- Analizar la señal de excitación y simultáneamente de
salida del acople realizado entre los transformadores
según los cambios de frecuencia generados por el
oscilador 555 y el acople transistorizado de potencia.
IV. MARCO TEORICO
¿Qué es frecuencia eléctrica?
La frecuencia eléctrica está definida como la cantidad de
ciclos por unidad de tiempo de una señal eléctrica (voltaje
o corriente); las unidades de esta son los Hertz [Hz] y se
puede clasificar en diferentes rangos de frecuencia.
Tipos de Transformadores
Existen varios tipos de transformadores entre los cuales
podemos encontrar dos grandes grupos sobre los cuales
podemos clasificarlos.
Por su función es decir transformadores de potencia ya
sean elevadores o reductores.
Los transformadores eléctricos elevadores tienen la
capacidad de aumentar el voltaje de salida en relación al
voltaje de entrada. En estos transformadores el número de
espiras del devanado secundario es mayor al del devanado
primario. [1]
Los transformadores eléctricos reductores tienen la
capacidad de disminuir el voltaje de salida en relación al
voltaje de entrada. En estos transformadores el número de
espiras del devanado primario es mayor al secundario.
 Universidad Distrital Francisco José de Caldas.
Conversión Electromagnética
Ingeniería Eléctrica
Podemos observar que cualquier transformador elevador
puede funcionar como reductor solo con conectarlo al
contrario y viceversa. [1]
Figura 1. Relación de transformación respecto al número de
espiras.
También podemos tener transformadores eléctricos para
medición por lo cual tenemos de tensión y de intensidad.
Los transformadores de tensión para medición constan de
dos bobinas, cuya relación está dada en función de la alta
tensión a medir y una tensión que se aplica a los
instrumentos. En este tipo de transformador el bobinado
primario se conecta en paralelo con el circuito en el que se
desea medir la tensión, como observamos en la figura 2.
En el bobinado secundario se conectan los instrumentos en
paralelo. [2]
Figura 2. Esquema de medición con transformador de tensión.
Transformador de Intensidad: Se utiliza ante la necesidad
de medir corrientes elevadas ó en circuitos de alta tensión.
En este caso el bobinado primario se conecta en serie con
el circuito de carga y en el secundario del transformador se
conectan los instrumentos correspondientes (Amperímetro,
vatímetro, medidor de energía, etc.) [2], conectados en
serie según se muestra en la figura 3.
Figura 3. Esquema de medición con transformador de Intensidad.
Transformadores DC-DC, DC-AC y AC-AC
Los convertidores AC-AC tanto como los DC-DC son
dispositivos de potencia que tiene como función elevar o
2
reducir los valores de tensión. En el caso dc- dc se hace
electrónicamente conmutando a una frecuencia mucho
mayor que la de variación de formas de onda de entrada y
salida del conversor, esto permite emplear filtro pasa-bajos
para eliminar los componentes armónicos no deseados. [3]
Los transformadores AC-AC son dispositivos eléctricos
que se basan en el principio de inducción de Faraday, por
lo cual por medio de la corriente alterna pueden realizarse
transformaciones de tensión o de corriente esto sin alterar
la potencia del sistema, por estos son los más utilizados.
Un transformador DC-AC es llamado inversor, y es un
dispositivo eléctrico que convierte la corriente directa
(DC) a corriente alterna (AC), la AC puede ser convertida
en cualquier voltaje y frecuencia con el uso de
transformadores adecuados, conmutación y control de
circuitos.
De estado rígido, los inversores no tienen partes móviles y
se utilizan en una amplia gama de aplicaciones, desde
pequeños sistemas de suministro de conmutación de
potencia en los ordenadores, a las grandes empresas
eléctricas de alta tensión de corriente continua que las
aplicaciones de energía de transporte a granel. [4]
Parámetros de Transformadores.
Los parámetros de los transformadores hacen referencia a
las características de estos, por lo cual tenemos la
siguiente clasificación:
 Potencia nominal: es la potencia aparente máxima
que puede suministrar el bobinado secundario del
transformador. Este valor se mide en unidades de
kilo-voltio-amperios (kVA).
 Tensión de cortocircuito: hace referencia a la tensión
que habría que aplicar en el bobinado primario para
que, estando el bobinado secundario cortocircuitado,
circule por éste la intensidad secundaria nominal. Se
expresa en porcentaje.
 Intensidad de cortocircuito: si aplicamos al primario
la tensión V1n estando el secundario cortocircuitado,
circulará una corriente muy elevada pues estamos en
una situación de avería eléctrica, puesto que la
potencia de la red eléctrica podemos considerarla
infinita y la tensión del primario no varía.
 Relación de trasformación: es la razón del número de
espiras del devanado de alta tensión contra las de baja
tensión. Por lo tanto en un transformador el cual posee
derivaciones de tensión deberá comprobar la relación
teórica contra lo que se obtenga ensayada en el
campo. [5]
Oscilador 555
El 555 es un circuito integrado en el cual cuya función
principal es producir pulsos de temporización con
precisión, entre sus funciones secundarias están la de
 Universidad Distrital Francisco José de Caldas. 3
Conversión Electromagnética
Ingeniería Eléctrica

oscilador, divisor de frecuencia, modulador o generador.

Este circuito integrado incorpora dentro de sí, dos

comparadores de voltaje, un flip flop, una etapa
de salida de corriente, un divisor de voltaje por resistor y
un transistor de descarga. Dependiendo de cómo se
interconecten estas funciones utilizando componentes
externos es posible conseguir que dicho circuito realiza un
gran número de funciones tales como la del multivibrador
astable y la del circuito monoestable.
Figura 5. Esquema conexión Inversor DC - AC.
El 555 tiene diversas aplicaciones, como: Control de
sistemas secuenciales, divisor de frecuencias, modulación
por ancho de pulso, generación de tiempos de retraso, III. MATERIALES
repetición de pulsos, etc. [6]
 Circuito integrados: 1 temporizador 555
Transistor de Potencia - Tip 41C.  Resistores: 1 de 100 ohmios
El funcionamiento y utilización de los transistores de
 Potenciómetros: 1 de 1M y 1 de 4.7K
potencia es idéntico al de los transistores normales,  Capacitores: 1 de 0.01uF, varios entre (0.001uF y
teniendo como características especiales las altas tensiones 0.1uF).
e intensidades que tienen que soportar y, por lo tanto, las  1 transistor de Silicio NPN de media potencia
altas potencias que tienen que disipar. [7] NTE331 (TIP41)
 1 transformador de 120/240VAC (según el
El transistor Tip 41 C es un transistor de potencia que se voltaje del tubo fluorescente) a 12VAC, 1 Amp.
caracteriza por soportar un voltaje de 100v entre el  1 tubo fluorescente de 40 vatios máximo
colector y el emisor con una salida de corriente de 6 A en
el colector a una temperatura de máximo 150 °C además
de tener una configuración NPN. En la siguiente figura se
V. PROCEDIMIENTO
ilustra el datasheet del mismo.
1. Rrealizar las medidas de impedancia de entrada y
salida del transformador.
2. Realizar el siguiente circuito con transformador:

Figura 4. Esquema conexión según datasheet TIP 41C.

Inversores DC – AC
Un inversor es un dispositivo eléctrico que convierte la
corriente directa (DC)a corriente alterna (AC), la corriente
AC puede ser convertida en cualquier voltaje y frecuencia
con el uso de transformadores adecuados, conmutación y
control de circuitos.
De estado Rígido, los inversores no tienen partes móviles
y se utilizan en una amplia gama de aplicaciones, desde
pequeños sistemas de suministro de conmutación de
potencia en los ordenadores, a las grandes empresas
eléctricas de alta tensión de corriente continua que las
aplicaciones de energía de transporte a granel. Los
inversores se utilizan comúnmente para la fuente de Figura 6. Montaje 1 con transformador DC - AC.
alimentación de CA con fuentes de corriente, tales como
paneles solares o baterías. [8] 3. Realizar la medida de voltaje en la entrada del
Los inversores pueden tener múltiples fases, pero el más transformador, y en la salida en el momento antes de
común es el inversor monofásico con acople de potencia conmutar el pulsador y luego de pulsarlo. Registre
transistorizado, el cual se muestra en la siguiente figura. los valores de voltaje en DC y AC en la siguiente
tabla.
 Universidad Distrital Francisco José de Caldas. 4
Conversión Electromagnética
Ingeniería Eléctrica

Zin=Ω
Zout=4 Ω
V fuente: 12 V V entrada DC/AC V salida DC/AC
Pulsador Abierto 0/0 V 0/15mV
Pulsador cerrado 72mV/4V 22mV/25V
Tabla 1. Medidas realizadas del montaje 1. Oscilador de 5 Hz 8.5V 22.67V
Tabla 3. Medidas para el montaje 1.
4. Realizar el siguiente ensamble con ayuda del
Para el segundo montaje (Inversor DC - AC):
oscilador 555, el acople de potencia transistorizado y
el transformador como elevador.
V V salida V V salida Forma
fuente: 555 entrada Trafo señal de
12V Trafo salida del
Trafo
60 Hz 0.91 v 3.23 v 21 v Cuadrad
a
Tabla 4. Medidas en AC para el montaje 2.

V V salida V V salida Forma

fuente: 555 entrada Trafo señal de
12V Trafo salida del
Trafo
60 Hz 1.03 v 1.5 v 0v Cuadrad
a
Tabla 5. Medidas en DC para el montaje 2.

ANÁLISIS DE RESULTADOS

 La frecuencia otorgada por el 555 era muy cercana a

Figura 7. Montaje 2, señal de impulso cuadrada con acople de 60 Hz cumpliendo la función para el cual fue
potencia. destinado es decir del inversor.

5. Realizar la medida de voltaje en la salida del oscilador
555, el voltaje en la entrada del transformador, y en la
salida del transformador. El registro debe hacerlo para
cuatro frecuencias diferentes, que se obtengan a partir
del cambio de valores del potenciómetro y
capacitancias del oscilador. Registre los valores de
voltaje en DC y AC en la siguiente tabla.
 El voltaje de alimentación del 555 limita el rango de
funcionamiento del inversor.
 Aparentemente el transformador se magnetiza
correctamente o lo suficiente, y el voltaje de salida es
el deseado puesto que este actúa como elevador y
alcanza a encender la lámpara fluorescente.

 El transistor de potencia permite un mayor flujo de

corriente haciendo que el acople de potencia sea muy
cercano al esperado y aparentemente el apropiado

VII. CONCLUSIONES

 Es importante conocer el funcionamiento y diseño de

Tabla 2. Medidas realizadas del montaje 2. los inversores DC – AC ya que tiene aplicaciones
muy diversas, como son actuadores para motores,
VI. DATOS OBTENIDOS fuentes de alimentación interrumpida (UPS),
generación de energía fotovoltaica.
Las medidas realizadas de impedancia del transformador
son:
 Universidad Distrital Francisco José de Caldas. 5
Conversión Electromagnética
Ingeniería Eléctrica

 Para el correcto funcionamiento del inversor DC – AC

se debe procesar la señal amplificada por el
transformador, es decir, que la señal debe ser
convertida en una señal seno de igual amplitud y
frecuencia a la de la red para poder entrar en
funcionamiento con la misma.

 Para evitar la distorsión de la señal presentada en el

circuitos, se aumenta la tensión en el 555 lo cual
también mejorará el rango de la señal

 La señal con la cual se va a entrar a la red debe ser

perfectamente simétrica, no solo basta con tener el
mismo voltaje pico y la frecuencia (60Hz), si la señal
entra distorsionada puede causar armónicos en el
sistema.

VIII. REFERENCIAS

[1]Funcionamiento de los transformadores. En la página

web: www.endesaeduca.com.

[2]Electrotecnia y maquinas eléctricas. En la página web:

www4.frba.utn.edu.ar/html/eléctrica.

[3]Conversor DC-DC. En la página web:

iie.fing.edu.uy/ense/asign/elpot1/dcdc.pdf.

[4]Convertidores DC-AC. En la página web:

electrónicadepotenciacuc.wikispaces.com

[5]Parámetros de un transformador. En la página web:

e-duactiva.catedu.es

[6]Temporizador 555. En la página web:

www.forosdeelectronica.com.

[7]Transistores de potencia. En la página web:

http://www.iuma.ulpgc.es/~roberto/asignaturas/EI/transpar
encias/EI_Tema_3.2.Transistor_potencia.pdf

[8]Inversores DC-AC. En la página web:

http://electronicadepotenciacuc.wikispaces.com/Convertid
ores+DC-AC+(Inversores).
