Cap.

5: CONEXIONES TRIFÁSICAS
OBJETIVO
El objetivo del capítulo es estudiar los sistemas trifásicos de transformadores.

INTRODUCCION

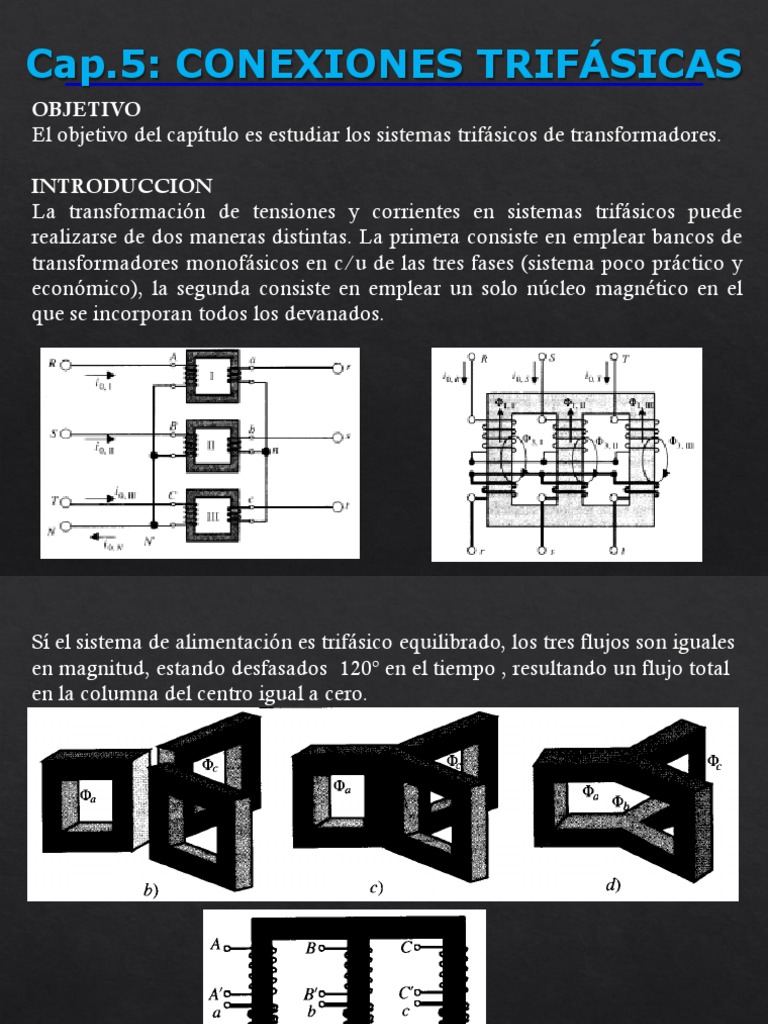

La transformación de tensiones y corrientes en sistemas trifásicos puede
realizarse de dos maneras distintas. La primera consiste en emplear bancos de
transformadores monofásicos en c/u de las tres fases (sistema poco práctico y
económico), la segunda consiste en emplear un solo núcleo magnético en el
que se incorporan todos los devanados.
Sí el sistema de alimentación es trifásico equilibrado, los tres flujos son iguales
en magnitud, estando desfasados 120º en el tiempo , resultando un flujo total
en la columna del centro igual a cero.

Los bobinados de los transformadores, pueden estar conectados en:

Estrella, Triángulo, Zig-Zag, triángulo abierto y también Scott.
NOMENCLATURA DE BORNES
Los bobinados de los transformadores, pueden estar conectados en: Estrella,
Triángulo, Triángulo abierto, Zig-Zag, y también Scott.

Los más comunes son: Estrella, Triángulo, Triángulo abierto (En La Paz y
Oruro) y zig-zag solo en el lado de BT.
La nomenclatura o identificación se la hace según el país o norma.
Por ejemplo
Norma VDE( Alemana) Rusos Americanos
U V W A B C H1 H2 H3

PRIMARIO

AT

X Y Z X Y Z
u v w a b c X1 X2 X3

SECUNDARIO

BT

x y z x y z
CONEXIÓN ESTRELLA (Star) Y = i griega [WYE]
La conexión estrella se consigue uniendo los finales o principios en un punto
común

Que es principio o final es absolutamente arbitrario, pero toma en cuenta el

sentido de bobinado.
Sistema trifásico de tensión:

Que es principio o final es absolutamente arbitrario, pero toma en cuenta el

sentido de bobinado.
Propiedades
Como existe tres flujos estos inducen en una fase:

eux (t) = Em Sen wt + Em Sen 3wt + Em Sen 5wt + ...

1 3 5

En las otras fases también se inducen fem’s de la misma magnitud pero

desfasadas en 120º

evy (t) = Em Sen (wt-120)+Em Sen(3wt-120)+Em Sen(5wt-120)+...

1 3 5

ewz (t) = Em Sen (wt-240)+Em Sen(3wt-240)+Em Sen(5wt-240+...

1 3 5

Las tensiones o fem’s que se miden entre las líneas de salida del transformador
se llaman valores de línea.
La diferencia de potencial entre U y V,
será:

euv = eux - evy

euv = eu – ex – (ev - ey)
euv = eu – ev = fem o tensión de línea.
Entonces para obtener euv se restará:
euv e e
= ux- vy = Em1Senwt – Em1Sen(wt-120)+Em3Sen3wt-Em3Sen3(wt-
120)+…
euv= Em [Senwt-sen(wt-120)]+Em [Sen3wt-Sen3wt]
1 3

Simplificando
=Em1[Senwt-[Senwt Cos120-Coswt Sen120]]
=Em1[Senwt+1/2*Senwt+√3/2*Coswt]
=Em1[3/2*Senwt +√3/2*Coswt]
=√3 Em1[√3/2 Senwt +1/2 Coswt]
=√3 Em1 [Cos 30 Senwt + Sen30 Cos wt]
= √3 Em1 Sen (wt +30)
Conclusión:

En un sistema trifásico Estrella, la tensión o fem de línea no contiene tercer

armónico, la fem de fase si puede tener tercer armónico.

Siendo en conexión estrella, la corriente de línea (iL) igual a la corriente de fase

(if) al ser la misma la iL contiene 3er armónico.
Para un sistema Y con hilo neutro:

Admitiendo que:
iu (t) = Im Sen wt + Im Sen 3wt + ...
1 3

iv (t) = Im Sen (wt-120)+ Im sen 3(wt – 120) + …

1 3

iw (t) = Im Sen (wt+120) + Im Sen 3 (wt+120)+…

1 3

in (t) = 0 + 3 Im Sen 3wt

3

Si las corrientes de un consumo 3Φ tiene un alto contenido de 3er armónico,

la corriente del neutro contiene 3 veces ese armónico.
CONEXIÓN TRIANGULO (Delta)
Para realizar esta conexión se une el principio de una fase con la final de la
otra fase.

Si las tensiones de fase contienen 3er armónico la tensión de línea por ser
igual a la de fase también contendrá 3er armónico.

Sin embargo en corrientes se tiene:

 ia (t) i i i
= L (t) = ux (t) – wz (t)
= Im1 Sen wt – Im1 Sen (wt-240)+ Im3 Sen3wt – Im3 Sen(wt-240)

= √3 Im1 Sen (wt+30) +0

La conexión delta constituye un camino cerrado del 3er armónico.

CONEXIÓN TRIANGULO ABIERTO
En el triángulo mismo de una conexión delta se retira una de las fases. Es una
conexión que se consigue con dos transformadores monofásicos.

En una conexión delta completo V triángulo abierto

Conformación del banco triángulo abierto
La conformación se lo realiza mediante dos transformadores monofásicos:

El diagrama vectorial será:

Sin conectar aun los secundarios el diagrama vectorial será:

Estos dos vectores de tensión secundaria “sueltos”. Se arma el secundario,

respetando la dirección.

A) primera opción B) segunda opción

Se conectan los secundarios:

Opción errada, donde no se pueden conectar los transformadores o vectores de

la siguiente manera.
Conexión de consumidores

Típico de Oruro

Se trata de conectar a los consumidores de esta forma, para equilibrar la

carga en los transformadores; donde (1), (2) y (3) son consumidores.

S1 = S2
En las ciudades de La Paz
La red básica de La Paz es monofásica 3 hilos, 230/115 [V] cuando existen
consumidores que requieren servicio 3Φ, 230 [V], se agrega otro
transformador más pequeño que el primero.

S1 > S2 kVA(xfog) = kVA 1Φ + ½ kVA (3Φ)

/0.86
kVA(xfop) = ½ kVA (3Φ)/0.86
El diagrama vectorial trifásico es el siguiente:

El peligro en LP es
conectar (R, N, y T), que
es un error común, puesto
que entre N y T existe 200
[V] y no 115[V].

Otro cuidado que se debe tener es, no interrumpir nunca el neutro, porque si se
interrumpe los equipos conectados a 110 [V], dependiendo de la impedancia de estos
equipos, estaría a un potencial mayor o menor, con el consecuente peligro de quemarse
(voltaje elevado) o no funcionar (voltaje reducido). Es por esta razón que el neutro debe
estar fijamente aterrizado y tener cero voltios.
POTENCIA APARENTE EN BANCO V

Si las cargas son equilibradas entonces los voltajes son también equilibrados

Potencia aparente en la carga:

Sc = ∑ Sf = ∑ Vfn* İf
= Vrn * İr + Vsn * İs + Vtn*İt
Además:
V = │Vfn│ e I = │If│ cualquiera de las
fases
La Potencia aparente del banco de transformadores en delta abierto es:

Sv = VrsIr* + Vts It*

se puede escribir

Por lo tanto, el problema en un banco delta abierto es que las potencias

aparentes no están en fase. En términos prácticos:

│S1│+│S2│ = √3 Vf If+ √3 Vf If = 2 √3 Vf If potencia que entregan

kVA1 kVA2 los transformadores
La Potencia aparente del banco de transformadores en delta abierto es:
│S1│+│S2│ = 2 √3 Vf If
│S consumo│ = 3 Vf If

Que representa un resultado antieconómico de los bancos V (delta abierto)

puesto que si se quiere comprar un transformador para cubrir un consumo de
100 [kVA] se debe comprar dos transformadores de 58 [kVA] cada uno, es decir
un total en potencia de 116 [kVA].
Conexiones en el lado de baja tensión

Estrella: Y (lado de AT), y (lado de BT)

Triangulo: D (lado de AT), d (lado de BT)
Zig-zag: Z (lado de AT), z (lado de BT)
 Tensiones nominales de servicio 400/230 V en BT, tres fases - cuatro
hilos.

3Ø, DELTA-ESTRELLA 3Ø, ESTRELLA- ESTRELLA

6900 - 230/400 V 6900/12000 - 230/400 V
A A
6900 V 12000 V
B 6900 V B 12000 V
6900 V 12000 V 6900 V
C C 6900 V
6900 V
N
H1 H2 H3 H1 H2 H3
1) 2)

Tanque Tanque
a tierra a tierra

x1 x2 x3 N x1 x2 x3 N
n n
230 V 230 V
a 230 V a 230 V
400 V 230 V 400 V 230 V
b 400 V b 400 V
400 V 400 V
c c

3Ø, DELTA - ZIG ZAG 3Ø, ESTRELLA - ZIG ZAG

n n
230 V 230 V
a 230 V a 230 V
400 V 230 V 400 V 230 V
b Tensiones nominales de servicio 400/230b V en BT, tres fases - cuatro
400 V
400 V 400 V
400 V

c hilos. c

3Ø, DELTA - ZIG ZAG 3Ø, ESTRELLA - ZIG ZAG

6900 - 230/400 V 6900/12000 - 230/400 V
A A
6900 V 12000 V
B 6900 V B 12000 V
6900 V 12000 V 6900 V
C C 6900 V
6900 V
N
H1 H2 H3 H1 H2 H3
3) 4)

Tanque Tanque
a tierra a tierra

x1 x2 x3 N x1 x2 x3 N
n n
230 V 230 V
a 230 V a 230 V
400 V 230 V 400 V 230 V
b 400 V b 400 V
400 V 400 V
c c
