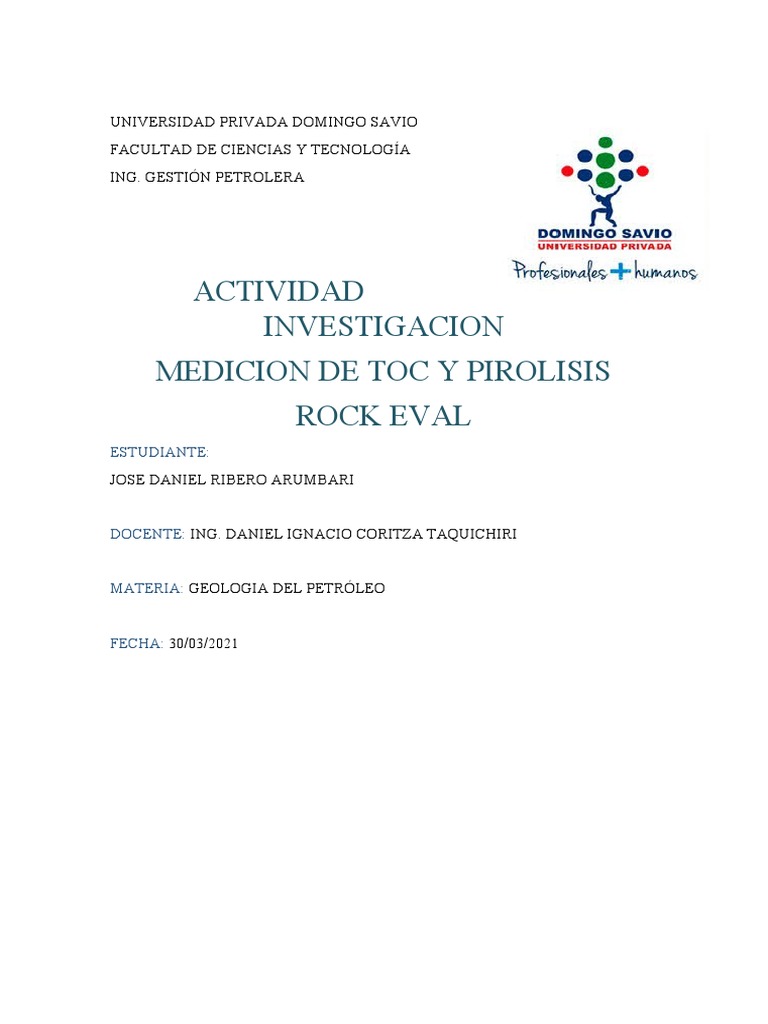

UNIVERSIDAD PRIVADA DOMINGO SAVIO

FACULTAD DE CIENCIAS Y TECNOLOGÍA

ING. GESTIÓN PETROLERA

ACTIVIDAD
INVESTIGACION
MEDICION DE TOC Y PIROLISIS
ROCK EVAL
ESTUDIANTE:
JOSE DANIEL RIBERO ARUMBARI

DOCENTE: ING. DANIEL IGNACIO CORITZA TAQUICHIRI

MATERIA: GEOLOGIA DEL PETRÓLEO

FECHA: 30/03/2021
 TOC Y PIROLISIS ROCK EVAL
1. Prueba de contenido orgánico total (TOC).

De acuerdo a Hunt, las cuencas sedimentarias del planeta contienen sobre 80x10E6 kilómetros
cúbicos de sedimentos y el contenido de carbono total de la corteza es de 9x10E19 kilogramos.
De esta cantidad 1,3x10E19 kilogramos se encuentran en las rocas ígneas y metamórficas en
forma de grafito y otros materiales. La hidrosfera y biosfera contienen solamente 5x10E14
kilogramos de carbono.

El resto del carbono en la corteza se encuentra en sedimentos y rocas sedimentarias, de esta

porción más del 80% se encuentra en carbonatos. El peso total de carbono que se encuentra en
sedimentos y rocas sedimentarias es de 1.2x10E19 kilogramos. Solamente 0,01% de todo el
carbono orgánico encontradas en rocas sedimentarias conforman el petróleo y el gas natural.
Según Trask, el contenido promedio de carbono en los sedimentos es de 3,5% por peso.

El carbono es un elemento esencial de cualquier compuesto orgánico, y una forma de evaluar la

riqueza orgánica de una roca consiste en medir su contenido de carbono total (TOC). Los
geoquímicos definen el carbono orgánico como el carbono que procede del material biogénico,
en tanto el carbono inorgánico procede de los minerales. Dado que el potencial petrolífero y
gasífero de una formación se relaciona con su contenido de carbono, la medición del TOC es
una prioridad en la evaluación de las rocas generadoras.

Los valores de TOC pueden obtenerse utilizando una técnica de combustión directa que requiere
solo 1 gramo (0,0022lbm) de muestra de roca. Las muestras son pulverizadas y tratadas para
eliminar cualquier carbono que se encuentre en las muestras de carbonatos, u otros
contaminantes.

Luego, se combustionan a una temperatura de 1200ºC (2192ºF), utilizando un horno de

inducción de alta frecuencia. El carbono contenido en el kerógeno se convierte en CO y CO2.
Las fracciones de carbono liberado se miden en una célula infrarroja, se convierte en TOC, y se
registran como porcentaje en peso másico de roca

El carbono de la materia orgánica extraíble (EOM) proviene mayormente del craqueo térmico
del kerógeno. Este carbono se encuentra en el petróleo y el gas que la roca ha generado, pero no
ha expulsado. En el otro extremo se localiza el carbono residual, que compone la porción de
kerógeno que no posee potencial para la generación de petróleo o gas porque su estructura
química altamente condensada contiene muy poco hidrogeno.

El carbono convertible, contenido en el kerógeno, representa el potencial de generación de

petróleo remanente de una roca. La capacidad para generar petróleo depende en gran medida de
la composición química de esta fracción de carbono convertible.
La medición de TOC es la primera clasificación para la cuantificación de la riqueza orgánica.
Los valores de TOC solo proporcionan una escala semi-cuantitativa del potencial de generación
de petróleo. El valor de TOC indica la cantidad, pero no la calidad de la materia orgánica. Si
esta prueba de clasificación inicial demuestra que existe suficiente contenido orgánico, la roca
debe someterse a pruebas adicionales para establecer la calidad y la madurez de la materia
orgánica.

La medición de Carbono Orgánico Total (TOC) tiene tres objetivos principales sobre la
evaluación de una formación:

 Obtener la riqueza orgánica de estratos para rocas generadoras.

 Utilizar como criterio preliminar para definir si un intervalo puede ser considerado
como posible generador de hidrocarburos.
 Utilizar para aislar intervalos de la formación que posteriormente deben recibir un
tratamiento analítico más detallado.

Rocas Detríticas Rocas Calcáreas Descripción de la muestra

0 - 0,5 0 - 0,125 Pobre
0,5 - 1,0 0,125 - 0,250 Regular
1,0 - 2,0 0,250 - 0,500 Buena
2,0 - 4,0 0,5 - 1,0 Muy Buena
4,0 - 8,0 1,0 - 2,0 Excelente
8,0 (+) 2 (+) Lutita Bituminosa

2. Prueba de pirolisis Rock Eval.

El analizador de pirolisis2 Rock Eval fue desarrollado por el Instituto Francés del Petróleo
(figura 12) y se convirtió en un estándar industrial en materia de evaluación de rocas
generadoras. Esta técnica de pirolisis programada consiste en someter las muestras de rocas a
altas temperaturas, lo que permite a los investigadores lograr resultados cuya obtención habría
requerido millones de años en una cuenca sedimentaria. Esta técnica requiere solamente 100 mg
(0,00022lbm) de roca pulverizada y permite analizar una muestra en cuestión de minutos.
La versión más moderna del aparato Rock-Eval utiliza tanto hornos de pirólisis como hornos de
oxidación para calentar las muestras en una serie programada de etapas que oscilan entre 100ºC
y 850ºC (212ºF y 1562ºF). Los análisis de las muestras son automatizados, y los resultados se
computan antes de ser tabulados y volcados en un registro.

Durante el proceso de pirolisis RocK-Eval, las muestras son calentadas bajo una atmosfera
inerte de helio o nitrógeno. Los compuestos orgánicos liberados a través del proceso de
calentamiento son medidos con un detector de ionización de llama (FID).

Los detectores infrarrojos (IR) sensibles miden el CO y el CO2 durante los procesos de pirolisis
y oxidación. Una termocupla monitorea las temperaturas. Estas mediciones se registran en una
gráfica denominada pirograma. Los resultados ayudan a los geoquímicos a caracterizar el tipo
de materia orgánica presente en una roca generadora y a determinar la evolución térmica de una
muestra y su potencial para la generación de hidrocarburos residuales.

Las muestras de rocas son calentadas en etapas e inicialmente se mantienen a una temperatura
constante de 300ºC (572ªF) durante varios minutos, seguida por un periodo de calentamiento
programado de 25ºC (45ºF) por minuto hasta alcanzar una temperatura máxima de 850ºC
(1562ºF) aproximadamente.

Durante la primera etapa, cualquier volumen de petróleo y gas libre generado previamente por
el bitumen es destilado y liberado de la roca (figura 13). Durante la etapa siguiente, se generan
los compuestos de hidrocarburos a través del craqueo térmico del kerógeno insoluble. A medida
que las temperaturas aumentan, el kerógeno libera CO2 además de hidrocarburos. Este
programa de aplicación de calor controlado es ilustrado mediante una serie de picos indicados
en el pirograma

también observamos, los diferentes picos “S” cada uno representa las formas en la cual el
carbón se encuentra, como ser:

 Carbón pirolizable (S1, S2 y S3), en donde se muestran los hidrocarburos presentes

debido a la descomposición por vaporización y por pirolisis. El S3 es consecuencia de
la pirolisis y representa la cantidad de CO y CO2 generada. La temperatura necesaria
máxima para esta etapa es de 640ºC.
 Carbón residual representado por una etapa de oxidación de la muestra que fue
pirolizada, y da como resultado CO y CO2 adicional. La temperatura máxima para esta
etapa es de 670ºC.
 Carbón mineral representa la descomposición de los carbonatos, es decir, de las rocas
carbonáticas. Prácticamente es una descomposición del carbono de la roca y la
temperatura máxima sería de 850ºC.

A continuación, tenemos una explicación más detallada de cada pico S presentes en el

pirograma de la figura 13.

El primer pico (S1), registra los hidrocarburos libres, que son liberados de la muestra de roca sin
separar el kerógeno durante la primera etapa de calentamiento a una temperatura de 300ºC.
Estos hidrocarburos se generaron en el subsuelo, pero fueron expulsados de la roca recién
durante el proceso de pirolisis. El pico S1 representa cuantos miligramos de hidrocarburos libres
pueden destilarse por efectos de la temperatura a partir de un gramo de muestra.

El segundo pico (S2), registra los hidrocarburos que son liberados de la muestra durante la
segunda etapa de aplicación de calor programado del proceso de pirolisis. Estos hidrocarburos
son generados a partir del craqueo de los hidrocarburos pesados y la descomposición térmica
del kerógeno. El pico S2 representa los miligramos de hidrocarburos residuales contenidos en
un gramo de roca, por lo que indica la cantidad potencial de hidrocarburos que podría seguir
produciendo la roca generadora si continuara el proceso de maduración térmica.

La técnica Rock-Eval proporciona una diversidad de mediciones de CO2. El tercer pico (S3),
representa el CO2 (dióxido de carbono) que se libera a partir del craqueo térmico del kerógeno
durante la pirolisis, expresado en miligramos por gramo de roca. Después de la pirolisis, el
carbono orgánico residual se oxida en un horno independiente para producir el cuarto pico (S4).

La medición de S4 puede separarse en los componentes dióxido de carbono y monóxido de

carbono para proveer los S4-CO2 y S4-CO. Y finalmente, un pico independiente, el quinto pico
(S5), refleja el dióxido de carbono derivado de la descomposición de los minerales de
carbonatos presentes en la muestra.

Las temperaturas del proceso de pirolisis también se registran y producen un pico, T máx, que
representa la temperatura del horno de pirolisis durante el periodo de máxima generación de
hidrocarburos. El valor T máx se alcanza durante la segunda etapa de pirolisis, en que el
craqueo del kerógeno y los hidrocarburos pesados produce el pico S2.

El conocimiento de la cantidad de calor necesaria para formar los diversos compuestos químicos
en la roca puede ayudar a los geoquímicos a comprender la historia de la roca y el grado de
madurez térmica que ya ha experimentado.

El valor T máx no debe confundirse con las temperaturas geológicas, pero puede resultar útil
caracterizar la evolución térmica de la materia orgánica.

2.1. Índices importantes en la evaluación de resultados del análisis Rock Eval

Consideradas en conjunto, estas mediciones obtenidas con el método de pirolisis Rock Eval
proporcionan conocimientos acerca de la composición química y la madurez de la materia
orgánica contenida en la roca generadora. La relación existente entre estos parámetros
constituye la base para los diversos índices utilizados en la interpretación de las características
de las rocas.

A continuación, se describirán los índices más importantes como ser el Índice de Hidrogeno
(HI), Índice de Oxigeno (OI), Contenido Orgánico Total (TOC) e Índice de Producción (PI).
Estos índices son utilizados para generar el Diagrama de Van Kravelen Modificado y para
generar diferentes relaciones respecto a variables como ser los parámetros S de los estudios
Rock Eval/TOC.

Toda esta información será útil para clasificar la calidad de la roca generadora desde pobre hasta
excelente, mediante diferentes tipos de gráficos de dispersión y su análisis respectivo.
