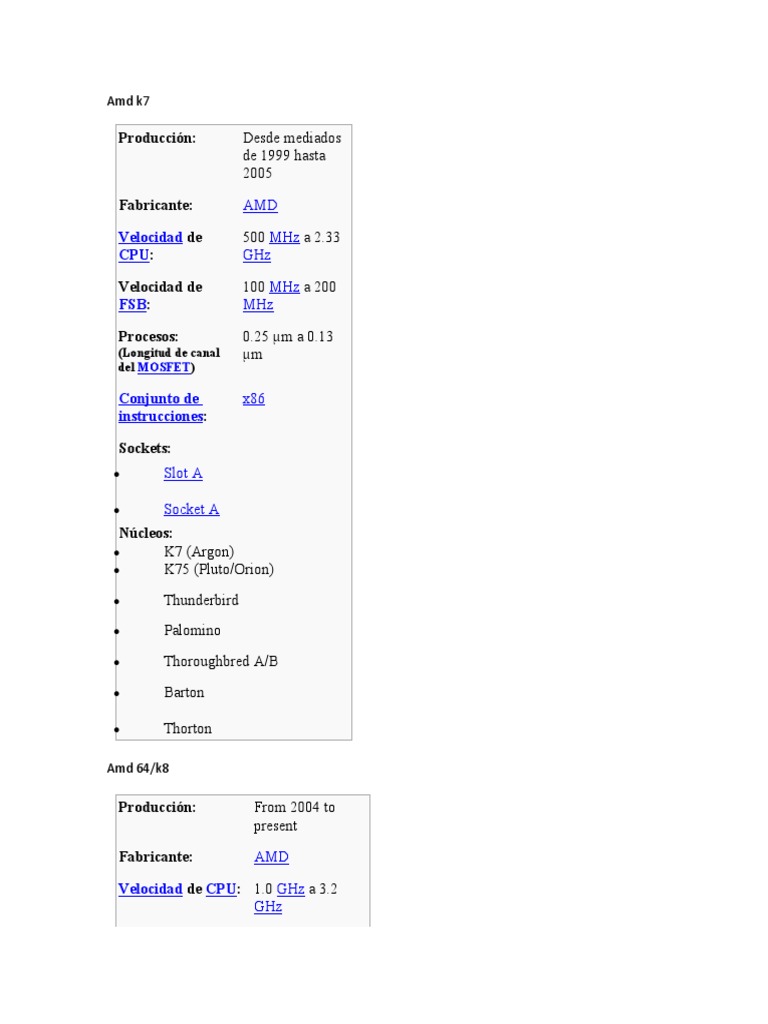

Amd k7

Producción: Desde mediados


de 1999 hasta
2005

Fabricante: AMD

Velocidad de 500 MHz a 2.33


CPU: GHz

Velocidad de 100 MHz a 200


FSB: MHz

Procesos: 0.25 µm a 0.13


(Longitud de canal µm
del MOSFET)

Conjunto de x86
instrucciones:

Sockets:
 Slot A

 Socket A
Núcleos:
 K7 (Argon)
 K75 (Pluto/Orion)
 Thunderbird
 Palomino
 Thoroughbred A/B
 Barton

 Thorton

Amd 64/k8

Producción: From 2004 to


present

Fabricante: AMD

Velocidad de CPU: 1.0 GHz a 3.2


GHz
Velocidad de FSB: 800 MT/s a 1000
MT/s

Procesos: 0.13µm µm a
(Longitud de canal del 65nm µm
MOSFET)

Conjunto de MMX, SSE,


instrucciones: SSE2, SSE3, x86-
64, 3DNow!

Microarquitectura: K8
Microarchitecture

Socket: Socket 754,


Socket 939,
Socket 940,
Socket AM2,
Socket AM2+

Dual core atlolon 64*2

El AMD Athlon 64 X2 es un microprocesador de 64 bits de Multi núcleo producido por


AMD.

Este microprocesador fue introducido para el zócalo 939 (en 90 nm SOI) y para el AM2 (en
90 nm y 65 nm SOI) con un bus HyperTransport de 2.000 MHz y un (TDP) de 110W-89W
y soporte de memoria DDR2 a partir de los modelos AM2 y conjunto de instrucciones
SSE3. Cada núcleo cuenta con una unidad de caché independiente, y tienen entre 154 a
233,2 millones de transistores dependiendo del tamaño de la cachè. Los nuevos
procesadores que aparecieron en el mes de julio de 2006 para el socket AM2 contaron con
soporte para memoria DDR2, fueron fabricados en 90 nm y 65 nm SOI e incluyeron
tecnologías de virtualización y mejoras en el consumo de energía.

La principal característica de estos procesadores es que contienen dos núcleos y pueden


procesar varias tareas a la vez rindiendo mucho mejor que los procesadores de un único
núcleo. Además su arquitectura es de 64-bits.

Amd tiurion

Turion 64 x2
CPU

Producción: 2006-
Fabricante: AMD

Velocidad de CPU: 1.6 GHz a


2.2 GHz

Velocidad de FSB: 1600 MT/s

Procesos: 0.095 µm
(Longitud de canal del
MOSFET)

Conjunto de AMD64
instrucciones:

Microarquitectura: K8

Socket: Socket S1

Núcleos:
 Taylor

 Trinidad

El procesador AMD Turion 64 X2 es la versión de doble núcleo del Turion y por tanto la
versión de bajo consumo para portátil del AMD Athlon 64 X2.

Lanzado al mercado en Mayo de 2006 para competir con los Intel Core Duo y
posteriormente los Core 2 Duo ambos de la plataforma Centrino Duo. Fue la primera CPU
para portátiles en combinar doble núcleo y 64 bits.

Al igual que en los Turion y a diferencia de la plataforma Centrino, AMD favorece la


utilización de chips de terceros para chipset (NVIDIA nForce Go 4x0, ATI Radeon Xpress
1100) o WiFi

Phenom k 10

Phenom es el nombre dado por Advanced Micro Devices (AMD) a la primera generación
de procesadores de tres y cuatro núcleos basados en la microarquitectura K10. Este nombre
fue dado a conocer a finales de abril del 2007, reemplazando así a la serie de alto
rendimiento de AMD (Athlon 64 X2). Los primeros dos modelos de la serie 8000 (Phenom
X3 8400 a 2,1 GHz y el X3 8600 a 2,3 GHz) fueron lanzados al mercado en marzo del
2008. Estos microprocesadores cuentan con tres núcleos (en realidad cuatro, con uno de
ellos desactivado) y AMD afirma que mejoran el rendimiento hasta en un 30% respecto a
un microprocesador AMD de doble núcleo a igual frecuencia, otorgándole al usuario una
mejor experiencia de Alta definición (HD) con soporte para los más recientes y
demandantes formatos, incluyendo VC-1, MPEG-2 y H.264 en una PC del mercado
masivo.
Un mes antes del lanzamiento oficial, AMD ya comercializaba procesadores de tres núcleos
basados en el escalonamiento (stepping) "B2", los cuales tenían una falla (bug) cuando se
realizaba una aceleración de reloj (es decir, cuando se les aplicaba overclocking). Para el
diseño del Phenom se incluyó la tecnología de manejo de cache de stepping "B3", la cual
corrige todos los bugs de su versión prototipo.

Tamañ Tamaño
Frecuenci
o del del Caché TD Zócalo
a Núcle Disponibilid
Código L2 L3 P (Socket
del Reloj os ad
Caché compartido (W) )
(GHz)
(KiB) (MiB)

AMD Phenom FX

2,4–2,6

AWP
Agena FX TB
2,2–2,0000 4x5120 2 4 Q3 2007
Manager D

2,2–2,4 AM2+

AMD Phenom X4

2,4

Agena 4x5120 2 89 AM2+ 4 Q3 2007

2,2

AMD Phenom X2

Kuma 2,8 2x5120 2 89 AM2+ 2 Q4 2007


Phenom 2

AMD Phenom II
CPU

Producción: Desde Diciembre


de 2008 hasta
Presente

Fabricante: GlobalFoundries

Velocidad de CPU: 2,5 GHz a 3,4


GHz

Velocidad de FSB: 1.800 MHz a


2.000 MHz

Procesos: 45nm µm
(Longitud de canal del
MOSFET)

Conjunto de x86-64
instrucciones:

Microarquitectura: AMD K10

Sockets:
 Socket AM2+

 Socket AM3
Núcleos:
 Deneb
 Heka
 Callisto

 Thuban

Phenom II es el nombre dado por AMD a una familia de microprocesadores o CPUs


multinúcleo (multicore) fabricados en 45 nm, la cual sucede al Phenom original (el cual
está basado en la anterior tecnología de proceso de 65 nm).
La versión de “transición” del Phenom II, compatible con el Socket AM2+, fue lanzada en
diciembre de 2008, en tanto que la versión para Socket AM3 con soporte para RAM DDR3
fue lanzada el 9 de febrero de 2009. En esta última fecha también comenzaron a distribuirse
a las cadenas mayorista y minorista los primeros lotes de CPUs de tres y cuatro núcleos.1
Los sistemas de doble procesador (y hasta ocho núcleos) requerirán de un a placa madre
con soporte para el Socket F+, sucesor del Zócalo F original de la plataforma AMD Quad
FX.2

El Phenom II es el microprocesador de la plataforma Dragon de AMD, combo que también


incluye a los chipsets (conjuntos de chips) de la serie 700 del propio fabricante, junto a las
placas de video Radeon HD 4800 (de núcleo R700).

Athlon II y Phenom II

Artículos principales: AMD Athlon II y Phenom II

Finalmente, AMD dio el salto de los 65nm a los 45nm en la fabricación con sus nuevos
AMD Athlon II y Phenom II. Lanzandos a principios del 2009, estos chips están a la par de
las últimas versiones de los chips de Intel Core i5 y Core i7, a la vez que los Athlon II son
superiores a los Core 2 Duo y Core 2 Quad de Intel. Podría decirse que es el mejor
procesador del mercado en cuanto a la relación precio / beneficio o precio / rendimiento se
refiere. Ambos emplean tanto Socket AM2+ como AM3, teniendo de esta manera, soporte
para DDR3.

Buldzer

Bulldozer es una arquitectura para microprocesadores diseñado por la empresa AMD


después de la microarquitectura AMD K10. El núcleo está diseñado para disipar entre 10 a
100W TDP. Incorporará una nueva versión del repertorio de instrucciones SIMD (SSE) con
170 nuevas instrucciones, llamada SSE5.

Características
Es un núcleo diseñado "desde cero" con el objetivo de obtener un producto insertable en la
metodología de diseño M-SPACE y que permita ajustar su consumo energético desde 10 a
100W. Los procesadores que utilicen este núcleo deben estar disponibles a finales de 2009
o principios de 2010.

Este núcleo, bajo la metodología de diseño M-SPACE, podrá trabajar con al menos una
GPU completamente compatible con DirectX. Aunque AMD no especificó que tipo de
GPU pretende utilizar para sus nuevos procesadores se presume que estos sean de la familia
Radeon. AMD trabaja en una arquitectura con código de nombre Sandtiger, que se supone
incorporará de 8 a 16 núcleos Bulldozer optimizados para la computación de alto
desempeño.
Bobcat

Bobcat es el código de una familia de microprocesadores, diseñada por AMD, de bajo


consumo orientados al sector de la computación móvil de bajo consumo y electrónica de
consumo. Su consumo energético estará entre 1 y 10W y es básicamente un núcleo
simplificado x64.

De acuerdo con fuentes oficiales de AMD,[cita  requerida] Bobcat se utilizará en los procesadores
desarrollados por el proyecto Fusion por lo que compartirá el dado semiconductor con
núcleos de procesamiento gráfico para los procesadores Fusion.

Fusión

AMD Fusion es el nombre clave para un diseño futuro de microprocesadores Turion y el


producto de la fusión entre AMD y ATI, combinando la ejecución general del procesador
así como el proceso de la geometría 3D y otras funciones de GPUs actuales en un solo
paquete. La novedad es que la GPU (es decir, el procesador gráfico) no estará ni en una
tarjeta PCI Express, ni integrada en la placa base del PC, sino que estará integrada en el
propio microprocesador

La fusión de AMD con ATI finalizó el 25 de octubre de 2006. Esta tecnología se espera
hacia principios de 2011; como sucesor de la más reciente microarquitectura.

Danubio

AMD Danube (AMD Danubio en Español) es una gama de procesadores para portatiles que
Advanced Micro Devices tiene pensado sacar al mercado en verano de 2010. Estos
procesadores estan diseñados principalmente para competir con los i7 QM (Quad Mobile)
de intel. Su principal baza sera el menor precio y el consumo rebajado. Van a estar basados
en los Phenom II. Los Danubio van a ser los primeros procesadores de 4 nucleos portatiles
de AMD, aunque no solo hay 4 nucleos en la familia Danube.

Sempron

Producción: Desde julio de


2004

Fabricante: AMD

Velocidad de CPU: 1.4 GHz a 2.2


GHz

Velocidad de FSB: 166 MHz a


200 MHz

Conjunto de x86, AMD64


instrucciones:
Sockets:
 Socket A
 Socket 754
 Socket 939
 Socket AM2

 Socket S1
Núcleos:
 Thoroughbred B/Thorton
 Barton
 Paris
 Palermo (Socket 754, 939)

 Manila (Socket AM2)

El Sempron es un microprocesador de bajo coste con arquitectura X86 fabricado por


AMD. El AMD Sempron reemplaza al procesador Duron y Athlon, siendo su principal
competidor el procesador Celeron de Intel. Las primeras versiones fueron lanzadas al
mercado en agosto de 2004.

Las versiones iniciales de este procesador estaban basadas en el núcleo


Thoroughbred/Thorton del Athlon XP, con una caché de segundo nivel de 256 KB y un bus
de 333 MHz (FSB 166 MHz). Su índice de prestaciones relativas (PR) se situaba entre
2400+ y 2800+ dependiendo del modelo, aunque el índice no es calculado de la misma
forma que para los Athlon XP, siendo los Sempron algo más lentos a mismo índice de
prestaciones relativas.

Posteriormente el Sempron se basó en el núcleo Barton del Athlon XP. Esta versión tenía
un índice de prestaciones relativas de 3000+ y poseía una caché de segundo nivel de 512
KB. Las versiones del Sempron basadas en el Athlon XP se puede emplear en placas base
con zócalo de procesador Socket A.

En el transcurso de tiempo en que se agotaron las versiones basadas en los núcleos Barton y
Thoroughbred/Thorton, estas fueron reemplazadas con una variante del núcleo del Athlon
64 llamada Paris, que no implementa el conjunto de instrucciones AMD64, pero sí el
controlador de memoria, con una caché de segundo nivel de 256 KB. Estas versiones del
Sempron se puede emplear en placas base con zócalo de procesador Socket 754.
Actualmente también se comercializan procesadores Sempron con el conjunto de
instrucciones AMD64 activado, basadas en el núcleo Palermo, que incorpora soporte
parcial para instrucciones SSE3, y puede venir con una caché de segundo nivel de 128 o
256 KB, dependiendo de sus prestaciones relativas, que tienen tope en el modelo 3800+
dentro del nuevo zócalo AM2.
Opteron

El AMD Opteron fue el primer microprocesador con arquitectura x86 que usó conjunto de
instrucciones AMD64, también conocido como x86-64. También fue el primer procesador
x86 de octava generación. Fue puesto a la venta el 22 de abril de 2003 con el propósito de
competir en el mercado de procesadores para servidores, especialmente en el mismo
segmento que el Intel Xeon.

La ventaja principal del Opteron es la capacidad de ejecutar tanto aplicaciones de 64 bits


como de 32 bits sin ninguna penalización de velocidad. Las nuevas aplicaciones de 64 bits
pueden acceder a un máximo de 16 exabytes (1 EB = 1.000.000.000 GB) de memoria,
frente a los 4 gigabytes de las de 32 bits.

El procesador incluye un controlador de memoria DDR SDRAM evitando la necesidad de


un circuito auxiliar puente norte y reduciendo la latencia de acceso a la memoria principal.
Aunque el controlador de memoria integrado puede ser suplantado por un circuito integrado
externo según se introduzcan nuevas tecnologías de memoria, en ese caso se pierden las
ventajas anteriores. Esto hace que sea necesario lanzar al mercado nuevos Opteron para
obtener dichas ventajas de las nuevas tecnologías de memoria.

Varios Opterons en la misma placa base se pueden comunicar a través de uno o más enlaces
de alta velocidad HyperTransport para que cada uno pueda acceder a la memoria principal
de los otros procesadores de un modo transparente para el programador.

La forma de nombrar a los Opteron es nueva: cada procesador se identifica por tres dígitos,
donde el primero es un índice de cantidad (indica si el procesador está diseñado para
funcionar en equipos totalizando uno, dos, cuatro u ocho Opterons) y los otros dos son un
índice de velocidad. Por ejemplo:

 Opteron 242 - un Opteron diseñado para trabajar en un equipo biprocesador con un


índice de velocidad 42 (dicho índice se corresponde a 1,6 GHz).
 Opteron 842 - similar al anterior pero para equipos con ocho procesadores.
 Opteron 144 - un Opteron diseñado para trabajar en solitario con un índice de
velocidad "44" (1,8 GHz).

También podría gustarte
