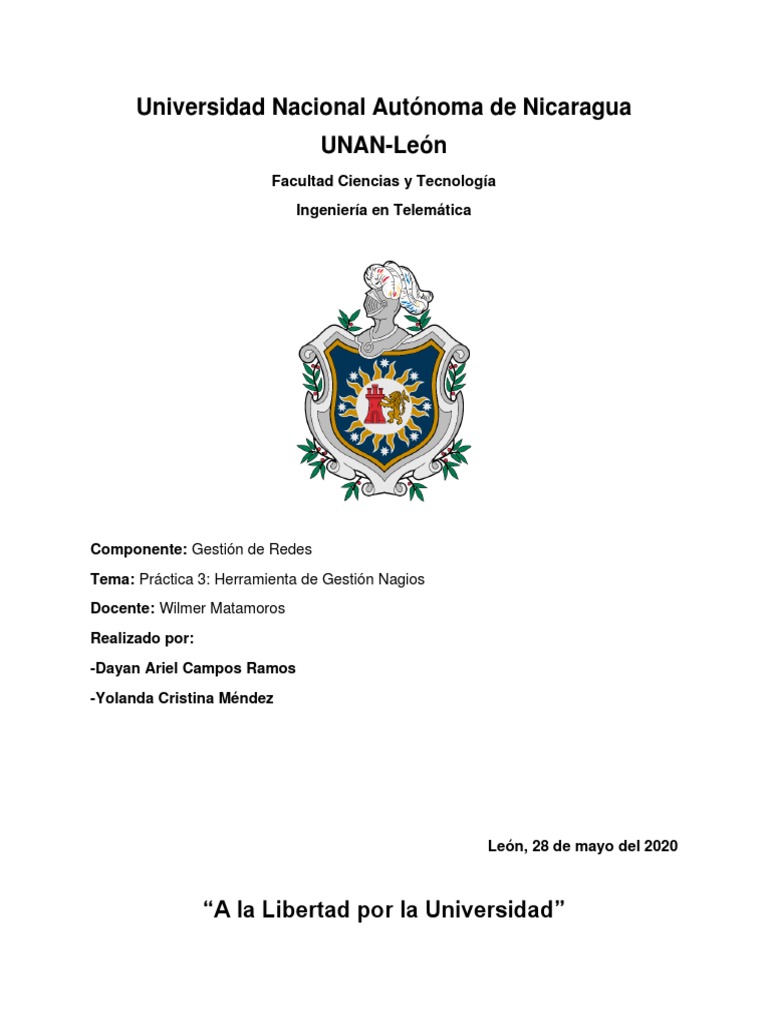

Universidad Nacional Autónoma de Nicaragua

UNAN-León
Facultad Ciencias y Tecnología
Ingeniería en Telemática

Componente: Gestión de Redes

Tema: Práctica 3: Herramienta de Gestión Nagios
Docente: Wilmer Matamoros
Realizado por:
-Dayan Ariel Campos Ramos
-Yolanda Cristina Méndez

León, 28 de mayo del 2020

“A la Libertad por la Universidad”

 Práctica 3: Herramienta de Gestión Nagios
Objetivos

• Instalar y configurar la herramienta de Gestión Nagios

Herramientas necesarias

• Ordenador con sistema operativo Linux (en el laboratorio se utiliza la distribución Ubuntu).
• Paquete de gestión Net-snmp. Instalar los siguientes paquetes: snmp y snmpd.
• Heramienta de Gestión Nagios
• Topología de red real o simulada en algún entorno como GNS3
Descripción
Nagios es un sistema de monitorización de redes ampliamente utilizado, de código abierto, que
vigila los equipos (hardware) y servicios (software) que se especifiquen, alertando cuando el
comportamiento de los mismos no sea el deseado. Entre sus características principales figuran
la monitorización de servicios de red (SMTP, POP3, HTTP, SNMP...), la monitorización de los
recursos de sistemas hardware (carga del procesador, uso de los discos, memoria, estado de los
puertos...), independencia de sistemas operativos, posibilidad de monitorización remota
mediante túneles SSL cifrados o SSH, y la posibilidad de programar plugins específicos para
nuevos sistemas.
Se trata de un software que proporciona una gran versatilidad para consultar prácticamente
cualquier parámetro de interés de un sistema, y genera alertas, que pueden ser recibidas por los
responsables correspondientes mediante (entre otros medios) correo electrónico y mensajes
SMS, cuando estos parámetros exceden de los márgenes definidos por el administrador de red.
Llamado originalmente Netsaint, nombre que se debió cambiar por coincidencia con otra marca
comercial, fue creado y es actualmente mantenido por Ethan Galstad, junto con un grupo de
desarrolladores de software que mantienen también varios complementos.
Nagios fue originalmente diseñado para ser ejecutado en GNU/Linux, pero también se ejecuta
bien en variantes de Unix.
Nagios está licenciado bajo la GNU General Public License Version 2 publicada por la Free
Software Fundation.
Nagios permite:

• Monitorización de servicios de red (SMTP, POP3, HTTP, NNTP, ICMP, SNMP).

• Monitorización de los recursos de equipos hardware (carga del procesador, uso de los
discos, logs del sistema) en varios sistemas operativos, incluso Microsoft Windows con
los plugins NRPE_NT o NSClient++.
• Monitorización remota, a través de túneles SSL cifrados o SSH.
• Diseño simple de plugins, que permiten a los usuarios desarrollar sus propios chequeos
de servicios dependiendo de sus necesidades, usando sus herramientas preferidas
(Bash, C++, Perl, Ruby, Python, PHP, C#...).
• Chequeo de servicios paralizados.
 • Posibilidad de definir la jerarquía de la red, permitiendo distinguir entre host caídos y host
inaccesibles.
• Notificaciones a los contactos cuando ocurren problemas en servicios o hosts, así como
cuando son resueltos (a través del correo electrónico, buscapersonas, Jabber, SMS, o
cualquier método definido por el usuario junto con su correspondiente complemento).
• Posibilidad de definir manejadores de eventos que ejecuten al ocurrir un evento de un
servicio o host para resoluciones de problemas proactivas.
• Rotación automática del archivo de registro.
• Soporte para implementar hosts de monitores redundantes.
• Visualización del estado de la red en tiempo real a través de interfaz web, con la
posibilidad de generar informes y gráficas de comportamiento de los sistemas
monitorizados, y visualización del listado de notificaciones enviadas, historial de
problemas, archivos de registros, etc.
Desarrollo de la práctica
En esta práctica deberá configurarse la herramienta Nagios en una topología de red como la que
se muestra en la figura siguiente:

Para la realización de esta red puede utilizar GNS3 para simular el entorno. Agregue switches
con capacidad de asignarles direcciones IP con el objetivo de poder ser accedidos por Nagios.
Si lo prefiere puede crear una VLAN para la administración de los switches.
Se deberá cumplir con lo siguiente:
1. Monitorizar la disponibilidad de cada uno de los dispositivos que se muestran en la
topología (switches, routers y pcs).
2. En los pcs se deberá monitorizar la disponibilidad de los servicios HHTP, SSH y SNMP.
Pruebe, además, la posibilidad de monitorizar el valor de un objeto de la MIB.
3. Asigne íconos representativos a cada uno de los equipos.
4. Apague equipos y servicios para observar el comportamiento de Nagios.
Presentación y evaluación
Esta práctica se realizará en grupos de máximo 2 estudiantes, se deberá entregar una memoria
donde se explique claramente los pasos seguidos para dar solución a la práctica; por último, se
mostrará el funcionamiento al profesor en una sesión de laboratorio.

Creamos la topología en gns3

Asignarle ip al router

• Conf t
• Int fa0/0
• Ip address 192.168.1.1 255.255.255.0
• No sh
• Exit
• Int fa0/1
• Ip address 192.168.2.1 255.255.255.0
• No sh
• Exit
Asignarle ip al switch 1

• Enable
• Conf t
• Int vlan 1
• No sh
• Ip address 192.168.1.2 255.255.255.0
 • Exit
• Ip default-gateway 192.168.1.1
Asignarle ip al switch 2

• Enable
• Conf t
• Int vlan 1
• No sh
• Ip address 192.168.2.2 255.255.255.0
• Exit
• Ip default-gateway 192.168.1.1
Archivo de configuración en nagios para poder monitorizar los deferentes equipos.
Creamos el archivo practica3.cfg donde pondremos todas las configuraciones para monitorizar
los equipos.

Configuración para monitorizar el switch1 como el switch2 y le asignamos un icono

Configuración para monitorizar el router y le asignamos un icono y le decimos que su parents es
el switch1

Configuración para monitorizar el servidor1 como el servidor2 y le asignamos un icono y le

decimos que su parents es el router (dio problemas el switch 2 para asignárselos a los servidores)

Creamos un grupo para poder administrarle los servicios HTTP, SSH y SNMP a los dos
servidores
Definimos el comando a utilizar para monitorizar snmp en el servidor 1 y 2

Definimos el servicio SSH para monitorizarlo y se lo asignamos al grupo de servidores

Le asignamos icono a localhost

Como vemos casi todos los hosts tienen el estado up

Mapa de la red que vamos a monitorizar

Podemos ver los servicios de cada equipo

Si desconectamos un servidor este va a aparecer como caído

Y los servicios de este también aparecerán caídos

Y también en el mapa aparecerá caído

Pero si lo volvemos a conectar este aparecerá up

Y si ahora desconectamos el switch 1 veremos que el router aparecerá caído y los servidores
inalcanzables

Y todos los servicios de esos equipos aparecerán critical

Y en el mapa aparecerán caídos marcados en rojo

Y si volvemos a conectar el switch 1 todos aparecerán up

Y con todas estas pruebas podemos ver como nagios nos muestra cuando un host este caído,
cuando sus servicios dejan de funcionar, si se cae un host también nos muestra inalcanzable los
demás host que estén conectado a ese equipo.
