Unidad/Zona/grupo o equipo funcional
GNS3
MSc Mario Andrés Ramos Goyes
Mario Andrés Ramos
5 de noviembre de 2020
GNS3

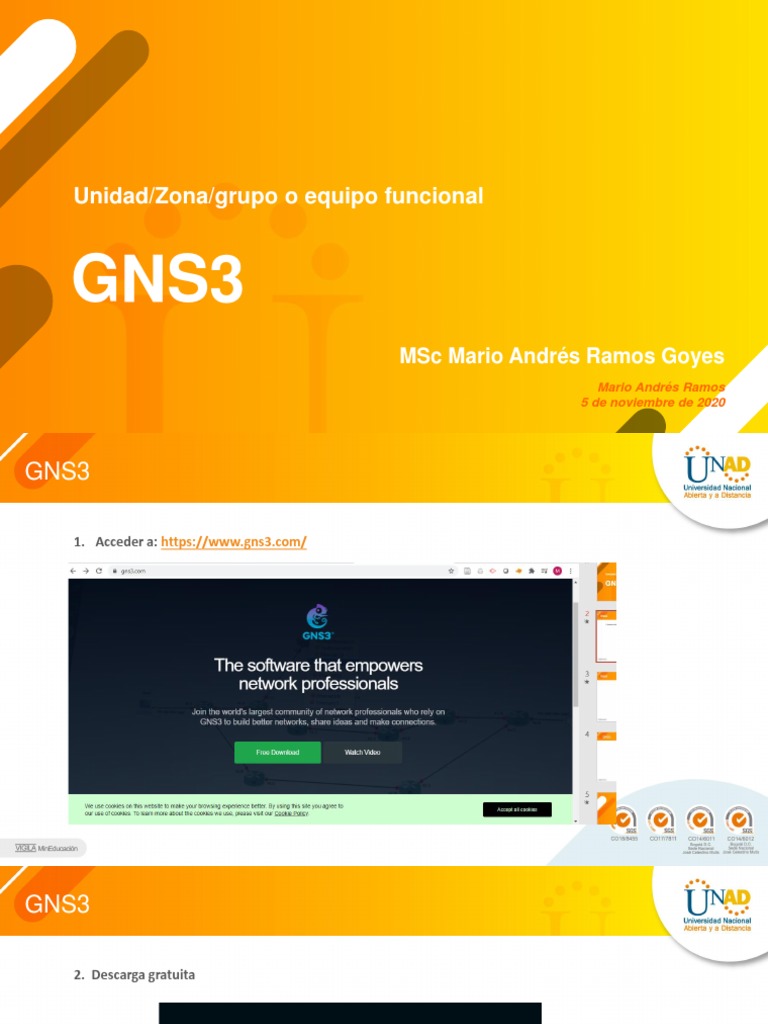

1. Acceder a: https://www.gns3.com/
Componente práctico
GNS3
2. Descarga gratuita
Componente práctico
GNS3
3. Si aún no se ha registrado en el sitio GNS3, cree una cuenta y luego haga clic en Crear
cuenta y continuar :
Componente práctico
si ya tiene una cuenta, haga clic en Iniciar sesión , complete
sus datos y luego haga clic en Iniciar sesión y continuar .
GNS3
4. Después de iniciar sesión, se le pedirá que seleccione la versión de GNS3 para descargar. En esta guía,
seleccionaremos la instalación de Windows. Haga clic en el botón Descargar para descargar el paquete GNS3-
all-in-one.
Componente práctico
El paquete GNS3-all-in-one se descargará automáticamente a
su PC.
GNS3
5. El paquete GNS3-all-in-one se descargará automáticamente a su PC.
Componente práctico
GNS3
6. Navegue en el Explorador de Windows a su carpeta de Descargas y luego haga doble clic en el archivo
GNS3-2.2.0-all-in-one-regular.exe:
Componente práctico
Nota: Si ha configurado su navegador para descargar archivos a
un directorio diferente al directorio de descargas
predeterminado, busque el archivo GNS3-2.2.0-all-in-one-
regular.exe (o la versión del archivo que descargó) en ese
directorio .
GNS3
7. Si se muestra, haga clic en el botón Ejecutar para iniciar la instalación de GNS3 (no es posible tomar una
captura de pantalla del mensaje UAC para esto, pero permita que la configuración continúe). Aparece el
asistente de configuración de GNS3. Haga clic en Siguiente> para iniciar la instalación:
Componente práctico
GNS3
8. Lea el acuerdo de licencia y, si está de acuerdo con el contenido, haga clic en el botón Acepto para
continuar con la instalación:
Componente práctico
GNS3
8. Seleccione la carpeta del menú Inicio para el acceso directo de GNS3. El predeterminado es la carpeta
GNS3. Haga clic en Siguiente> para continuar con la instalación:
Componente práctico
GNS3
9. Deje todas las selecciones de software en su selección predeterminada y haga clic en Siguiente> para
continuar con la instalación:
Componente práctico
GNS3
10. Elija una ubicación de instalación.
Componente práctico
GNS3
11. Haga clic en Aceptar para continuar reinstalando WinPcap:
Componente práctico
GNS3
12. Aparece el asistente de instalación de WinPcap. Haga clic en Siguiente> para continuar con
la instalación::
Componente práctico
GNS3
13. Aparece el Acuerdo de licencia de WinPcap. Lea el acuerdo y, si está de acuerdo, haga clic en
el botón Acepto para continuar con la instalación:
Componente práctico
GNS3
14. Deje marcada la casilla de verificación Iniciar automáticamente el controlador WinPcap en
el momento del arranque y haga clic en Instalar :
Componente práctico
GNS3
15. La instalación de WinPcap continúa. Haga clic en Finalizar para completar la instalación:
Componente práctico
GNS3
16. GNS3 luego realizará una instalación silenciosa de Wireshark. Espere a que se complete el
proceso:
Componente práctico
GNS3
17. Una vez que se haya instalado el software central GNS3 (y cualquier elemento seleccionado
opcional), haga clic en Siguiente>
Componente práctico
GNS3
18. Opcional: si está interesado, instale Solarwinds Standard Toolset. Esta es una evaluación
gratuita). De lo contrario, seleccione No y haga clic en Siguiente> para continuar:
Componente práctico
GNS3
19. Si elige descargar el conjunto de herramientas estándar, será redirigido a una página web en
Solarwinds, donde ingresará la información de registro, para descargar el software:
Componente práctico
GNS3
20. Después de registrarse y hacer clic en el enlace Descargar el kit de herramientas gratuito,
será redirigido a una página informativa que le pedirá que revise su correo electrónico, así
como instrucciones sobre cómo activar su licencia para el conjunto de herramientas estándar:
Componente práctico
GNS3
21. ¡Felicidades! Ha instalado correctamente GNS3. Se abrirá una ventana del navegador que muestra
ayuda y opciones adicionales. Deje habilitada la casilla de verificación Iniciar GNS3 y haga clic en
Finalizar para completar la instalación de GNS3. Haga clic aquí para ver un tutorial sobre el uso del
Asistente de configuración para configurar y usar el servidor local
Componente práctico
GNS3
22. Abra GNS3
GNS3
Resumen de la instalación:
https://www.youtube.com/watch?v=lFEDmM_lsxI
Componente práctico
GNS3
23. Abra GNS3
GNS3
24. Seleccionar en Dynapis IOS routers
https://www.youtube.com/watch?v=qFXVFLCSiNE&t=45s
GNS3
24. Seleccionar en Dynapis IOS routers, posteriormente New para agregar una
imágen
https://www.youtube.com/watch?v=qFXVFLCSiNE&t=45s
GNS3
24. Seleccionar Browse para buscar la ubicación de la imágen
GNS3
24. Selecciona la imagen de interés
GNS3
24. Selecciona next
GNS3
24. Selecciona next
GNS3
24. Selecciona next
GNS3
24. Selecciona la RAM necesaria y next
GNS3
24. Selecciona los slots necesarios y next
GNS3
24. Selecciona Idle-PC y next
GNS3
24. Selecciona finish
GNS3
24. Se observan los routers cargados
GNS3
24. Selecciona new project
GNS3
GNS3
Problema más usuales:
Si está ejecutando Win10 con las últimas actualizaciones y experimenta problemas con Wireshark colgando al
1. intentar inicializar las interfaces, vale la pena darle una oportunidad al Npcap más reciente.
Primero, desinstale WinPcap y reinicie. A continuación, vuelva a ejecutar el instalador GNS3 All-In-One (ncap
v0.9982 se incluye como instalación opcional) o abra su navegador web y navegue
hasta www.nmap.org/npacp/ .
Desplácese un poco hacia abajo en la página y busque la versión más reciente (v0.9983 a partir del 7 de
octubre de 2019):
GNS3
Problema más usuales:
1. Al instalar Npcap con WinPcap, asegúrese de habilitar la opción "Modo compatible con API de WinPcap" antes
de completar la instalación:
Haga clic en Instalar y luego reinicie Windows por última vez.
GNS3
Problema más usuales:
1.
Si también desea tener instalado WinPcap, asegúrese de que "Modo compatible con API de
WinPcap" no esté seleccionado, para que puedan coexistir.
Si desea instalar Npcap antes de instalar GNS3, puede hacerlo. Solo asegúrese de que las opciones
para instalar WinPcap y Npcap como parte del proceso de instalación de GNS3 estén
deseleccionadas
GNS3
Problema más usuales:
2.
Inconvenientes con el Firewall o antivirus, se recomienda desactivar laprotección o buscar en
configuración del antivirus y excluir la carpeta de GNS3.
https://www.youtube.com/watch?v=SBy6LFIBxTI
https://www.youtube.com/watch?v=qv_sm-bqd14
GNS3
Problema más usuales:
3.
Inconvenientes con SOLAR PUTTY. Se recomienda revisar la imagen que se está utilizando y se
podría instalar en lugar de SOLAR PUTTY solo PUTTY.
https://www.youtube.com/watch?v=ShhPg9R_uVw
GNS3
Problema más usuales:
3. Al hacer clic en Continuar, finalizará esta parte de la instalación y volverá a la instalación principal de
GNS3. Solar-Putty ahora será la aplicación de consola predeterminada, a menos que elija seleccionar
una diferente, haga clic en Editar-> Preferencias-> GNS3-> Consola en la GUI principal de GNS3:
https://www.youtube.com/watch?v=ShhPg9R_uVw
GNS3
Problema más usuales:
3. GNS3, así como las distintas versiones de GNS3 VM y el código fuente también se pueden descargar
desde Github . Esta versión del instalador AIO de Windows GNS3 no incluye Solar-PuTTY de forma
predeterminada y utilizará el PuTTY original en su lugar.
https://github.com/GNS3/gns3-gui/releases
GNS3
Problema más usuales:
4.
Inconvenientes al cargar la imagen IOS. Revisar que la imagen realmente no esté dañada o cambiarla.
GNS3
Ejemplo configuración OSPF
https://www.youtube.com/watch?v=moGLhgJIbVg&feature=youtu.be
GNS3
REFERENCIAS
GNS3 Windows Install | GNS3 Documentation. (s. f.). Recuperado 5 de noviembre de
2020, de https://mother.github.io/docs/getting-started/installation/windows
https://github.com/GNS3/gns3-gui/releases
