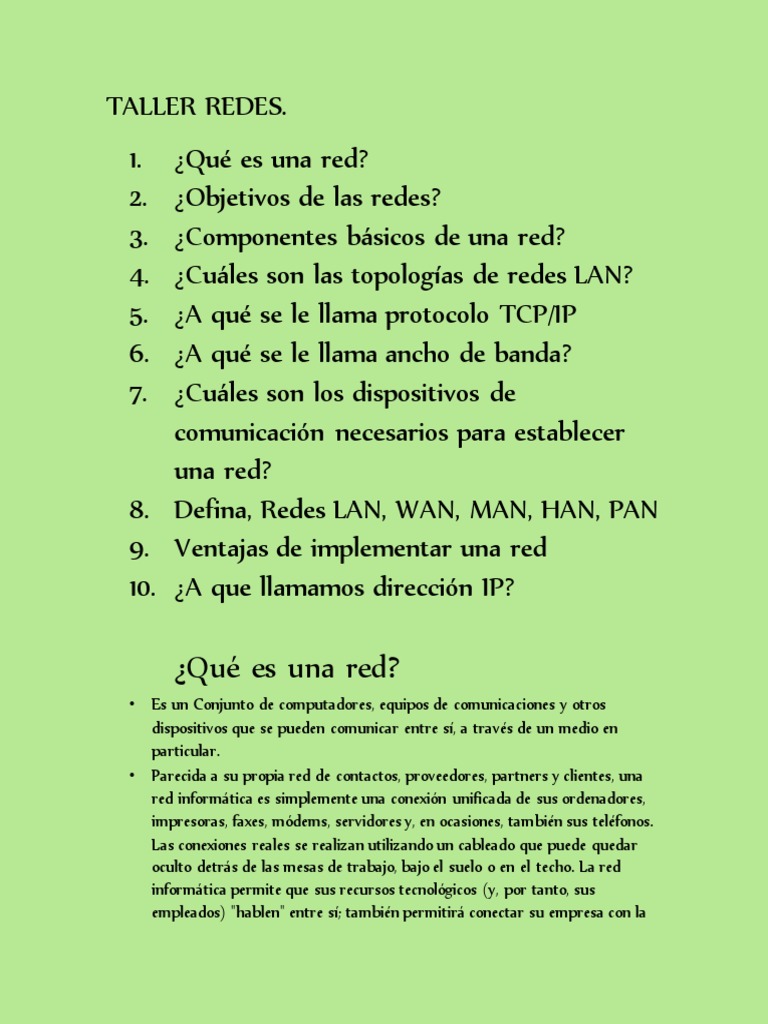

TALLER REDES.

1. ¿Qué es una red?

2. ¿Objetivos de las redes?
3. ¿Componentes básicos de una red?
4. ¿Cuáles son las topologías de redes LAN?
5. ¿A qué se le llama protocolo TCP/IP
6. ¿A qué se le llama ancho de banda?
7. ¿Cuáles son los dispositivos de
comunicación necesarios para establecer
una red?
8. Defina, Redes LAN, WAN, MAN, HAN, PAN
9. Ventajas de implementar una red
10. ¿A que llamamos dirección IP?

¿Qué es una red?

• Es un Conjunto de computadores, equipos de comunicaciones y otros
dispositivos que se pueden comunicar entre sí, a través de un medio en
particular.
• Parecida a su propia red de contactos, proveedores, partners y clientes, una
red informática es simplemente una conexión unificada de sus ordenadores,
impresoras, faxes, módems, servidores y, en ocasiones, también sus teléfonos.
Las conexiones reales se realizan utilizando un cableado que puede quedar
oculto detrás de las mesas de trabajo, bajo el suelo o en el techo. La red
informática permite que sus recursos tecnológicos (y, por tanto, sus
empleados) "hablen" entre sí; también permitirá conectar su empresa con la
Internet y le puede aportar numerosos beneficios adicionales como
teleconferencia, actividad multimedia, transferencia de archivos de vídeo y
archivos gráficos a gran velocidad, servicios de información de negocio en
línea, etc..

¿Objetivos de las redes?

Si es una red de computadora, el objetivo es compartir periféricos
, información, con esto se ahorra en compra de equipo y lo principal es
que se puede compartir mucha información. Si es una red de amigos, es
bien importante, porque puedes contar con personas con las cuales
puedes intercambiar conocimientos, conseguir empleos, negocios, aficiones
y el aprecio mutuo.
las redes aumentan la eficiencia y reducen los costes.
Las redes de equipos alcanzan estos objetivos de tres formas principales:
-Compartiendo información (o datos).
-Compartiendo hardware y software.
-Centralizando la administración y el soporte.
¿Componentes básicos de una red?
Cliente: (Estaciones de Trabajo, nodos, Host).(NIC)
Por lo general, se usan para ejecutar aplicaciones como
procesadores de textos, hojas de cálculo y aplicaciones de red,
como correo electrónico y navegación por la Web.

Existe otro tipo de computadora que puede resultar parecida a la

de escritorio, pero es mucho más potente: la estación de trabajo.

Existen muchos tipos de computadoras. ¿Qué hace que una

computadora sea mejor que otra para jugar a un juego nuevo o
reproducir un nuevo archivo de audio? La respuesta es: los
componentes y los periféricos que componen el sistema de
computación.
• Servidores: Equipos que ofrecen recursos compartidos a los
usuarios de la red.
• Clientes: Equipos que acceden a los recursos compartidos de la red
ofrecidos por los servidores.

Dispositivos de REDES (Equipos

Activos)

Los 'ispositivos de red son los que transportan los

datos que deben transferirse entre dispositivos de
usuario final. Los dispositivos de red proporcionan el
tendido de las conexiones de cable, la concentración
de conexiones, la conversión de los formatos de
datos y la administración de transferencia de datos.
Estos se encargan de distribuir en forma activa la
información a través de la red.
Algunos ejemplos de dispositivos que ejecutan estas
funciones son los repetidores, hubs, puentes,
switches y routers.
Hubo:
Los hubs en realidad son repetidores multipuerto.
En muchos casos, la diferencia entre los dos
dispositivos radica en el número de puertos que
cada uno posee. Mientras que un repetidor
convencional tiene sólo dos puertos, un hub por lo
general tiene de cuatro a veinticuatro puertos.

Los hubs por lo general se utilizan en las redes

Ethernet 10BASE-T o 100BASE-T, aunque hay otras
arquitecturas de red que también los utilizan.

En un hub, los datos que llegan a un puerto del

hub se transmiten de forma eléctrica a todos los
otros puertos conectados al mismo segmento de
red, salvo a aquel puerto desde donde enviaron los
datos.
Router

Un router es un conmutador de paquetes que opera en el

nivel de red del modelo OSI. Sus principales
características son:
Permiten interconectar tanto redes de área local como
redes de área extensa.

Proporcionan un control del tráfico y funciones de

filtrado a nivel de red, es decir, trabajan con direcciones
de nivel de red, como por ejemplo, con direcciones IP.

Son capaces de rutear dinámicamente, es decir, son

capaces de seleccionar el camino que debe seguir un
paquete en el momento en el que les llega, teniendo en
cuenta factores como líneas más rápidas, líneas más
baratas, líneas menos saturadas, etc.

Equipos Pasivos:
Elementos no electrónicos de una red, como cables conectores, face plate,
conectores, etc.
¿Cuáles son las topologías de redes
LAN?

La topología
Una topología de red es la estructura de equipos, cables y demás
componentes en una red. Es un mapa de la red física. El tipo de
topología utilizada afecta al tipo y capacidades del hardware de
red, su administración y las posibilidades de expansión futura.
La topología es tanto física como lógica:
- La topología física describe cómo están conectados los
componentes físicos de una red., osa es disposición real de las
máquinas, dispositivos de red y cableado (medios)en la red.
- La topología lógica describe el modo en que los datos de la red
fluyen a través de componentes físicos, ósea es la forma en que
las máquinas se comunican a través del medio físico. Los dos
tipos más comunes de topologías lógicas son broadcast
(Ethernet) y Transmisión Tokens (Token Ring).
En una topología de bus, todos los equipos de una red
están unidos a un cable continuo, o segmento, que los
conecta en línea recta. En esta topología en línea recta, el
paquete se transmite a todos los adaptadores de red en
ese segmento. Importante Los dos extremos del cable
deben tener terminaciones. Todos los adaptadores de red
reciben el paquete de datos.

 Ventajas de la topología de Bus

Es fácil conectar nuevos nodos a la red.
Requiere menos cable que una topología estrella.
 Desventajas de la topología de Bus
Toda la red se caería si hubiera una ruptura en el cable
principal.
Se requieren terminadores.
Es difícil detectar el origen de un problema cuando toda
la red "cae".
No se debe utilizar como única solución en un gran
edificio.

En una topología en estrella, los segmentos de cable de cada

equipo en la red están conectados a un componente centralizado,
o concentrador. Un concentrador es un dispositivo que conecta
varios equipos juntos. En una topología en estrella, las señales se
transmiten desde el equipo, a través del concentrador, a todos
los equipos de la red. A mayor eScalas, múltiples LANs pueden
estar conectadas entre sí en una topología en estrella.

 Ventajas de la topología de estrella

Gran facilidad de instalación.
Posibilidad de desconectar elementos de red sin causar
problemas.
Facilidad para la detección de fallo y su reparación.
 Inconvenientes de la topología de estrella
Requiere más cable que la topología de bus.
Un fallo en el concentrador provoca el aislamiento de todos los
nodos a él conectados.
Se han de comprar hubs o concentradores.

En una topología en anillo, los equipos están conectados con un

cable de forma circular. A diferencia de la topología de bus, no
hay extremos con terminaciones. Las señales viajan alrededor del
bucle en una dirección y pasan a través de cada equipo, que
actúa como repetidor para amplificar la señal y enviarla al
siguiente equipo.
A mayor escala, en una topología en anillo múltiples LANs
pueden conectarse entre sí utilizando el cable coaxial ThickNet o
el cable de fibra óptica.
La ventaja de una topología en anillo es que cada equipo actúa
como repetidor, regenerando la señal y enviándola al siguiente
equipo, conservando la potencia de la señal.
 La topología en árbol es similar a la topología en estrella
extendida, salvo en que no tiene un nodo central. En cambio, un
nodo de enlace troncal, generalmente ocupado por un hub o
switch, desde el que se ramifican los demás nodos.

 Ventajas de la topología de árbol

• Cableado punto a punto para segmentos individuales.
• Soportado por multitud de vendedores de software y de hardware.
 Inconvenientes de la topología de árbol

• La medida de cada segmento viene determinada por el tipo de cable

utilizado.
• Si se viene abajo el segmento principal todo el segmento se viene
abajo.
• Es más difícil la configuración.
Topología Cableado Protocolo

Coaxial
Ethernet
Bus Par Trenzado
LocalTalk
Fibra óptica

Par trenzado Ethernet

Estrella
Fibra óptica LocalTalk

Estrella en Anillo Par trenzado Token Ring

Coaxial
Arbol Par trenzado Ethernet
Fibra óptica
A qué se le llama protocolo TCP/IP
• Se han desarrollado diferentes familias de protocolos para
comunicación por red de datos para los sistemas UNIX. El más
ampliamente utilizado es el Internet Protocol Suite, comúnmente
conocido como TCP / IP.Es un protocolo DARPA que proporciona
transmisión fiable de paquetes de datos sobre redes. El nombre TCP
/ IP Proviene de dos protocolos importantes de la familia, el
Transmission Contorl Protocol (TCP) y el Internet Protocol (IP).
Todos juntos llegan a ser más de 100 protocolos diferentes definidos
en este conjunto.

• El TCP / IP es la base del Internet que sirve para enlazar

computadoras que utilizan diferentes sistemas operativos,
incluyendo PC, minicomputadoras y computadoras centrales sobre
redes de área local y área extensa. TCP / IP fue desarrollado y
demostrado por primera vez en 1972 por el departamento de
defensa de los Estados Unidos, ejecutándolo en el ARPANET una
red de área extensa del departamento de defensa.
¿A qué se le llama ancho de banda?
Que es?
• el ancho de banda es la longitud, medida en Hz, de la
extensión de frecuencias en la que se concentra la mayor
potencia de la señal. Se puede calcular a partir de una señal
temporal mediante el análisis de Fourier. Las frecuencias
que se encuentran entre esos límites se denominan también
frecuencias efectivas.
• Así, el ancho de banda de un filtro es la diferencia entre las
frecuencias en las que su atenuación al pasar a través de
filtro se mantiene igual o inferior a 3 dB comparada con la
frecuencia central de pico (fc) en la Figura 1.

•
¿Cuáles son los dispositivos de comunicación
necesarios para establecer una red?
Son los siguientes:
• Tarjeta de conexión a la red.
• Estaciones de trabajo.
• Servidores.
• Repetidores.
• Bridges.
• Routers.
• Concentradores.

Defina, Redes LAN, WAN, MAN, HAN,

PAN
PAN:Personal area network es una red de
computadoras para la comunicación entre distintos
dispositivos (tanto computadoras, puntos de acceso
a internet, teléfonos celulares, PDA, dispositivos de
audio, impresoras) cercanos al punto de acceso. Estas
redes normalmente son de unos pocos metros y para
uso personal, así como fuera de ella.
LAN:Una red de área local, red local o LAN (del inglés
Local Area Network) es la interconexión de varios
ordenadores y periféricos. Su extensión esta limitada
físicamente a un edificio o a un entorno de 200
metros o con repetidores podríamos llegar a la
distancia de un campo de 1 kilómetro. Su aplicación
más extendida es la interconexión de ordenadores
personales y estaciones de trabajo en oficinas,
fábricas, etc., para compartir recursos e intercambiar
datos y aplicaciones. En definitiva, permite que dos o
más máquinas se comuniquen.
MAN:Las Redes MAN BUCLE, se basan en tecnologías
Bonding, de forma que los enlaces están formados
por múltiples pares de cobre con el fin de ofrecer el
ancho de banda necesario.
WAN: Normalmente la WAN es una red punto a
punto, es decir, red de paquete conmutado. Las redes
WAN pueden usar sistemas de comunicación vía
satélite o de radio. Fue la aparición de los portátiles
y los PDA la que trajo el concepto de redes
inalámbricas.
 Ventajas de implementar una red
• 1) Posibilidad de compartir e intercambiar archivos, ya
sean imágenes o textos.
• 2) Posibilidad de conexión entre dos o más
computadoras.
• 3) Comunicación rápida y eficiente.
• 4) Ahorro de costos y tiempo.
• 5) Posibilidad de compartir, software y hardware.
• 6) Posibilidad de manejo y control de otras pc.
• 7) Mejora la forma de trabajo.
• 8) Ayuda al crecimiento de la globalización.

Se le llama
• es la sigla de Internet Protocolo o, en nuestro idioma,
Protocolo de Internet. Se trata de un estándar que se emplea
 para el envío y recepción de información mediante una red
que reúne paquetes conmutados.
• Una dirección IP es la que identifica de manera única a cada
usuario conectado a Internet. Estas direcciones se asignan a
los proveedores de servicios de Internet, quienes a su vez le
asignan un número a cada cliente cuando se conecta a
Internet. Es a través de esta dirección que se determina el
origen de los mensajes en la red. Esta dirección puede ser
estática o dinámica. Alguien con conexión a Internet de banda
ancha, puede que tenga una conexión estática (es decir, que
nunca cambia
