Servicio Nacional de Aprendizaje

TALLER 1 AOP Modelo de la


Mejora Continua

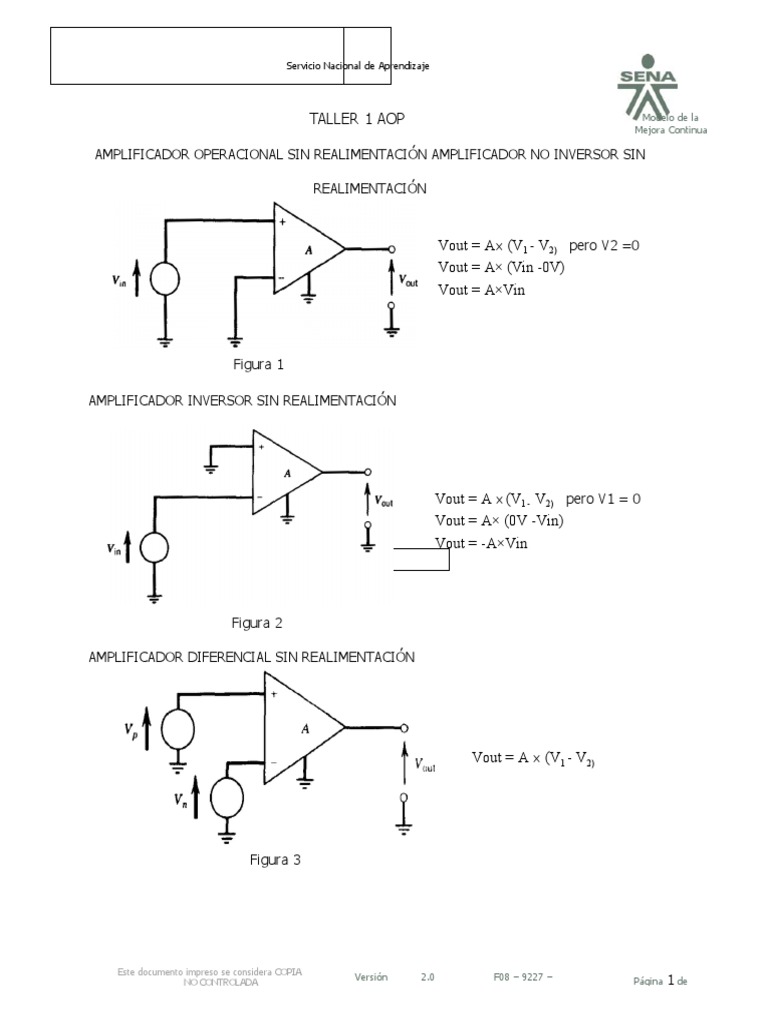

AMPLIFICADOR OPERACIONAL SIN REALIMENTACIÓN AMPLIFICADOR NO INVERSOR SIN

REALIMENTACIÓN

Vout = A (V1 - V2) pero V2 =0


Vout = A× (Vin -0V)
Vout = A×Vin

Figura 1

AMPLIFICADOR INVERSOR SIN REALIMENTACIÓN

Vout = A  (V1 - V2) pero V1 = 0


Vout = A× (0V -Vin)
Vout = -A×Vin

Figura 2

AMPLIFICADOR DIFERENCIAL SIN REALIMENTACIÓN

Vout = A  (V1 - V2)

Figura 3

Este documento impreso se considera COPIA


NO CONTROLADA
Versión 2.0 F08 – 9227 – Página 1 de
040
AMPLIFICADOR DIFERENCIAL CON ENTRADA FLOTANTE

Vout = A Vin
Figura 4
Ejercicios.
1. Encuentre el valor requerido de amplificación A (ganancia), si un voltaje de entrada Vin =
0.1mV es amplificado en un voltaje de salida Vout = 2V. ¿Cuál circuito amplificador es usado?

2. Un amplificador inversor tiene una amplificación o ganancia A = 5000, el voltaje de salida Vout
= 2V. ¿Cuál es el valor del voltaje de entrada Vin?

3. Encuentre el valor V1 en el amplificador diferencial de la figura 3, si el amplificador operacional


es ideal con una ganancia A = 10000, el voltaje de salida Vout = 1V, y V2 = 5mV.

4. Hallar el valor del voltaje de salida Vout en el circuito de la figura 3, si el amplificador


operacional es ideal (Rin infinita) con una ganancia de A = 2000 y Vin = 1mV. Sugerencia:
(Aplique divisor de voltaje).

5. Hallar el valor de Vout1 y Vout2 en el circuito de la figura, asumiendo A1 = 10,000,


A2=11,000, y Vin=-2mV.
6. Hallar el valor de Vout en el circuito de la figura si V1=1mV, V2=5V, A1=5000, A2=10,000.
Repetir el ejercicio con A1=5001.

7. Hallar el valor de Vout en el circuito de la figura, si Vin = 10mV y A =


2000. Sugerencia: (Aplique divisor de voltaje).

8. Hallar el valor de Vout1 y Vout2 en el circuito de la figura, si V1 = V2 = V3 =


1mV y A1 = A2 = 4000.

Bibliografía:
Operational Amplifier. Barna, Porat. Editorial Jhon Wiley & Song

Desarrollador por:
Andrey Julián Rentería Scarpetta.
