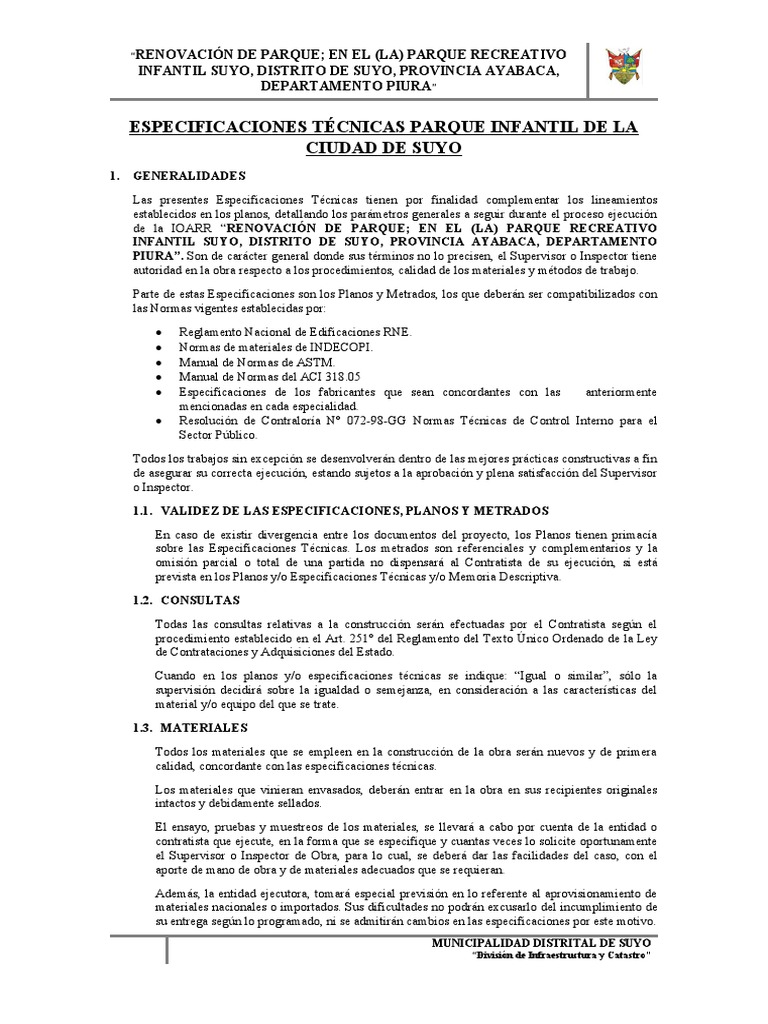

“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO

INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,

DEPARTAMENTO PIURA”

ESPECIFICACIONES TÉCNICAS PARQUE INFANTIL DE LA

CIUDAD DE SUYO
1. GENERALIDADES
Las presentes Especificaciones Técnicas tienen por finalidad complementar los lineamientos
establecidos en los planos, detallando los parámetros generales a seguir durante el proceso ejecución
de la IOARR “RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA, DEPARTAMENTO
PIURA”. Son de carácter general donde sus términos no lo precisen, el Supervisor o Inspector tiene
autoridad en la obra respecto a los procedimientos, calidad de los materiales y métodos de trabajo.
Parte de estas Especificaciones son los Planos y Metrados, los que deberán ser compatibilizados con
las Normas vigentes establecidas por:

 Reglamento Nacional de Edificaciones RNE.

 Normas de materiales de INDECOPI.
 Manual de Normas de ASTM.
 Manual de Normas del ACI 318.05
 Especificaciones de los fabricantes que sean concordantes con las anteriormente
mencionadas en cada especialidad.
 Resolución de Contraloría N° 072-98-GG Normas Técnicas de Control Interno para el
Sector Público.
Todos los trabajos sin excepción se desenvolverán dentro de las mejores prácticas constructivas a fin
de asegurar su correcta ejecución, estando sujetos a la aprobación y plena satisfacción del Supervisor
o Inspector.
1.1. VALIDEZ DE LAS ESPECIFICACIONES, PLANOS Y METRADOS
En caso de existir divergencia entre los documentos del proyecto, los Planos tienen primacía
sobre las Especificaciones Técnicas. Los metrados son referenciales y complementarios y la
omisión parcial o total de una partida no dispensará al Contratista de su ejecución, si está
prevista en los Planos y/o Especificaciones Técnicas y/o Memoria Descriptiva.
1.2. CONSULTAS
Todas las consultas relativas a la construcción serán efectuadas por el Contratista según el
procedimiento establecido en el Art. 251º del Reglamento del Texto Único Ordenado de la Ley
de Contrataciones y Adquisiciones del Estado.
Cuando en los planos y/o especificaciones técnicas se indique: “Igual o similar”, sólo la
supervisión decidirá sobre la igualdad o semejanza, en consideración a las características del
material y/o equipo del que se trate.
1.3. MATERIALES
Todos los materiales que se empleen en la construcción de la obra serán nuevos y de primera
calidad, concordante con las especificaciones técnicas.
Los materiales que vinieran envasados, deberán entrar en la obra en sus recipientes originales
intactos y debidamente sellados.
El ensayo, pruebas y muestreos de los materiales, se llevará a cabo por cuenta de la entidad o
contratista que ejecute, en la forma que se especifique y cuantas veces lo solicite oportunamente
el Supervisor o Inspector de Obra, para lo cual, se deberá dar las facilidades del caso, con el
aporte de mano de obra y de materiales adecuados que se requieran.
Además, la entidad ejecutora, tomará especial previsión en lo referente al aprovisionamiento de
materiales nacionales o importados. Sus dificultades no podrán excusarlo del incumplimiento de
su entrega según lo programado, ni se admitirán cambios en las especificaciones por este motivo.
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

Todos los materiales a usarse serán de primera calidad y de conformidad con las especificaciones
técnicas de éstos.
Con la finalidad de conservar las características y propiedad de los materiales, su
almacenamiento deberá efectuarse en condiciones y lugares adecuados, tanto para su
conservación, así como para su despacho.
El Supervisor o Inspector, está facultado para rechazar el empleo de materiales, pruebas, análisis
o ensayos que no cumplan con las normas mencionadas o con las especificaciones técnicas.
Cuando exista duda sobre la calidad, características o propiedades de algún material, el
Supervisor podrá solicitar muestras, análisis, pruebas o ensayos del material que crea
conveniente, previo a la aprobación del uso de material en la obra.
1.4. CONTROL DE MATERIALES
Los ensayos de materiales, pruebas, así como los muestreos se llevarán a cabo por cuenta de la
entidad que ejecuta el proyecto, en la forma que se especifique y cuantas veces lo solicite
oportunamente el Supervisor o inspector, para lo cual se deberá suministrar las facilidades
razonables, mano de obra y materiales a emplear.
El ejecutor de la obra deberá contar con los Reglamentos, Manuales y Normas vigentes, para
garantizar un correcto control de materiales y aplicación de procedimientos estandarizados de
ensayos a efectuar. Así mismo, mencionamos algunas de las Normas oficiales peruanas de
materiales del INDECOPI que deben tener en consideración:
- INDECOPI 334.009 Cemento Portland tipo I
- INDECOPI 339.033 Preparación de probetas de concreto.
- INDECOPI 334.088 Aditivos.
- INDECOPI 339.034 Ensayo de probetas de concreto.
- INDECOPI 339.036 Toma de muestras de concreto.
- INDECOPI 339.059 Toma de testigos de concreto endurecido.
- INDECOPI 341.031 Acero de refuerzo para concreto armado.
- INDECOPI 400.037 Agregados.
El Supervisor o inspector puede rechazar el empleo de materiales, pruebas, análisis o
ensayos que no cumplan con las Normas mencionadas en estas Especificaciones Técnicas.
1.5. METODO DE EJECUCIÓN
El método de ejecución será definido en cada una de las partidas de las presentes
especificaciones.
1.6. METODO DE MEDICIÓN
La Unidad de Medida y la Norma de Medición serán definidas en cada una de las partidas
correspondientes.
1.7. FORMAS DE PAGO
La cantidad determinada según la partida en ejecución, será pagada al precio unitario del
presupuesto, y dicho pago constituirá compensación total por el costo de material, equipo, mano
de obra e imprevistos necesarios para su correcta ejecución.
1.8. SEGURIDAD EN LA EJECUCIÓN
Para la ejecución de los trabajos se debe cumplir como mínimo con los requisitos de seguridad
G-050 del RNE en todos los campos que se considera para las obras.
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
 “RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

1.9. PERSONAL DE OBRA

La entidad que ejecute la obra deberá contratar los servicios del personal, incluyendo al
Residente, así mismo puede sustituir al personal que a su juicio o que en el transcurso de la obra
demuestren ineptitud en el cargo encomendado.
1.10. EQUIPO DE OBRA
El equipo a utilizar en la obra, estará en proporción a la magnitud de la obra y debe ser el
suficiente para que la obra no sufra retrasos en su ejecución. Comprende la maquinaria necesaria
para la obra, así como el equipo auxiliar.
1.11. PROYECTO
En caso de discrepancias en dimensiones del proyecto, deben respetarse las dimensiones dadas
en el proyecto de Arquitectura.
1.12. GUARDIANIA DE OBRA
La obra en ejecución contará con una guardianía durante las 24 horas del día, siendo su
responsabilidad el cuidado de los materiales, equipos, herramientas y muebles que están en obra.
1.13. LIMPIEZA FINAL
Al terminar los trabajos y antes de entregar la obra, la entidad que ejecute el proyecto, procederá
a la demolición y/o desmontaje de las obras provisionales, eliminando cualquier área deteriorada
por él, dejándola limpia y conforme a los planos.
1.14. ENTREGA DE LA OBRA
Al terminar la obra, se hará entrega de la misma, designándose una comisión de recepción para
tal efecto.
Previamente, el supervisor o inspector hará una revisión final de todos los componentes del
proyecto y establecerá su conformidad, haciéndola conocer por escrito a la Entidad.
Se levantará un acta donde se establezca la conformidad con la obra o se establezcan los
defectos observados.
2. IOARR

“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO INFANTIL

SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA, DEPARTAMENTO PIURA”.

3. PARTIDAS
01.- OBRAS PROVISIONALES, TRABAJOS PRELIMINARES
01.01.- CONSTRUCCIONES PROVICIONALES
DESCRIPCIÓN
Son obras de carácter transitorio, para el servicio del personal administrativo y obrero, necesarias
para la buena marcha de la construcción. Dentro de las instalaciones básicas se debe tener en
cuenta:
Agua y Desagüe
El agua es un elemento primordial para el proceso de la construcción, por lo tanto, es obligatorio
la instalación de este servicio, efectuándose la distribución de acuerdo con las necesidades de los
trabajos, cubriendo también a los servicios higiénicos.
Los servicios higiénicos deberán contar con su sistema de desagüe respectivo.
Energía

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

Se deberán colocar los puntos de luz y fuerza en lugares seguros, lejos en lo posible de las zonas
húmedas.
PROCEDIMIENTO DE EJECUCIÓN:
El método de ejecución a utilizar para las obras provisionales será escogido o propuesto por el
Contratista y aprobado por la Municipalidad, con lo cual se dará el pase para el inicio de los
trabajos.
METODO DE MEDICIÓN
La Unidad de Medida será definida en cada una de las partidas correspondientes a este rubro
general.
FORMA DE PAGO
La cantidad determinada según la partida en ejecución, será pagada al precio unitario del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para su correcta ejecución.
01.01.01.- CARTEL DE INDENTIFICACIÓN DE OBRA
DESCRIPCIÓN
En consideración a esta partida, se deberá colocar en un lugar adecuado, estratégico y visible el
cartel de obra, que servirá para publicar el nombre de la obra, monto a ejecutarse, ubicación y
plazo respectivo, así como otros datos que la entidad considere necesarios.
PROCEDIMIENTO DE EJECUCIÓN:
La elaboración del cartel considerado en esta partida, deberá tener 3.60 m de ancho por 3.50m de
altura, con madera de 2½”x1½” y 2”x1½”, y planchas de triplay de 4mm, pintado con esmalte
sintético. Para su colocación se empleará cuartones de madera de 2½”x3½” en forma vertical
para darle una estabilidad adecuada a una altura de 2.00m medido desde la parte superior de la
base hasta el borde inferior del cartel. En su base llevará dados de 0.60 x 0.60 x 1.00 de concreto
1:10+30%PG de con refuerzo de alambre Nº 08 en forma de espiral.
El modelo será el proporcionado y en coordinación con el área técnica de la Municipalidad
distrital de Suyo.
METODO DE MEDICIÓN
Los trabajos que denoten la ejecución de esta partida, se medirán y cancelarán por Unidad
(Und.).
FORMA DE PAGO
El pago de estos trabajos se hará en forma global, con el precio unitario que se encuentra
definido en el presupuesto, con la previa aprobación del residente de Obra.
01.01.02.- CERCO DE OBRA CON POSTES Y MANTA DE SACO
DESCRIPCIÓN
Esta obra será de carácter temporal. Se tomará las precauciones del caso para la seguridad de los
trabajos, delimitando el área de trabajo mediante un cerco provisional.
Materiales: Se elaborará básicamente con manta de saco y madera de tornillo.
PROCEDIMIENTO DE EJECUCIÓN:
Este cerco se ubicará siguiendo el alineamiento del perímetro del área correspondiente al
mercado y se llevará a cabo con el fin de brindar seguridad a la zona donde se ejecutará la obra.
Culminada la obra, el Cerco será retirado sin dejar restos de ningún tipo.
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

METODO DE MEDICIÓN
El Cerco Provisional, se medirá por Metro Lineal (ML) y aprobado por el Supervisor de acuerdo
al especificado.
FORMA DE PAGO
El pago se efectuará al precio unitario, que será por Metro Lineal (ML), entendiéndose que dicho
precio pago constituirá compensación total por mano de obra, herramientas necesarias para la
realización de esta partida.
01.01.03.- CONSUMO DE ENERGÍA ELECTRICA Y AGUA EN OBRA
DESCRIPCIÓN
Son obras de carácter transitorio, para el servicio del personal administrativo y obrero, necesarias
para la buena marcha de la construcción.
Se deberán colocar los puntos de luz y fuerza en lugares seguros, lejos en lo posible de las zonas
húmedas.
El agua es un elemento primordial para el proceso de la construcción, por lo tanto, es obligatorio
la instalación de este servicio, efectuándose la distribución de acuerdo con las necesidades de los
trabajos, cubriendo también a los servicios higiénicos.
PROCEDIMIENTO DE EJECUCIÓN:
El procedimiento de ejecución a utilizar para las obras provisionales será escogido o propuesto
por la Municipalidad, con lo cual se dará el pase para el inicio de los trabajos.
METODO DE MEDICIÓN
La unidad de medida será el sistema Global (Glb.)
FORMA DE PAGO
La cantidad determinada según la partida en ejecución, será pagada al precio unitario del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para su correcta ejecución.
01.01.04.- MOVILIZACIÓN Y DESMOVILIZACIÓN DE EQUIPOS
DESCRIPCIÓN
Constituyen todas aquellas actividades realizadas para la ejecución de los trabajos, destinadas a
transportar todo el equipo necesario hacia la zona de los trabajos, para la realización de las
partidas incluidas en el presente presupuesto. Se entiende que el equipo transportado estará en
perfectas condiciones de operación.
Esta partida también incluye el retiro paulatino de este equipo conforme se vayan completando
las partidas de los trabajos.
Están incluidos la obtención y el pago de todos los permisos y seguros necesarios.
PROCEDIMIENTO DE EJECUCIÓN:
El método de ejecución para realizar estas actividades será escogido por el Residente de obra y
por las características de la partida a ejecutar en este trabajo no se requiere el uso de materiales.
METODO DE MEDICIÓN
La unidad de medida será el sistema Global (Glb.)
FORMA DE PAGO

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

La cantidad determinada según el método de medición, será pagada al precio unitario del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para su correcta ejecución.
01.02.- REMOCIONES
01.02.01.- DESMONTAJE DE REJAS METÁLICAS
01.02.02.- DESMONTAJE DE REJAS METÁLICAS
DESCRIPCIÓN
Esta partida comprende el desmontaje de las rejas metálicas y puertas metálicas existentes. Esta
partida comprende también el acarreo del material desmontado y no considera el traslado del
éste.
PROCEDIMIENTO DE EJECUCIÓN:
El procedimiento de ejecución será de acuerdo a las instrucciones impartidas por el Residente de
obra al personal encargado de la labor indicada. Sin embargo se debe considerar la conservación
el material desmontado.
METODO DE MEDICIÓN
La unidad de medida es el metro Lineal (ml).
FORMA DE PAGO
La cantidad determinada según el método de medición, será pagada al precio unitario del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para su correcta ejecución.
01.02.03.- DESMONTAJE DE JUEGOS INFANTILES EXISTENTES
DESCRIPCIÓN
Esta partida comprende el desmontaje de los juegos Infantiles existentes (Columpio, sube y baja,
Cubo metálico, pasamanos de metal y resbaladera). Esta partida comprende también el acarreo
del material desmontado y no considera el traslado el éste.
PROCEDIMIENTO DE EJECUCIÓN:
El procedimiento de ejecución será de acuerdo a las instrucciones impartidas por el Residente de
Obra al personal encargado de la labor indicada. Sin embargo, se debe considerar la
conservación del material desmontado.
METODO DE MEDICIÓN
El método de medición es la Unidad (Und).
FORMA DE PAGO
La cantidad determinada según el método de medición, será pagada al precio unitario del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para su correcta ejecución.
01.02.04.- REMOCIÓN DE POSTES EXISTENTES
DESCRIPCIÓN
Esta partida comprende la remoción de los postes de energía eléctrica existentes en el terreno.
Esta partida comprende también el acarreo del material desmontado y no considera el traslado el
éste.
PROCEDIMIENTO DE EJECUCIÓN:

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

El procedimiento de ejecución será de acuerdo a las instrucciones impartidas por el Residente de

obra al personal encargado de la labor indicada. Sin embargo, se debe considerar la conservación
del material desmontado.
METODO DE MEDICIÓN
El método de medición es global (Glb).
FORMA DE PAGO
La cantidad determinada según el método de medición, será pagada al precio unitario del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para su correcta ejecución.
01.02.05.- REMOCIÓN DE PLANTAS EXISTENTES
DESCRIPCIÓN
Esta partida comprende la remoción de las plantas existentes en el parque. Esta partida
comprende también el acarreo del material desmontado y no considera el traslado el éste.
PROCEDIMIENTO DE EJECUCIÓN:
El procedimiento de ejecución será de acuerdo a las instrucciones impartidas por el Residente de
obra al personal encargado de la labor indicada. Sin embargo, se debe considerar la conservación
del material desmontado.
METODO DE MEDICIÓN
El método de medición es global (Glb).
FORMA DE PAGO
La cantidad determinada según el método de medición, será pagada al precio unitario del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para su correcta ejecución.
01.02.06.- MOVILIZACIÓN DE REMOCIONES Y MATERIAL DESMONTADO
DESCRIPCIÓN
Constituyen la actividad de transportar todo el material desmontado para dejar libre la zona de
trabajo.
PROCEDIMIENTO DE EJECUCIÓN:
El procedimiento de ejecución será de acuerdo a las instrucciones impartidas por el Contratista al
personal encargado de la labor indicada.
METODO DE MEDICIÓN
El método de medición es la Unidad(Und).
FORMA DE PAGO
La cantidad determinada según el método de medición, será pagada al precio unitario del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para su correcta ejecución.
01.03.- DEMOLICIONES
01.03.01.- DEMOLICIONES DE MUROS DE CONCRETO SIMPLE
01.03.02.- DEMOLICIONES DE COLUMNAS DE CONCRETO SIMPLE
DESCRIPCIÓN

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

Esta partida comprende la demolición de muros y columnas de concreto simple que circulan el
área del parque, esta demolición se efectuará con equipo.
PROCEDIMIENTO DE EJECUCIÓN:
El método de ejecución será de acuerdo a las instrucciones impartidas por el Residente de obra al
personal encargado de la labor indicada. Sin embargo, estas demoliciones se deben realizar sin
dañar las estructuras adyacentes a los muros para demolición. Además, comprende el acarreo del
material demolido.
METODO DE MEDICIÓN
El método de medición es metro cúbico (m3)
FORMA DE PAGO
La cantidad determinada según el método de medición, será pagada al precio unitario del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para su correcta ejecución.
01.03.03.- DEMOLICIÓN DE VEREDAS DE CONCRETO SIMPLE
DESCRIPCIÓN
Esta partida comprende la demolición del piso y veredas del establecimiento.
PROCEDIMIENTO DE EJECUCIÓN:
El método de ejecución será de acuerdo a las instrucciones impartidas por el Residente de Obra
al personal encargado de la labor indicada. Sin embargo, estas demoliciones se deben realizar sin
dañar las estructuras adyacentes. Además, comprende el acarreo del material demolido.
METODO DE MEDICIÓN
El método de medición es metro cúbico (m3)
FORMA DE PAGO
La cantidad determinada según el método de medición, será pagada al precio unitario del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para su correcta ejecución
01.03.04.- DEMOLICIÓN DE BANCAS DE CONCRETO SIMPLE
01.03.04.- DEMOLICIÓN DE ESCALERAS DE CONCRETO SIMPLE
DESCRIPCIÓN
Esta partida comprende la demolición de las bancas y las escaleras de concreto simple que se
encuentras en el terreno.
PROCEDIMIENTO DE EJECUCIÓN:
El método de ejecución será de acuerdo a las instrucciones impartidas por el Residente de obra al
personal encargado de la labor indicada. Sin embargo, estas demoliciones se deben realizar sin
dañar las estructuras adyacentes a los muros para demolición. Además, comprende el acarreo del
material demolido.
METODO DE MEDICIÓN
El método de medición es metro cúbico (m3)
FORMA DE PAGO

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

La cantidad determinada según el método de medición, será pagada al precio unitario del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para su correcta ejecución.
01.03.05.- MOVILIZACIÓN DE MATERIAL DE DEMOLICIÓN
DESCRIPCIÓN
Constituyen la actividad de transportar todo el material de demolición, esta partida incluye el
retiro de todos los escombros y el correcto acarreo de éste en una zona estratégica para mitigar la
contaminación.
PROCEDIMIENTO DE EJECUCIÓN:
El procedimiento de ejecución será de acuerdo a las instrucciones impartidas por el Contratista al
personal encargado de la labor indicada. Contando con maquinaria pesada como lo establece la
partida.
METODO DE MEDICIÓN
El método de medición es metro cúbico (m3).
FORMA DE PAGO
La cantidad determinada según el método de medición, será pagada al precio unitario del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para su correcta ejecución.
02.- ESTRUCTURAS
02.01.- MOVIMIENTO DE TIERRAS
02.01.01.- EXCAVACIÓN DE TERRENO CON MAQUINARIA
DESCRIPCIÓN
Esta partida incluye los trabajos de corte y extracción en todo el ancho de corte que especifican
los planos. Estos trabajos se ejecutarán con retroexcavadora cobre llantas. Cualquier sobre
excavación no sustentada será responsabilidad del inspector y/o residente y se debe rellenar el
exceso de corte con el mismo material que se va utilizar en el relleno, sin reconocimiento de
mayores gastos. El material proveniente de los cortes deberá ser retirado para seguridad y
limpieza del trabajo.
PROCEDIMIENTO DE EJECUCIÓN:
La excavación se ejecutará alcanzando las líneas rasantes y/o elevaciones indicadas en los
planos. Las dimensiones de las excavaciones serán tales con las especificaciones en los planos
y/o residente de obra.
Las profundidades de excavación aparecen indicadas en los planos, pero podrán ser modificadas
por la Entidad, en caso de considerarlo necesario cuando los materiales encontrados, no son los
apropiados tales como terrenos sin compactar o terrenos con material orgánico objetable, basura
u otros materiales inapropiados.
El Residente de obra deberá tener en cuenta al momento de efectuar la excavación de las zanjas
la posible existencia de instalaciones subterráneas, por lo que debe tomar las precauciones del
caso, a fin de no interrumpir el servicio que prestan éstas y proseguir con el trabajo
encomendado.
Asimismo, pueden presentarse obstrucciones como cimentaciones, muros, etc., en cuyo caso
deberá dar parte a la Entidad quien determinará lo conveniente dadas las condiciones en que se
presente el caso.
El material sobrante excavado, si es apropiado para el relleno de zanjas, podrá ser acopiado y
usado como material selecto y/o calificado de relleno.

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cúbico (m3).
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida.
02.02.- RAMPAS DE CONCRETO
02.02.01.- TRAZO Y REPLANTEO DE RAMPAS
02.02.01.01.- TRAZO Y NIVELES Y REPLANTEO DE RAMPAS
DESCRIPCIÓN
El trazo y replanteo preliminar, es un trabajo que se realizará antes de realizar cualquier
excavación para las obras definitivas.
Comprende el replanteo de los planos en el terreno y nivelado, fijando los ejes de referencia y las
estacas de nivelación.
Se marcará los ejes y a continuación se marcará las líneas del ancho de las cimentaciones en
armonía con los planos de Arquitectura y Estructuras, estos ejes deberán ser aprobados por el
Ingeniero Residente, antes que se inicie con las excavaciones.
PROCEDIMIENTO DE EJECUCIÓN:
Se marcará los ejes y a continuación se marcará las líneas del ancho de las cimentaciones en
armonía con los planos de Arquitectura y Estructuras, estos ejes deberán ser aprobados por el
Ingeniero Supervisor, antes que se inicie con las excavaciones.
METODO DE MEDICIÓN
La unidad de medición de estas partidas será el Metro Cuadrado (m2).
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida.
02.02.02.- MOVIMIENTOS DE TIERRA
02.02.02.01.- CORTE Y PERFILADO DE TERRENO MANUAL
02.02.02.02.- EXCAVACIÓN DE ZANJAS PARA BORDILLO
DESCRIPCIÓN
Esta partida comprende el corte del terreno natural existente hasta el nivel de la sub-rasante,
según lo indicado en los planos. Este corte se efectúa con la finalidad de trasladar sobre este
terreno de fundación el nivel de diseño, cuyas medidas y niveles deberán ser llevados al terreno
debidamente estacado. Para los efectos de llevar a cabo este trabajo se debe tener en cuenta el
establecer las medidas de seguridad y protección, tanto para el personal de la construcción, así
como para las personas y público en general.
PROCEDIMIENTO DE EJECUCIÓN:
Luego de haber trasladado el diseño geométrico al terreno de fundación se procederá a colocar
los puntos conteniendo los niveles de conformación de la sub-rasante, previa verificación del
Residente de obra, para luego proceder al corte del terreno a los niveles indicados en planos.
La excavación se ejecutará alcanzando las líneas rasantes y/o elevaciones indicadas en los
planos. Las dimensiones de las excavaciones serán tales, que permitan colocar en todo su ancho
y largo las tuberías correspondientes.
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cúbico (m3).
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida.
02.02.03.- RELLENOS CON MATERIAL
02.02.03.01.- RELLENO, NIVELACIÓN Y COMPACTACIÓN DE SUB RASANTE e=0.10 m
DESCRIPCIÓN
Comprende el trabajo a realizar mediante la aplicación de capas sucesivas de material adecuado
y espesor mínimo compactado de 0.10 m, hasta lograr los niveles establecidos en los planos.
PROCEDIMIENTO DE EJECUCIÓN:
El relleno común se efectuará con afirmado. No se pondrá material que contenga barro, raíces de
plantas, material orgánico, etc. y serán compactados en capas cada 10 cm, previamente se
humedecerá el material para lograr los niveles de compactación deseados.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cuadrado (m2)
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cuadrado (m2) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
02.02.03.02.- BASE DE HORMIGON COMPACTADO e=0.10 m
DESCRIPCIÓN
Comprende el trabajo a realizar mediante la aplicación de capas sucesivas de hormigón con un
espesor compactado de 0.10 m, como establece en los planos.
PROCEDIMIENTO DE EJECUCIÓN:
El relleno se efectuará con hormigón. La compactación será con maquinaría y serán
compactados en capas cada 10 cm, previamente se humedecerá el material para lograr los niveles
de compactación deseados.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cuadrado (m2)
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cuadrado (m2) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
02.02.04.- ACARREO Y ELIMINACIÓN DE MATERIAL EXCEDENTE
02.02.04.01.- ACARREO DE MATERIAL EXCEDENTE
02.02.04.02- ELIMINACIÓN DE MATERIAL EXCEDENTE DM=10KM
DESCRIPCIÓN

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

Todo el material excedente, después de haber ejecutado los trabajos de excavaciones, deberá ser
acumulado para posteriormente ser eliminado. Así mismo, durante el proceso constructivo, no se
permitirá que se acumulen los sobrantes provenientes de las demoliciones y/o materiales en
general como restos de mortero, piedras, basura, deshechos de carpintería, bolsas rotas de
cemento, etc., más de 48 horas en el área de trabajo.
PROCEDIMIENTO DE EJECUCIÓN:
Todo el material a eliminar se juntará en rumas alejadas del área de la construcción en sitios
accesibles para su eliminación con vehículos adecuados, previniendo en el carguío la formación
de polvo excesivo, para lo cual se dispondrá de un sistema de regado conveniente. No se
permitirá la acumulación del material en el terreno por más de 48 horas.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cúbico (m3)
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
02.02.05.- CONCRETO SIMPLE
02.02.05.01.- CONCRETO F’c=175 kg/cm2
02.02.05.02.- ENCOFRADO Y DESENCOFRADO
DESCRIPCIÓN
Comprende las construcciones en las que se utilizará concreto de resistencia a la compresión f’c
= 175 Kg/cm2. La dosificación en volumen será de cemento: arena gruesa: gravilla (1/2” – 3/4”)
= 1:2.5: 2.5, relación agua cemento a/c = 0.45, los agregados serán de río y deben estar limpios.
Materiales y Concreto:
Los requisitos de resistencia se basan en el valor de f'c a los 28 días, los resultados de los
ensayos de resistencia a la flexión o a la tracción por compresión diametral, no deberán ser
utilizados como criterio para la aceptación del concreto.
El peso del concreto normal estará entre 2200 y 2500 Kg/m3, considerándose un valor promedio
de 2400 Kg/m3 para los cálculos estructurales y la selección de las proporciones de la mezcla.
Cemento Pórtland:
Será del tipo I y cumplirá con las especificaciones de la Norma ASTM C-150, considerándose
oficialmente por pie3 de volumen un peso de 42.5 Kg.
El almacenaje se hará en un lugar preferentemente constituido por una losa de concreto o en un
nivel algo más elevado que el del terreno natural, debe apilarse en rumas de no más de 10 bolsas,
recepcionándose tan solo aquellas con coberturas sanas y que no presenten roturas o
endurecimientos en su superficie.
Agregados:
Los agregados seleccionados deben ser provenientes de río, limpios de buena calidad y
aprobados por la Inspección, antes de ser utilizados en la preparación del concreto. Los
agregados fino y grueso deberán ser manejados como materiales independientes.
Los agregados seleccionados deberán ser procesados, transportados, manipulados, almacenados
y pesados de manera tal que se garantice que la pérdida de finos sea mínima, que se mantendrá la
uniformidad de los mismos, no se producirán contaminación por sustancias extrañas y no se
presentará rotura o segregación importante en ellos.

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

El agregado fino o grueso no deberá contener sales solubles totales en no más del 0.015% en
peso de cemento.
Agregado Fino:
Esto puede consistir de arena natura, manufacturada o una combinación de ambas, estará
compuesto de partículas limpias, duras, compactas y resistentes; de perfil angular y libre de
partículas escamosas o blandas, materia orgánica u otras sustancias dañinas.
El módulo de fineza del agregado fino no deberá ser menor de 2.3 ni mayor de 3.1 y se
mantendrá dentro de más o menos el 20% del valor asumido para la selección de las
proporciones del concreto.

El agregado fino deberá estar graduado dentro de los siguientes límites para mallas de la serie
Tyler:

MALLA % QUE PASA

3/8 (9,5 mm) 100

N° 4 (4,75 mm) 95 a 100
N° 8 (2,36 mm) 80 a 85
N° 16 (1,18 mm) 50 a 85
N° 30 (600 micrones) 25 a 60
N° 50 (300 micrones) 10 a 30
N° 100 (150 micrones) 2 a 10

Los porcentajes de partículas inconvenientes no deberán exceder de los siguientes límites:

Lentes de arcilla y partículas desmenuzables .....…. 3.0 %
Material más fino que la malla 200
- Concretos sujetos a abrasión .......... 3.0 %
- Otros Concretos. .......... 5.0%
Carbón y lignito
- Cuando la apariencia superficial .......... 0.5 %
Agregado Grueso:
Este puede consistir de grava natural o triturada. Estará conformada por fragmentos cuyo perfil
sea preferentemente angular o semi-angular, limpios, duros, compactos, resistentes, de textura
preferentemente rugosa, y libres de material escamoso o de partículas blandas.
La resistencia a la compresión del agregado grueso no será menor de 600 Kg/cm2.
Estas limitaciones pueden ser obviadas por la Inspección, si a su juicio, la trabajabilidad del
concreto y los procedimientos de compactación son tales que el concreto puede ser colocado sin
que se forme cangrejeras o vacíos.
El agregado grueso cumplirá con los siguientes límites granulométricos.

MALLA % QUE PASA

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

1 ½" 100
1" 95 – 100
½" 25 – 60
N° 4 10 máx.
N° 8 5 máx.

Las partículas perjudiciales presentes en el agregado grueso no deberán exceder los siguientes
valores:
Arcilla 0.25 %
Partículas blandas 5.00 %
Material más fino que malla 200 1.00 %
El lavado de las partículas de agregado grueso se deberá hacer con agua libre de materia
orgánica, sales o sólidos en suspensión.
El almacenamiento de los agregados se hará en un espacio lo suficientemente extenso, para
evitar que se produzca mezclas entre ellos; de modo preferente debe ser una losa de concreto,
para evitar su mezcla con elementos nocivos.
MÉTODO DE CONSTRUCCIÓN:
a) Encofrado:
Tiene como función confinar el concreto no endurecido a fin de lograr una estructura con el
perfil, niveles, alineamientos y dimensiones especificadas.
La Inspección deberá aprobar el diseño y el proceso constructivo de los encofrados y su
ejecución permitirá obtener las dimensiones finales de los elementos estructurales con
diferencias menores que las tolerancias máximas establecidas.
Toda la madera en contacto con el concreto deberá estar libre de agujeros, nudos, hendiduras,
rajaduras, alabeos y, en general, cualquier defecto que pueda atentar contra la apariencia de la
estructura terminada. Las maderas defectuosas que atentan contra su resistencia deben ser
rechazadas.
b) Colocación de concreto:
La colocación del concreto, se hará desde la mezcladora, empleándose carretillas o buggies, para
distancias cortas o para depositarlo en los encofrados. Para estos procedimientos deberá evitarse:
Variaciones en la consistencia del concreto.
Segregación, y
Evaporación del agua de mezclado.
Previamente a la colocación del concreto, el Contratista y/o la Inspección deberán verificar:
Que las cotas y dimensiones de los elementos estructurales correspondan con las de los planos.
La presencia y correcta ubicación de las varillas de refuerzo.
Que los encofrados estén terminados adecuadamente arriostrados, humedecidos y aceitados.
Que se cuenta en obra con los equipos y materiales necesarios para la protección y curado.
Perfectas condiciones de empleo de los equipos.
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

En ningún caso la temperatura del concreto a ser colocado será mayor de 32°C ni menor de
13°C. Será menor de 25°C si la menor dimensión lineal de la sección no excede a 75 cm.
El programa de trabajo y el equipo de colocación deben ser aprobados por la Inspección.
c) Compactación:
Después de colocar el concreto por franjas, una después de otras luego de iniciado el fraguado de
cada franja anterior, es recomendable la compactación por vibración.
El vibrado no debe prolongarse demasiado tiempo en un solo punto, recomendándose tiempos de
vibrado de 8 a 15 seg. cada 30 cm. Particularmente para la compactación se tendrá en cuenta lo
siguiente:
Si la consolidación se efectúa con equipos de compactación mecánicos, se elegirán
asentamientos que varían en el rango de 1 a 3 cm. Para espesores de menos de 20 cm. es
recomendable el empleo de vibradores de superficie.
d) Protección y Desencofrado:
El concreto colocado deberá ser protegido de los efectos de la lluvia, agua en movimiento,
viento, sol, secado prematuro, sobrecargas y, en general, de toda acción mecánica o química que
pueda dañarlo.
El retiro temprano de los encofrados tiene la doble finalidad de iniciar sin demora el proceso de
curado y, efectuar cualquier reparación a la superficie del concreto mientras éste está poco
endurecido.
La inspección autorizará la remoción de los encofrados únicamente cuando la resistencia del
concreto alcance un valor doble del que sea necesario para soportar las tensiones que aparecen en
el elemento estructural en el momento de desencofrar.
En ningún caso se hará actuar totalmente las cargas de diseño en tanto no hayan transcurridos
por lo menos 28 días contados a partir de la fecha de vaciado del elemento estructural.
Las juntas de contracción, las de dilatación o expansión y las articulaciones, deberán ser
liberadas en todos los elementos de los encofrados que puedan oponerse a su funcionamiento.
e) Reparaciones Superficiales y Curados:
El proceso de reparación y la ejecución de esta operación no afectarán la resistencia ni
durabilidad del concreto; se realizará con personal especializado y bajo la supervisión
permanente de la Inspección.
La superficie reparada, una vez endurecida, deberá estar libre de grietas por contracción.
Para el curado, el constructor deberá:
Mantener el concreto con un contenido de humedad adecuado.
Mantener la temperatura del concreto por encima de los 13°C y uniformemente distribuida.
Protección del elemento estructural contra cualquier tipo de alteración mecánica.
Mantener el curado durante el tiempo necesario para obtener la hidratación del cemento y el
endurecimiento del concreto en el rango de valores requeridos por la seguridad de la estructura.
Se permite además el uso de aditivos específicos para este fin previa coordinación con la
supervisión.
Los concretos preparados con Cemento Tipo I que han sido curados bajo condiciones
atmosféricas normales, deberá mantenerse sobre los 10°C, en condición húmeda, por lo menos
21 días después de colocados.
METODO DE MEDICION

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

La unidad de medida será por metro cúbico (m3).

BASE DE PAGO
El pago se efectuará de acuerdo al Sistema de Contratación considerado por la Entidad para el
proceso de selección, ciñéndose a lo convenido en el Contrato de ejecución de obra y a lo
indicado en el Reglamento de la Ley de Contrataciones del Estado.
02.02.06.- JUNTAS DE DILATACIÓN
02.02.06.01.- JUNTAS DE CONSTRUCCIÓN CON MEZCLA ASFÁLTICA RC-250

DESCRIPCIÓN
Esta partida comprende el aprovisionamiento y colocación de las juntas de dilatación, de la clase,
tipo, lugares y dimensiones fijadas en los planos de acuerdo a la presente especificación.
 El asfalto RC-250 es una mezcla de asfalto de penetración con un destilado de petróleo muy
volátil, del tipo de la gasolina, por lo cual el producto se clasifica como Asfalto de Curado
Rápido. El número 250 asociado con el nombre indica la viscosidad cinemática permisible en cSt
a 60°C (144°F). La viscosidad del producto depende del tipo de asfalto de penetración, de la
volatilidad del solvente y de la proporción de los componentes.
Materiales
Arena gruesa: Deberá ser arena limpia, silicosa y lavada, de granos duros, resistentes y lustrosos,
libre de cantidades perjudiciales de polvo, terrones, partículas suaves y escamosas, esquistos o
pizarras, cal libre, álcalis, ácidos y materias orgánicas. En general, deberá estar de acuerdo con
las Normas ASTM C-33-0 T.ç
Asfalto Rc-250: Impermeabiliza la estructura del pavimento, haciéndolo poco sensible a la
humedad y eficaz contra la humedad del agua proveniente de la precipitación. Proporciona una
íntima unión y cohesión entre agregados, haciéndolo capaz de resistir la acción mecánica de
disgregación producida por las cargas de los vehículos.
MÉTODO DE CONSTRUCCIÓN
Para habilitar las dimensiones de las juntas se colocará tecnoport de 1” de ancho antes de
construir la estructura indicada en los planos del proyecto.
Se utilizará el mortero asfáltico para las juntas de 1” de espesor que serán colocadas rellenando
los espacios entre los muros de ladrillo y las veredas interiores y entre los paños de los patios del
Colegio, para evitar fisuras por efectos de la dilatación térmica o por los asentamientos
diferenciales que pudieran presentarse en la edificación
Antes de aplicar el mortero asfáltico, se limpiará la junta y se sellará con la mezcla 1: 2, de
asfalto- arena gruesa.
MÉTODO DE MEDICIÓN
La Unidad de medición es por Metro lineal (M); se medirá la longitud de juntas efectivamente
ejecutada, para la realización total de la partida.
CONDICIONES DE PAGO
El pago se efectuará por Metro lineal, según precio unitario, dicho pago constituirá
compensación total por la mano de obra, equipos, herramientas y cualquier otro insumo que se
requiera para ejecutar la partida. El Supervisor será el encargado de aprobar la partida.
02.03.- PISOS DE CONCRETO
02.03.01.- TRAZO Y REPLANTEO DE PISOS DE CONCRETO
02.03.01.01.- TRAZO Y NIVELES Y REPLANTEO DE PISOS DE CONCRETO
DESCRIPCIÓN
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

El trazo y replanteo preliminar, es un trabajo que se realizará antes de realizar cualquier

excavación para las obras definitivas.
Comprende el replanteo de los planos en el terreno y nivelado, fijando los ejes de referencia y las
estacas de nivelación.
Se marcará los ejes y a continuación se marcará las líneas del ancho de las cimentaciones en
armonía con los planos de Arquitectura y Estructuras, estos ejes deberán ser aprobados por el
Ingeniero Residente, antes que se inicie con las excavaciones.
PROCEDIMIENTO DE EJECUCIÓN:
Se marcará los ejes y a continuación se marcará las líneas del ancho de las cimentaciones en
armonía con los planos de Arquitectura y Estructuras, estos ejes deberán ser aprobados por el
Ingeniero Supervisor, antes que se inicie con las excavaciones.
METODO DE MEDICIÓN
La unidad de medición de estas partidas será el Metro Cuadrado (m2).
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida.
02.03.02.- MOVIMIENTOS DE TIERRA
02.03.02.01.- CORTE Y PERFILADO DE TERRENO MANUAL
DESCRIPCIÓN
Esta partida comprende el corte del terreno natural existente hasta el nivel de la sub-rasante,
según lo indicado en los planos. Este corte se efectúa con la finalidad de trasladar sobre este
terreno de fundación el nivel de diseño, cuyas medidas y niveles deberán ser llevados al terreno
debidamente estacado. Para los efectos de llevar a cabo este trabajo se debe tener en cuenta el
establecer las medidas de seguridad y protección, tanto para el personal de la construcción, así
como para las personas y público en general.
PROCEDIMIENTO DE EJECUCIÓN:
Luego de haber trasladado el diseño geométrico al terreno de fundación se procederá a colocar
los puntos conteniendo los niveles de conformación de la sub-rasante, previa verificación del
Residente de obra, para luego proceder al corte del terreno a los niveles indicados en planos.
La excavación se ejecutará alcanzando las líneas rasantes y/o elevaciones indicadas en los
planos. Las dimensiones de las excavaciones serán tales, que permitan colocar en todo su ancho
y largo las tuberías correspondientes.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cúbico (m3).
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida.
02.03.03.- RELLENOS CON MATERIAL
02.03.03.01.- RELLENO, NIVELACIÓN Y COMPACTACIÓN DE SUB RASANTE e=0.10 m
DESCRIPCIÓN

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

Comprende el trabajo a realizar mediante la aplicación de capas sucesivas de material adecuado

y espesor mínimo compactado de 0.10 m, hasta lograr los niveles establecidos en los planos.
PROCEDIMIENTO DE EJECUCIÓN:
El relleno común se efectuará con afirmado. No se pondrá material que contenga barro, raíces de
plantas, material orgánico, etc. y serán compactados en capas cada 10 cm, previamente se
humedecerá el material para lograr los niveles de compactación deseados.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cuadrado (m2)
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cuadrado (m2) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
02.03.03.02.- BASE DE HORMIGÓN COMPACTADO e=0.10 m
DESCRIPCIÓN
Comprende el trabajo a realizar mediante la aplicación de capas sucesivas de hormigón con un
espesor compactado de 0.10 m, como establece en los planos.
PROCEDIMIENTO DE EJECUCIÓN:
El relleno se efectuará con hormigón. La compactación será con maquinaría y serán
compactados en capas cada 10 cm, previamente se humedecerá el material para lograr los niveles
de compactación deseados.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cuadrado (m2)
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cuadrado (m2) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
02.03.04.- ACARREO Y ELIMINACIÓN DE MATERIAL EXCEDENTE
02.03.04.01.- ACARREO DE MATERIAL EXCEDENTE
02.03.04.02- ELIMINACIÓN DE MATERIAL EXCEDENTE DM=10KM
DESCRIPCIÓN
Todo el material excedente, después de haber ejecutado los trabajos de excavaciones, deberá ser
acumulado para posteriormente ser eliminado. Así mismo, durante el proceso constructivo, no se
permitirá que se acumulen los sobrantes provenientes de las demoliciones y/o materiales en
general como restos de mortero, piedras, basura, deshechos de carpintería, bolsas rotas de
cemento, etc., más de 48 horas en el área de trabajo.
PROCEDIMIENTO DE EJECUCIÓN:
Todo el material a eliminar se juntará en rumas alejadas del área de la construcción en sitios
accesibles para su eliminación con vehículos adecuados, previniendo en el carguío la formación
de polvo excesivo, para lo cual se dispondrá de un sistema de regado conveniente. No se
permitirá la acumulación del material en el terreno por más de 48 horas.
METODO DE MEDICIÓN

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

La unidad de medición de esta partida será el Metro Cúbico (m3)

FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
02.03.05.- CONCRETO SIMPLE
02.03.05.01.- CONCRETO F’c=100 kg/cm2
02.03.05.02.- ENCOFRADO Y DESENCOFRADO
DESCRIPCIÓN
Comprende las construcciones en las que se utilizará concreto de resistencia a la compresión f’c
= 100 Kg/cm2.
Materiales y Concreto:
Los requisitos de resistencia se basan en el valor de f'c a los 28 días, los resultados de los
ensayos de resistencia a la flexión o a la tracción por compresión diametral, no deberán ser
utilizados como criterio para la aceptación del concreto.
El peso del concreto normal estará entre 2200 y 2500 Kg/m3, considerándose un valor promedio
de 2400 Kg/m3 para los cálculos estructurales y la selección de las proporciones de la mezcla.
Cemento Pórtland:
Será del tipo I y cumplirá con las especificaciones de la Norma ASTM C-150, considerándose
oficialmente por pie3 de volumen un peso de 42.5 Kg.
El almacenaje se hará en un lugar preferentemente constituido por una losa de concreto o en un
nivel algo más elevado que el del terreno natural, debe apilarse en rumas de no más de 10 bolsas,
recepcionándose tan solo aquellas con coberturas sanas y que no presenten roturas o
endurecimientos en su superficie.
Agregados:
Los agregados seleccionados deben ser provenientes de río, limpios de buena calidad y
aprobados por la Inspección, antes de ser utilizados en la preparación del concreto. Los
agregados fino y grueso deberán ser manejados como materiales independientes.
Los agregados seleccionados deberán ser procesados, transportados, manipulados, almacenados
y pesados de manera tal que se garantice que la pérdida de finos sea mínima, que se mantendrá la
uniformidad de los mismos, no se producirán contaminación por sustancias extrañas y no se
presentará rotura o segregación importante en ellos.
El agregado fino o grueso no deberá contener sales solubles totales en no más del 0.015% en
peso de cemento.
Agregado Fino:
Esto puede consistir de arena natura, manufacturada o una combinación de ambas, estará
compuesto de partículas limpias, duras, compactas y resistentes; de perfil angular y libre de
partículas escamosas o blandas, materia orgánica u otras sustancias dañinas.
El módulo de fineza del agregado fino no deberá ser menor de 2.3 ni mayor de 3.1 y se
mantendrá dentro de más o menos el 20% del valor asumido para la selección de las
proporciones del concreto.

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

El agregado fino deberá estar graduado dentro de los siguientes límites para mallas de la serie
Tyler:

MALLA % QUE PASA

3/8 (9,5 mm) 100

N° 4 (4,75 mm) 95 a 100
N° 8 (2,36 mm) 80 a 85
N° 16 (1,18 mm) 50 a 85
N° 30 (600 micrones) 25 a 60
N° 50 (300 micrones) 10 a 30
N° 100 (150 micrones) 2 a 10

Los porcentajes de partículas inconvenientes no deberán exceder de los siguientes límites:

Lentes de arcilla y partículas desmenuzables .....…. 3.0 %
Material más fino que la malla 200
- Concretos sujetos a abrasión .......... 3.0 %
- Otros Concretos. .......... 5.0%
Carbón y lignito
- Cuando la apariencia superficial .......... 0.5 %
Agregado Grueso:
Este puede consistir de grava natural o triturada. Estará conformada por fragmentos cuyo perfil
sea preferentemente angular o semi-angular, limpios, duros, compactos, resistentes, de textura
preferentemente rugosa, y libres de material escamoso o de partículas blandas.
La resistencia a la compresión del agregado grueso no será menor de 600 Kg/cm2.
Estas limitaciones pueden ser obviadas por la Inspección, si a su juicio, la trabajabilidad del
concreto y los procedimientos de compactación son tales que el concreto puede ser colocado sin
que se forme cangrejeras o vacíos.
El agregado grueso cumplirá con los siguientes límites granulométricos.

MALLA % QUE PASA

1 ½" 100
1" 95 – 100
½" 25 – 60
N° 4 10 máx.
N° 8 5 máx.

Las partículas perjudiciales presentes en el agregado grueso no deberán exceder los siguientes
valores:
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

Arcilla 0.25 %
Partículas blandas 5.00 %
Material más fino que malla 200 1.00 %
El lavado de las partículas de agregado grueso se deberá hacer con agua libre de materia
orgánica, sales o sólidos en suspensión.
El almacenamiento de los agregados se hará en un espacio lo suficientemente extenso, para
evitar que se produzca mezclas entre ellos; de modo preferente debe ser una losa de concreto,
para evitar su mezcla con elementos nocivos.
MÉTODO DE CONSTRUCCIÓN:
a) Encofrado:
Tiene como función confinar el concreto no endurecido a fin de lograr una estructura con el
perfil, niveles, alineamientos y dimensiones especificadas.
La Inspección deberá aprobar el diseño y el proceso constructivo de los encofrados y su
ejecución permitirá obtener las dimensiones finales de los elementos estructurales con
diferencias menores que las tolerancias máximas establecidas.
Toda la madera en contacto con el concreto deberá estar libre de agujeros, nudos, hendiduras,
rajaduras, alabeos y, en general, cualquier defecto que pueda atentar contra la apariencia de la
estructura terminada. Las maderas defectuosas que atentan contra su resistencia deben ser
rechazadas.
b) Colocación de concreto:
La colocación del concreto, se hará desde la mezcladora, empleándose carretillas o buggies, para
distancias cortas o para depositarlo en los encofrados. Para estos procedimientos deberá evitarse:
Variaciones en la consistencia del concreto.
Segregación, y
Evaporación del agua de mezclado.
Previamente a la colocación del concreto, el Contratista y/o la Inspección deberán verificar:
Que las cotas y dimensiones de los elementos estructurales correspondan con las de los planos.
La presencia y correcta ubicación de las varillas de refuerzo.
Que los encofrados estén terminados adecuadamente arriostrados, humedecidos y aceitados.
Que se cuenta en obra con los equipos y materiales necesarios para la protección y curado.
Perfectas condiciones de empleo de los equipos.
En ningún caso la temperatura del concreto a ser colocado será mayor de 32°C ni menor de
13°C. Será menor de 25°C si la menor dimensión lineal de la sección no excede a 75 cm.
El programa de trabajo y el equipo de colocación deben ser aprobados por la Inspección.
c) Compactación:
Después de colocar el concreto por franjas, una después de otras luego de iniciado el fraguado de
cada franja anterior, es recomendable la compactación por vibración.
El vibrado no debe prolongarse demasiado tiempo en un solo punto, recomendándose tiempos de
vibrado de 8 a 15 seg. cada 30 cm. Particularmente para la compactación se tendrá en cuenta lo
siguiente:

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

Si la consolidación se efectúa con equipos de compactación mecánicos, se elegirán

asentamientos que varían en el rango de 1 a 3 cm. Para espesores de menos de 20 cm. es
recomendable el empleo de vibradores de superficie.
d) Protección y Desencofrado:
El concreto colocado deberá ser protegido de los efectos de la lluvia, agua en movimiento,
viento, sol, secado prematuro, sobrecargas y, en general, de toda acción mecánica o química que
pueda dañarlo.
El retiro temprano de los encofrados tiene la doble finalidad de iniciar sin demora el proceso de
curado y, efectuar cualquier reparación a la superficie del concreto mientras éste está poco
endurecido.
La inspección autorizará la remoción de los encofrados únicamente cuando la resistencia del
concreto alcance un valor doble del que sea necesario para soportar las tensiones que aparecen en
el elemento estructural en el momento de desencofrar.
En ningún caso se hará actuar totalmente las cargas de diseño en tanto no hayan transcurridos
por lo menos 28 días contados a partir de la fecha de vaciado del elemento estructural.
Las juntas de contracción, las de dilatación o expansión y las articulaciones, deberán ser
liberadas en todos los elementos de los encofrados que puedan oponerse a su funcionamiento.
e) Reparaciones Superficiales y Curados:
El proceso de reparación y la ejecución de esta operación no afectarán la resistencia ni
durabilidad del concreto; se realizará con personal especializado y bajo la supervisión
permanente de la Inspección.
La superficie reparada, una vez endurecida, deberá estar libre de grietas por contracción.
Para el curado, el constructor deberá:
Mantener el concreto con un contenido de humedad adecuado.
Mantener la temperatura del concreto por encima de los 13°C y uniformemente distribuida.
Protección del elemento estructural contra cualquier tipo de alteración mecánica.
Mantener el curado durante el tiempo necesario para obtener la hidratación del cemento y el
endurecimiento del concreto en el rango de valores requeridos por la seguridad de la estructura.
Se permite además el uso de aditivos específicos para este fin previa coordinación con la
supervisión.
Los concretos preparados con Cemento Tipo I que han sido curados bajo condiciones
atmosféricas normales, deberá mantenerse sobre los 10°C, en condición húmeda, por lo menos
21 días después de colocados.
METODO DE MEDICION
La unidad de medida será por metro cúbico (m3).
BASE DE PAGO
El pago se efectuará de acuerdo al Sistema de Contratación considerado por la Entidad para el
proceso de selección, ciñéndose a lo convenido en el Contrato de ejecución de obra y a lo
indicado en el Reglamento de la Ley de Contrataciones del Estado.
02.03.06.- JUNTAS DE DILATACIÓN
02.03.06.01.- JUNTAS DE CONSTRUCCIÓN CON MEZCLA ASFÁLTICA RC-250
ESCRIPCIÓN

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

Esta partida comprende el aprovisionamiento y colocación de las juntas de dilatación, de la clase,

tipo, lugares y dimensiones fijadas en los planos de acuerdo a la presente especificación.
 El asfalto RC-250 es una mezcla de asfalto de penetración con un destilado de petróleo muy
volátil, del tipo de la gasolina, por lo cual el producto se clasifica como Asfalto de Curado
Rápido. El número 250 asociado con el nombre indica la viscosidad cinemática permisible en cSt
a 60°C (144°F). La viscosidad del producto depende del tipo de asfalto de penetración, de la
volatilidad del solvente y de la proporción de los componentes.
Materiales
Arena gruesa: Deberá ser arena limpia, silicosa y lavada, de granos duros, resistentes y lustrosos,
libre de cantidades perjudiciales de polvo, terrones, partículas suaves y escamosas, esquistos o
pizarras, cal libre, álcalis, ácidos y materias orgánicas. En general, deberá estar de acuerdo con
las Normas ASTM C-33-0 T.ç
Asfalto Rc-250: Impermeabiliza la estructura del pavimento, haciéndolo poco sensible a la
humedad y eficaz contra la humedad del agua proveniente de la precipitación. Proporciona una
íntima unión y cohesión entre agregados, haciéndolo capaz de resistir la acción mecánica de
disgregación producida por las cargas de los vehículos.
MÉTODO DE CONSTRUCCIÓN
Para habilitar las dimensiones de las juntas se colocará tecnoport de 1” de ancho antes de
construir la estructura indicada en los planos del proyecto.
Se utilizará el mortero asfáltico para las juntas de 1” de espesor que serán colocadas rellenando
los espacios entre los muros de ladrillo y las veredas interiores y entre los paños de los patios del
Colegio, para evitar fisuras por efectos de la dilatación térmica o por los asentamientos
diferenciales que pudieran presentarse en la edificación
Antes de aplicar el mortero asfáltico, se limpiará la junta y se sellará con la mezcla 1: 2, de
asfalto- arena gruesa.
MÉTODO DE MEDICIÓN
La Unidad de medición es por Metro lineal (M); se medirá la longitud de juntas efectivamente
ejecutada, para la realización total de la partida.
CONDICIONES DE PAGO
El pago se efectuará por Metro lineal, según precio unitario, dicho pago constituirá
compensación total por la mano de obra, equipos, herramientas y cualquier otro insumo que se
requiera para ejecutar la partida. El Supervisor será el encargado de aprobar la partida.
02.04.- SARDINELES
02.04.01.- TRAZO Y REPLANTEO DE SARDINELES
02.04.01.01.- TRAZO Y NIVELES Y REPLANTEO DE SARDINELES
DESCRIPCIÓN
El trazo y replanteo preliminar, es un trabajo que se realizará antes de realizar cualquier
excavación para las obras definitivas.
Comprende el replanteo de los planos en el terreno y nivelado, fijando los ejes de referencia y las
estacas de nivelación.
Se marcará los ejes y a continuación se marcará las líneas del ancho de las cimentaciones en
armonía con los planos de Arquitectura y Estructuras, estos ejes deberán ser aprobados por el
Ingeniero Residente, antes que se inicie con las excavaciones.
PROCEDIMIENTO DE EJECUCIÓN:

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

Se marcará los ejes y a continuación se marcará las líneas del ancho de las cimentaciones en
armonía con los planos de Arquitectura y Estructuras, estos ejes deberán ser aprobados por el
Ingeniero Supervisor, antes que se inicie con las excavaciones.
METODO DE MEDICIÓN
La unidad de medición de estas partidas será el Metro Cuadrado (m2).
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida.
02.04.02.- MOVIMIENTOS DE TIERRA
02.04.02.01.- CORTE Y PERFILADO DE TERRENO MANUAL
02.04.02.02.- EXCAVACIÓN DE ZANJAS PARA BORDILLO
DESCRIPCIÓN
Esta partida comprende el corte del terreno natural existente hasta el nivel de la sub-rasante,
según lo indicado en los planos. Este corte se efectúa con la finalidad de trasladar sobre este
terreno de fundación el nivel de diseño, cuyas medidas y niveles deberán ser llevados al terreno
debidamente estacado. Para los efectos de llevar a cabo este trabajo se debe tener en cuenta el
establecer las medidas de seguridad y protección, tanto para el personal de la construcción, así
como para las personas y público en general.
PROCEDIMIENTO DE EJECUCIÓN:
Luego de haber trasladado el diseño geométrico al terreno de fundación se procederá a colocar
los puntos conteniendo los niveles de conformación de la sub-rasante, previa verificación del
Residente de obra, para luego proceder al corte del terreno a los niveles indicados en planos.
La excavación se ejecutará alcanzando las líneas rasantes y/o elevaciones indicadas en los
planos. Las dimensiones de las excavaciones serán tales, que permitan colocar en todo su ancho
y largo las tuberías correspondientes.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cúbico (m3).
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida.
02.04.03.- RELLENOS CON MATERIAL
02.04.03.01.- RELLENO, NIVELACIÓN Y COMPACTACIÓN DE SUB RASANTE e=0.10 m
DESCRIPCIÓN
Comprende el trabajo a realizar mediante la aplicación de capas sucesivas de material adecuado
y espesor mínimo compactado de 0.10 m, hasta lograr los niveles establecidos en los planos.
PROCEDIMIENTO DE EJECUCIÓN:
El relleno común se efectuará con afirmado. No se pondrá material que contenga barro, raíces de
plantas, material orgánico, etc. y serán compactados en capas cada 10 cm, previamente se
humedecerá el material para lograr los niveles de compactación deseados.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cuadrado (m2)

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cuadrado (m2) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
02.04.03.02.- BASE DE HORMIGON COMPACTADO e=0.10 m
DESCRIPCIÓN
Comprende el trabajo a realizar mediante la aplicación de capas sucesivas de hormigón con un
espesor compactado de 0.10 m, como establece en los planos.
PROCEDIMIENTO DE EJECUCIÓN:
El relleno se efectuará con hormigón. La compactación será con maquinaría y serán
compactados en capas cada 10 cm, previamente se humedecerá el material para lograr los niveles
de compactación deseados.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cuadrado (m2)
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cuadrado (m2) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
02.04.04.- ACARREO Y ELIMINACIÓN DE MATERIAL EXCEDENTE
02.04.04.01.- ACARREO DE MATERIAL EXCEDENTE
02.04.04.02- ELIMINACIÓN DE MATERIAL EXCEDENTE DM=10KM
DESCRIPCIÓN
Todo el material excedente, después de haber ejecutado los trabajos de excavaciones, deberá ser
acumulado para posteriormente ser eliminado. Así mismo, durante el proceso constructivo, no se
permitirá que se acumulen los sobrantes provenientes de las demoliciones y/o materiales en
general como restos de mortero, piedras, basura, deshechos de carpintería, bolsas rotas de
cemento, etc., más de 48 horas en el área de trabajo.
PROCEDIMIENTO DE EJECUCIÓN:
Todo el material a eliminar se juntará en rumas alejadas del área de la construcción en sitios
accesibles para su eliminación con vehículos adecuados, previniendo en el carguío la formación
de polvo excesivo, para lo cual se dispondrá de un sistema de regado conveniente. No se
permitirá la acumulación del material en el terreno por más de 48 horas.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cúbico (m3)
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
02.04.05.- CONCRETO SIMPLE
02.04.05.01.- CONCRETO F’c=175 kg/cm2
02.04.05.02.- ENCOFRADO Y DESENCOFRADO
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

DESCRIPCIÓN
Comprende las construcciones en las que se utilizará concreto de resistencia a la compresión f’c
= 175 Kg/cm2. La dosificación en volumen será de cemento: arena gruesa: gravilla (1/2” – 3/4”)
= 1:2.5: 2.5, relación agua cemento a/c = 0.45, los agregados serán de río y deben estar limpios.
Materiales y Concreto:
Los requisitos de resistencia se basan en el valor de f'c a los 28 días, los resultados de los
ensayos de resistencia a la flexión o a la tracción por compresión diametral, no deberán ser
utilizados como criterio para la aceptación del concreto.
El peso del concreto normal estará entre 2200 y 2500 Kg/m3, considerándose un valor promedio
de 2400 Kg/m3 para los cálculos estructurales y la selección de las proporciones de la mezcla.
Cemento Pórtland:
Será del tipo I y cumplirá con las especificaciones de la Norma ASTM C-150, considerándose
oficialmente por pie3 de volumen un peso de 42.5 Kg.
El almacenaje se hará en un lugar preferentemente constituido por una losa de concreto o en un
nivel algo más elevado que el del terreno natural, debe apilarse en rumas de no más de 10 bolsas,
recepcionándose tan solo aquellas con coberturas sanas y que no presenten roturas o
endurecimientos en su superficie.
Agregados:
Los agregados seleccionados deben ser provenientes de río, limpios de buena calidad y
aprobados por la Inspección, antes de ser utilizados en la preparación del concreto. Los
agregados fino y grueso deberán ser manejados como materiales independientes.
Los agregados seleccionados deberán ser procesados, transportados, manipulados, almacenados
y pesados de manera tal que se garantice que la pérdida de finos sea mínima, que se mantendrá la
uniformidad de los mismos, no se producirán contaminación por sustancias extrañas y no se
presentará rotura o segregación importante en ellos.
El agregado fino o grueso no deberá contener sales solubles totales en no más del 0.015% en
peso de cemento.
Agregado Fino:
Esto puede consistir de arena natura, manufacturada o una combinación de ambas, estará
compuesto de partículas limpias, duras, compactas y resistentes; de perfil angular y libre de
partículas escamosas o blandas, materia orgánica u otras sustancias dañinas.
El módulo de fineza del agregado fino no deberá ser menor de 2.3 ni mayor de 3.1 y se
mantendrá dentro de más o menos el 20% del valor asumido para la selección de las
proporciones del concreto.

El agregado fino deberá estar graduado dentro de los siguientes límites para mallas de la serie
Tyler:

MALLA % QUE PASA

3/8 (9,5 mm) 100

N° 4 (4,75 mm) 95 a 100
N° 8 (2,36 mm) 80 a 85
N° 16 (1,18 mm) 50 a 85

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

N° 30 (600 micrones) 25 a 60
N° 50 (300 micrones) 10 a 30
N° 100 (150 micrones) 2 a 10

Los porcentajes de partículas inconvenientes no deberán exceder de los siguientes límites:

Lentes de arcilla y partículas desmenuzables .....…. 3.0 %
Material más fino que la malla 200
- Concretos sujetos a abrasión .......... 3.0 %
- Otros Concretos. .......... 5.0%
Carbón y lignito
- Cuando la apariencia superficial .......... 0.5 %
Agregado Grueso:
Este puede consistir de grava natural o triturada. Estará conformada por fragmentos cuyo perfil
sea preferentemente angular o semi-angular, limpios, duros, compactos, resistentes, de textura
preferentemente rugosa, y libres de material escamoso o de partículas blandas.
La resistencia a la compresión del agregado grueso no será menor de 600 Kg/cm2.
Estas limitaciones pueden ser obviadas por la Inspección, si a su juicio, la trabajabilidad del
concreto y los procedimientos de compactación son tales que el concreto puede ser colocado sin
que se forme cangrejeras o vacíos.
El agregado grueso cumplirá con los siguientes límites granulométricos.

MALLA % QUE PASA

1 ½" 100
1" 95 – 100
½" 25 – 60
N° 4 10 máx.
N° 8 5 máx.

Las partículas perjudiciales presentes en el agregado grueso no deberán exceder los siguientes
valores:
Arcilla 0.25 %
Partículas blandas 5.00 %
Material más fino que malla 200 1.00 %
El lavado de las partículas de agregado grueso se deberá hacer con agua libre de materia
orgánica, sales o sólidos en suspensión.
El almacenamiento de los agregados se hará en un espacio lo suficientemente extenso, para
evitar que se produzca mezclas entre ellos; de modo preferente debe ser una losa de concreto,
para evitar su mezcla con elementos nocivos.
MÉTODO DE CONSTRUCCIÓN:

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

a) Encofrado:
Tiene como función confinar el concreto no endurecido a fin de lograr una estructura con el
perfil, niveles, alineamientos y dimensiones especificadas.
La Inspección deberá aprobar el diseño y el proceso constructivo de los encofrados y su
ejecución permitirá obtener las dimensiones finales de los elementos estructurales con
diferencias menores que las tolerancias máximas establecidas.
Toda la madera en contacto con el concreto deberá estar libre de agujeros, nudos, hendiduras,
rajaduras, alabeos y, en general, cualquier defecto que pueda atentar contra la apariencia de la
estructura terminada. Las maderas defectuosas que atentan contra su resistencia deben ser
rechazadas.
b) Colocación de concreto:
La colocación del concreto, se hará desde la mezcladora, empleándose carretillas o buggies, para
distancias cortas o para depositarlo en los encofrados. Para estos procedimientos deberá evitarse:
Variaciones en la consistencia del concreto.
Segregación, y Evaporación del agua de mezclado.
Previamente a la colocación del concreto, el Contratista y/o la Inspección deberán verificar:
Que las cotas y dimensiones de los elementos estructurales correspondan con las de los planos.
La presencia y correcta ubicación de las varillas de refuerzo.
Que los encofrados estén terminados adecuadamente arriostrados, humedecidos y aceitados.
Que se cuenta en obra con los equipos y materiales necesarios para la protección y curado.
Perfectas condiciones de empleo de los equipos.
En ningún caso la temperatura del concreto a ser colocado será mayor de 32°C ni menor de
13°C. Será menor de 25°C si la menor dimensión lineal de la sección no excede a 75 cm.
El programa de trabajo y el equipo de colocación deben ser aprobados por la Inspección.
c) Compactación:
Después de colocar el concreto por franjas, una después de otras luego de iniciado el fraguado de
cada franja anterior, es recomendable la compactación por vibración.
El vibrado no debe prolongarse demasiado tiempo en un solo punto, recomendándose tiempos de
vibrado de 8 a 15 seg. cada 30 cm. Particularmente para la compactación se tendrá en cuenta lo
siguiente:
Si la consolidación se efectúa con equipos de compactación mecánicos, se elegirán
asentamientos que varían en el rango de 1 a 3 cm. Para espesores de menos de 20 cm. es
recomendable el empleo de vibradores de superficie.
d) Protección y Desencofrado:
El concreto colocado deberá ser protegido de los efectos de la lluvia, agua en movimiento,
viento, sol, secado prematuro, sobrecargas y, en general, de toda acción mecánica o química que
pueda dañarlo.
El retiro temprano de los encofrados tiene la doble finalidad de iniciar sin demora el proceso de
curado y, efectuar cualquier reparación a la superficie del concreto mientras éste está poco
endurecido.

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

La inspección autorizará la remoción de los encofrados únicamente cuando la resistencia del

concreto alcance un valor doble del que sea necesario para soportar las tensiones que aparecen en
el elemento estructural en el momento de desencofrar.
En ningún caso se hará actuar totalmente las cargas de diseño en tanto no hayan transcurridos
por lo menos 28 días contados a partir de la fecha de vaciado del elemento estructural.
Las juntas de contracción, las de dilatación o expansión y las articulaciones, deberán ser
liberadas en todos los elementos de los encofrados que puedan oponerse a su funcionamiento.
e) Reparaciones Superficiales y Curados:
El proceso de reparación y la ejecución de esta operación no afectarán la resistencia ni
durabilidad del concreto; se realizará con personal especializado y bajo la supervisión
permanente de la Inspección.
La superficie reparada, una vez endurecida, deberá estar libre de grietas por contracción.
Para el curado, el constructor deberá:
Mantener el concreto con un contenido de humedad adecuado.
Mantener la temperatura del concreto por encima de los 13°C y uniformemente distribuida.
Protección del elemento estructural contra cualquier tipo de alteración mecánica.
Mantener el curado durante el tiempo necesario para obtener la hidratación del cemento y el
endurecimiento del concreto en el rango de valores requeridos por la seguridad de la estructura.
Se permite además el uso de aditivos específicos para este fin previa coordinación con la
supervisión.
Los concretos preparados con Cemento Tipo I que han sido curados bajo condiciones
atmosféricas normales, deberá mantenerse sobre los 10°C, en condición húmeda, por lo menos
21 días después de colocados.
METODO DE MEDICION
La unidad de medida será por metro cúbico (m3).
BASE DE PAGO
El pago se efectuará de acuerdo al Sistema de Contratación considerado por la Entidad para el
proceso de selección, ciñéndose a lo convenido en el Contrato de ejecución de obra y a lo
indicado en el Reglamento de la Ley de Contrataciones del Estado.
02.02.06.- JUNTAS DE DILATACIÓN
02.02.06.01.- JUNTAS DE CONSTRUCCIÓN CON MEZCLA ASFÁLTICA RC-250
DESCRIPCIÓN
Esta partida comprende el aprovisionamiento y colocación de las juntas de dilatación, de la clase,
tipo, lugares y dimensiones fijadas en los planos de acuerdo a la presente especificación.
 El asfalto RC-250 es una mezcla de asfalto de penetración con un destilado de petróleo muy
volátil, del tipo de la gasolina, por lo cual el producto se clasifica como Asfalto de Curado
Rápido. El número 250 asociado con el nombre indica la viscosidad cinemática permisible en cSt
a 60°C (144°F). La viscosidad del producto depende del tipo de asfalto de penetración, de la
volatilidad del solvente y de la proporción de los componentes.
Materiales
Arena gruesa: Deberá ser arena limpia, silicosa y lavada, de granos duros, resistentes y lustrosos,
libre de cantidades perjudiciales de polvo, terrones, partículas suaves y escamosas, esquistos o

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

pizarras, cal libre, álcalis, ácidos y materias orgánicas. En general, deberá estar de acuerdo con
las Normas ASTM C-33-0 T.ç
Asfalto Rc-250: Impermeabiliza la estructura del pavimento, haciéndolo poco sensible a la
humedad y eficaz contra la humedad del agua proveniente de la precipitación. Proporciona una
íntima unión y cohesión entre agregados, haciéndolo capaz de resistir la acción mecánica de
disgregación producida por las cargas de los vehículos.
MÉTODO DE CONSTRUCCIÓN
Para habilitar las dimensiones de las juntas se colocará tecnoport de 1” de ancho antes de
construir la estructura indicada en los planos del proyecto.
Se utilizará el mortero asfáltico para las juntas de 1” de espesor que serán colocadas rellenando
los espacios entre los muros de ladrillo y las veredas interiores y entre los paños de los patios del
Colegio, para evitar fisuras por efectos de la dilatación térmica o por los asentamientos
diferenciales que pudieran presentarse en la edificación
Antes de aplicar el mortero asfáltico, se limpiará la junta y se sellará con la mezcla 1: 2, de
asfalto- arena gruesa.
MÉTODO DE MEDICIÓN
La Unidad de medición es por Metro lineal (M); se medirá la longitud de juntas efectivamente
ejecutada, para la realización total de la partida.
CONDICIONES DE PAGO
El pago se efectuará por Metro lineal, según precio unitario, dicho pago constituirá
compensación total por la mano de obra, equipos, herramientas y cualquier otro insumo que se
requiera para ejecutar la partida. El Supervisor será el encargado de aprobar la partida.
02.05.- ESCALERAS
02.05.01.- TRAZO Y REPLANTEO DE ESCALERAS
02.05.01.01.- TRAZO Y NIVELES Y REPLANTEO DE ESCALERAS
DESCRIPCIÓN
El trazo y replanteo preliminar, es un trabajo que se realizará antes de realizar cualquier
excavación para las obras definitivas.
Comprende el replanteo de los planos en el terreno y nivelado, fijando los ejes de referencia y las
estacas de nivelación.
Se marcará los ejes y a continuación se marcará las líneas del ancho de las cimentaciones en
armonía con los planos de Arquitectura y Estructuras, estos ejes deberán ser aprobados por el
Ingeniero Residente, antes que se inicie con las excavaciones.
PROCEDIMIENTO DE EJECUCIÓN:
Se marcará los ejes y a continuación se marcará las líneas del ancho de las cimentaciones en
armonía con los planos de Arquitectura y Estructuras, estos ejes deberán ser aprobados por el
Ingeniero Supervisor, antes que se inicie con las excavaciones.
METODO DE MEDICIÓN
La unidad de medición de estas partidas será el Metro Cuadrado (m2).
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida.

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

02.05.02.- MOVIMIENTOS DE TIERRA

02.05.02.01.- CORTE Y PERFILADO DE TERRENO MANUAL
DESCRIPCIÓN
Esta partida comprende el corte del terreno natural existente hasta el nivel de la sub-rasante,
según lo indicado en los planos. Este corte se efectúa con la finalidad de trasladar sobre este
terreno de fundación el nivel de diseño, cuyas medidas y niveles deberán ser llevados al terreno
debidamente estacado. Para los efectos de llevar a cabo este trabajo se debe tener en cuenta el
establecer las medidas de seguridad y protección, tanto para el personal de la construcción, así
como para las personas y público en general.
PROCEDIMIENTO DE EJECUCIÓN:
Luego de haber trasladado el diseño geométrico al terreno de fundación se procederá a colocar
los puntos conteniendo los niveles de conformación de la sub-rasante, previa verificación del
Residente de obra, para luego proceder al corte del terreno a los niveles indicados en planos.
La excavación se ejecutará alcanzando las líneas rasantes y/o elevaciones indicadas en los
planos. Las dimensiones de las excavaciones serán tales, que permitan colocar en todo su ancho
y largo las tuberías correspondientes.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cúbico (m3).
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida.
02.05.03.- RELLENOS CON MATERIAL
02.05.03.01.- RELLENO, NIVELACIÓN Y COMPACTACIÓN DE SUB RASANTE e=0.10 m
DESCRIPCIÓN
Comprende el trabajo a realizar mediante la aplicación de capas sucesivas de material adecuado
y espesor mínimo compactado de 0.10 m, hasta lograr los niveles establecidos en los planos.
PROCEDIMIENTO DE EJECUCIÓN:
El relleno común se efectuará con afirmado. No se pondrá material que contenga barro, raíces de
plantas, material orgánico, etc. y serán compactados en capas cada 10 cm, previamente se
humedecerá el material para lograr los niveles de compactación deseados.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cuadrado (m2)
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cuadrado (m2) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
02.05.03.02.- BASE DE HORMIGON COMPACTADO e=0.10 m
DESCRIPCIÓN
Comprende el trabajo a realizar mediante la aplicación de capas sucesivas de hormigón con un
espesor compactado de 0.10 m, como establece en los planos.

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

PROCEDIMIENTO DE EJECUCIÓN:
El relleno se efectuará con hormigón. La compactación será con maquinaría y serán
compactados en capas cada 10 cm, previamente se humedecerá el material para lograr los niveles
de compactación deseados.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cuadrado (m2)
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cuadrado (m2) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
02.05.04.- ACARREO Y ELIMINACIÓN DE MATERIAL EXCEDENTE
02.05.04.01.- ACARREO DE MATERIAL EXCEDENTE
02.05.04.02- ELIMINACIÓN DE MATERIAL EXCEDENTE DM=10KM
DESCRIPCIÓN
Todo el material excedente, después de haber ejecutado los trabajos de excavaciones, deberá ser
acumulado para posteriormente ser eliminado. Así mismo, durante el proceso constructivo, no se
permitirá que se acumulen los sobrantes provenientes de las demoliciones y/o materiales en
general como restos de mortero, piedras, basura, deshechos de carpintería, bolsas rotas de
cemento, etc., más de 48 horas en el área de trabajo.
PROCEDIMIENTO DE EJECUCIÓN:
Todo el material a eliminar se juntará en rumas alejadas del área de la construcción en sitios
accesibles para su eliminación con vehículos adecuados, previniendo en el carguío la formación
de polvo excesivo, para lo cual se dispondrá de un sistema de regado conveniente. No se
permitirá la acumulación del material en el terreno por más de 48 horas.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cúbico (m3)
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
02.05.05.- CONCRETO SIMPLE
02.05.05.01.- CONCRETO F’c=175 kg/cm2
02.05.05.03.- ENCOFRADO Y DESENCOFRADO
DESCRIPCIÓN
Comprende las construcciones en las que se utilizará concreto de resistencia a la compresión f’c
= 175 Kg/cm2. La dosificación en volumen será de cemento: arena gruesa: gravilla (1/2” – 3/4”)
= 1:2.5: 2.5, relación agua cemento a/c = 0.45, los agregados serán de río y deben estar limpios.
Materiales y Concreto:
Los requisitos de resistencia se basan en el valor de f'c a los 28 días, los resultados de los
ensayos de resistencia a la flexión o a la tracción por compresión diametral, no deberán ser
utilizados como criterio para la aceptación del concreto.

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

El peso del concreto normal estará entre 2200 y 2500 Kg/m3, considerándose un valor promedio
de 2400 Kg/m3 para los cálculos estructurales y la selección de las proporciones de la mezcla.
Cemento Pórtland:
Será del tipo I y cumplirá con las especificaciones de la Norma ASTM C-150, considerándose
oficialmente por pie3 de volumen un peso de 42.5 Kg.
El almacenaje se hará en un lugar preferentemente constituido por una losa de concreto o en un
nivel algo más elevado que el del terreno natural, debe apilarse en rumas de no más de 10 bolsas,
recepcionándose tan solo aquellas con coberturas sanas y que no presenten roturas o
endurecimientos en su superficie.
Agregados:
Los agregados seleccionados deben ser provenientes de río, limpios de buena calidad y
aprobados por la Inspección, antes de ser utilizados en la preparación del concreto. Los
agregados fino y grueso deberán ser manejados como materiales independientes.
Los agregados seleccionados deberán ser procesados, transportados, manipulados, almacenados
y pesados de manera tal que se garantice que la pérdida de finos sea mínima, que se mantendrá la
uniformidad de los mismos, no se producirán contaminación por sustancias extrañas y no se
presentará rotura o segregación importante en ellos.
El agregado fino o grueso no deberá contener sales solubles totales en no más del 0.015% en
peso de cemento.
Agregado Fino:
Esto puede consistir de arena natura, manufacturada o una combinación de ambas, estará
compuesto de partículas limpias, duras, compactas y resistentes; de perfil angular y libre de
partículas escamosas o blandas, materia orgánica u otras sustancias dañinas.
El módulo de fineza del agregado fino no deberá ser menor de 2.3 ni mayor de 3.1 y se
mantendrá dentro de más o menos el 20% del valor asumido para la selección de las
proporciones del concreto.
El agregado fino deberá estar graduado dentro de los siguientes límites para mallas de la serie
Tyler:

MALLA % QUE PASA

3/8 (9,5 mm) 100

N° 4 (4,75 mm) 95 a 100
N° 8 (2,36 mm) 80 a 85
N° 16 (1,18 mm) 50 a 85
N° 30 (600 micrones) 25 a 60
N° 50 (300 micrones) 10 a 30
N° 100 (150 micrones) 2 a 10

Los porcentajes de partículas inconvenientes no deberán exceder de los siguientes límites:

Lentes de arcilla y partículas desmenuzables .....…. 3.0 %
Material más fino que la malla 200
- Concretos sujetos a abrasión .......... 3.0 %
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

- Otros Concretos. .......... 5.0%

Carbón y lignito
- Cuando la apariencia superficial .......... 0.5 %
Agregado Grueso:
Este puede consistir de grava natural o triturada. Estará conformada por fragmentos cuyo perfil
sea preferentemente angular o semi-angular, limpios, duros, compactos, resistentes, de textura
preferentemente rugosa, y libres de material escamoso o de partículas blandas.
La resistencia a la compresión del agregado grueso no será menor de 600 Kg/cm2.
Estas limitaciones pueden ser obviadas por la Inspección, si a su juicio, la trabajabilidad del
concreto y los procedimientos de compactación son tales que el concreto puede ser colocado sin
que se forme cangrejeras o vacíos.
El agregado grueso cumplirá con los siguientes límites granulométricos.

MALLA % QUE PASA

1 ½" 100
1" 95 – 100
½" 25 – 60
N° 4 10 máx.
N° 8 5 máx.

Las partículas perjudiciales presentes en el agregado grueso no deberán exceder los siguientes
valores:
Arcilla 0.25 %
Partículas blandas 5.00 %
Material más fino que malla 200 1.00 %
El lavado de las partículas de agregado grueso se deberá hacer con agua libre de materia
orgánica, sales o sólidos en suspensión.
El almacenamiento de los agregados se hará en un espacio lo suficientemente extenso, para
evitar que se produzca mezclas entre ellos; de modo preferente debe ser una losa de concreto,
para evitar su mezcla con elementos nocivos.
MÉTODO DE CONSTRUCCIÓN:
a) Encofrado:
Tiene como función confinar el concreto no endurecido a fin de lograr una estructura con el
perfil, niveles, alineamientos y dimensiones especificadas.
La Inspección deberá aprobar el diseño y el proceso constructivo de los encofrados y su
ejecución permitirá obtener las dimensiones finales de los elementos estructurales con
diferencias menores que las tolerancias máximas establecidas.
Toda la madera en contacto con el concreto deberá estar libre de agujeros, nudos, hendiduras,
rajaduras, alabeos y, en general, cualquier defecto que pueda atentar contra la apariencia de la
estructura terminada. Las maderas defectuosas que atentan contra su resistencia deben ser
rechazadas.

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

b) Colocación de concreto:
La colocación del concreto, se hará desde la mezcladora, empleándose carretillas o buggies, para
distancias cortas o para depositarlo en los encofrados. Para estos procedimientos deberá evitarse:
Variaciones en la consistencia del concreto.
Segregación, y Evaporación del agua de mezclado.
Previamente a la colocación del concreto, el Contratista y/o la Inspección deberán verificar:
Que las cotas y dimensiones de los elementos estructurales correspondan con las de los planos.
La presencia y correcta ubicación de las varillas de refuerzo.
Que los encofrados estén terminados adecuadamente arriostrados, humedecidos y aceitados.
Que se cuenta en obra con los equipos y materiales necesarios para la protección y curado.
Perfectas condiciones de empleo de los equipos.
En ningún caso la temperatura del concreto a ser colocado será mayor de 32°C ni menor de
13°C. Será menor de 25°C si la menor dimensión lineal de la sección no excede a 75 cm.
El programa de trabajo y el equipo de colocación deben ser aprobados por la Inspección.
c) Compactación:
Después de colocar el concreto por franjas, una después de otras luego de iniciado el fraguado de
cada franja anterior, es recomendable la compactación por vibración.
El vibrado no debe prolongarse demasiado tiempo en un solo punto, recomendándose tiempos de
vibrado de 8 a 15 seg. cada 30 cm. Particularmente para la compactación se tendrá en cuenta lo
siguiente:
Si la consolidación se efectúa con equipos de compactación mecánicos, se elegirán
asentamientos que varían en el rango de 1 a 3 cm. Para espesores de menos de 20 cm. es
recomendable el empleo de vibradores de superficie.
d) Protección y Desencofrado:
El concreto colocado deberá ser protegido de los efectos de la lluvia, agua en movimiento,
viento, sol, secado prematuro, sobrecargas y, en general, de toda acción mecánica o química que
pueda dañarlo.
El retiro temprano de los encofrados tiene la doble finalidad de iniciar sin demora el proceso de
curado y, efectuar cualquier reparación a la superficie del concreto mientras éste está poco
endurecido.
La inspección autorizará la remoción de los encofrados únicamente cuando la resistencia del
concreto alcance un valor doble del que sea necesario para soportar las tensiones que aparecen en
el elemento estructural en el momento de desencofrar.
En ningún caso se hará actuar totalmente las cargas de diseño en tanto no hayan transcurridos
por lo menos 28 días contados a partir de la fecha de vaciado del elemento estructural.
Las juntas de contracción, las de dilatación o expansión y las articulaciones, deberán ser
liberadas en todos los elementos de los encofrados que puedan oponerse a su funcionamiento.
e) Reparaciones Superficiales y Curados:
El proceso de reparación y la ejecución de esta operación no afectarán la resistencia ni
durabilidad del concreto; se realizará con personal especializado y bajo la supervisión
permanente de la Inspección.

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

La superficie reparada, una vez endurecida, deberá estar libre de grietas por contracción.
Para el curado, el constructor deberá:
Mantener el concreto con un contenido de humedad adecuado.
Mantener la temperatura del concreto por encima de los 13°C y uniformemente distribuida.
Protección del elemento estructural contra cualquier tipo de alteración mecánica.
Mantener el curado durante el tiempo necesario para obtener la hidratación del cemento y el
endurecimiento del concreto en el rango de valores requeridos por la seguridad de la estructura.
Se permite además el uso de aditivos específicos para este fin previa coordinación con la
supervisión.
Los concretos preparados con Cemento Tipo I que han sido curados bajo condiciones
atmosféricas normales, deberá mantenerse sobre los 10°C, en condición húmeda, por lo menos
21 días después de colocados.
METODO DE MEDICION
La unidad de medida será por metro cúbico (m3).
BASE DE PAGO
El pago se efectuará de acuerdo al Sistema de Contratación considerado por la Entidad para el
proceso de selección, ciñéndose a lo convenido en el Contrato de ejecución de obra y a lo
indicado en el Reglamento de la Ley de Contrataciones del Estado.
02.05.05.03.- ACERO DE REFUERZO Fy=4200 kg/cm2
DESCRIPCIÓN
Esta sección comprende el suministro, corte, doblado y colocación de las varillas de acero para
refuerzo de las estructuras de concreto armado, de acuerdo con las especificaciones siguientes y
en conformidad con los planos correspondientes.
- Materiales
Todas las varillas de refuerzo, se ceñirán a los requisitos de la especificación ASTM A-615 para
varillas de acero Grado 60 y límite de fluencia de 4,200 Kg./cm2. Las varillas de acero de
refuerzo serán habilitadas en el taller. El Constructor será el único responsable del detalle,
suministro, doblado y colocación de todo el acero de refuerzo.
- Protección de los Materiales
Antes de efectuar la colocación de las varillas, la superficie de las mismas será limpiada de todos
los óxidos, escamas, suciedad, grasa y cualquier otra sustancia ajena que en la opinión de la
Supervisión sea rechazable.
- Doblado
Todos los detalles y habilitación, serán efectuados de acuerdo a la Especificación ACI-315
"Manual de Prácticas Normales para Detallar Estructuras de Concreto".
Todas las varillas de refuerzo que requieran doblado deberán ser dobladas en frío y de acuerdo
con los procedimientos de ACI (Instituto Americano de Concreto). Serán colocadas con
precisión y firmemente aseguradas en su posición definitiva, de modo que no sean desplazadas
durante el vaciado del concreto.
Los anclajes y traslapes de las varillas, satisfarán los requisitos de la Especificación ACI-318
"Requisitos del Código de Edificación para Concreto Armado".
- Tolerancia

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

Las tolerancias de fabricación para acero de refuerzo serán los siguientes:

Las varillas utilizadas para refuerzo de concreto cumplirán los siguientes requisitos:
- Longitud de corte : ± 1"
- Estribo, espirales y soportes : ± 1 1/2"
- Dobleces : ± 1 1/2"
Las varillas serán colocadas siguiendo las siguientes tolerancias:
- Cobertura de concreto a la superficie : ± 1/4"
- Espaciamiento mínimo entre varillas : ± 1/4"
- Varillas superiores en losas y vigas
Miembros de 8" profundidad o menos : ± 1/4"
Miembros de más de 8" pero inferiores a 24" de profundidad : ± 1/2"
Miembros de más de 24" profundidad : ± 1"
Las varillas pueden moverse según sea necesario para evitar la interferencia con otras varillas de
refuerzo de acero, conductos o materiales empotrados. Si las varillas se mueven más de 2
diámetros o lo suficiente para exceder esta tolerancia, entonces la ubicación de las varillas se
sujetará a la aprobación del Supervisor.
METODO DE MEDICIÓN
El trabajo ejecutado, de acuerdo a las prescripciones anteriores antes dichas se medirá en
kilogramo (KG).
FORMA DE PAGO
El pago se efectuará de acuerdo al precio unitario del contrato, constituyendo dicho precio y
pago, compensación plena por mano de obra, leyes sociales, equipos fletes, etc. y todos los
imprevistos necesarios para completar la partida.
02.05.06.- JUNTAS DE DILATACIÓN
02.05.06.01.- JUNTAS DE CONSTRUCCIÓN CON MEZCLA ASFÁLTICA RC-250
DESCRIPCIÓN
Esta partida comprende el aprovisionamiento y colocación de las juntas de dilatación, de la clase,
tipo, lugares y dimensiones fijadas en los planos de acuerdo a la presente especificación.
 El asfalto RC-250 es una mezcla de asfalto de penetración con un destilado de petróleo muy
volátil, del tipo de la gasolina, por lo cual el producto se clasifica como Asfalto de Curado
Rápido. El número 250 asociado con el nombre indica la viscosidad cinemática permisible en cSt
a 60°C (144°F). La viscosidad del producto depende del tipo de asfalto de penetración, de la
volatilidad del solvente y de la proporción de los componentes.
Materiales
Arena gruesa: Deberá ser arena limpia, silicosa y lavada, de granos duros, resistentes y lustrosos,
libre de cantidades perjudiciales de polvo, terrones, partículas suaves y escamosas, esquistos o
pizarras, cal libre, álcalis, ácidos y materias orgánicas. En general, deberá estar de acuerdo con
las Normas ASTM C-33-0 T.ç
Asfalto Rc-250: Impermeabiliza la estructura del pavimento, haciéndolo poco sensible a la
humedad y eficaz contra la humedad del agua proveniente de la precipitación. Proporciona una
íntima unión y cohesión entre agregados, haciéndolo capaz de resistir la acción mecánica de
disgregación producida por las cargas de los vehículos.
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

MÉTODO DE CONSTRUCCIÓN
Para habilitar las dimensiones de las juntas se colocará tecnoport de 1” de ancho antes de
construir la estructura indicada en los planos del proyecto.
Se utilizará el mortero asfáltico para las juntas de 1” de espesor que serán colocadas rellenando
los espacios entre los muros de ladrillo y las veredas interiores y entre los paños de los patios del
Colegio, para evitar fisuras por efectos de la dilatación térmica o por los asentamientos
diferenciales que pudieran presentarse en la edificación
Antes de aplicar el mortero asfáltico, se limpiará la junta y se sellará con la mezcla 1: 2, de
asfalto- arena gruesa.
MÉTODO DE MEDICIÓN
La Unidad de medición es por Metro lineal (M); se medirá la longitud de juntas efectivamente
ejecutada, para la realización total de la partida.
CONDICIONES DE PAGO
El pago se efectuará por Metro lineal, según precio unitario, dicho pago constituirá
compensación total por la mano de obra, equipos, herramientas y cualquier otro insumo que se
requiera para ejecutar la partida. El Supervisor será el encargado de aprobar la partida.
02.06.- JARDINERIA
02.06.01.- TRAZO Y REPLANTEO DE JARDINERIA
02.06.01.01.- TRAZO Y NIVELES Y REPLANTEO DE JARDINERIA
DESCRIPCIÓN
El trazo y replanteo preliminar, es un trabajo que se realizará antes de realizar cualquier
excavación para las obras definitivas.
Comprende el replanteo de los planos en el terreno y nivelado, fijando los ejes de referencia y las
estacas de nivelación.
Se marcará los ejes y a continuación se marcará las líneas del ancho de las cimentaciones en
armonía con los planos de Arquitectura y Estructuras, estos ejes deberán ser aprobados por el
Ingeniero Residente, antes que se inicie con las excavaciones.
PROCEDIMIENTO DE EJECUCIÓN:
Se marcará los ejes y a continuación se marcará las líneas del ancho de las cimentaciones en
armonía con los planos de Arquitectura y Estructuras, estos ejes deberán ser aprobados por el
Ingeniero Supervisor, antes que se inicie con las excavaciones.
METODO DE MEDICIÓN
La unidad de medición de estas partidas será el Metro Cuadrado (m2).
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida.
02.06.02.- MOVIMIENTOS DE TIERRA
02.06.02.01.- CORTE Y PERFILADO DE TERRENO MANUAL
DESCRIPCIÓN
Esta partida comprende el corte del terreno natural existente hasta el nivel de la sub-rasante,
según lo indicado en los planos. Este corte se efectúa con la finalidad de trasladar sobre este
terreno de fundación el nivel de diseño, cuyas medidas y niveles deberán ser llevados al terreno

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

debidamente estacado. Para los efectos de llevar a cabo este trabajo se debe tener en cuenta el
establecer las medidas de seguridad y protección, tanto para el personal de la construcción, así
como para las personas y público en general.
PROCEDIMIENTO DE EJECUCIÓN:
Luego de haber trasladado el diseño geométrico al terreno de fundación se procederá a colocar
los puntos conteniendo los niveles de conformación de la sub-rasante, previa verificación del
Residente de obra, para luego proceder al corte del terreno a los niveles indicados en planos.
La excavación se ejecutará alcanzando las líneas rasantes y/o elevaciones indicadas en los
planos. Las dimensiones de las excavaciones serán tales, que permitan colocar en todo su ancho
y largo las tuberías correspondientes.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cúbico (m3).
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida.
02.06.03.- RELLENOS CON MATERIAL
02.06.03.01.- RELLENO, NIVELACIÓN Y COMPACTACIÓN DE SUB RASANTE e=0.10 m
DESCRIPCIÓN
Comprende el trabajo a realizar mediante la aplicación de capas sucesivas de material adecuado
y espesor mínimo compactado de 0.10 m, hasta lograr los niveles establecidos en los planos.
PROCEDIMIENTO DE EJECUCIÓN:
El relleno común se efectuará con afirmado. No se pondrá material que contenga barro, raíces de
plantas, material orgánico, etc. y serán compactados en capas cada 10 cm, previamente se
humedecerá el material para lograr los niveles de compactación deseados.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cuadrado (m2)
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cuadrado (m2) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
02.06.03.02.- BASE DE HORMIGON COMPACTADO e=0.10 m
DESCRIPCIÓN
Comprende el trabajo a realizar mediante la aplicación de capas sucesivas de hormigón con un
espesor compactado de 0.10 m, como establece en los planos.
PROCEDIMIENTO DE EJECUCIÓN:
El relleno se efectuará con hormigón. La compactación será con maquinaría y serán
compactados en capas cada 10 cm, previamente se humedecerá el material para lograr los niveles
de compactación deseados.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cuadrado (m2)
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cuadrado (m2) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
02.06.04.- ACARREO Y ELIMINACIÓN DE MATERIAL EXCEDENTE
02.06.04.01.- ACARREO DE MATERIAL EXCEDENTE
02.06.04.02- ELIMINACIÓN DE MATERIAL EXCEDENTE DM=10KM
DESCRIPCIÓN
Todo el material excedente, después de haber ejecutado los trabajos de excavaciones, deberá ser
acumulado para posteriormente ser eliminado. Así mismo, durante el proceso constructivo, no se
permitirá que se acumulen los sobrantes provenientes de las demoliciones y/o materiales en
general como restos de mortero, piedras, basura, deshechos de carpintería, bolsas rotas de
cemento, etc., más de 48 horas en el área de trabajo.
PROCEDIMIENTO DE EJECUCIÓN:
Todo el material a eliminar se juntará en rumas alejadas del área de la construcción en sitios
accesibles para su eliminación con vehículos adecuados, previniendo en el carguío la formación
de polvo excesivo, para lo cual se dispondrá de un sistema de regado conveniente. No se
permitirá la acumulación del material en el terreno por más de 48 horas.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cúbico (m3)
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
02.06.05.- CONCRETO SIMPLE
02.06.05.01.- CONCRETO F’c=175 kg/cm2
02.06.05.03.- ENCOFRADO Y DESENCOFRADO
DESCRIPCIÓN
Comprende las construcciones en las que se utilizará concreto de resistencia a la compresión f’c
= 175 Kg/cm2. La dosificación en volumen será de cemento: arena gruesa: gravilla (1/2” – 3/4”)
= 1:2.5: 2.5, relación agua cemento a/c = 0.45, los agregados serán de río y deben estar limpios.
Materiales y Concreto:
Los requisitos de resistencia se basan en el valor de f'c a los 28 días, los resultados de los
ensayos de resistencia a la flexión o a la tracción por compresión diametral, no deberán ser
utilizados como criterio para la aceptación del concreto.
El peso del concreto normal estará entre 2200 y 2500 Kg/m3, considerándose un valor promedio
de 2400 Kg/m3 para los cálculos estructurales y la selección de las proporciones de la mezcla.
Cemento Pórtland:
Será del tipo I y cumplirá con las especificaciones de la Norma ASTM C-150, considerándose
oficialmente por pie3 de volumen un peso de 42.5 Kg.
El almacenaje se hará en un lugar preferentemente constituido por una losa de concreto o en un
nivel algo más elevado que el del terreno natural, debe apilarse en rumas de no más de 10 bolsas,

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

recepcionándose tan solo aquellas con coberturas sanas y que no presenten roturas o
endurecimientos en su superficie.
Agregados:
Los agregados seleccionados deben ser provenientes de río, limpios de buena calidad y
aprobados por la Inspección, antes de ser utilizados en la preparación del concreto. Los
agregados fino y grueso deberán ser manejados como materiales independientes.
Los agregados seleccionados deberán ser procesados, transportados, manipulados, almacenados
y pesados de manera tal que se garantice que la pérdida de finos sea mínima, que se mantendrá la
uniformidad de los mismos, no se producirán contaminación por sustancias extrañas y no se
presentará rotura o segregación importante en ellos.
El agregado fino o grueso no deberá contener sales solubles totales en no más del 0.015% en
peso de cemento.
Agregado Fino:
Esto puede consistir de arena natura, manufacturada o una combinación de ambas, estará
compuesto de partículas limpias, duras, compactas y resistentes; de perfil angular y libre de
partículas escamosas o blandas, materia orgánica u otras sustancias dañinas.
El módulo de fineza del agregado fino no deberá ser menor de 2.3 ni mayor de 3.1 y se
mantendrá dentro de más o menos el 20% del valor asumido para la selección de las
proporciones del concreto.

El agregado fino deberá estar graduado dentro de los siguientes límites para mallas de la serie
Tyler:

MALLA % QUE PASA

3/8 (9,5 mm) 100

N° 4 (4,75 mm) 95 a 100
N° 8 (2,36 mm) 80 a 85
N° 16 (1,18 mm) 50 a 85
N° 30 (600 micrones) 25 a 60
N° 50 (300 micrones) 10 a 30
N° 100 (150 micrones) 2 a 10

Los porcentajes de partículas inconvenientes no deberán exceder de los siguientes límites:

Lentes de arcilla y partículas desmenuzables .....…. 3.0 %
Material más fino que la malla 200
- Concretos sujetos a abrasión .......... 3.0 %
- Otros Concretos. .......... 5.0%
Carbón y lignito
- Cuando la apariencia superficial .......... 0.5 %
Agregado Grueso:

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

Este puede consistir de grava natural o triturada. Estará conformada por fragmentos cuyo perfil
sea preferentemente angular o semi-angular, limpios, duros, compactos, resistentes, de textura
preferentemente rugosa, y libres de material escamoso o de partículas blandas.
La resistencia a la compresión del agregado grueso no será menor de 600 Kg/cm2.
Estas limitaciones pueden ser obviadas por la Inspección, si a su juicio, la trabajabilidad del
concreto y los procedimientos de compactación son tales que el concreto puede ser colocado sin
que se forme cangrejeras o vacíos.
El agregado grueso cumplirá con los siguientes límites granulométricos.

MALLA % QUE PASA

1 ½" 100
1" 95 – 100
½" 25 – 60
N° 4 10 máx.
N° 8 5 máx.

Las partículas perjudiciales presentes en el agregado grueso no deberán exceder los siguientes
valores:
Arcilla 0.25 %
Partículas blandas 5.00 %
Material más fino que malla 200 1.00 %
El lavado de las partículas de agregado grueso se deberá hacer con agua libre de materia
orgánica, sales o sólidos en suspensión.
El almacenamiento de los agregados se hará en un espacio lo suficientemente extenso, para
evitar que se produzca mezclas entre ellos; de modo preferente debe ser una losa de concreto,
para evitar su mezcla con elementos nocivos.
MÉTODO DE CONSTRUCCIÓN:
a) Encofrado:
Tiene como función confinar el concreto no endurecido a fin de lograr una estructura con el
perfil, niveles, alineamientos y dimensiones especificadas.
La Inspección deberá aprobar el diseño y el proceso constructivo de los encofrados y su
ejecución permitirá obtener las dimensiones finales de los elementos estructurales con
diferencias menores que las tolerancias máximas establecidas.
Toda la madera en contacto con el concreto deberá estar libre de agujeros, nudos, hendiduras,
rajaduras, alabeos y, en general, cualquier defecto que pueda atentar contra la apariencia de la
estructura terminada. Las maderas defectuosas que atentan contra su resistencia deben ser
rechazadas.
b) Colocación de concreto:
La colocación del concreto, se hará desde la mezcladora, empleándose carretillas o buggies, para
distancias cortas o para depositarlo en los encofrados. Para estos procedimientos deberá evitarse:

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

Variaciones en la consistencia del concreto.

Segregación, y
Evaporación del agua de mezclado.
Previamente a la colocación del concreto, el Contratista y/o la Inspección deberán verificar:
Que las cotas y dimensiones de los elementos estructurales correspondan con las de los planos.
La presencia y correcta ubicación de las varillas de refuerzo.
Que los encofrados estén terminados adecuadamente arriostrados, humedecidos y aceitados.
Que se cuenta en obra con los equipos y materiales necesarios para la protección y curado.
Perfectas condiciones de empleo de los equipos.
En ningún caso la temperatura del concreto a ser colocado será mayor de 32°C ni menor de
13°C. Será menor de 25°C si la menor dimensión lineal de la sección no excede a 75 cm.
El programa de trabajo y el equipo de colocación deben ser aprobados por la Inspección.
c) Compactación:
Después de colocar el concreto por franjas, una después de otras luego de iniciado el fraguado de
cada franja anterior, es recomendable la compactación por vibración.
El vibrado no debe prolongarse demasiado tiempo en un solo punto, recomendándose tiempos de
vibrado de 8 a 15 seg. cada 30 cm. Particularmente para la compactación se tendrá en cuenta lo
siguiente:
Si la consolidación se efectúa con equipos de compactación mecánicos, se elegirán
asentamientos que varían en el rango de 1 a 3 cm. Para espesores de menos de 20 cm. es
recomendable el empleo de vibradores de superficie.
d) Protección y Desencofrado:
El concreto colocado deberá ser protegido de los efectos de la lluvia, agua en movimiento,
viento, sol, secado prematuro, sobrecargas y, en general, de toda acción mecánica o química que
pueda dañarlo.
El retiro temprano de los encofrados tiene la doble finalidad de iniciar sin demora el proceso de
curado y, efectuar cualquier reparación a la superficie del concreto mientras éste está poco
endurecido.
La inspección autorizará la remoción de los encofrados únicamente cuando la resistencia del
concreto alcance un valor doble del que sea necesario para soportar las tensiones que aparecen en
el elemento estructural en el momento de desencofrar.
En ningún caso se hará actuar totalmente las cargas de diseño en tanto no hayan transcurridos
por lo menos 28 días contados a partir de la fecha de vaciado del elemento estructural.
Las juntas de contracción, las de dilatación o expansión y las articulaciones, deberán ser
liberadas en todos los elementos de los encofrados que puedan oponerse a su funcionamiento.
e) Reparaciones Superficiales y Curados:
El proceso de reparación y la ejecución de esta operación no afectarán la resistencia ni
durabilidad del concreto; se realizará con personal especializado y bajo la supervisión
permanente de la Inspección.
La superficie reparada, una vez endurecida, deberá estar libre de grietas por contracción.
Para el curado, el constructor deberá:
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

Mantener el concreto con un contenido de humedad adecuado.

Mantener la temperatura del concreto por encima de los 13°C y uniformemente distribuida.
Protección del elemento estructural contra cualquier tipo de alteración mecánica.
Mantener el curado durante el tiempo necesario para obtener la hidratación del cemento y el
endurecimiento del concreto en el rango de valores requeridos por la seguridad de la estructura.
Se permite además el uso de aditivos específicos para este fin previa coordinación con la
supervisión.
Los concretos preparados con Cemento Tipo I que han sido curados bajo condiciones
atmosféricas normales, deberá mantenerse sobre los 10°C, en condición húmeda, por lo menos
21 días después de colocados.
METODO DE MEDICION
La unidad de medida será por metro cúbico (m3).
BASE DE PAGO
El pago se efectuará de acuerdo al Sistema de Contratación considerado por la Entidad para el
proceso de selección, ciñéndose a lo convenido en el Contrato de ejecución de obra y a lo
indicado en el Reglamento de la Ley de Contrataciones del Estado.
02.06.05.03.- ACERO DE REFUERZO Fy=4200 kg/cm2
DESCRIPCIÓN
Esta sección comprende el suministro, corte, doblado y colocación de las varillas de acero para
refuerzo de las estructuras de concreto armado, de acuerdo con las especificaciones siguientes y
en conformidad con los planos correspondientes.
- Materiales
Todas las varillas de refuerzo, se ceñirán a los requisitos de la especificación ASTM A-615 para
varillas de acero Grado 60 y límite de fluencia de 4,200 Kg./cm2. Las varillas de acero de
refuerzo serán habilitadas en el taller. El Constructor será el único responsable del detalle,
suministro, doblado y colocación de todo el acero de refuerzo.
- Protección de los Materiales
Antes de efectuar la colocación de las varillas, la superficie de las mismas será limpiada de todos
los óxidos, escamas, suciedad, grasa y cualquier otra sustancia ajena que en la opinión de la
Supervisión sea rechazable.
- Doblado
Todos los detalles y habilitación, serán efectuados de acuerdo a la Especificación ACI-315
"Manual de Prácticas Normales para Detallar Estructuras de Concreto".
Todas las varillas de refuerzo que requieran doblado deberán ser dobladas en frío y de acuerdo
con los procedimientos de ACI (Instituto Americano de Concreto). Serán colocadas con
precisión y firmemente aseguradas en su posición definitiva, de modo que no sean desplazadas
durante el vaciado del concreto.
Los anclajes y traslapes de las varillas, satisfarán los requisitos de la Especificación ACI-318
"Requisitos del Código de Edificación para Concreto Armado".
- Tolerancia
Las tolerancias de fabricación para acero de refuerzo serán los siguientes:
Las varillas utilizadas para refuerzo de concreto cumplirán los siguientes requisitos:

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

- Longitud de corte : ± 1"

- Estribo, espirales y soportes : ± 1 1/2"
- Dobleces : ± 1 1/2"
Las varillas serán colocadas siguiendo las siguientes tolerancias:
- Cobertura de concreto a la superficie : ± 1/4"
- Espaciamiento mínimo entre varillas : ± 1/4"
- Varillas superiores en losas y vigas
Miembros de 8" profundidad o menos : ± 1/4"
Miembros de más de 8" pero inferiores a 24" de profundidad : ± 1/2"
Miembros de más de 24" profundidad : ± 1"
Las varillas pueden moverse según sea necesario para evitar la interferencia con otras varillas de
refuerzo de acero, conductos o materiales empotrados. Si las varillas se mueven más de 2
diámetros o lo suficiente para exceder esta tolerancia, entonces la ubicación de las varillas se
sujetará a la aprobación del Supervisor.
METODO DE MEDICIÓN
El trabajo ejecutado, de acuerdo a las prescripciones anteriores antes dichas se medirá en
kilogramo (KG).
FORMA DE PAGO
El pago se efectuará de acuerdo al precio unitario del contrato, constituyendo dicho precio y
pago, compensación plena por mano de obra, leyes sociales, equipos fletes, etc. y todos los
imprevistos necesarios para completar la partida.
02.06.06.- JUNTAS DE DILATACIÓN
02.06.06.01.- JUNTAS DE CONSTRUCCIÓN CON MEZCLA ASFÁLTICA RC-250
DESCRIPCIÓN
Esta partida comprende el aprovisionamiento y colocación de las juntas de dilatación, de la clase,
tipo, lugares y dimensiones fijadas en los planos de acuerdo a la presente especificación.
 El asfalto RC-250 es una mezcla de asfalto de penetración con un destilado de petróleo muy
volátil, del tipo de la gasolina, por lo cual el producto se clasifica como Asfalto de Curado
Rápido. El número 250 asociado con el nombre indica la viscosidad cinemática permisible en cSt
a 60°C (144°F). La viscosidad del producto depende del tipo de asfalto de penetración, de la
volatilidad del solvente y de la proporción de los componentes.
Materiales
Arena gruesa: Deberá ser arena limpia, silicosa y lavada, de granos duros, resistentes y lustrosos,
libre de cantidades perjudiciales de polvo, terrones, partículas suaves y escamosas, esquistos o
pizarras, cal libre, álcalis, ácidos y materias orgánicas. En general, deberá estar de acuerdo con
las Normas ASTM C-33-0 T.ç
Asfalto Rc-250: Impermeabiliza la estructura del pavimento, haciéndolo poco sensible a la
humedad y eficaz contra la humedad del agua proveniente de la precipitación. Proporciona una
íntima unión y cohesión entre agregados, haciéndolo capaz de resistir la acción mecánica de
disgregación producida por las cargas de los vehículos.
MÉTODO DE CONSTRUCCIÓN

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

Para habilitar las dimensiones de las juntas se colocará tecnoport de 1” de ancho antes de
construir la estructura indicada en los planos del proyecto.
Se utilizará el mortero asfáltico para las juntas de 1” de espesor que serán colocadas rellenando
los espacios entre los muros de ladrillo y las veredas interiores y entre los paños de los patios del
Colegio, para evitar fisuras por efectos de la dilatación térmica o por los asentamientos
diferenciales que pudieran presentarse en la edificación
Antes de aplicar el mortero asfáltico, se limpiará la junta y se sellará con la mezcla 1: 2, de
asfalto- arena gruesa.
MÉTODO DE MEDICIÓN
La Unidad de medición es por Metro lineal (M); se medirá la longitud de juntas efectivamente
ejecutada, para la realización total de la partida.
CONDICIONES DE PAGO
El pago se efectuará por Metro lineal, según precio unitario, dicho pago constituirá
compensación total por la mano de obra, equipos, herramientas y cualquier otro insumo que se
requiera para ejecutar la partida. El Supervisor será el encargado de aprobar la partida.
03.- ARQUITECTURA Y ACABADOS
03.01.- MUROS Y TABIQUES DE ALBAÑILERIA
03.01.01.- MOVIMIENTOS DE TIERRA
03.01.01.01.- EXCAVACIÓN DE ZANJAS PARA BASE
DESCRIPCIÓN
Esta partida comprende el corte del terreno natural existente hasta el nivel de la sub-rasante,
según lo indicado en los planos. Este corte se efectúa con la finalidad de trasladar sobre este
terreno de fundación el nivel de diseño, cuyas medidas y niveles deberán ser llevados al terreno
debidamente estacado. Para los efectos de llevar a cabo este trabajo se debe tener en cuenta el
establecer las medidas de seguridad y protección, tanto para el personal de la construcción, así
como para las personas y público en general.
PROCEDIMIENTO DE EJECUCIÓN:
Luego de haber trasladado el diseño geométrico al terreno de fundación se procederá a colocar
los puntos conteniendo los niveles de conformación de la sub-rasante, previa verificación del
Residente de obra, para luego proceder al corte del terreno a los niveles indicados en planos.
La excavación se ejecutará alcanzando las líneas rasantes y/o elevaciones indicadas en los
planos. Las dimensiones de las excavaciones serán tales, que permitan colocar en todo su ancho
y largo las tuberías correspondientes.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cúbico (m3).
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida.
03.01.02.- ACARREO Y ELIMINACIÓN DE MATERIAL EXCEDENTE
03.01.02.01.- ACARREO DE MATERIAL EXCEDENTE
03.01.02.02- ELIMINACIÓN DE MATERIAL EXCEDENTE DM=10KM
DESCRIPCIÓN
Todo el material excedente, después de haber ejecutado los trabajos de excavaciones, deberá ser
acumulado para posteriormente ser eliminado. Así mismo, durante el proceso constructivo, no se
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

permitirá que se acumulen los sobrantes provenientes de las demoliciones y/o materiales en
general como restos de mortero, piedras, basura, deshechos de carpintería, bolsas rotas de
cemento, etc., más de 48 horas en el área de trabajo.
PROCEDIMIENTO DE EJECUCIÓN:
Todo el material a eliminar se juntará en rumas alejadas del área de la construcción en sitios
accesibles para su eliminación con vehículos adecuados, previniendo en el carguío la formación
de polvo excesivo, para lo cual se dispondrá de un sistema de regado conveniente. No se
permitirá la acumulación del material en el terreno por más de 48 horas.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cúbico (m3)
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
03.01.03.- CONCRETO SIMPLE
03.01.03.01.- CONCRETO F’c=175 kg/cm2
03.01.03.03.- ENCOFRADO Y DESENCOFRADO
DESCRIPCIÓN
Comprende las construcciones en las que se utilizará concreto de resistencia a la compresión f’c
= 175 Kg/cm2. La dosificación en volumen será de cemento: arena gruesa: gravilla (1/2” – 3/4”)
= 1:2.5: 2.5, relación agua cemento a/c = 0.45, los agregados serán de río y deben estar limpios.
Materiales y Concreto:
Los requisitos de resistencia se basan en el valor de f'c a los 28 días, los resultados de los
ensayos de resistencia a la flexión o a la tracción por compresión diametral, no deberán ser
utilizados como criterio para la aceptación del concreto.
El peso del concreto normal estará entre 2200 y 2500 Kg/m3, considerándose un valor promedio
de 2400 Kg/m3 para los cálculos estructurales y la selección de las proporciones de la mezcla.
Cemento Pórtland:
Será del tipo I y cumplirá con las especificaciones de la Norma ASTM C-150, considerándose
oficialmente por pie3 de volumen un peso de 42.5 Kg.
El almacenaje se hará en un lugar preferentemente constituido por una losa de concreto o en un
nivel algo más elevado que el del terreno natural, debe apilarse en rumas de no más de 10 bolsas,
recepcionándose tan solo aquellas con coberturas sanas y que no presenten roturas o
endurecimientos en su superficie.
Agregados:
Los agregados seleccionados deben ser provenientes de río, limpios de buena calidad y
aprobados por la Inspección, antes de ser utilizados en la preparación del concreto. Los
agregados fino y grueso deberán ser manejados como materiales independientes.
Los agregados seleccionados deberán ser procesados, transportados, manipulados, almacenados
y pesados de manera tal que se garantice que la pérdida de finos sea mínima, que se mantendrá la
uniformidad de los mismos, no se producirán contaminación por sustancias extrañas y no se
presentará rotura o segregación importante en ellos.
El agregado fino o grueso no deberá contener sales solubles totales en no más del 0.015% en
peso de cemento.
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

Agregado Fino:
Esto puede consistir de arena natura, manufacturada o una combinación de ambas, estará
compuesto de partículas limpias, duras, compactas y resistentes; de perfil angular y libre de
partículas escamosas o blandas, materia orgánica u otras sustancias dañinas.
El módulo de fineza del agregado fino no deberá ser menor de 2.3 ni mayor de 3.1 y se
mantendrá dentro de más o menos el 20% del valor asumido para la selección de las
proporciones del concreto.

El agregado fino deberá estar graduado dentro de los siguientes límites para mallas de la serie
Tyler:

MALLA % QUE PASA

3/8 (9,5 mm) 100

N° 4 (4,75 mm) 95 a 100
N° 8 (2,36 mm) 80 a 85
N° 16 (1,18 mm) 50 a 85
N° 30 (600 micrones) 25 a 60
N° 50 (300 micrones) 10 a 30
N° 100 (150 micrones) 2 a 10

Los porcentajes de partículas inconvenientes no deberán exceder de los siguientes límites:

Lentes de arcilla y partículas desmenuzables .....…. 3.0 %
Material más fino que la malla 200
- Concretos sujetos a abrasión .......... 3.0 %
- Otros Concretos. .......... 5.0%
Carbón y lignito
- Cuando la apariencia superficial .......... 0.5 %
Agregado Grueso:
Este puede consistir de grava natural o triturada. Estará conformada por fragmentos cuyo perfil
sea preferentemente angular o semi-angular, limpios, duros, compactos, resistentes, de textura
preferentemente rugosa, y libres de material escamoso o de partículas blandas.
La resistencia a la compresión del agregado grueso no será menor de 600 Kg/cm2.
Estas limitaciones pueden ser obviadas por la Inspección, si a su juicio, la trabajabilidad del
concreto y los procedimientos de compactación son tales que el concreto puede ser colocado sin
que se forme cangrejeras o vacíos.
El agregado grueso cumplirá con los siguientes límites granulométricos.

MALLA % QUE PASA

1 ½" 100
1" 95 – 100
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

½" 25 – 60
N° 4 10 máx.
N° 8 5 máx.

Las partículas perjudiciales presentes en el agregado grueso no deberán exceder los siguientes
valores:
Arcilla 0.25 %
Partículas blandas 5.00 %
Material más fino que malla 200 1.00 %
El lavado de las partículas de agregado grueso se deberá hacer con agua libre de materia
orgánica, sales o sólidos en suspensión.
El almacenamiento de los agregados se hará en un espacio lo suficientemente extenso, para
evitar que se produzca mezclas entre ellos; de modo preferente debe ser una losa de concreto,
para evitar su mezcla con elementos nocivos.
MÉTODO DE CONSTRUCCIÓN:
a) Encofrado:
Tiene como función confinar el concreto no endurecido a fin de lograr una estructura con el
perfil, niveles, alineamientos y dimensiones especificadas.
La Inspección deberá aprobar el diseño y el proceso constructivo de los encofrados y su
ejecución permitirá obtener las dimensiones finales de los elementos estructurales con
diferencias menores que las tolerancias máximas establecidas.
Toda la madera en contacto con el concreto deberá estar libre de agujeros, nudos, hendiduras,
rajaduras, alabeos y, en general, cualquier defecto que pueda atentar contra la apariencia de la
estructura terminada. Las maderas defectuosas que atentan contra su resistencia deben ser
rechazadas.
b) Colocación de concreto:
La colocación del concreto, se hará desde la mezcladora, empleándose carretillas o buggies, para
distancias cortas o para depositarlo en los encofrados. Para estos procedimientos deberá evitarse:
Variaciones en la consistencia del concreto.
Segregación, y
Evaporación del agua de mezclado.
Previamente a la colocación del concreto, el Contratista y/o la Inspección deberán verificar:
Que las cotas y dimensiones de los elementos estructurales correspondan con las de los planos.
La presencia y correcta ubicación de las varillas de refuerzo.
Que los encofrados estén terminados adecuadamente arriostrados, humedecidos y aceitados.
Que se cuenta en obra con los equipos y materiales necesarios para la protección y curado.
Perfectas condiciones de empleo de los equipos.
En ningún caso la temperatura del concreto a ser colocado será mayor de 32°C ni menor de
13°C. Será menor de 25°C si la menor dimensión lineal de la sección no excede a 75 cm.

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

El programa de trabajo y el equipo de colocación deben ser aprobados por la Inspección.

c) Compactación:
Después de colocar el concreto por franjas, una después de otras luego de iniciado el fraguado de
cada franja anterior, es recomendable la compactación por vibración.
El vibrado no debe prolongarse demasiado tiempo en un solo punto, recomendándose tiempos de
vibrado de 8 a 15 seg. cada 30 cm. Particularmente para la compactación se tendrá en cuenta lo
siguiente:
Si la consolidación se efectúa con equipos de compactación mecánicos, se elegirán
asentamientos que varían en el rango de 1 a 3 cm. Para espesores de menos de 20 cm. es
recomendable el empleo de vibradores de superficie.
d) Protección y Desencofrado:
El concreto colocado deberá ser protegido de los efectos de la lluvia, agua en movimiento,
viento, sol, secado prematuro, sobrecargas y, en general, de toda acción mecánica o química que
pueda dañarlo.
El retiro temprano de los encofrados tiene la doble finalidad de iniciar sin demora el proceso de
curado y, efectuar cualquier reparación a la superficie del concreto mientras éste está poco
endurecido.
La inspección autorizará la remoción de los encofrados únicamente cuando la resistencia del
concreto alcance un valor doble del que sea necesario para soportar las tensiones que aparecen en
el elemento estructural en el momento de desencofrar.
En ningún caso se hará actuar totalmente las cargas de diseño en tanto no hayan transcurridos
por lo menos 28 días contados a partir de la fecha de vaciado del elemento estructural.
Las juntas de contracción, las de dilatación o expansión y las articulaciones, deberán ser
liberadas en todos los elementos de los encofrados que puedan oponerse a su funcionamiento.
e) Reparaciones Superficiales y Curados:
El proceso de reparación y la ejecución de esta operación no afectarán la resistencia ni
durabilidad del concreto; se realizará con personal especializado y bajo la supervisión
permanente de la Inspección.
La superficie reparada, una vez endurecida, deberá estar libre de grietas por contracción.
Para el curado, el constructor deberá:
Mantener el concreto con un contenido de humedad adecuado.
Mantener la temperatura del concreto por encima de los 13°C y uniformemente distribuida.
Protección del elemento estructural contra cualquier tipo de alteración mecánica.
Mantener el curado durante el tiempo necesario para obtener la hidratación del cemento y el
endurecimiento del concreto en el rango de valores requeridos por la seguridad de la estructura.
Se permite además el uso de aditivos específicos para este fin previa coordinación con la
supervisión.
Los concretos preparados con Cemento Tipo I que han sido curados bajo condiciones
atmosféricas normales, deberá mantenerse sobre los 10°C, en condición húmeda, por lo menos
21 días después de colocados.
METODO DE MEDICION
La unidad de medida será por metro cúbico (m3).

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

BASE DE PAGO
El pago se efectuará de acuerdo al Sistema de Contratación considerado por la Entidad para el
proceso de selección, ciñéndose a lo convenido en el Contrato de ejecución de obra y a lo
indicado en el Reglamento de la Ley de Contrataciones del Estado.
03.02.- REVOQUES Y ENLUCIDOS
03.02.01.- TARRAJEO
03.02.01.01.- TARRAJEO EN MURETE PARA MEDIDOR
DESCRIPCIÓN
Comprende el tarrajeo del murete para medidor según plano arquitectónico y de estructuras.
PROCEDIMIENTO DE EJECUCIÓN
Se deberá tener en cuenta lo siguiente:
La operación de impermeabilización es delicada por lo que deberá efectuarse con prolijidad y
esmero.
El cemento deberá ser fresco y que no tenga grumos, dependerá de su calidad para lograr el buen
resultado esperado.
La arena deberá ser fina, silicona y de granos duros, libre de cantidades perjudiciales tales como
polvo, terrones, partículas suaves o escamosas, exquisitos o pizarra, álcalis y materiales
orgánicos.
El tamaño de los agregados será lo más uniforme posible.
El agua que se use para la mezcla deberá ser limpia, potable, libre de sustancias que ataquen al
cemento. La relación agua – cemento deberá ser la recomendada por el fabricante de aditivo a
utilizarse.
La mezcla deberá ser en seco con una proporción adecuada de volteo y contenido para lograr una
mezcla uniforme y sin grumos, a esta mezcla así obtenida agregar el agua hasta obtener una
mezcla plástica.
El tarrajeo se efectuará con un mortero de proporción 1:5 con un espesor máximo de 1.5 cm.
Lograda en la aplicación de dos o tres capas.
La superficie a tarrajear deberá estar limpia, libre de polvo, barniz, grasa, pintura, aceite, etc. Así
como debe estar estructuralmente sana. Con la finalidad de mejorar la adhesividad deberá ser
rugosa y áspera, en caso que no lo está deberá picotearse o martillarse.
Se humedecerá bien la superficie, colocando las cintas de referencia de espesores adecuados.
Se esperará a que esté a punto de fraguar para colocar la siguiente capa. Al aplicar la regla a la
superficie, se deberá hacer en una forma lenta para evitar burbujas o bolsas de aire.
MÉTODO DE MEDICIÓN
Se medirá el área multiplicando las dos dimensiones del muro solo estrictamente el área del
muro en M2. El precio incluye los materiales, mano de obra y herramientas.
FORMA DE PAGO
Se multiplica el área calculada en la medición, por el precio unitario.
03.02.01.01.- TARRAJEO DE SARDINELES
DESCRIPCIÓN
Comprende el tarrajeo de todos los sardineles proyectados en los planos arquitectónicos.

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

PROCEDIMIENTO DE EJECUCIÓN
Se deberá tener en cuenta lo siguiente:
La operación de impermeabilización es delicada por lo que deberá efectuarse con prolijidad y
esmero.
El cemento deberá ser fresco y que no tenga grumos, dependerá de su calidad para lograr el buen
resultado esperado.
La arena deberá ser fina, silicona y de granos duros, libre de cantidades perjudiciales tales como
polvo, terrones, partículas suaves o escamosas, exquisitos o pizarra, álcalis y materiales
orgánicos.
El tamaño de los agregados será lo más uniforme posible.
El agua que se use para la mezcla deberá ser limpia, potable, libre de sustancias que ataquen al
cemento. La relación agua – cemento deberá ser la recomendada por el fabricante de aditivo a
utilizarse.
La mezcla deberá ser en seco con una proporción adecuada de volteo y contenido para lograr una
mezcla uniforme y sin grumos, a esta mezcla así obtenida agregar el agua hasta obtener una
mezcla plástica.
El tarrajeo se efectuará con un mortero de proporción 1:5 con un espesor máximo de 1.5 cm.
Lograda en la aplicación de dos o tres capas.
La superficie a tarrajear deberá estar limpia, libre de polvo, barniz, grasa, pintura, aceite, etc. Así
como debe estar estructuralmente sana. Con la finalidad de mejorar la adhesividad deberá ser
rugosa y áspera, en caso que no lo está deberá picotearse o martillarse.
Se humedecerá bien la superficie, colocando las cintas de referencia de espesores adecuados.
Se esperará a que esté a punto de fraguar para colocar la siguiente capa. Al aplicar la regla a la
superficie, se deberá hacer en una forma lenta para evitar burbujas o bolsas de aire.
MÉTODO DE MEDICIÓN
Se medirá el área multiplicando las dos dimensiones del muro solo estrictamente el área del
muro en M2. El precio incluye los materiales, mano de obra y herramientas.
FORMA DE PAGO
Se multiplica el área calculada en la medición, por el precio unitario.
03.03.- PISOS Y PAVIMENTOS
03.03.01.- TRAZO Y REPLANTEO
03.03.01.01.- TRAZO, NIVELES Y REPLANTEO
DESCRIPCIÓN
El trazo y replanteo preliminar, es un trabajo que se realizará antes de realizar cualquier
excavación para las obras definitivas.
Comprende el replanteo de los planos en el terreno y nivelado, fijando los ejes de referencia y las
estacas de nivelación.
Se marcará los ejes y a continuación se marcará las líneas del ancho de las cimentaciones en
armonía con los planos de Arquitectura y Estructuras, estos ejes deberán ser aprobados por el
Ingeniero Residente, antes que se inicie con las excavaciones.
PROCEDIMIENTO DE EJECUCIÓN:

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

Se marcará los ejes y a continuación se marcará las líneas del ancho de las cimentaciones en
armonía con los planos de Arquitectura y Estructuras, estos ejes deberán ser aprobados por el
Ingeniero Supervisor, antes que se inicie con las excavaciones.
METODO DE MEDICIÓN
La unidad de medición de estas partidas será el Metro Cuadrado (m2).
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida.

03.03.02.- MOVIMIENTOS DE TIERRA

03.03.02.01.- CORTE Y PERFILADO DE TERRENO MANUAL
DESCRIPCIÓN
Esta partida comprende el corte del terreno natural existente hasta el nivel de la sub-rasante,
según lo indicado en los planos. Este corte se efectúa con la finalidad de trasladar sobre este
terreno de fundación el nivel de diseño, cuyas medidas y niveles deberán ser llevados al terreno
debidamente estacado. Para los efectos de llevar a cabo este trabajo se debe tener en cuenta el
establecer las medidas de seguridad y protección, tanto para el personal de la construcción, así
como para las personas y público en general.
PROCEDIMIENTO DE EJECUCIÓN:
Luego de haber trasladado el diseño geométrico al terreno de fundación se procederá a colocar
los puntos conteniendo los niveles de conformación de la sub-rasante, previa verificación del
Residente de obra, para luego proceder al corte del terreno a los niveles indicados en planos.
La excavación se ejecutará alcanzando las líneas rasantes y/o elevaciones indicadas en los
planos. Las dimensiones de las excavaciones serán tales, que permitan colocar en todo su ancho
y largo las tuberías correspondientes.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cúbico (m3).
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida.
03.03.03.- RELLENOS CON MATERIAL
03.03.03.01.- RELLENO, NIVELACIÓN Y COMPACTACIÓN DE SUB RASANTE e=0.10 m
DESCRIPCIÓN
Comprende el trabajo a realizar mediante la aplicación de capas sucesivas de material adecuado
y espesor mínimo compactado de 0.10 m, hasta lograr los niveles establecidos en los planos.
PROCEDIMIENTO DE EJECUCIÓN:
El relleno común se efectuará con afirmado. No se pondrá material que contenga barro, raíces de
plantas, material orgánico, etc. y serán compactados en capas cada 10 cm, previamente se
humedecerá el material para lograr los niveles de compactación deseados.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cuadrado (m2)

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cuadrado (m2) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
03.03.03.02.- BASE DE ARENA GRUESA COMPACTADO PARA PISO e=0.03 m
DESCRIPCIÓN
Comprende el trabajo a realizar mediante la aplicación de una capa de arena gruesa con un
espesor compactado de 0.03 m, como establece en los planos.
PROCEDIMIENTO DE EJECUCIÓN:
El relleno se efectuará con Arena gruesa. La compactación será con maquinaría y serán
compactados en capas cada 3 cm, previamente se humedecerá el material para lograr los niveles
de compactación deseados.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cuadrado (m2)
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cuadrado (m2) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
03.03.04.- ACARREO Y ELIMINACIÓN DE MATERIAL EXCEDENTE
03.03.04.01.- ACARREO DE MATERIAL EXCEDENTE
03.03.04.02- ELIMINACIÓN DE MATERIAL EXCEDENTE DM=10KM
DESCRIPCIÓN
Todo el material excedente, después de haber ejecutado los trabajos de excavaciones, deberá ser
acumulado para posteriormente ser eliminado. Así mismo, durante el proceso constructivo, no se
permitirá que se acumulen los sobrantes provenientes de las demoliciones y/o materiales en
general como restos de mortero, piedras, basura, deshechos de carpintería, bolsas rotas de
cemento, etc., más de 48 horas en el área de trabajo.
PROCEDIMIENTO DE EJECUCIÓN:
Todo el material a eliminar se juntará en rumas alejadas del área de la construcción en sitios
accesibles para su eliminación con vehículos adecuados, previniendo en el carguío la formación
de polvo excesivo, para lo cual se dispondrá de un sistema de regado conveniente. No se
permitirá la acumulación del material en el terreno por más de 48 horas.
METODO DE MEDICIÓN
La unidad de medición de esta partida será el Metro Cúbico (m3)
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cúbico (m3) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Supervisor de la obra.
03.03.05.- ADOQUIN
03.03.05.01.- ADOQUIN DE CONCRETO 0.20x0.10x0.04 m

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

DESCRIPCIÓN
Este trabajo consiste en la colocación de una capa de arena; la colocación, compactación y
confinamiento de adoquines de concreto, según las especificaciones en los planos
arquitectonicos.
PROCEDIMIENTO DE EJECUCIÓN:
Para la realización de los trabajos se deberá tener una base compactada previamente realizada en
los trabajos de veredas, sobre ella se conformará una capa de arena de espesor aprobado por el
ingeniero supervisor.
Sobre la capa de arena se realizará la colocación de los adoquines de concreto.
Los adoquines se colocarán directamente sobre la capa de arena nivelada, al tope unos con otros,
de manera que generen juntas que no excedan de tres milímetros (3mm).
La colocación seguirá un patrón uniforme, evitándose desplazamientos de los ya colocados.
Los adoquines de otras formas se tratarán de colocar en hileras perpendiculares a la dirección
preferencial de circulación, pero sin cambiarles el sentido al doblar esquinas o seguir trazados
curvos.
Los adoquines no se nivelarán individualmente, pero sí se podrán ajustar horizontalmente para
conservar el alineamiento.
METODO DE MEDICIÓN
La Unidad de medida para esta partida es por metro cuadrado (m2), en caso de existir alguna
modificación deberá ser aprobada por la Supervisión.
FORMA DE PAGO
El pago se hará por metros cuadrados (M2) según precio unitario del contrato, entendiéndose que
dicho precio y pago constituirá compensación total por toda la mano de obra, incluyendo las
leyes sociales, materiales y cualquier actividad o suministro necesario para la ejecución del
trabajo
03.04.- ÁREAS VERDES
03.04.01.- GRASS NATURAL
03.04.01.01.- SEMBRADO DE GRASS
DESCRIPCIÓN
El implante de Grass o Césped se realizará paralelamente y seguido a la partida de preparación
de terreno.
El implante general será en esquejes y únicamente en las zonas indicadas, ejecutado por personal
calificado.
Lábrese toda la superficie a sembrar hasta una profundidad máxima de 15 a 20 cms.
Límpiese el terreno de piedra, hierbas y materias extrañas y nivélese la superficie a sembrar, con
abono químico a razón de 19,5 kg, por cada 100 m2, rastríllese el terreno hasta que la superficie
quede de contextura uniforme.
Riéguese el terreno y manténgase húmedo por espacio de 10 a 14 días antes de hacer la siembra,
con el fin de hacer germinar las semillas de montes que hubiere. Al cabo de este tiempo déjese
secar el terreno y rastríllese de nuevo para eliminar el monte que ha nacido.
METODO DE MEDICIÓN
Este método de medición será en metros cuadrados (m2) y se obtendrá calculando el ancho por
la longitud de la superficie a ejecutar.

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cuadrado (m2) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Residente de la obra.
03.04.02.- GRASS ARTIFICIAL
03.04.02.01.- SUMINISTRO E INSTALACION DE GRASS ARTIFICIAL
DESCRIPCIÓN
Esta partida comprende el suministro y colocación del grass artificial de acuerdo a las
dimensiones e indicaciones de los planos y anexos.

Césped Artificial de tercera generación multiuso, fibra de polietileno, alta resistencia,

antifriccionante, color verde inalterable, estabilizado contra rayos UV, prácticamente libre de
mantenimiento.
Membrana de soporte de Uretano o látex superior termo activado.
INSTALACION Y MONTAJE

 Base previa de afirmado especial drenante compactado

 Aprobación de la base por parte del fabricante
 Corte y colocación del sistema
 Colocación del relleno o losa de concreto
 Cepillado
METODO DE MEDICIÓN
Este método de medición será en metros cuadrados (m2) y se obtendrá calculando el ancho por
la longitud de la superficie a ejecutar.
FORMA DE PAGO
El pago de esta partida será de acuerdo a la unidad de medición por Metro Cuadrado (m2) y de
acuerdo al precio unitario del contrato. El precio unitario esta compensado con la mano de obra,
materiales y equipos necesarios para cumplir esta partida y cuyo pago al contratista se realizará
previa aprobación del Ingeniero Residente de la obra.
03.04.03.- ARBUSTOS Y ORNAMENTACIÓN
03.04.03.01.- SUMINISTRO E INSTALACION DE ARBUSTO Y ORNAMENTACIÓN
DESCRIPCIÓN
Esta partida se basa en el suministro e instalación de los arbustos y ornamentación de las áreas
verdes proyectadas en los planos arquitectónicos
PROCEDIMIENTO DE EJECUCIÓN:
En el momento en que todo esté preparado para la plantación se procederá a la apertura de los
hoyos necesarios. Acto seguido se procederá a la plantación.
Las plantas serán despojadas de su bolsa y cuidando de no deshacer su cepellón de tierra, se
meterán en sus hoyos correspondientes, dejando a ras de tierra el cuello de la planta y rellenando
inmediatamente el resto del hoyo con tierra vegetal mezclada con estiércol. En el acto se les dará
un primer riego y si es preciso se podarán, etc.
METODO DE MEDICIÓN
La Unidad de medida para esta partida es el global (Glb.) en caso de existir alguna modificación
deberá ser aprobada por el inspector.
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

FORMA DE PAGO
El pago se efectuará según precio unitario del contrato, entendiéndose que dicho precio y pago
constituirá compensación total por toda la mano de obra, incluyendo las leyes sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del trabajo
03.05.- MOBILIARIO URBANO
03.05.01.- SUMINISTRO E INSTALACION DE BASURERO METÁLICOS
DESCRIPCIÓN
Esta partida comprende el suministro y colocación de los basureros metálicos de acuerdo a las
dimensiones e indicaciones de los planos y anexos.
PROCEDIMIENTO DE EJECUCIÓN:
Los Basureros metálicos serán colocados de acuerdo a las especificaciones técnicas de los
planos.
METODO DE MEDICIÓN
La Unidad de medida para esta partida es la Unidad (Und.) en caso de existir alguna
modificación deberá ser aprobada por el inspector.
FORMA DE PAGO
El pago se efectuará según precio unitario del contrato, entendiéndose que dicho precio y pago
constituirá compensación total por toda la mano de obra, incluyendo las leyes sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del trabajo.
03.05.02.- SUMINISTRO E INSTALACION DE BANCAS
03.05.03.- SUMINISTRO E INSTALACION DE CUBIERTAS DE MADERA
DESCRIPCIÓN
Esta partida comprende el suministro y colocación de bancas de estructura metálica, con asiento
y espaldar de madera estructural, además del suministro e instalación de la cubierta de madera de
acuerdo a las dimensiones e indicaciones de los planos y anexos.
Estas bancas de diseño anatómico y con el asiento y respaldar, pintados con pintura polvo
electroestática de color claro u otro que se sugiera durante la ejecución por el inspector.
Los soportes laterales serán de fierro forjado pintados con pintura anticorrosiva.
METODO DE MEDICIÓN
La Unidad de medida para esta partida es la Unidad (Und.) en caso de existir alguna
modificación deberá ser aprobada por el inspector.
FORMA DE PAGO
El pago se efectuará según precio unitario del contrato, entendiéndose que dicho precio y pago
constituirá compensación total por toda la mano de obra, incluyendo las leyes sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del trabajo.
03.06.- JUEGOS INFANTILES
03.06.01.- SUMINISTRO E INSTALACION DE COLUMPIO
03.06.02.- SUMINISTRO E INSTALACION DE SUBE Y BAJA
03.06.03.- SUMINISTRO E INSTALACION DE TROMPO METÁLICO
03.06.04.- SUMINISTRO E INSTALACION DE PASAMANO METÁLICO
DESCRIPCIÓN
Esta partida comprende el suministro y colocación de los juegos infantiles de acuerdo a las
dimensiones e indicaciones de los planos y anexos.
METODO DE MEDICIÓN
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

La Unidad de medida para esta partida es la Unidad (Und.) en caso de existir alguna
modificación deberá ser aprobada por el inspector.
FORMA DE PAGO
El pago se efectuará según precio unitario del contrato, entendiéndose que dicho precio y pago
constituirá compensación total por toda la mano de obra, incluyendo las leyes sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del trabajo.
03.06.05.- SUMINISTRO E INSTALACION DE JUEGOS DIDACTICOS
DESCRIPCIÓN
Esta partida comprende el suministro y colocación de los juegos didácticos de acuerdo a las
dimensiones e indicaciones de los planos y anexos.
Estos juegos están conformados por los siguientes componentes:
JUEGOS PARA PARQUES 1:
- 02 torres de madera de 0.80 x 0.80 en madera tornillo.
- 01 tobogán tubular cerrado en fibra de vidrio de 4mm de espesor, pintado al hielco.
- 04 paneles de decorativos.
- 01 puente fijo de madera.
- 01 rampa.
- 04 salvavidas decorativos.

IMAGEN REFERENCIAL

JUEGOS PARA PARQUES 2:

03 torres de madera tornillo de 0.70 x 0.70.
03 techos en fibra de vidrio de 4mm de espesor, pintado al hielco.
01 tobogán espiral de 1.60 de altura de 4mm de espesor, pintado al hielco.
Paneles en fibra de vidrio.
01 tobogán modelo ondas de 1.20 de altura.
01 tobogán tubular cerrado de 1.60 de altura con diámetro de 0.60 cms.
01 pasamanos de 2m de largo.
01 puente colgante de 1.50 de largo.
01 escalera de metal.
01 escalera con barandas.
01 tubo de bombero.
02 cúpulas de acrílico.

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

pisos de fenólicos.

IMAGEN REFERENCIAL
JUEGOS PARA PARQUES 2:
- 01 torre de 1.00m x 1.00m Elaborado en madera tornillo de 3" x 3" laqueado con laca
selladora (04 manos), laca cristal (2 manos) y acabado final en barniz marino (en obra).
- 01 techo de fibra de vidrio de 4mm espesor (a 4 aguas)
- 01 tobogán de 1. 50m.altura.
- 01 escalera.
- 01 trepado de sogas.
- 01 columpio doble con travesaño de 5” x 4” y parantes de 4” x 4” con  03 asientos de
madera, cadena galvanizada de ¼”, revestido totalmente en manguera transparente.
- 01 pasamano de madera tornillo, acoplado al columpio de madera.

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

IMAGEN REFERENCIAL

METODO DE MEDICIÓN
La Unidad de medida para esta partida es la Unidad (Und.) en caso de existir alguna
modificación deberá ser aprobada por el inspector.
FORMA DE PAGO
El pago se efectuará según precio unitario del contrato, entendiéndose que dicho precio y pago
constituirá compensación total por toda la mano de obra, incluyendo las leyes sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del trabajo.
04.- INSTALACIONES SANITARIAS
04.01.- SISTEMA DE AGUA FRÍA
04.01.01.- SALIDAS DE AGUA FRÍA
DESCRIPCIÓN
Comprende el suministro y colocación de tubería dentro de la construcción a partir del ramal de
distribución, incluyendo los accesorios y todos los materiales necesarios para la unión de los
tubos, hasta llegar a la boca de salida donde se conectará posteriormente el aparato sanitario.
Además, quedan incluidas en la unidad de los canales en la albañilería y la mano de obra para la
sujeción de los tubos a cada boca de salida de agua se le da el nombre de “punto”.
PROCEDIMIENTO DE EJECUCIÓN
Se instalarán todas las salidas para la alimentación de los aparatos sanitarios previstas en los
planos.
Las salidas quedaran enroscadas en el plomo bruto de la pared y remataran en un niple o unión
roscada.
MÉTODO DE MEDICIÓN
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

El computo se efectuará por cantidad de piezas, la unidad incluye todos los materiales necesarios
para su correcto funcionamiento.
La unidad de medida para esta partida será por PUNTO (PTO).
BASES DE PAGO
Se multiplicará la cantidad de puntos por el precio unitario, incluye los materiales, mano de obra
y herramientas.
04.01.02.- REDES DE DISTRIBUCIÓN CON TUBERÍA DE PVC C-10 DE 1/2”
04.01.03.- REDES DE DISTRIBUCIÓN CON TUBERÍA DE PVC C-10 DE 3/4”
DESCRIPCIÓN
Comprende el suministro y colocación de tuberías de distribución, la colocación de accesorios y
todos los materiales necesarios para la unión de los tubos desde el lugar donde entran a un
ambiente hasta su conexión con la red de alimentación.
PROCEDIMIENTO DE EJECUCIÓN
Según indique los planos se empleará tuberías de fierro galvanizado o tubería de plástico PVC-
SAP C-10. Para una presión de 150 libras por pulgada cuadrada y uniones roscadas.
La unión entre tubos será ejecutada utilizando como impermeabilizante cemento especial tipo
“Smoth o Permatex”, o similar para fierro galvanizado y pegamento especial de primera calidad
para PVC, no admitiéndose el uso de pintura de ninguna clase.
MÉTODO DE MEDICIÓN
El computo se efectuará por cantidad de metros, la unidad incluye todos los materiales
necesarios para su correcto funcionamiento.
La unidad de medida para esta partida será por METRO (M).
BASES DE PAGO
Se multiplicará la cantidad de Ml. por el precio unitario indicado en los costos unitarios, incluye
los materiales, mano de obra y herramientas.
04.01.05.- VALVULA COMPUERTA DE ¾”
DESCRIPCIÓN
Comprende el suministro y colocación de los accesorios de agua (Válvula compuerta de ¾”), los
cuales deben ser de una marca reconocida y serán fabricados de una sola pieza y no debe tener
defectos en su estructura, deberán presentar una superficie lisa.
PROCEDIMIENTO DE EJECUCIÓN
Se instalarán los accesorios empalmándose a la respectiva tubería de conducción de agua.
MÉTODO DE MEDICIÓN
El computo se efectuará por la unidad que incluye todos los materiales necesarios para su
correcto funcionamiento.
BASES DE PAGO
Se multiplicará la cantidad de puntos por el precio unitario, incluye los materiales, mano de obra
y herramientas.
04.02.- SISTEMA DE DRENAJE
04.02.01.- SALIDA DE DESAGUE DE PVC SAL DE 3”

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

DESCRIPCIÓN
Comprende el suministro y colocación de tubería dentro de un ambiente y a partir del ramal de
derivación, incluyendo los accesorios y todos los materiales necesarios para la unión de los
tubos, hasta llegar a la boca de salida del desagüe, dejando la instalación lista para la colocación
del aparato sanitario, además quedan incluidas en la unidad de los canales en la albañilería y la
mano de obra para la sujeción de los tubos a cada boca de salida se le da el nombre de “punto”.
METODO DE EJECUCIÓN
Se instalarán todas las salidas de desagüe indicadas en planos, debiendo rematar las mismas en
una unión o cabeza enroscada con el plomo bruto, de la pared o piso.
MÉTODO DE MEDICIÓN
El computo se efectuará por cantidad de piezas, la unidad incluye todos los materiales necesarios
para su correcto funcionamiento.
La unidad de medida para esta partida será por PUNTO (PTO).
FORMA DE PAGO
Se multiplicará la cantidad de puntos por el precio unitario, incluye los materiales, mano de obra
y herramientas.
04.02.02.- REDES COLECTORAS DE DESAGUE DE PVC SAL 4”
04.02.03.- REDES COLECTORAS DE DESAGUE DE PVC SAL 6”
DESCRIPCIÓN
Comprende el suministro y colocación de tuberías de distribución, la colocación de accesorios y
todos los materiales necesarios para la unión de los tubos desde el lugar donde entran a un
espacio hasta su conexión con la red de distribución.
MÉTODO DE EJECUCIÓN
Las tuberías a emplearse en las redes interiores serán de plástico PVC del tipo liviano (SAL) con
accesorios del mismo material y uniones espiga – campana sellada con pegamento especial como
establece el plano.
La tubería de ventilación será del mismo material que el desagüe.
Las tuberías irán empotradas en la losa del piso, debiendo de realizarse las pruebas hidráulicas
respectivas antes del vaciado de la losa.
MÉTODO DE MEDICIÓN
El computo se efectuará por cantidad de metros, la unidad incluye todos los materiales
necesarios para su correcto funcionamiento.
La unidad de medida para esta partida será por METRO
FORMA DE PAGO
Se multiplicará la cantidad de Ml. por el precio unitario indicado en los costos unitarios, incluye
los materiales, mano de obra y herramientas.
04.02.04.- CAJA DE REGISTRO
DESCRIPCIÓN
Consiste en la instalación de cajas de registro para la inspección que serán de acuerdo a los
planos, estas serán de concreto prefabricado con tapas metálicas y/o de concreto. La dimensión
de la caja será de 12” x 24”.

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

MÉTODO DE MEDICIÓN
El computo se efectuará por cantidad de cajas usadas, la unidad incluye todos los materiales
necesarios para su correcto funcionamiento.
La unidad de medida para éstas partidas será por PIEZA (PZA.).
FORMA DE PAGO
Se multiplicará la cantidad de piezas por el precio unitario, incluye los materiales, mano de obra
y herramientas.
04.03.04.- SUIDERO DE BRONCE ROSCADO 3”
DESCRIPCIÓN
Comprende el suministro y colocación de Los sumideros de evacuación de las aguas pluviales,
irán conectados a la red de desagüe con su respectiva trampa “p” (para evitar emanaciones de
gases), estos sumideros se instalarán con rejillas de bronce removible y de las dimensiones
indicadas en los planos.
MÉTODO DE MEDICIÓN
El computo se efectuará por cantidad de accesorios usados, la unidad incluye todos los
materiales necesarios para su correcto funcionamiento.
La unidad de medida para éstas partidas será por UNIDAD
FORMA DE PAGO
Se multiplicará la cantidad de piezas o unidades colocadas por el precio unitario, incluye los
materiales, mano de obra y herramientas.
05.- INSTALACIONES ELECTRICAS
05.01.- SALIDA PARA ALUMBRADO Y TOMACORRIENTES
05.01.01.- SALIDA PARA PUNTOS DE LUZ
DESCRIPCIÓN
Todas las cajas para salidas de artefactos de alumbrado público, Cajas de paso, y otras
consideradas en el presente Proyecto, serán de poliéster tipo pesada estanca herméticas, con
entradas pre cortadas “KO” para tubería de 20 mm de diámetro como mínimo y con las orejas
para fijación, no se aceptarán orejas soldadas. Todas las cajas serán a prueba de polvo y
salpicadura de agua, con protección clase IP 55.
Las cajas serán de los siguientes tipos:
a) Octogonales de 100 x 55 mm para:
- Salidas para centros de alumbrado
- Salidas para Braquetes
- Cajas de paso.
b) Rectangulares de 100 x 55 x 55 mm para:
- Salidas para Interruptores
- Salidas para Tomacorrientes
c) Cuadradas de 100 x 100 x 55 mm para:
- Caja de paso
- Salidas especiales para fuerza
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

- Salidas donde lleguen más de 2 tubos de 20 mm Φ ó 1 tubo de 25 mm Φ, tales como

salidas para interruptores, tomacorrientes y salidas especiales.
PROCEDIMIENTO DE EJECUCIÓN
Se fijarán las cajas mediante tornillos de sujeción autorroscantes, del mismo modo en las cajas
de salidas para interruptores, tomacorrientes y salidas especiales.
MÉTODO DE MEDICIÓN
La unidad de medida para esta partida será por UNIDAD (UND).
BASES DE PAGO
Se multiplicará la cantidad de unidades colocadas por el precio unitario, incluye los materiales,
mano de obra y herramientas.
05.02.- SUMINISTRO E INSTALACIÓN DE ACCESORIOS ELECTRICOS
05.02.01.- INSTALACIÓN DE LUMINARIAS
DESCRIPCIÓN
Este rubro comprende la provisión y colocación de las luminarias tipo farola, además de los
postes de energía eléctrica según diseño y especificaciones en los planos y anexos.
PROCEDIMIENTO DE EJECUCIÓN
Antes de proceder a la colocación de los artefactos eléctricos, debe haberse concluido la
instalación de los postes eléctricos y los conductores eléctricos. Los cuales irán bajo tierra.
MÉTODO DE MEDICIÓN
La unidad de medida para esta partida será por UNIDADES (UND)
BASES DE PAGO
El pago de estos trabajos se hará por Unidad instalada, cuyos precios unitarios se encuentran
definidos en el presupuesto, incluye los materiales, mano de obra y herramientas.

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

05.03.- TABLEROS ELÉCTRICOS

05.03.01.- INSTALACIÓN DE TABLERO DE DISTRIBUCIÓN
DESCRIPCIÓN
Los Tableros Eléctricos, para el sistema de servicio en Baja Tensión de 220 V., trifásico, tres
polos y 60 Hz., para los del tipo adosado en la pared o fijados sobre bastidores de equipos; para
montaje interior y para montaje exterior, con estructura y caja de Poliéster, con puerta y
cerradura, con interruptores automáticos sin fusibles tipo “Btdin”.
PROCEDIMIENTO DE EJECUCIÓN
En los tableros de distribución tendrá que colocarse el artefacto directamente, sean estos
tomacorrientes o interruptores, estos se instalarán al ras del tarrajeo final. En los casos necesarios
deberá picarse el muro para ejecutarse una canaleta con suficiente profundidad y ancho para la
instalación de la tubería de subida, convenientemente asegurada; debe quedar cubierto con el
tarrajeo con espesor de cuando menos 1cm.
MÉTODO DE MEDICIÓN
La unidad de medida para esta partida será por UNIDADES (UND)
BASES DE PAGO
El pago de estos trabajos se hará por Unidad instalada, cuyos precios unitarios se encuentran
definidos en el presupuesto, incluye los materiales, mano de obra y herramientas.
05.04.- CONDUCTORES Y CLABLES DE ENERGÍA
05.04.01.- TENDIDO Y ALIMENTCIÓN DEL SISTEMA ELÉCTRICO
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

DESCRIPCIÓN
Los conductores eléctricos serán fabricados de cobre electrolítico de alta de cobre electrolítico de
conductibilidad del 98 %, con aislación de termoplástico para 1.000 Volt y temperatura de
servicio de 60º Centígrados, de acuerdo con las normas de fabricación ASTM-B-3 para los
conductores tipo THW (alimentadores y circuitos derivados) y la norma IPCEA para el
aislamiento de este tipo de conductor.
PROCEDIMIENTO DE EJECUCIÓN
Antes de proceder a ejecutar el alumbrado debe haberse asegurado herméticamente las juntas y
todo sistema en su sitio, no se pasarán los conductos antes de esto.
Tanto en las tuberías como en las cajas se limpiarán antes de proceder al alambrado y para
ejecutar éste, no se usarán grasas ni aceites; pero si se usara cera o talco las tuberías se limpiarán
previamente de todo residuo de agua con cinta de acero de 4 mm, de ancho; 1/10 mm.
Los empalmes se harán solamente en las cajas y en el menor número posible. No se permitirá el
empalme de los conductores alimentadores de tableros principales y tableros seccionales.
Todas las conexiones de los conductores de líneas de alimentación a los Tableros, se harán con
grapas o con terminales de cobre, debidamente protegidos y aislados con cinta aislante de jebe
tipo autovulcanizado de buena calidad en espesor igual al espesor del aislante propio del
conductor y terminado con cinta aislante de plástica vinílica de buena calidad para la protección
de la primera.
MÉTODO DE MEDICIÓN
La unidad de medida para esta partida será por METROS (M)
BASES DE PAGO
Se multiplicará la cantidad de metros colocadas por el precio unitario, incluye los materiales,
mano de obra y herramientas.
05.05.- EQUIPOS Y OTRAS INSTALACIONES
05.05.01.- POZO A TIERRA
DESCRIPCIÓN
El pozo tendrá una excavación de una sección de 1.00 x 1.00 m mínimo por 2.90 m de
profundidad, rellenado con capas compactadas de 0.30 m de tierra de chacra sin fertilizantes,
tratada con cemento conductivo que no sea corrosivo ni degradante para el medio ambiente, para
mejorar la resistividad del suelo, lográndose la reducción de su resistividad en un 80%.
PROCEDIMIENTO DE EJECUCIÓN
La instalación deberá contar con una descarga general a tierra y conectada a partir del Tablero
General con toda la instalación.
El sistema de tierra será realizado por medio de jabalinas de una longitud mínima de 2,4 m., tipo
copperweld con un revestimiento por deposición electrolítica de un espesor mínimo de 0,254
mm., o por medio de caños de cobre de una pureza del 99,9%, con una punta de cobre macizo
soldado al caño en un extremo para el clavado, y en el otro extremo un tope macizo soldado para
golpear.
Deberá conectarse a tierra cualquier parte metálica de la instalación eléctrica, estructura metálica
(techos), la reja de malla metálica para protección del PD, máquina no destinada a conducir
corriente. El conductor para la conexión de tierra deberá ser de cobre y no deberá tener ningún
dispositivo de corte o interrupción.
El sistema de tierra debe ser único para toda la instalación, tanto para media tensión como para
baja tensión, a excepción de la puesta a tierra ubicada en la descarga de combustibles.
MÉTODO DE MEDICIÓN
La unidad de medida para esta partida será por UNIDADES (UND)
MUNICIPALIDAD DISTRITAL DE SUYO
“División de Infraestructura y Catastro”
“RENOVACIÓN DE PARQUE; EN EL (LA) PARQUE RECREATIVO
INFANTIL SUYO, DISTRITO DE SUYO, PROVINCIA AYABACA,
DEPARTAMENTO PIURA”

BASES DE PAGO
El pago de estos trabajos se hará por Unidad instalada, cuyos precios unitarios se encuentran
definidos en el presupuesto, incluye los materiales, mano de obra y herramientas.

MUNICIPALIDAD DISTRITAL DE SUYO

“División de Infraestructura y Catastro”
