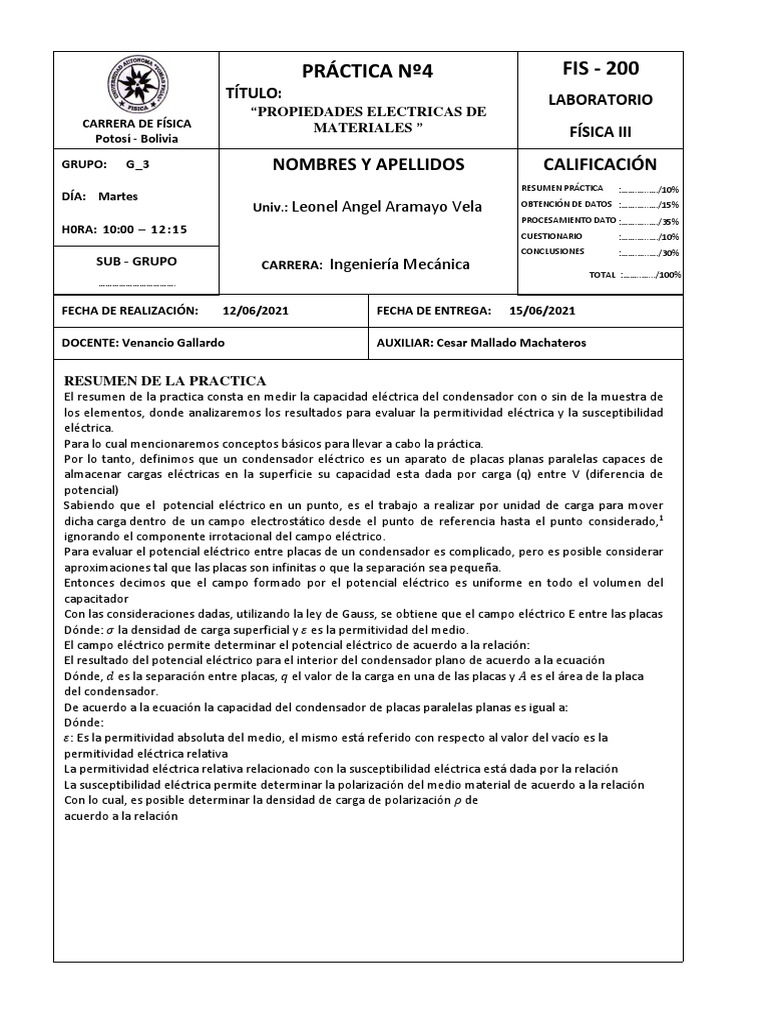

PRÁCTICA Nº4 FIS - 200

TÍTULO: LABORATORIO
“PROPIEDADES ELECTRICAS DE
CARRERA DE FÍSICA MATERIALES ”
Potosí - Bolivia FÍSICA III
GRUPO: G_3 NOMBRES Y APELLIDOS CALIFICACIÓN
RESUMEN PRÁCTICA :…….…..…./10%
DÍA: Martes
Univ.: Leonel Angel Aramayo Vela OBTENCIÓN DE DATOS :…….…..…./15%
PROCESAMIENTO DATO :…….…..…./35%
H0RA: 10:00 – 1 2 :15 CUESTIONARIO :…….…..…./10%
CONCLUSIONES :…….…..…./30%
SUB - GRUPO CARRERA: Ingeniería Mecánica
TOTAL :……..….../100%
…………………………….

FECHA DE REALIZACIÓN: 12/06/2021 FECHA DE ENTREGA: 15/06/2021

DOCENTE: Venancio Gallardo AUXILIAR: Cesar Mallado Machateros

RESUMEN DE LA PRACTICA
El resumen de la practica consta en medir la capacidad eléctrica del condensador con o sin de la muestra de
los elementos, donde analizaremos los resultados para evaluar la permitividad eléctrica y la susceptibilidad
eléctrica.
Para lo cual mencionaremos conceptos básicos para llevar a cabo la práctica.
Por lo tanto, definimos que un condensador eléctrico es un aparato de placas planas paralelas capaces de
almacenar cargas eléctricas en la superficie su capacidad esta dada por carga (q) entre V (diferencia de
potencial)
Sabiendo que el potencial eléctrico en un punto, es el trabajo a realizar por unidad de carga para mover
dicha carga dentro de un campo electrostático desde el punto de referencia hasta el punto considerado,1
ignorando el componente irrotacional del campo eléctrico.
Para evaluar el potencial eléctrico entre placas de un condensador es complicado, pero es posible considerar
aproximaciones tal que las placas son infinitas o que la separación sea pequeña.
Entonces decimos que el campo formado por el potencial eléctrico es uniforme en todo el volumen del
capacitador
Con las consideraciones dadas, utilizando la ley de Gauss, se obtiene que el campo eléctrico E entre las placas
Dónde: 𝜎 la densidad de carga superficial y 𝜀 es la permitividad del medio.
El campo eléctrico permite determinar el potencial eléctrico de acuerdo a la relación:
El resultado del potencial eléctrico para el interior del condensador plano de acuerdo a la ecuación
Dónde, 𝑑 es la separación entre placas, 𝑞 el valor de la carga en una de las placas y 𝐴 es el área de la placa
del condensador.
De acuerdo a la ecuación la capacidad del condensador de placas paralelas planas es igual a:
Dónde:
𝜀: Es la permitividad absoluta del medio, el mismo está referido con respecto al valor del vacío es la
permitividad eléctrica relativa
La permitividad eléctrica relativa relacionado con la susceptibilidad eléctrica está dada por la relación
La susceptibilidad eléctrica permite determinar la polarización del medio material de acuerdo a la relación
Con lo cual, es posible determinar la densidad de carga de polarización 𝜌 de
acuerdo a la relación
1-. Obtención y organización de datos
TABLA N1-. Factores eléctricos y físicos de las muestras
A=0.051 m*m

Nº Co (pf) d (m) A/d Co (Pf)

1 499 0,001 51 499,93
2 268 0,002 25,5 268,89
3 195 0,003 17 191,88
4 160 0,004 12,75 153,38
5 124 0,005 10,2 130,27
6 116 0,006 8,5 114,87
7 105 0,007 7,28 103,82
8 95 0,008 6,38 95,66
9 88 0,009 5,67 89,23
10 82 0,01 5,1 84,07

TABLANº2.- FACTORES ELÉCTRICOS Y FÍSICOS DE LAS MUESTRAS

𝜀 𝑎𝑖𝑟𝑒=8.84pF/m

Nº Material A (m*m) d (m) Co (Pf) C MAT (pF) єr (pF) XE ( ) ERROR

1 VIDRIO 0,051 0,005 128 644 5.03 4.03 7.02%
2 MADERA 0,051 0,008 97 518 5.34 4.34 6.8%
3 CARTON PRENSADO 0,051 0,003 213 409 1.91 0.91 57.51 %
4 PLASTOFORMO 0,051 0,0205 58 58 1 0 61.5 %

2-. Cuestionario

• ¿Cuáles son las componentes básicas de un capacitor y por qué es un

buen dispositivo para almacenar carga?
Un capacitor es un componente eléctrico de dos terminales
Los capacitores incluyen dos o más conductores o placas de metal, separadas por
una capa aisla
nte conocida como dieléctrico. Es un buen dispositivo para almacenar energía
porque permite almacenar energía en forma de campo eléctrico. Es decir, es
un dispositivo que almacena cargas en reposo o estáticas. A diferencia de una
batería común, el capacitor solo almacena la energía y puede actuar de filtro en un
circuito electrónico.

• ¿Cuál es la diferencia entre carga inducida y carga de polarización?

La diferencia radica en que Las cargas superficiales inducidas surgen como
resultado de la redistribución de la carga positiva y negativa dentro del material
dieléctrico. Y la carga de polarización se encuentran en la superficie exterior del
conductor interior y en la pared interna del conductor exterior.

• ¿Cuál es el comportamiento de la carga dentro del condensador con

material dieléctrico?
A medida que el material dieléctrico se introduce en el capacitor ya cargado, la
batería traslada más carga q´- q= q(ke- 1) de la placa positiva a la negativa. Se
incrementa la capacitancia de un capacitor cualquiera en el mismo factor, cuando la
sustancia dieléctrica llena el espacio entre las placas.

• Si la magnitud del campo eléctrico en el dieléctrico supera a la resistencia

 dieléctrica, entonces ¿Qué pasa?
Normalmente un dieléctrico se vuelve conductor cuando se sobrepasa el campo de
ruptura del dieléctrico. Esta tensión máxima se denomina rigidez dieléctrica. Es
decir, si aumentamos mucho el campo eléctrico que pasa por
el dieléctrico convertiremos dicho material en un conductor. es la
permitividad eléctrica del vacío.

• ¿Cuál la propiedad y característica física del valor de la susceptibilidad

eléctrica en un material?
Es la medida cuantitativa del grado en que un campo eléctrico aplicado a
un material dieléctrico causa polarización, su característica consta el ligero
desplazamiento de carga positiva y negativa dentro del material.

3-. Procesamiento de datos

𝑨
𝒅
𝟎. 𝟎𝟓𝟏 𝒎𝟐 𝟎. 𝟎𝟓𝟏 𝒎𝟐 𝟎. 𝟎𝟓𝟏 𝒎𝟐 𝟎. 𝟎𝟓𝟏 𝒎𝟐
= 𝟓𝟏𝒎 = 𝟐𝟓. 𝟓𝒎 = 𝟏𝟕𝒎 = 𝟏𝟐. 𝟕𝟓𝒎
𝟎. 𝟎𝟎𝟏 𝒎 𝟎. 𝟎𝟎𝟐 𝒎 𝟎. 𝟎𝟎𝟑 𝒎 𝟎. 𝟎𝟎𝟒𝒎
𝟎. 𝟎𝟓𝟏 𝒎𝟐
= 𝟏𝟎. 𝟐𝒎
𝟎. 𝟎𝟎𝟓 𝒎

Ajuste de la grafica
a=37.861 b=9.0601
𝑨
𝑪𝒐′ = 𝒂 + 𝒃 ( )
𝒅
𝑪𝒐′ = 𝟑𝟕. 𝟖𝟔𝟏 + 𝟗. 𝟎𝟔𝟎𝟏(𝟓𝟏 𝒎) = 𝟒𝟗𝟗. 𝟗𝟑𝒑𝑭
𝑪𝒐′ = 𝟑𝟕. 𝟖𝟔𝟏 + 𝟗. 𝟎𝟔𝟎𝟏(𝟐𝟓. 𝟓 𝒎) = 𝟐𝟔𝟖. 𝟖𝟗 𝒑𝑭
𝑪𝒐′ = 𝟑𝟕. 𝟖𝟔𝟏 + 𝟗. 𝟎𝟔𝟎𝟏(𝟏𝟕 𝒎) = 𝟏𝟗𝟏. 𝟖𝟖 𝒑𝑭
𝑪𝒐′ = 𝟑𝟕. 𝟖𝟔𝟏 + 𝟗. 𝟎𝟔𝟎𝟏(𝟏𝟐. 𝟕𝟓) = 𝟏𝟓𝟑. 𝟑𝟖 𝒑𝑭
𝑪𝒐′ = 𝟑𝟕. 𝟖𝟔𝟏 + 𝟗. 𝟎𝟔𝟎𝟏(𝟏𝟎. 𝟐) = 𝟏𝟑𝟎. 𝟐𝟕 𝒑𝑭
Grafica no ajustada

PERMEABILIDAD DEL AIRE

600

500

400
Co (pF)

300

y = 9,0601x + 37,861
200 R² = 0,9993

100

0
0 10 20 30 40 50 60
A/d (m)
 𝑨
𝑪𝒎𝒂𝒕 𝓔∗
= 𝒅 = 𝓔 = 𝓔𝒓
𝑪𝒐 𝑨 𝓔𝒐
𝓔𝒐 ∗
𝒅
𝑪𝒎𝒂𝒕
𝓔𝒓 =
𝑪𝒐
𝟔𝟒𝟒𝒑𝑭
𝓔𝒓 = = 𝟓. 𝟎𝟑𝒑𝑭
𝟏𝟐𝟖𝑷𝑭
𝟓𝟏𝟖𝒑𝑭
𝓔𝒓 = = 𝟓. 𝟑𝟒𝒑𝑭
𝟗𝟕𝑷𝑭
𝟒𝟎𝟗𝒑𝑭
𝓔𝒓 = = 𝟏. 𝟗𝟏𝒑𝑭
𝟐𝟏𝟑𝑷𝑭
𝟓𝟖𝒑𝑭
𝓔𝒓 = = 𝟏𝒑𝑭
𝟓𝟖𝑷𝑭

𝑿𝑬 = 𝓔𝒓 − 𝟏 = 𝑲

𝑿𝑬 = 𝟓. 𝟎𝟑𝒑𝑭 − 𝟏 = 𝟒. 𝟎𝟑𝒑𝑭

𝑿𝑬 = 𝟓. 𝟑𝟒𝒑𝑭 − 𝟏 = 𝟒. 𝟑𝟒𝒑𝑭

𝑿𝑬 = 𝟏. 𝟗𝟏𝒑𝑭 − 𝟏 = 𝟎. 𝟗𝟏𝒑𝑭

𝑿𝑬 = 𝟏𝒑𝑭 − 𝟏 = 𝟎𝒑𝑭

|𝑲𝑻 − 𝑲𝑬𝑿𝑷 |
𝑬𝑹𝑹𝑶𝑹 = × 𝟏𝟎𝟎%
𝑲𝑻

|𝟒. 𝟕 − 𝟓. 𝟎𝟑|
𝑬𝑹𝑹𝑶𝑹 = × 𝟏𝟎𝟎% = 𝟕. 𝟎𝟐%
𝟒. 𝟕
|𝟓 − 𝟓. 𝟑𝟒|
𝑬𝑹𝑹𝑶𝑹 = × 𝟏𝟎𝟎% = 𝟔. 𝟖%
𝟓
|𝟒. 𝟓 − 𝟏. 𝟗𝟏|
𝑬𝑹𝑹𝑶𝑹 = × 𝟏𝟎𝟎% = 𝟓𝟕. 𝟓𝟏%
𝟒. 𝟓
|𝟐. 𝟔 − 𝟏|
𝑬𝑹𝑹𝑶𝑹 = × 𝟏𝟎𝟎% = 𝟔𝟏. 𝟓%
𝟐. 𝟔

4-. Conclusiones y recomendaciones

• Se determinó la permeabilidad eléctrica absoluta del aire donde en tablas indica
que se cuanto más es el diámetro de abertura de las placas la permitividad
absoluta del medio reduce considerablemente ejm para una distancia de 0.001
m la permitividad es 499pF y para 0.002 m la permitividad es 268 pF.
• Se determinó la permitividad eléctrica absoluta de las muestras donde se
consideraron factores eléctricos y físicos de las muestras en el área del calculo
• Se estableció la permitividad eléctrica relativa relacionado con la
susceptibilidad eléctrica de cada muestra de vidrio, madera, cartón y
• plastoformo ejem. Vidrio 4.03 pF. Donde se observa que el plastoformo tiene una
susceptibilidad eléctrica de 0.
 • Se determinó la permitividad relativa de cada muestra donde se observa que la
madera tiene un mayor grado de permitividad eléctrica con 5.34pF.
• Se determinó el error en cada caso de muestra donde se observa que la muestra
de cartón prensado y plastoformo tienen un porcentaje elevado de 57.51% y
61.5%
• Se observo en la gráfica de permeabilidad del aire que hay un pequeño margen
de error y que cabe mencionar que en un principio la permeabilidad del aire es
constante, pero al transcurrir cierta distancia la permeabilidad es separada entre
si.
• Se determino mediante la gráfica ajustada que el grado de inclinación de la
permeabilidad del aire es de 9.0601.

Recomendaciones
• Se recomienda mayor participación del auxiliar para el mejor
aprovechamiento en la exactitud de los informes
