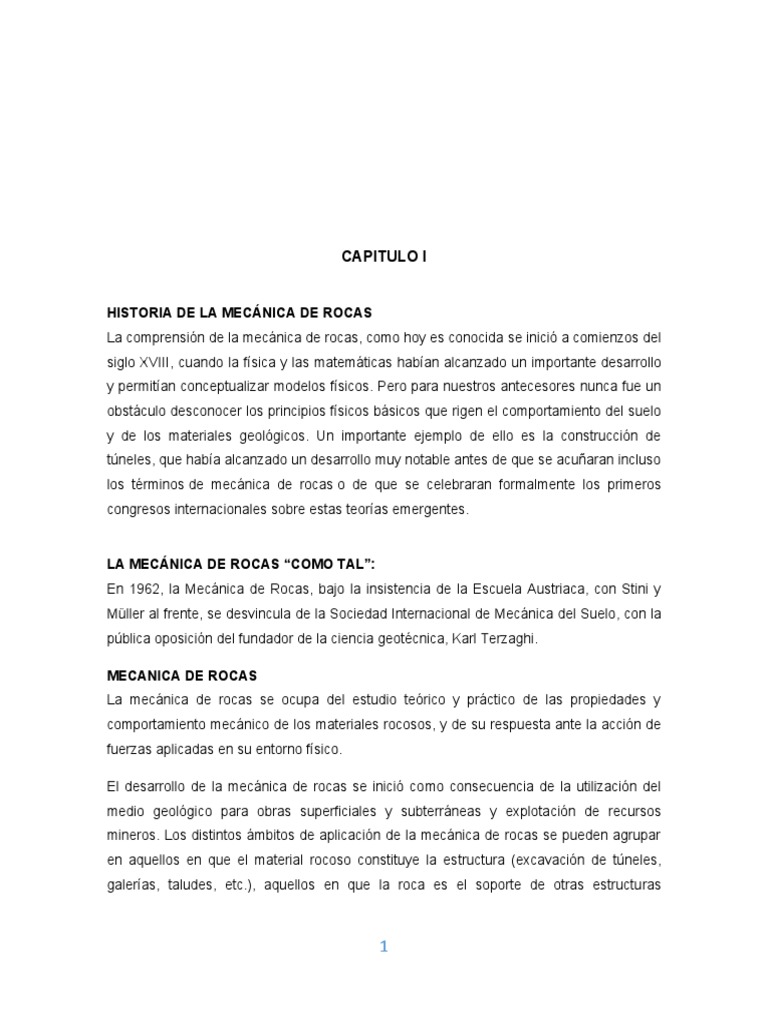

CAPITULO I

HISTORIA DE LA MECÁNICA DE ROCAS

La comprensión de la mecánica de rocas, como hoy es conocida se inició a comienzos del
siglo XVIII, cuando la física y las matemáticas habían alcanzado un importante desarrollo
y permitían conceptualizar modelos físicos. Pero para nuestros antecesores nunca fue un
obstáculo desconocer los principios físicos básicos que rigen el comportamiento del suelo
y de los materiales geológicos. Un importante ejemplo de ello es la construcción de
túneles, que había alcanzado un desarrollo muy notable antes de que se acuñaran incluso
los términos de mecánica de rocas o de que se celebraran formalmente los primeros
congresos internacionales sobre estas teorías emergentes.

LA MECÁNICA DE ROCAS “COMO TAL”:

En 1962, la Mecánica de Rocas, bajo la insistencia de la Escuela Austriaca, con Stini y
Müller al frente, se desvincula de la Sociedad Internacional de Mecánica del Suelo, con la
pública oposición del fundador de la ciencia geotécnica, Karl Terzaghi.

MECANICA DE ROCAS
La mecánica de rocas se ocupa del estudio teórico y práctico de las propiedades y
comportamiento mecánico de los materiales rocosos, y de su respuesta ante la acción de
fuerzas aplicadas en su entorno físico.

El desarrollo de la mecánica de rocas se inició como consecuencia de la utilización del

medio geológico para obras superficiales y subterráneas y explotación de recursos
mineros. Los distintos ámbitos de aplicación de la mecánica de rocas se pueden agrupar
en aquellos en que el material rocoso constituye la estructura (excavación de túneles,
galerías, taludes, etc.), aquellos en que la roca es el soporte de otras estructuras

1
(cimentaciones de edificios, presas, etc.) y aquellos en los que las rocas se emplean
como material de construcción (escolleras, pedraplenes, rellenos, etc.).

La mecánica de rocas guarda una estrecha relación con otras disciplinas como la
geología estructural, para el estudio de los procesos y estructuras tectónicas que afectan
a las rocas, y la mecánica de suelos, para abordar el estudio de rocas alteradas y
meteorizadas en superficie.

Las masas rocosas aparecen en la mayoría de los casos afectadas por discontinuidades o
superficies de debilidad que separan bloques de matriz rocosa o «roca intacta»
constituyendo en conjunto los macizos rocosos. Ambos ámbitos son objeto de estudio de
la mecánica de rocas, pero son principalmente los planos de discontinuidad los que
determinan el carácter diferencial de esta disciplina con respecto al estudio de los suelos,
y los que hacen que la mecánica del medio rocoso presente un carácter discontinuo y
anisótropo.

La caracterización de las rocas y de los macizos rocosos y el estudio de su

comportamiento mecánico y deformacional son complejos debido a la gran variabilidad de
características y propiedades que presentan y al elevado número de factores que los
condicionan.

La finalidad de la mecánica de rocas es conocer y predecir el comportamiento de los

materiales rocosos ante la actuación de las fuerzas internas y externas que se ejercen
sobre ellos. Cuando se excava un macizo rocoso o se construyen estructuras sobre las
rocas se modifican las condiciones iniciales del medio rocoso, el cual responde a estos
cambios deformándose y/o rompiéndose.

El conocimiento de las tensiones y las deformaciones que puede llegar a soportar el

material rocoso ante unas determinadas condiciones permite evaluar su comportamiento
mecánico y abordar el diseño de estructuras y obras de ingeniería. La relación entre
ambos parámetros describe el comportamiento de los diferentes tipos de rocas y macizos
rocosos, que depende de las propiedades de los materiales y de las condiciones a que
están sometidos en la naturaleza.

El estado y comportamiento mecánico de los macizos rocosos son resultado de la

combinación de varios factores con diferente grado de importancia para cada situación.
Así, en medios superficiales las discontinuidades y los procesos de meteorización juegan

2
un papel muy importante en el comportamiento mecánico de los macizos, mientras que en
profundidad será el estado tensional preexistente el mayor condicionante de la respuesta
mecánica. El estudio de la estructura geológica y las discontinuidades es un aspecto
fundamental en mecánica de rocas: los planos de debilidad preexistentes controlan los
procesos de deformación y rotura en los macizos a cotas superficiales, donde se realizan
la gran mayoría de las obras de ingeniería.

Las obras de ingeniería modifican el estado tensional a que están sometidos los
macizos rocosos en un tiempo muy corto en relación a los procesos geológicos, y pueden
tener lugar interacciones mutuas entre la liberación o redistribución de los esfuerzos
naturales y las estructuras. Por ello, es importante conocer el estado de tensiones previo y
evaluar su influencia sobre las obras.

El agua presente en los macizos rocosos reduce su resistencia, genera presiones en el

interior de los mismos y altera sus propiedades, dificultando las excavaciones
superficiales y subterráneas. Para evaluar la influencia del agua deben estudiarse las
características de la permeabilidad y el flujo en los macizos rocosos. Las propiedades del
medio rocoso deben evaluarse teniendo en cuenta las condiciones del agua subterránea.

MECÁNICA DE ROCAS EN INGENIERÍA CIVIL

Ingeniería civil utiliza muchos principios de la mecánica de suelos, sus aplicaciones son:
 Cimentaciones, construcciones o desplantes de presas.

 Cortes en caminos.

 Corte y recubrimientos en túneles.

 Canales de irrigación.

 Presas de jales.

 Pads de lixiviación.

ROCAS

Las rocas son agregados naturales duros y compactos de partículas minerales con fuertes
uniones cohesivas permanentemente que habitualmente se consideran un sistema
continuo. La proporción de diferentes minerales, la estructura granular, la textura y el
origen de la roca sirven para su clasificación geológica.

3
Las propiedades físicas de las rocas son el resultado de su composición mineralógica,
fábrica e historia geológica, deformacional y ambiental, incluyendo los procesos de
alteración y meteorización. La gran variabilidad de estas propiedades se refleja en
comportamientos mecánicos diferentes frente a las fuerzas que se aplican sobre las
rocas, comportamientos que quedan definidos por la resistencia del material y por su
modelo de deformación. Serán por tanto las propiedades físicas de las rocas las que
determinen su comportamiento mecánico.

Suelo: agregado natural de partículas minerales granulares y cohesivas, separables por

medios mecánicos de baja energía o por agitación en agua.

Macizo rocoso: conjunto de matriz rocosa y discontinuidades. Presenta carácter

heterogéneo, comportamiento discontinuo y normalmente anisótropo, consecuencia de la
naturaleza, frecuencia y orientación de los planos de discontinuidad, que condicionan su
comportamiento geomecánico e hidráulico.

MATRIZ ROCOSA
Es el material rocoso exento de discontinuidades, o bloques de roca intacta que quedan
entre ellas. La matriz rocosa, a pesar de considerarse continua, presenta un
comportamiento heterogéneo y anisótropo ligado a su fábrica y a su microestructura
mineral. Mecánicamente queda caracterizada por su peso específico, resistencia y
deformabilidad.

PROPIEDADES FISICAS DE LA MATRIZ ROCOSA

Existen una serie de parámetros que se emplean para la identificación y descripción
cuantitativa de las propiedades básicas de las rocas y permiten, así mismo, establecer
una primera clasificación con fines geotécnicos. Estas propiedades, denominadas
propiedades índices, serán las que determinen en primera instancia, junto con la
composición mineralógica y la fábrica, las propiedades y el comportamiento mecánico
de la matriz rocosa.

POROSIDAD

Las propiedades físicas o propiedades índices de las rocas se determinan en

laboratorio; las más importantes a nivel de influencia en el comportamiento mecánico son
la porosidad, el peso específico, la permeabilidad, la alterabilidad, la resistencia y la
velocidad de propagación de las ondas sónicas. Algunas de estas propiedades, además

4
de servir para su clasificación, están directamente relacionadas con las características
resistentes y deformacionales de las rocas.

PESO UNITARIO (DENSIDAD)

El peso específico o peso unitario de la roca depende de sus componentes, y se define

como el peso por unidad de volumen. Sus unidades son las de fuerza (Kilopondio,
newton, tonelada-fuerza, etc.) por volumen. En general se considera el mismo valor para
el peso específico, y, y para la densidad, ℓ (ℓ = masa/volumen), por lo que en ocasiones en
la bibliografía geotécnica se emplea el término “densidad” aunque se esté haciendo
referencia al peso específico (al trabajar con el peso debe quedar claro que se trabaja con
unidades de fuerza y no de masa; así γ= ℓ g = 1 gmasa/cm3 • 980 cm/s2 = 980 dinas/cm3
= 1 g^Jcm3 ó y = 1.000 kg/m3-9,8 m/s2 = 9.800 N/m3 = 1.000 kp/m3).

Resistencia a compresión simple

La resistencia a la compresión simple o resistencia uniaxial es el máximo esfuerzo que

soporta la roca sometida a compresión uniaxial , detrminada sobre una probeta cilíndrica
sin confinar en el laboratorio y viene dada por:

Fc Fuerza compresiva aplicada

σ c= =
A Área de aplicación

El valor de la resistencia aporta información sobre las propiedades ingenieriles de las

rocas.

DISCONTINUIDADES

Son cualquiera de los planos de origen mecánico o sedimentario que independiza o

separa los bloques de matriz rocosa de un macizo rocoso. Generalmente la resistencia a
la tracción de los planos de discontinuidad es muy baja o nula. Su comportamiento
mecánico queda caracterizado por su resistencia al corte o, en su caso, por la del material
de relleno.

DISCONTINUIDADES DE LA MASA ROCOSA

Los principales tipos de discontinuidades presentes en la masa rocosa son:

PLANOS DE ESTRATIFICACIÓN

5
Dividen en capas o estratos a las rocas sedimentarias.

FALLAS

Son fracturas que han tenido desplazamiento. Éstas son estructuras menores que se
presentan en áreas locales de la mina o estructuras muy importantes que pueden
atravesar toda la mina.

ZONAS DE CORTE: Son bandas de material que puede ser de varios metros de espesor,
en donde ha ocurrido fallamiento de la roca.

DIACLASAS: También denominadas juntas, son fracturas que no han tenido

desplazamiento y las que más comúnmente se presentan en la masa rocosa

PLANOS DE EXFOLIACION O ESQUISTOCIDAD: Se forman entre las capas de las

rocas metamórficas dando la apariencia de hojas o láminas.

CONTACTOS LITOLOGICOS: Cuando comúnmente forman, por ejemplo, la caja techo y

caja piso de una veta.

VENILLAS: Son rellenos de las fracturas con otros materiales

PLIEGUES: Son estructuras en las cuales los estratos se presentan curvados

DIQUES: Son intrusiones de roca ígnea de forma tabular, que se presentan generalmente
empinadas o verticales.

PROPIEDADES DE LAS DISCONTINUIDADES

ORIENTACIÓN: Es la posición de la discontinuidad en el espacio y comúnmente es

descrito por su rumbo y buzamiento. Cuando un grupo de discontinuidades se presentan
con similar orientación o en otras palabras son aproximadamente paralelas, se dice que
éstas forman un “sistema” o una “familia” de discontinuidades.

ESPACIADO: Es la distancia perpendicular entre discontinuidades adyacentes. Éste

determina el tamaño de los bloques de roca intacta. Cuanto menos espaciado tengan, los
6
bloques serán más pequeños y cuanto más espaciado tengan, los bloques serán más
grandes.

PERSISTENCIA: Es la extensión en área o tamaño de una discontinuidad. Cuanto menor

sea la persistencia, la masa rocosa será más estable y cuanto mayor sea ésta, será
menos estable.

RUGOSIDAD: Es la aspereza o irregularidad de la superficie de la discontinuidad. Cuanta

menor rugosidad tenga una discontinuidad, la masa rocosa será menos competente y
cuanto mayor sea ésta, la masa rocosa será más competente

APERTURA: Es la separación entre las paredes rocosas de una discontinuidad o el grado

de abierto que ésta presenta. A menor apertura, las condiciones de la masa rocosa serán
mejores y a mayor apertura, las condiciones serán más desfavorables.

RELLENO: Son los materiales que se encuentran dentro de la discontinuidad. Cuando los
materiales son suaves, la masa rocosa es menos competente y cuando éstos son más
duros, ésta es más competente.

CLASIFICACION GEOMECANICA DEL MACIZO ROCOSO

Para definir las condiciones del macizo rocoso existen criterios de clasificación
geomecánica ampliamente difundidos en todo el mundo, como los desarrollados por
Barton y colaboradores (1974), Laubscher (1977), Bieniawski (1989), Hoek y Marinos
(2000) y otros. Por su simplicidad y utilidad, están los criterios RMR (Valoración de la
Masa Rocosa) de Bieniawski (1989) y GSI (Índice de Resistencia Geológica) de Hoek y
Marinos (2000), los mismos que se determinan utilizando los datos de los mapeos
geomecánicos efectuados en las paredes de las labores mineras.

Índice de calidad de las rocas, rqd

 El RQD (Rock qualitydesignationindex) fue desarrollado por Deere et al. (1967),

para estimar cuantitativamente la cualidad del macizo rocoso basándose en la
recuperación de un testigo.
 Depende indirectamente del número de fracturas y del grado de alteración del
macizo.

7
  El diámetro del testigo tiene que ser igual o superior a 57.4 mm, y tiene que ser
perforado con un doble tubo de extracción de testigo.
 El RQD es el porcentaje de fragmentos de longitud superior a 10 cm, sobre la
longitud total del testigo. Su expresión es:

Rock Mass Rating (RMR)

El RMR, introducido por Bieniawski 1976, es posiblemente la clasificación geomecánica

más usada, inicialmente pensado para valorar la estabilidad y los soportes requeridos en
túneles, ha resultado ser apto también para la valoración de la estabilidad en taludes.

El RMR es una clasificación geomecánica, en la que se tienen en cuenta los siguientes

parámetros del macizo rocoso:

(1) Resistencia del material intacto que se obtiene mediante ensayo de cargapuntual o
compresión simple. Valor Máximo= 15

(2) RQD (detallado más adelante en este mismo apartado).Valor Máximo= 20

(3) Espaciado de la discontinuidades, hace referencia a la longitud

entrediscontinuidades dentro de la zona a estudio.Valor Máximo= 20

(4) Condición de las discontinuidades, que incluye:Valor Máximo= 30

i. Longitud de la discontinuidad.
ii. Abertura
iii. Rugosidad
iv. Relleno
v. Alteración

(5) Presencia de agua subterránea.Valor Máximo= 15

(6) Orientación de las discontinuidades.

A cada uno de los parámetros anteriores se le asigna un valor, el RMR se obtiene como la
suma de todos ellos.
8
METODOLOGÍA Y SISTEMÁTICA
La descripción y caracterización de los macizos rocosos en afloramientos es una labor
necesaria en todos los estudios de ingeniería geológica cuyo objetivo sea el conocimiento
de las propiedades y características geotécnicas de los materiales rocosos. Estos trabajos
se realizan durante las primeras etapas de las investigaciones in situ. EI desarrollo de los
trabajos de campo en afloramientos permite obtener información necesaria para evaluar el
comportamiento geotécnico de los macizos rocosos, planificar las fases de investigación
más avanzadas e interpretar los resultados que se obtengan de las mismas. Debido a la
gran variedad de condiciones y propiedades, la caracterización de los macizos puede ser
una tarea compleja, sobre todo si se presentan conjuntamente materiales rocosos y
suelos, zonas fracturadas, tectonizadas y/o meteorizadas. En la descripción se deben
incluir todos los aspectos y parámetros que puedan ser observados, deducidos y medidos
en los afloramientos. Las descripciones de los macizos rocosos con fines geotécnicos
precisan de observaciones y medidas adicionales a las geológicas; de ahí la necesidad de
establecer una sistemática que homogeneice criterios y facilite la comunicación entre
todos los profesionales que tengan que realizar los trabajos de descripción de macizos
rocosos a partir de afloramientos. Estas descripciones pueden implicar un cierto grado de
subjetividad que debe evitarse, en la medida de lo posible, realizando observaciones
sistemáticas y utilizando una terminología estandarizada, teniendo en cuenta los
siguientes aspectos:

• Todos los factores deben examinarse sistemáticamente y en secuencia lógica.

• No debe omitirse ninguna información básica sobre el afloramiento.

• Las descripciones deben comunicar una imagen mental precisa y permitir deducir la
información más relevante.

• EI número de datos debe ser estadísticamente representativo.

La caracterización de campo del macizo rocoso es un ejercicio progresivo que comienza

con una descripción general de las condiciones del terreno, y con la identificación y
clasificación de los materiales que forman los macizos. Las observaciones posteriores
más complejas sobre propiedades y factores concretos pueden aumentar el grado de
interpretación y por tanto de subjetividad. En general, el procedimiento a seguir parte de

9
una descripción general de los aspectos y características observables a simple vista, en
base a los cuales se establecen distintas zonas más o menos homogéneas en base a la
litología, estructura tectónica, etc.; posteriormente, se describen y caracterizan con detalle
los componentes de las diferentes zonas del macizo y sus propiedades; finalmente, a
partir de todos los datos obtenidos, se clasifica geomecánicamente el macizo rocoso. La
caracterización de cada zona debe realizarse de forma objetiva e individualizada, e
incluye el estudio de la matriz rocosa, de las discontinuidades y del conjunto del macizo,
describiendo tanto sus propiedades intrínsecas como los factores externos que
condicionan su comportamiento. La sistemática para la descripción de los afloramientos
de macizos rocosos se puede resumir en las siguientes etapas:

• Descripción de las características generales del afloramiento.

• División en zonas y descripción general de cada zona. • Descripción detallada de cada

zona.

• Matriz rocosa.

• Discontinuidades.

• Descripción de los parámetros del macizo rocoso.

• Caracterización global y clasificación geomecánica del macizo rocoso.

La descripción general del afloramiento debe incluir la identificación, condiciones y

características generales del afloramiento y la de cada uno de sus componentes: rocas,
suelos, zonas con agua, discontinuidades singulares, etc. La división en zonas más o
menos homogéneas se realiza a partir de criterios fundamentalmente litológicos y
estructurales. EI número de zonas que se establezca y la extensión de las mismas
dependerá del grado de heterogeneidad de los materiales y estructuras que formen el
macizo rocoso, de la extensión del afloramiento y del grado de detalle y finalidad de la
investigación. Se deben describir las características generales de cada zona (Figura 1).
La descripción de cada zona se lleva a cabo por separado y detalladamente, y deberá ser
lo más objetiva y clara posible, utilizando terminología estandarizada, de manera que
distintos observadores lleguen a la misma descripción, evitando que puedan aparecer
diferencias en la interpretación de las observaciones o medidas realizadas en una misma
zona. A lo largo de esta fase se describen las características y propiedades físicas y

10
mecánicas de la matriz rocosa y de las discontinuidades; los aspectos y factores a
describir son los del Cuadro 1. Las descripciones se efectúan de forma cualitativa y,
siempre que sea posible, cuantitativa. A tal efecto existen tablas, escalas, índices y
valores de referencia que se utilizan para cuantificar las diferentes propiedades y
características del macizo o de sus elementos. La cuantificación de los parámetros es útil
para establecer valores objetivos con los que trabajar, pero además es necesaria para su
introducción en las clasificaciones geomecánicas de los macizos rocosos. Dado el gran
número de parámetros a valorar, para la toma sistemática de los datos resulta muy útil
utilizar estadillos como el que se presenta en la Figura 2, que permiten anotar claramente
las observaciones y medidas realizadas. En el caso de afloramientos extensos deberán
tomarse varios puntos o estaciones de medida en cada zona, en cada una de las cuales
se realiza la toma de datos sistemática. Cuanto mayor sea el número de medidas y
estaciones realizadas, mayor será la representatividad de los resultados obtenidos en
cuanto a caracterización global del macizo rocoso.

La descripción de los parámetros del macizo rocoso

Se realiza a partir de los datos recogidos en cada estación; se establecerán los

parámetros referentes al número de familias de discontinuidades, orientación y
características representativas de cada una de ellas, determinando su importancia
relativa, tamaño y forma de los bloques que conforman el macizo, grado de fracturación,
etc., así como otros factores que influyen en el comportamiento, como el grado de
meteorización y las propiedades hidrogeológicas. En los apartados siguientes se tratan
estos diferentes aspectos. La caracterización final del macizo rocoso dependerá de la
valoración adecuada de cada uno de ellos.

Descripción y zonificación del afloramiento

EI primer paso en el estudio de un afloramiento de un macizo rocoso debe ser la
identificación del mismo y su descripción general. Posteriormente se lleva a cabo la
división en zonas o sectorización y la descripción de las mismas. Es muy útil realizar
fotografías y dibujos esquemáticos del afloramiento, donde se pueden indicar las
características básicas de cada zona. Por lo general, en un macizo rocoso pueden
establecerse a simple vista, siempre que el afloramiento no sea muy amplio, distintas
áreas con diferente aspecto o tipos de materiales rocosos, por ejemplo, zonas con distinta
litología, elementos estructurales, grado de facturación, grado de meteorización, etc., lo
que permite una división inicial por zonas. Esto facilita las posteriores descripciones y la
11
aplicación sistemática de los procedimientos en la toma de los datas y medidas. En
ocasiones, si existen pocos afloramientos o éstos presentan poca extensión, o si el
macizo rocoso a caracterizar es muy amplio, esta tarea puede resultar difícil.

Se recomienda seguir la siguiente secuencia (Ferrer y González de Vallejo, 1999):

a) Identificación del afloramiento

Localización, situación geográfica, accesos, extensión, características geométricas, ele.

Debe indicarse si es un afloramiento natural o corresponde a una excavación y las
condiciones en que se encuentra.

b) Fotografías y esquemas
c) Descripción geológica general
 Formación y edad geológica
 Litologías
 Estructuras observables a gran escala
 Rasgos estructurales generales: macizo estratificada, fallado, fracturado, masivo,
etc.

12
  Zonas alteradas y meteorizadas y espesor de las mismas
 Presencia de agua, surgencias, etc.

Es recomendable incluir cuantos datas se aprecien, incluso los que puedan considerarse
de interés secundaria. Si existe alguna duda sobre las condiciones del afloramiento
también deben indicarse en la descripción.

b) División en zonas y descripción general de cada zona

La zonificación se realizará en base a criterios litológicos y estructurales considerando los

sectores más o menos homogéneos del afloramiento, no siendo conveniente establecer
demasiadas zonas, aunque el número y la extensión de las mismas dependerá del grado
de heterogeneidad de los materiales y estructuras que formen el macizo, de la extensión
del afloramiento y del grado de detalle y finalidad de la investigación. Se debe realizar una
breve descripción general de cada zona, sin entrar en detalles referentes a la matriz
rocosa o a las discontinuidades, incluyendo datos sobre la litología, estado de
meteorización, fracturación y presencia de agua. Estas descripciones cualitativas deben
apartar una idea del material a estudiar, pero sin valorar cuantitativamente las
propiedades del macizo y de sus componentes. Para la división en zonas del afloramiento
y la descripción general de cada una se recomienda utilizar estadillos.

e) Identificación de zonas singulares

Zonas singulares son aquellas zonas, elementos o estructuras no sistemáticas, que no se

repiten en el macizo, y que tienen influencia en sus propiedades y comportamiento
mecánico, par ejemplo fallas, diques, zonas de brecha, cavidades, zonas de flujo de
agua, etc. Estas zonas deben tratarse y describirse de forma individualizada, indicando la
problemática específica que presentan, así como su influencia en el comportamiento
general del macizo.

CARACTERIZACIÓN DE LA MATRIZ ROCOSA

Los aspectos que deben describirse en campo son:

 Identificación
 Meteorización o alteración

13
  Resistencia a compresión simple Identificación

La identificación de visu de una roca se establece a partir de su composición y de su

textura o relaciones geométricas de sus minerales. A estos criterios descriptivos se unen
las características genéticas, cuando éstas pueden ser deducidas de la paragénesis
mineral, composición química, forma y estructura del yacimiento, y de las relaciones
temporales y espaciales con otras rocas. Las observaciones más prácticas son:

 Composición mineralógica
 Forma y tamaño de los granos
 Color y transparencia
 Dureza

Para la correcta observación de estas propiedades es necesario limpiar la roca,

eliminando la capa superficial de alteración. Según el tipo de roca, otros aspectos que
pueden ser determinados son la presencia o ausencia de exfoliación y la existencia de
maclado y tipo de macla. La composición mineralógica permite clasificar litológicamente la
roca. Los minerales más comunes que forman las rocas se pueden identificar a nivel de
muestra con una lupa, si las dimensiones del mineral lo permiten. La identificación
detallada de los minerales requiere un estudio petrográfico mediante lámina delgada, que
se realizará siempre que existan dudas en la identificación de los mismos. Una vez
descritos los minerales, se nombra y clasifica la roca. El sistema más recomendable se
basa en clasificaciones geológicas enrocadas hacia usos geotécnicos.

La identificación de la roca

Se completa definiendo el tamaño de grano y el color. De clasificación de rocas para usos

geotécnicos aparece el tamaño de grano como criterio de clasificación, adoptando las
rocas sedimentarias una terminología específica en función de este parámetro. EI tamaño
de grano hace referencia a las dimensiones medias de los minerales o fragmentos de
roca que componen la matriz rocosa. La estimación del tamaño de grano se realiza
normalmente de visu, con una regla o con la ayuda de comparadores de tamaño. En
rocas de grano fino es útil la ayuda de una lupa de mano. EI tamaño de las partículas
minerales que componen la roca puede ser homogéneo (rocas equigranulares) o
presentar variaciones importantes (heterogranulares). Los términos utilizados y los
intervalos de tamaño reconocidos internacionalmente.

14
EI color

De una roca depende de los minerales que la componen. Algunos minerales tienen un
color distintivo, pero frecuentemente contienen sustancias o impurezas que lo modifican.
El color se puede describir de forma semejante al de los suelos, dando un color principal
seguido de uno secundario e indicando, por último, la intensidad que presenta (por
ejemplo, granito gris verdoso claro). Existen cartas de colores que se emplean para la
comparación, evitando así cualquier grado de subjetividad en la descripción. La
observación debe realizarse sobre la roca fresca, una vez retirada la capa superficial de
alteración. Cuando la roca no ha sufrido procesos de alteración y presenta un colar
original y característico, se define como roca sana. Las variaciones de coloración de la
roca en el afloramiento indican que el material rocoso ha sufrido procesos de
meteorización. La variación en la coloración puede afectar a todos los minerales
constituyentes o solo a algunos, aspecto que ha de indicarse en la descripción.

La dureza

Es una propiedad directamente relacionada con la resistencia, que depende de la

composición mineralógica y del grado de alteración que afecte a la roca. Su descripción
es cualitativa. Generalmente se adoptan como criterios la densidad y la resistencia de la
roca, estableciéndose el grado 1 para la roca menos densa y resistente (γ = 1,5 t/m3 y (σc
= 50 kg/ cm2 ) y el grado 14 para la más densa y resistente (γ = 2,7 t/m3 y (σc = 1.800
kg/cm2 ). Para evaluar la dureza de los minerales se emplea la escala de Mohs, que
asigna un valor de 1 para el mineral más blando (talco) y un valor de 10 para el más duro
(diamante).

Meteorización

EI grado de meteorización de la roca es una observación importante en cuanto que

condiciona de forma definitiva sus propiedades mecánicas. Según avanza el proceso de
meteorización aumentan la porosidad, permeabilidad y deformabilidad del material rocoso,

15
al tiempo que disminuye su resistencia. Los procesos de meteorización física y química
que afectan a las rocas. La identificación del estado o grado de meteorización de la matriz
rocosa se puede realizar de forma sistemática.

16
 CAPITULO II
MÉTODOS DE EXPLORACIÓN Y MUESTREO EN ROCAS Y SU UTILIZACIÓN EN EL
ANÁLISIS DE ROCAS.

MÉTODOS INDIRECTOS
Topografía y Geología Regional

Revivir las condiciones topográficas antiguas de una zona ó región, con fines
comparativos a las condiciones actuales.

Se deben realizar visitas técnicas al sitio en estudio, para programar las actividades de
exploración y muestreo para resolver en el campo los problemas y dudas que se
presenten en el transcurso del desarrollo del estudio geotécnico.

Se debe establecer el marco regional geológico del sitio del proyecto mediante métodos
indirectos (geofísicos) que contemple la definición de la estratigrafía (espesor,
características y origen de las formaciones), levantamiento de discontinuidades, análisis
geomorfológicos, revisar las condiciones de inestabilidad para cortes y taludes y evaluar
la factibilidad de utilizar los materiales como bancos de préstamo.

Mapeo geológico

El mapeo geológico es fundamental en cualquier proyecto de exploración. Una

exploración eficaz requiere una comprensión profunda de los controles litológicos y
estructurales de la mineralización. Estos conocimientos deben obtenerse a través del
mapeo geológico en las etapas iniciales de un programa de exploración.

El mapeo es una herramienta de exploración rentable y un proceso generador de

proyectos que entrega beneficios tangibles para todos los programas de exploración. Un

17
buen mapa geológico no sólo sirve para orientar un programa de exploración, sino que
también comunica claramente el potencial económico de un proyecto a los actores.

Métodos geofísicos

Los geofísicos en los que se analizan algunas variables físicas (densidad, gravedad, La
prospección Geofísica consiste en inferir la estructura geológica del subsuelo a través de
la distribución de alguna propiedad física del subsuelo, dependiendo del método utilizado.

Son diversas las propiedades físicas del subsuelo y de la Tierra en general susceptibles
de medirse desde la superficie y determinar sus distribución espacial. Podemos
mencionar la resistividad eléctrica del subsuelo, velocidad de propagación de ondas de
sonido, densidad de masa y susceptibilidad magnética entre las más importantes.

De acuerdo a la propiedad física de la Tierra a estudiar podemos definir los métodos a

utilizar entre ellos tenemos a : Geoeléctricos, Sísmicos, Gravimétricos y Magnetométricos.
Magnetismo, temperatura, electricidad, etc.).

Métodos eléctricos: Se basan en el estudio de la conductividad (o su inverso, la

resistividad) del terreno, mediante dispositivos relativamente simples: un sistema de
introducción de corriente al terreno, y otro de medida de la resistividad/conductividad. Se
utilizan para identificar materiales de diferentes conductividades: por ejemplo, los sulfuros
suelen ser muy conductores, al igual que el grafito. También se utilizan mucho para la
investigación de agua, debido a que las rocas que contienen agua se hacen algo más
conductoras que las que no la contienen, siempre y cuando el agua tenga una cierta
salinidad que la haga a su vez conductora.

Métodos electromagnéticos: Tiene su base en el estudio de otras propiedades

eléctricas o electromagnéticas del terreno. El más utilizado es el método de la
Polarización Inducida, que consiste en mediar la cargabilidad del terreno: se introduce una
corriente eléctrica de alto voltaje en el terreno y al interrumpirse ésta se estudia cómo
queda cargado el terreno, y cómo se produce el proceso de descarga eléctrica. Muy
utilizado para prospección de sulfuros, ya que son los que presentan mayores
cargabilidades. Otras técnicas: polarización espontánea, métodos magnetotelúricos, etc.

Métodos magnéticos: Basados en la medida del campo magnético sobre el terreno. Este
campo magnético como sabemos es función del campo magnético terrestre, pero puede

18
verse afectado por las rocas existentes en un punto determinado, sobre todo si existen en
la misma minerales ferromagnéticos, como la magnetita o la pirrotina. Estos minerales
producen una alteración del campo magnético local que es detectable mediante los
denominados magnetómetros.

Métodos gravimétricos: se basan en la medida del campo gravitatorio terrestre, que al

igual que en el caso anterior, puede estar modificado de sus valores normales por la
presencia de rocas específicas, en este caso de densidad distinta a la normal. El
gravímetro es el instrumento que se emplea para detectar estas variaciones, que por su
pequeña entidad y por la influencia que presentan las variaciones topográficas requieren
correcciones muy detalladas, y por tanto, también muy costosas. Esta técnica ha sido
utilizada con gran efectividad en la detección de cuerpos de sulfuros masivos en la Faja
Pirítica Ibérica.

Métodos radiométricos: se basan en la detección de radioactividad emitida por el

terreno, y se utilizan fundamentalmente para la prospección de yacimientos de uranio,
aunque excepcionalmente se pueden utilizar como método indirecto para otros elementos
o rocas. Esta radioactividad emitida por el terreno se puede medir o bien sobre el propio
terreno, o bien desde el aire, desde aviones o helicópteros. Los instrumentos de medida
más usuales son básicamente de dos tipos: Escintilómetros (también llamados contadores
de centelleo) o contadores Geiger. No obstante, estos instrumentos solo mide
radioactividad total, sin discriminar la longitud de onda de la radiación emitida. Más útiles
son los sensores capaces de discriminar las distintas longitudes de onda, porque éstas
son características de cada elemento, lo que permite discriminar el elemento causante de
la radioactividad.

Sísmica: La transmisión de las ondas sísmicas por el terreno está sujeta a una serie de
postulados en los que intervienen parámetros relacionados con la naturaleza de las rocas
que atraviesan. De esta forma, si causamos pequeños movimientos sísmicos, mediante
explosiones o caída de objetos pesados y analizamos la distribución de las ondas
sísmicas hasta puntos de medida estratégicamente situados, al igual que se hace con las
ondas sonoras en las ecografías, podemos establecer conclusiones sobre la naturaleza
de las rocas del subsuelo. Se diferencian dos grandes técnicas diferentes: la sísmica de
reflexión y la de refracción, que analizan cada uno de estos aspectos de la transmisión de
las ondas sísmicas. Es una de las técnicas más caras, por lo que solo se utiliza para
investigación de recursos de alto coste, como el petróleo.
19
MÉTODOS DIRECTOS
SONDEO

Los sondeos se realizan con maquinaria especial que perfora la tierra hasta una cierta
profundidad. La broca, hueca, es de diamante y el material que se corta se introduce en
un tubo cerrado con presillas. Después de extraer el tubo y abrirlo, se obtiene un cilindro
compacto con todas las rocas y materiales perforados. Este cilindro se denomina Testigo.
En la corteza terrestre se ha llegado hasta los 12 km, pero en el océano se ha podido
llegar a la zona superficial del manto, al ser más delgada la corteza oceánica.

Muestreos

Este método consiste en analizar directamente las rocas en el terreno y tomar muestras
de ellas para su posterior análisis en el laboratorio. Se utilizan aparatos de medida y el
martillo de geólogo para tomar las muestras. Todos los datos se anotan en un cuaderno.
Con los datos obtenidos se elabora un informe de las características de la roca estudiada.

Se utiliza generalmente un barril muestreador provisto de una broca de diamante o de

carburo de tungsteno en su extremo inferior. El barril muestreador más adecuado para
propósitos geotécnicos es el llamado doble barril giratorio, el cual permite recuperar la
máxima longitud posible de muestra, según la intensidad del fisuramiento y grado de
alteración de la roca perforada por el barril. Con base en la longitud de la muestra
recuperada, por el barril muestreado, y el tamaño de los fragmentos de muestra
obtenidos, los cuales son un reflejo de la intensidad del fisuramiento natural de la roca y
de su grado de alteración, se obtiene el ´índice de calidad de roca (RQD por sus siglas en
ingles), el cual se define como la suma de las longitudes individuales de todos los
fragmentos de muestra que exceden de 10 cm de longitud, expresada como un porcentaje
de la longitud perforada por el muestreador. Se recomienda utilizar un muestreador cuyo
tubo interior tenga una longitud de 1.50m y diámetro interior no menor de 57mm, con el fin
de reducir el deterioro de las muestras que se producen en los muestreadores de
diámetro menor.

20
Socavones

Explotación es forma subterránea es la extracción a través de diversos métodos de

ingeniería debajo de la superficie del terreno.

Este tipo de extracción se realiza cuando la cubierta de rocas (o material sin presencia de
mineral) es de un espesor tal que el costo de removerlo para hacer un tajo abierto no es
económico (como, por ejemplo, del interior de un cerro). Este tipo de explotación se usa
cuando las zonas mineralizadas (comúnmente llamadas vetas) son angostas y profundas,
por lo que es preferible hacer perforaciones en la roca para acceder a las mismas.

Para acceder a las zonas mineralizadas se penetra la roca desde la superficie a través de
perforaciones horizontales (túneles o galerías), verticales (piques o chimeneas),
inclinadas (rampas), ubicadas en diferentes niveles con la finalidad de fragmentar (partir),
cargar y transportar el mineral desde el interior hasta la superficie. Asimismo, es
necesario también construir conductos de ventilación, rieles para carros mineros (de ser
necesario), instalación de líneas de energía, accesos para el agua, servicios higiénicos,
almacenes, entre otros.

21
 CAPITULO III
PROPIEDADES INDICE DE LAS ROCAS

POROSIDAD

Es la relación entre el volumen de vacíos y el volumen de la muestra, la cual se expresa

en porcentaje.

Su valor varía desde o.1 % en rocas de porosidad reducida hasta 20 7o en rocas muy
porosas. En las primeras, la porosidad está constituida por fisuras alargadas de espesor
muy pequeño producidas por esfuerzos de origen térmico y/o tectónico. En las muy
porosas existen oquedades menos alargadas y equidimensionales, que son conductos de
disolución en rocas sedimentarias o burbujas de gas atrapadas durante el enfriamiento de
las rocas ígneas. La porosidad es correlacionable con el peso volumétrico,
deformabilidad, resistencia y velocidad de las ondas sísmicas en rocas pertenecientes a la
misma formación litológica. Se presenta una correlación entre porosidad, resistencia a la
compresión simple y módulo tangente inicial de dos formaciones de roca caliza.

CONTENIDO DE AGUA

Al aumentar el contenido de agua de una muestra de roca, disminuye su resistencia a la

compresión simple. La presencia del agua en las fisuras de la roca provoca la reducción
de la energía superficial de sus minerales, o sea, la cohesión de la roca disminuye por la

22
simple presencia del agua en los poros; en consecuencia, al saturarse la muestra, su
deformabilidad aumenta y su resistencia a la compresión simple disminuye. La reducción
de resistencia puede ser notoria, como en el caso de una cuarcita en la que se varió el
contenido de .agua de 0.005% a 0.09% pasando del estado seco al saturado, su
resistencia varió de 1900 Kg/cm2 á 900kg/cm2

• Es la relación entre el peso del agua contenida en una roca y el peso de su fase sólida.
Se expresa en porcentaje

• Está muy ligado a la porosidad de la muestra y a la profundidad de la proviene la misma

• A mayor contenido de agua mayor disminución de la resistencia

Ejemplo. ROCAS DE ESMERALDAS

PESO VOLUMÉTRICO

El peso específico o volumétrico yn", de una muestra de roca con la humedad natural es
el cociente del peso de la muestra, Wm, entre el volumen de la muestra Vm. El peso
volumétrico seco Yd, es el cociente del peso seco de la muestra Ws, entre el volumen de la
muestra Vm.

• Es la relación entre el peso de la muestra y el volumen de la muestra

• El peso y volumen de la muestra se realiza pesándola en el aire y luego pesándola

sumergida en mercurio

ALTERACIÓN

• Las rocas al estar expuestas al medio natural sufren modificaciones en su estructura y

composición mineralógica

• Cuando se altera una roca se incrementa la porosidad y por lotanto se produce mayor
absorción de agua.

23
RELACIÓN DE LA POROSIDAD CON LA ABSORCIÓN DE AGUA PARA ROCAS

ALTERABILIDAD DE LAS ROCAS

El grado de alteración de una roca es un parámetro con el que se trata de definir el estado
presente de la roca; la alterabilidad es la capacidad de una roca para alterarse en el
futuro, bajo las condiciones predominantes en el sitio; por tanto la durabilidad es lo
contrario de alterabilidad.

Es la capacidad de una roca para alterarse en el futuro. La prueba índice de alterabilidad-

durabilidad fue diseñada por Franklin y Chandra (1972). El aparato consiste en un tambor
de 140 mm de diámetro y 100 mm de longitud con una malla de 2mm formando paredes
cilíndricas. Se colocan aproximadamente 500 gr de roca rota en 10 pedazos, dentro del
tambor; el tambor se pone a girar durante 10 minutos a 20 rpm para dar a la roca un baño
de agua. Después de estos 10 minutos de rotación a velocidad baja, se calcula el
porcentaje de roca retenida por la malla con respecto al peso seco inicial, este porcentaje
se reporta como índice de alterabilidad durabilidad.

Gamble, (1973) propuso que se realice un segundo ciclo también de 10 minutos después
de secado el material.

24
FACTORES CONDICIONANTES:

• Composición mineralógica

• Fisuras de la roca

• Agentes agresivos

• Tratamiento mecánico a que se somete.

USO DE LA ROCA DEACUERDO CON SU ALTERABILIDAD

SENSITIVIDAD

La sensitividad se establece al analizar la variación de su permeabilidad al cerrarse o

abrirse sus fisuras bajo el efecto de una modificación del estado de esfuerzos aplicados.

Para medir dichas variaciones de permeabilidad se realiza una prueba que consiste en
utilizar una probeta cilíndrica de roca con una perforación central la cual se somete a dos
tipos de flujo.

1. Flujo convergente y

25
2. Flujo divergente

TIPOS DE FLUJO PARA OBTENER LA SENSITIVIDAD DE UNA MUESTRA DE ROCA

26
 CONCLUSIONES

 Se pudo comprender la estructura general básica de rocas y suelos, como también

su comportamiento frente a diferentes solicitaciones, definido mediante las
diferentes metodologías y ensayos que le permitan determinar correctamente
propiedades del suelo necesarias para su identificación en un proyecto de
ingeniería práctica.
 Se definió la mecánica de rocas según lo establecido por la sociedad internacional
de Mecánica de Rocas.
 Se pudo enumerar los campos reales de aplicación práctica de la mecánica de
rocas según la tendencia de los últimos cuarenta años.
 También se pudo enumerar en orden jerárquico las materias tradicionales la
mecánica de rocas deriva y con las cuales mantiene conexiones directas y campos
comunes de aplicación.
 Se describió sus peculiaridades principales, los principales métodos y
metodologías de análisis, estudio y diseño que se utilizan en la mecánica de rocas

27
 REFERENCIAS BIBLIOGRAFICAS

http://es.scribd.com/doc/114092199/MROCAS

http://es.scribd.com/doc/98142729/Historia-de-La-Mecanica-de-Rocas

http://es.scribd.com/doc/97253699/LA-MECANICA-DE-ROCAS-EN-MINERIA-
SUBTERRANEA-MILY#download

28
29
